浅谈西门子s7-1200PLC与MCGS联调

前言

本文记录工作中对于PLC和组态的学习和总结，仅供学习参考，如有错误，烦请斧正。

一、S7-1200PLC是什么？

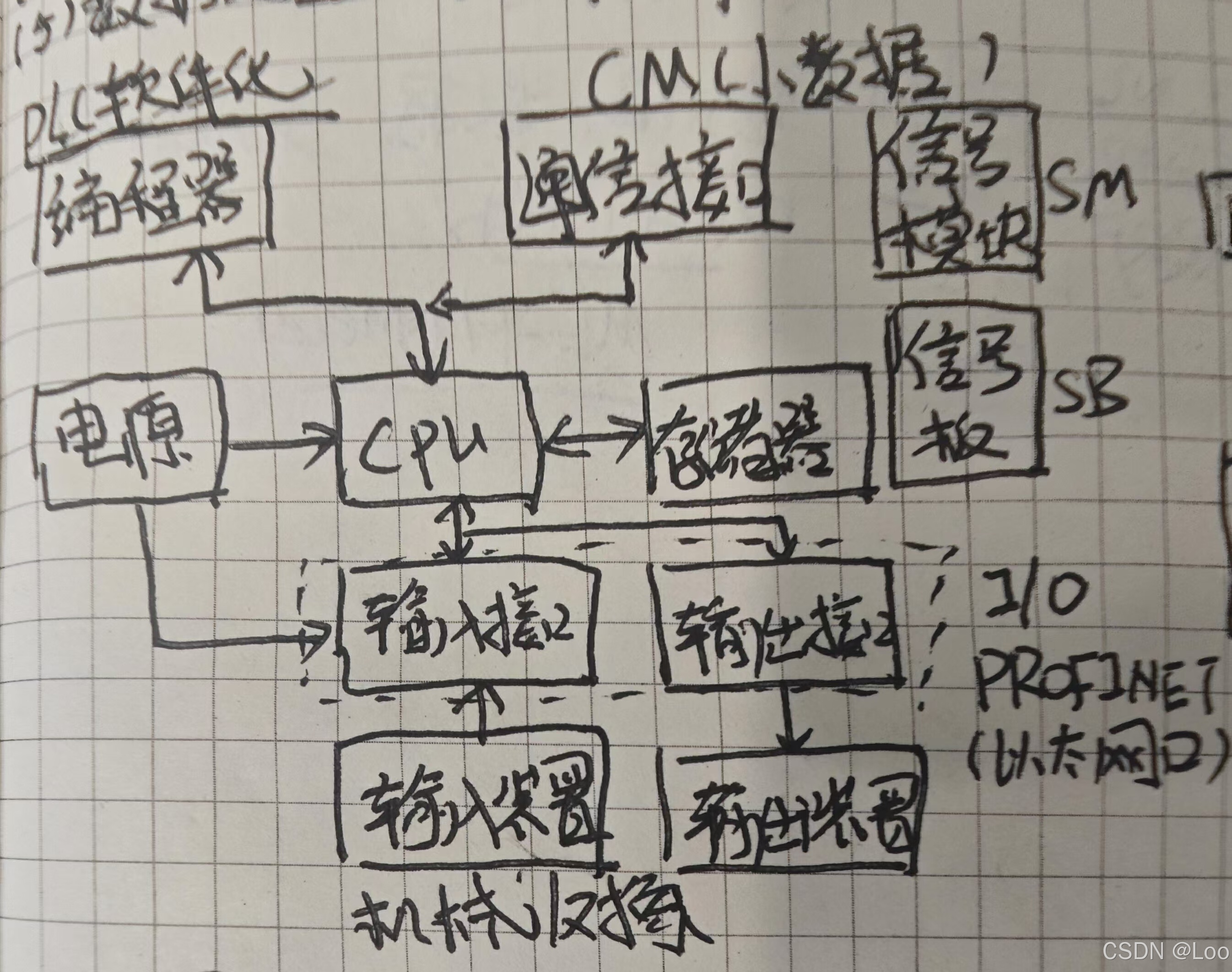

S7-1200是西门子旗下的一款PLC硬件，能够实现信息处理及储存的功能。该PLC主要分为几个部分，以下是设备功能模块示意图。编程器用于对PLC进行编程操作，CM通信接口进行通信传输，SM为信号模块，SB为信号板，三者主要承担通讯功能。电源模块接入24V直流电，CPU为中央处理模块，存储器进行数据的储存。同时，PLC中搭载输入接口和输出结构，完成信号的传输，在设备上有I/O口和PROFINET接口，其中，I/O为电源量接口，PROFINET为以太网接口。以下是设备实物图。

二、MCGS是什么？

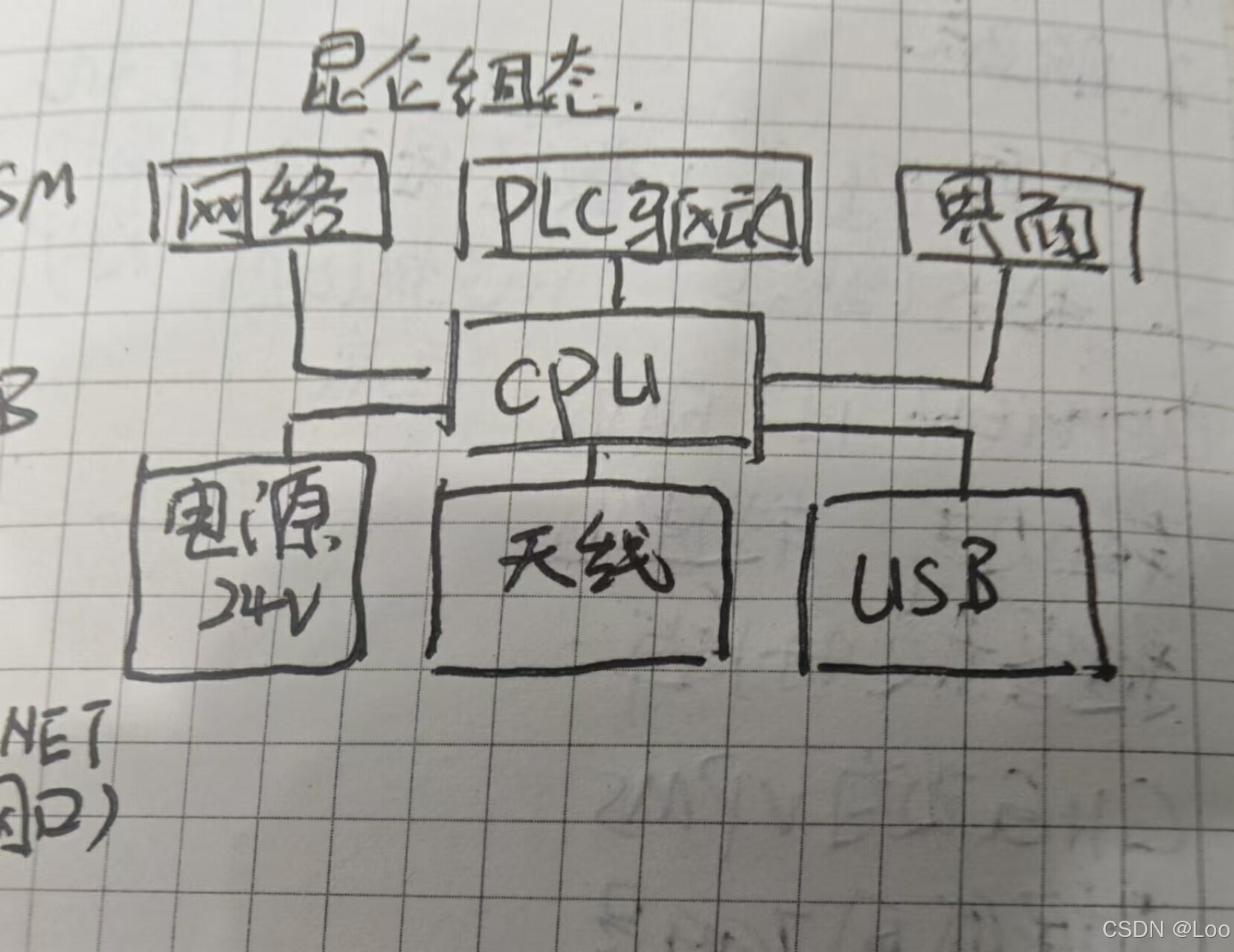

MCGS是昆仑通态下的显示屏，主要用于数据可视化显示，该显示屏主要分为几个部分，以下是昆仑组态设备功能模块示意图。

网络是实现设备联网的模块，其中搭载了CPU完成PLC驱动功能，电源模块接入24V直流电，天线实现设备无线传输，USB模块完成数据的有线传输。

三、PLC的基本配置

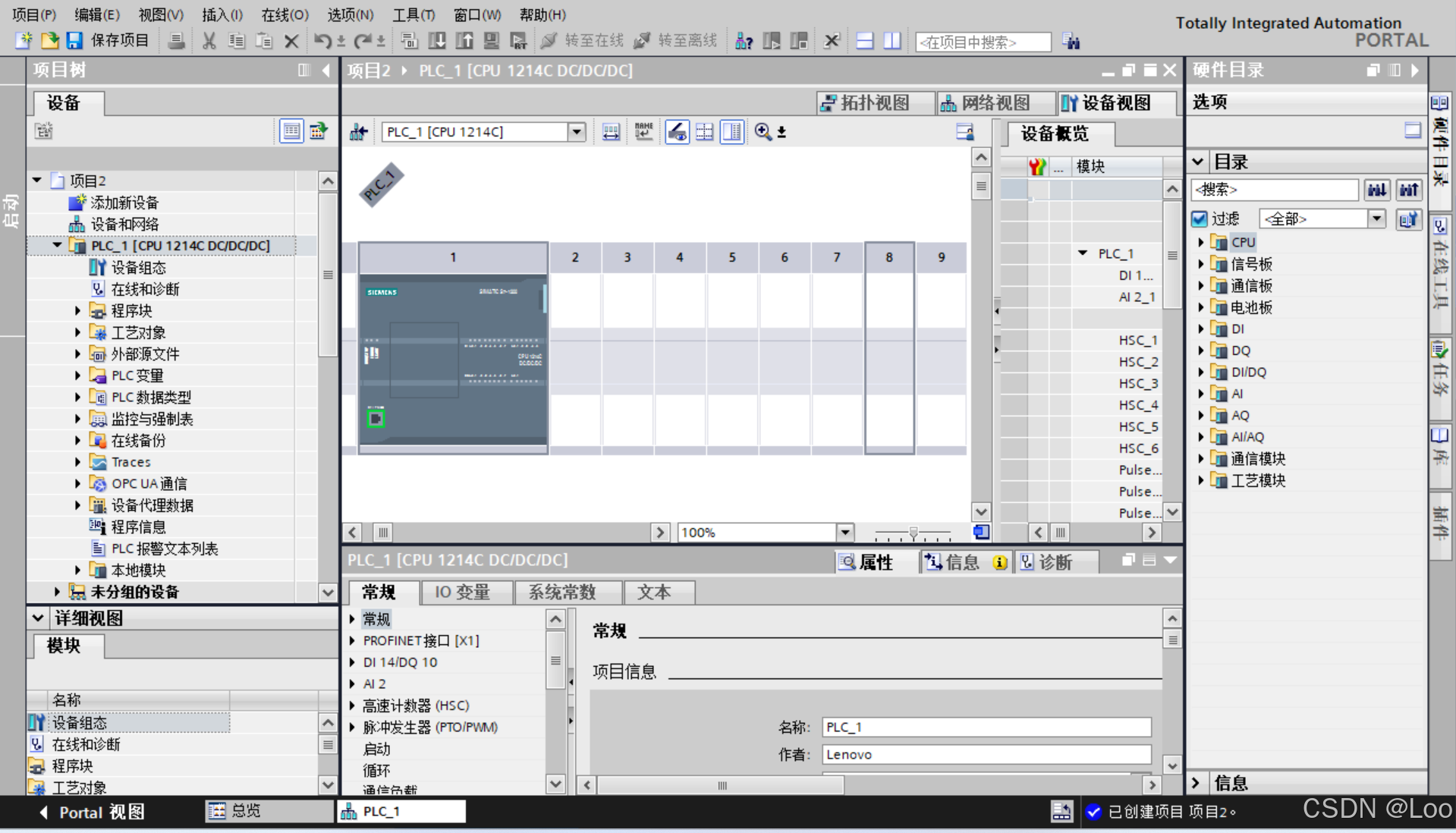

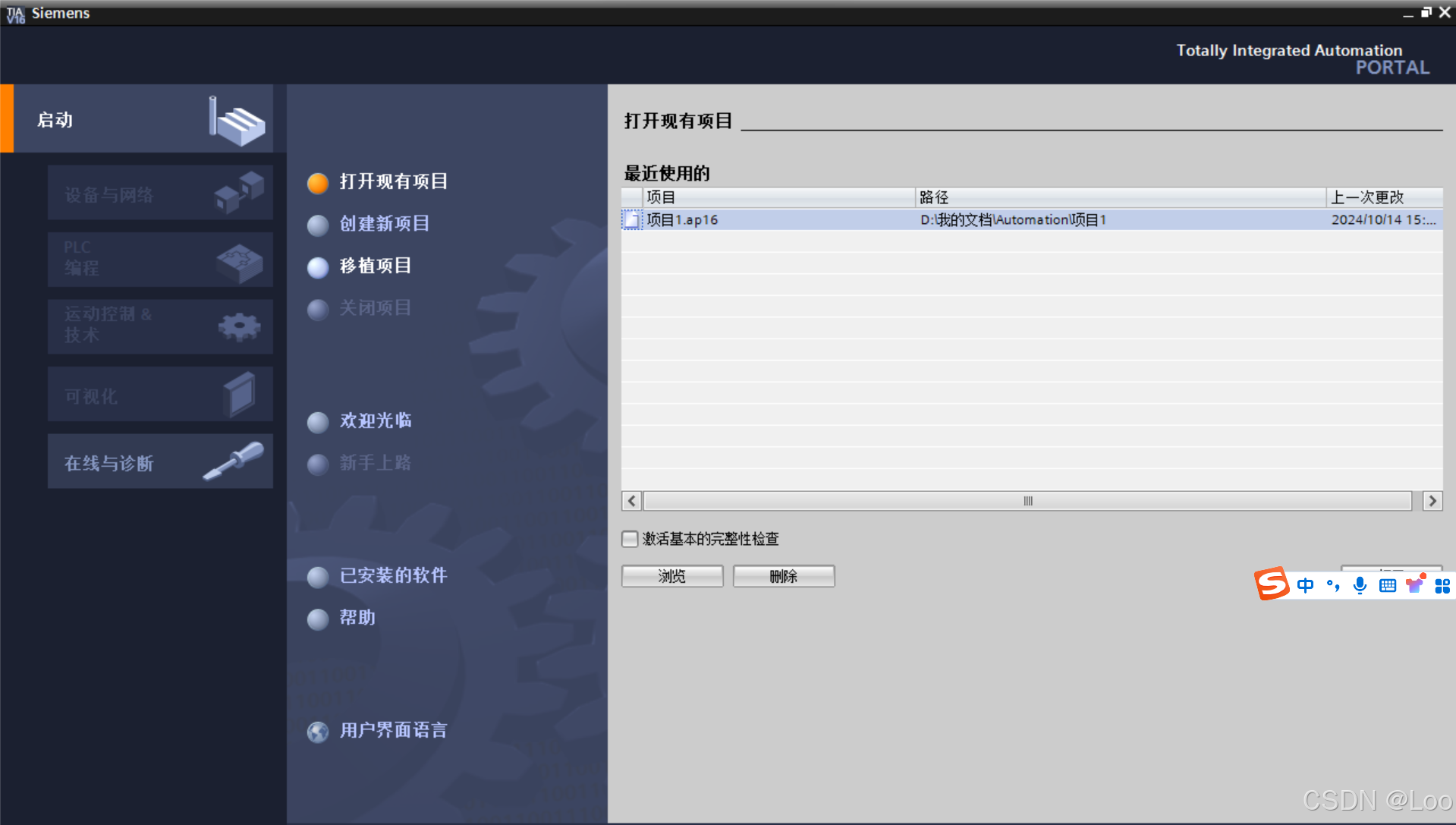

本项目使用的是博图V16，该程序打开界面图如下。如果我们要新建项目，则打开创建项目，完成组态设备的设置，进行CPU型号的选型，最后打开项目，即可进入主界面。

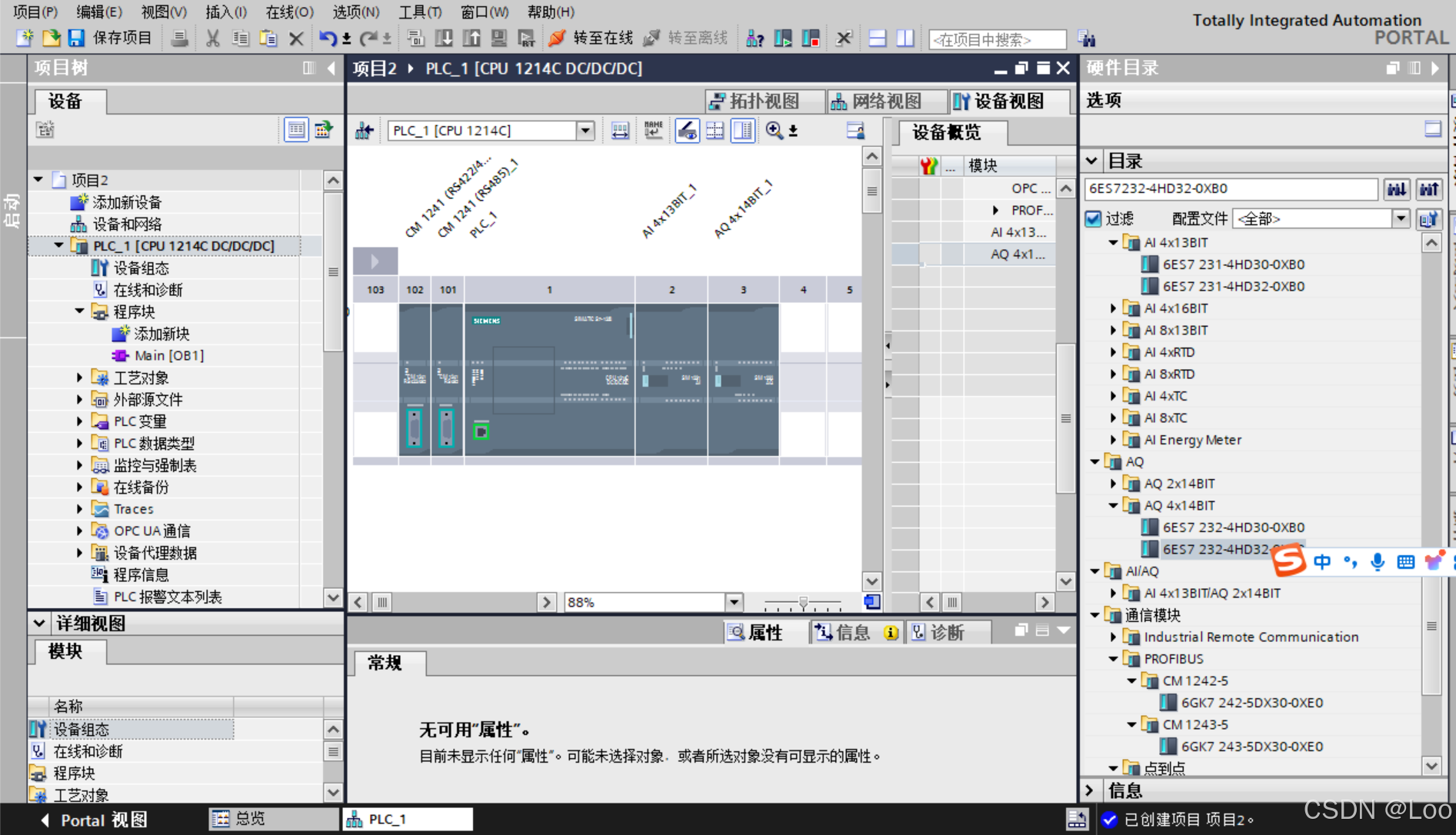

根据项目的需要，对设备进行选型配置。本项目中选用了S7-1200的PLC，2个CM串口通讯模块，一个模拟量输入，一个模拟量输出模块。

四、MCGS的基本配置

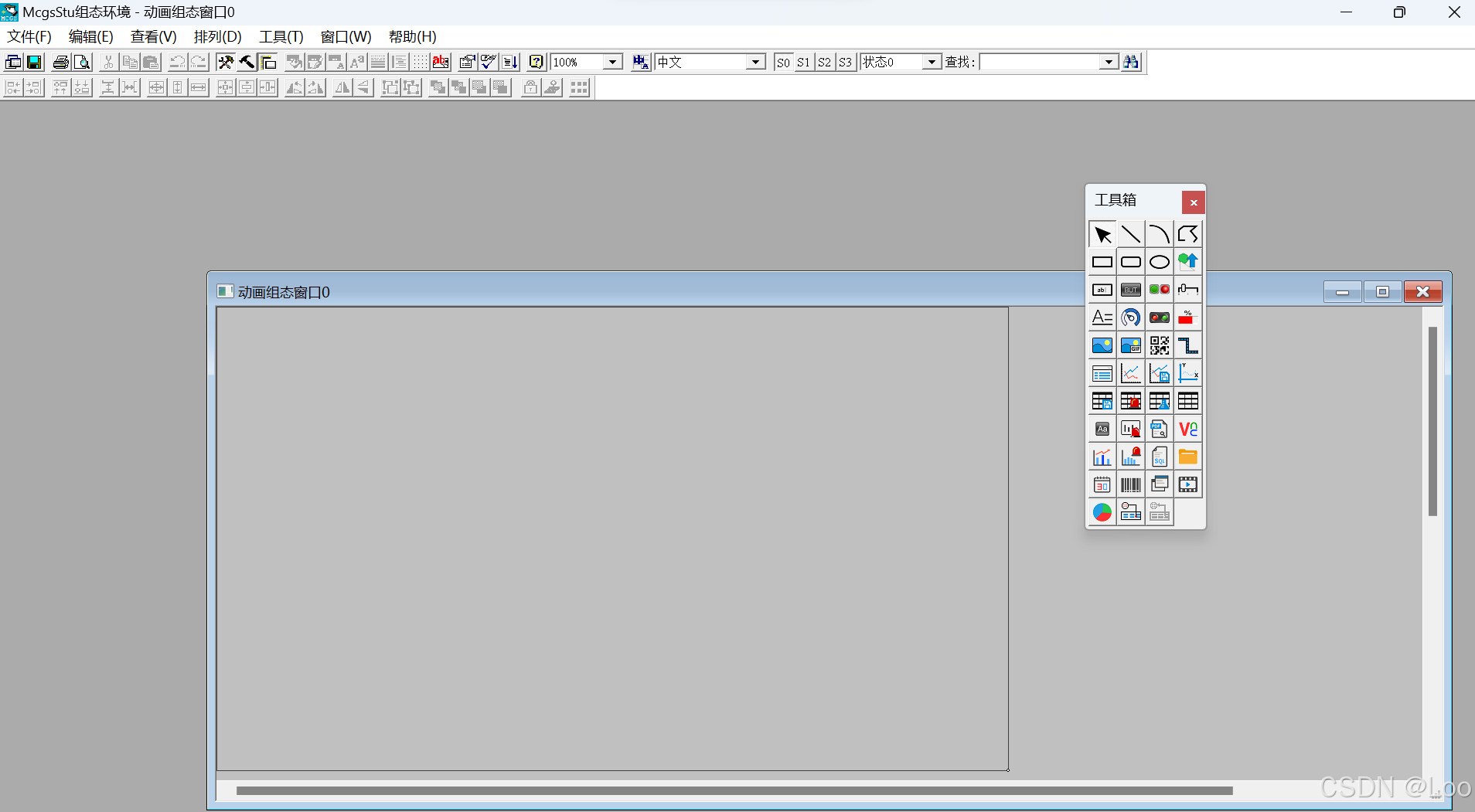

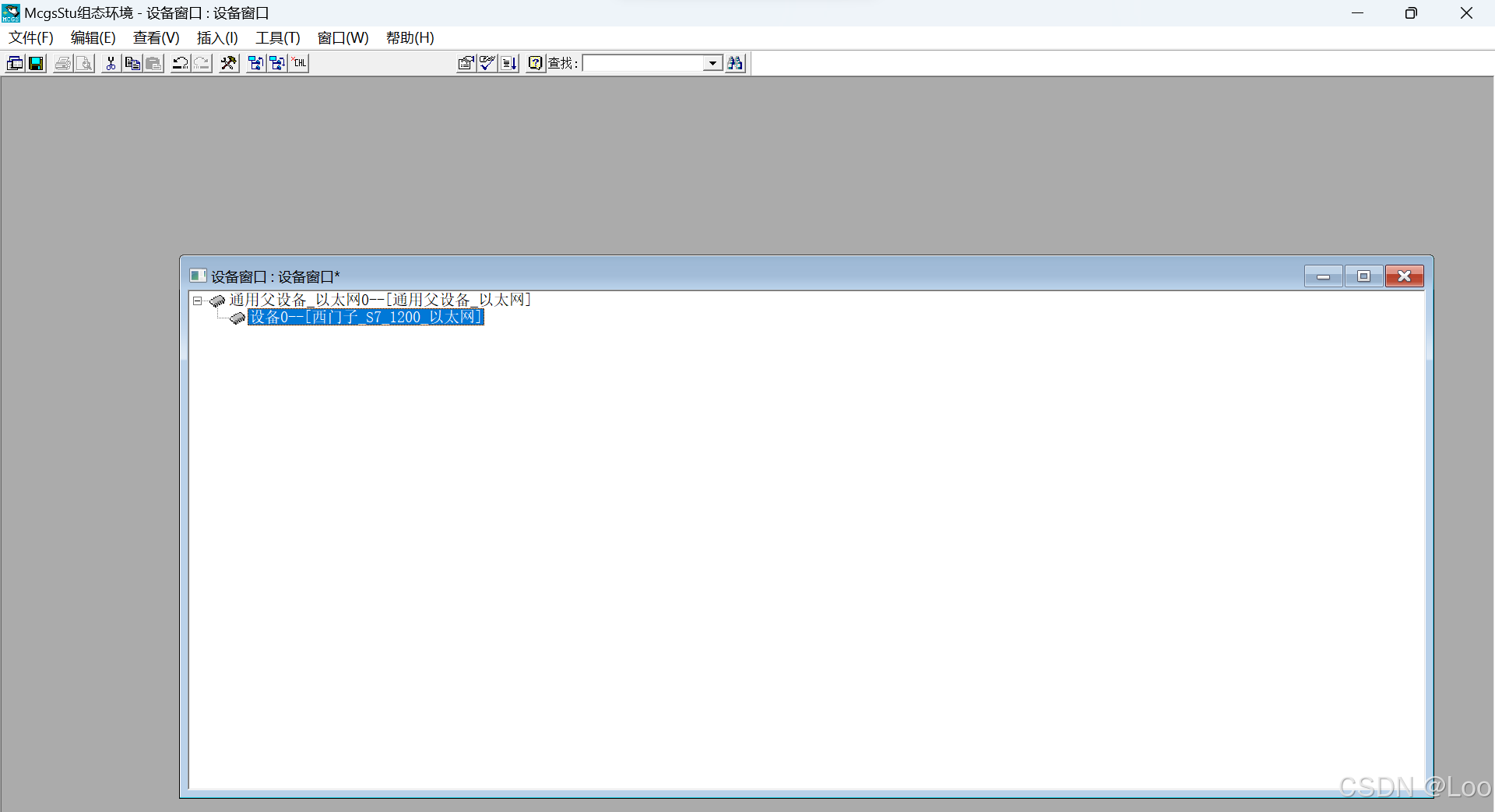

本项目主要使用的MCGS STU软件，该程序打开界面如下。新建项目，选择对应的屏幕分辨率，本项目选用的是1024*600。同时在在设备窗口设置父设备和设备型号，进入动画组态窗口就可以进行组态画图。

五、PLC与MCGS联调

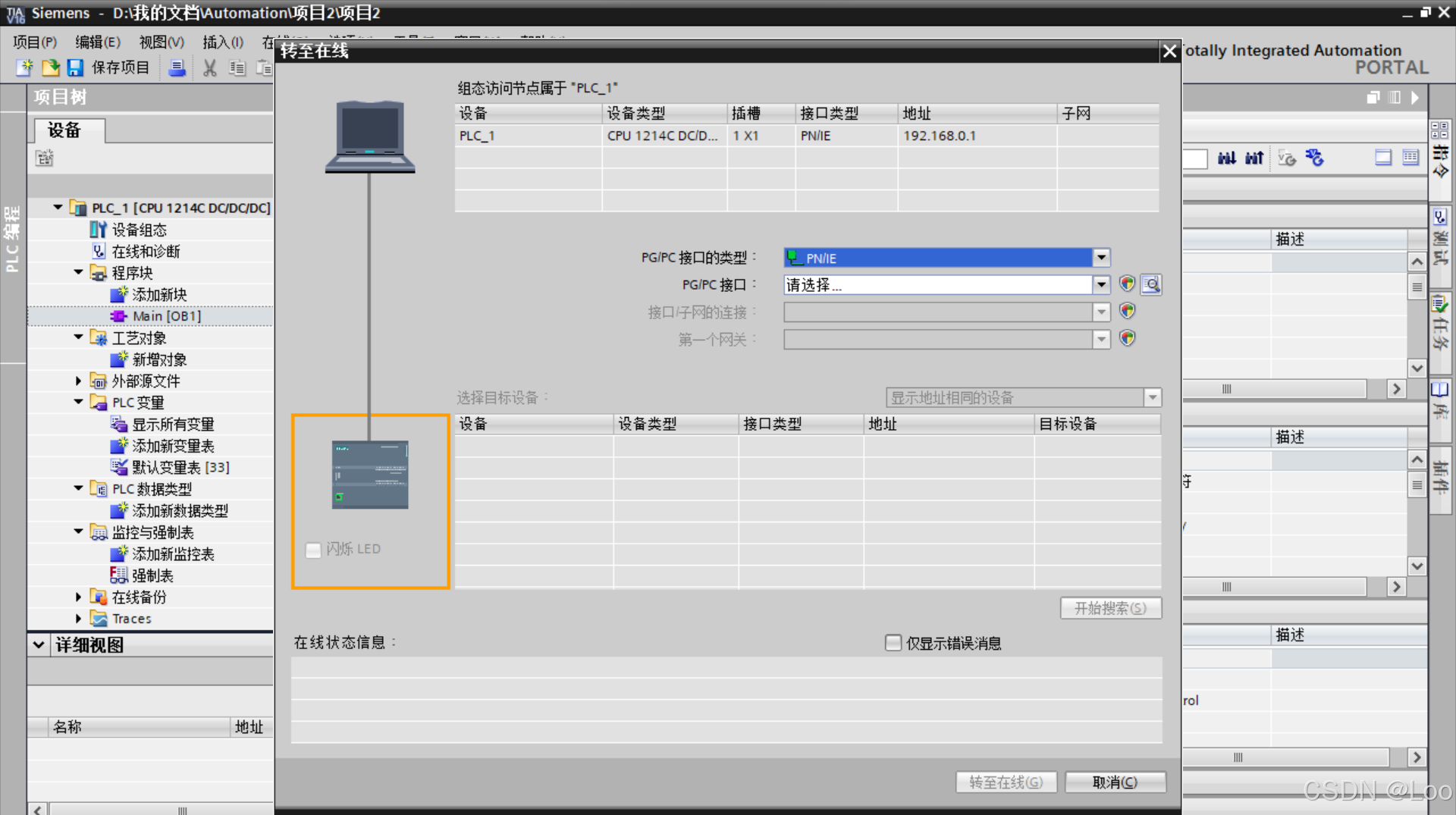

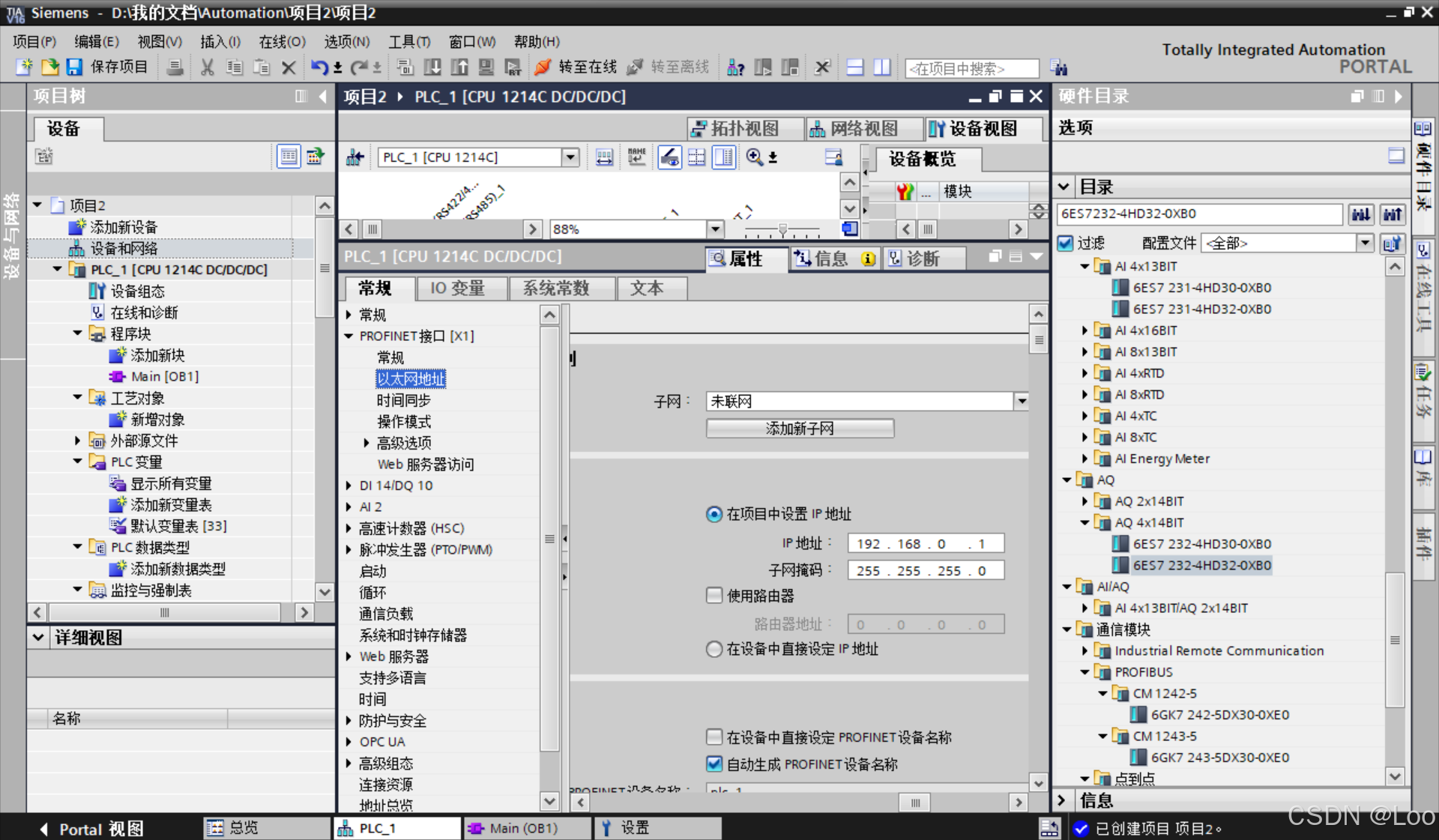

首先对PLC进行配置，将IP地址修改为设定值，此处设置的是192.168.0.1,PLC点击在线调试，进入串口选择，完成烧录。

总结

以上就是今天要讲的内容，本文仅仅简单介绍了PLC与MCGS的使用，欢迎大家沟通讨论！
