STM32单片机编译器Keil环境配置教程

• 软件介绍

Microcontroller Development Kit（简称MDK），是ARM旗下公司Keil为ARM系列单片机开发的一款便捷的开发工具，支持市面上绝大部分的单片机系列。

• 环境配置

1. 所需文件

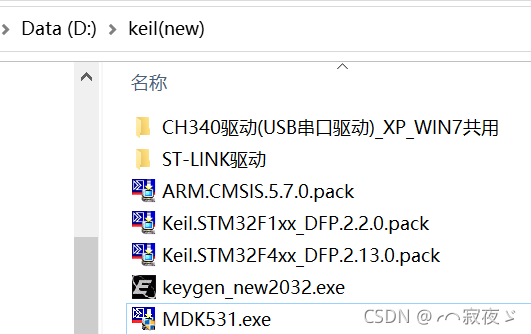

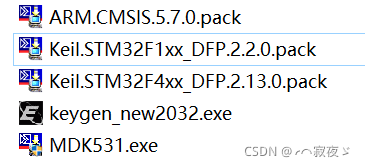

将MDK531.exe、Keil.STM32F4xx_DFP.2.13.0.pack、Keil.STM32F1xx_DFP.2.2.0.pack和keygen_new2032.exe文件复制到自己电脑硬盘里。

（上方蓝色字体的两个文件分别是F1与F4两种芯片的编译驱动包）

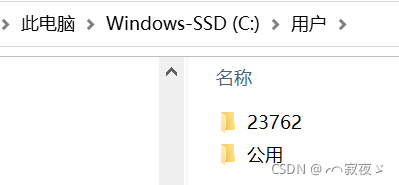

(注意!!!:上方文件夹路径里不能出现中文，且Windows用户名不能为中文，如下图即满足要求)

1. 软件安装

鼠标右键mdk531.exe文件，并以管理员身份运行

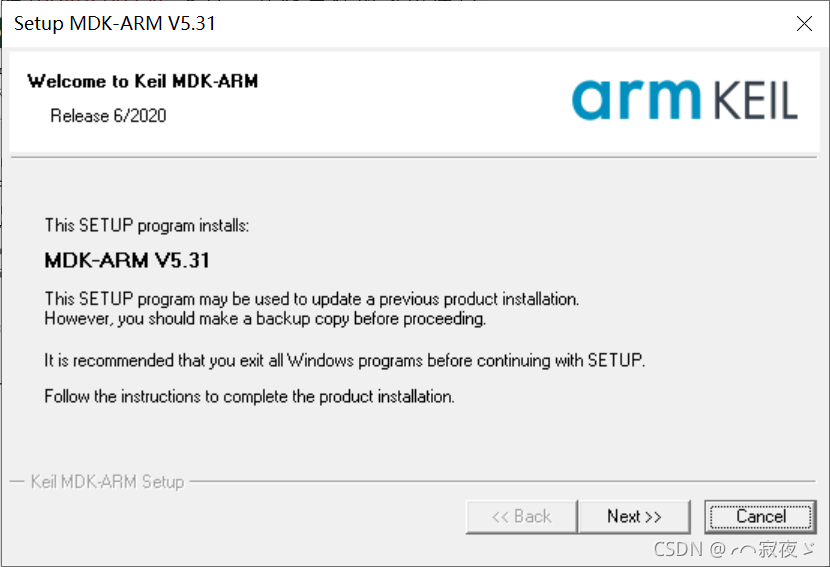

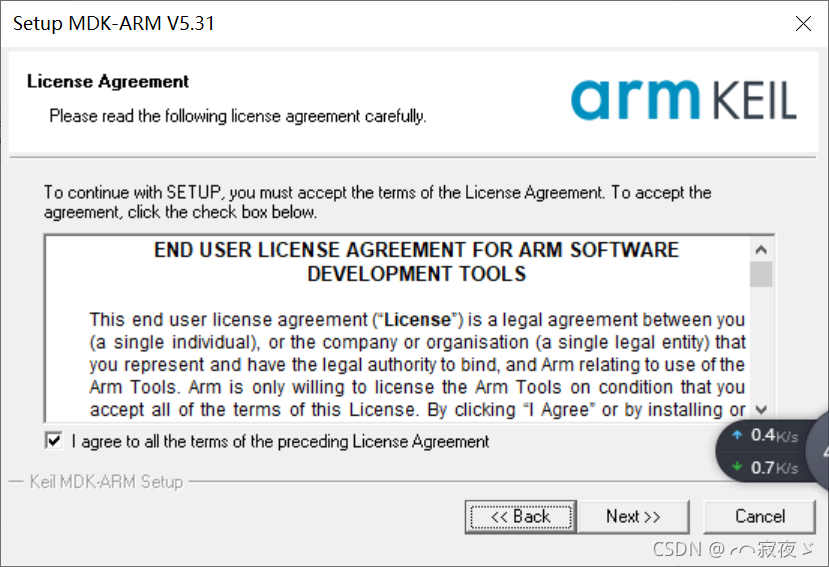

点击next

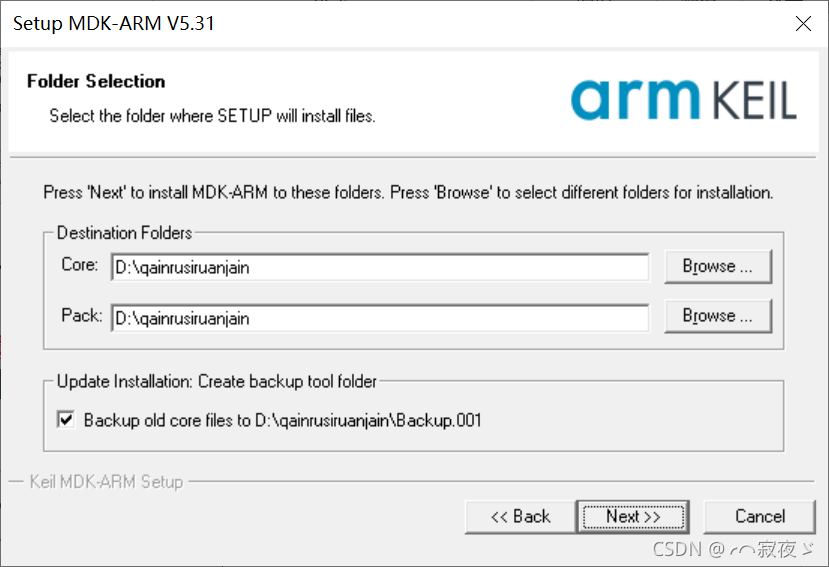

Core的位置是主软件安装的位置，Pack的位置是驱动库安装的位置，都可自行更换安装位置(此处注意!!!:安装目录文件夹路径里不能出现中文)

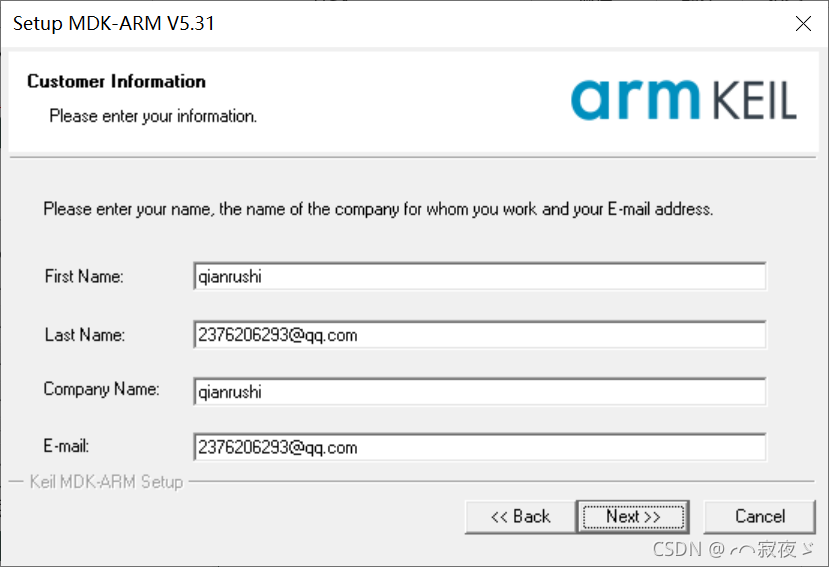

用英文填写此处信息，然后点击Next，等待安装完成

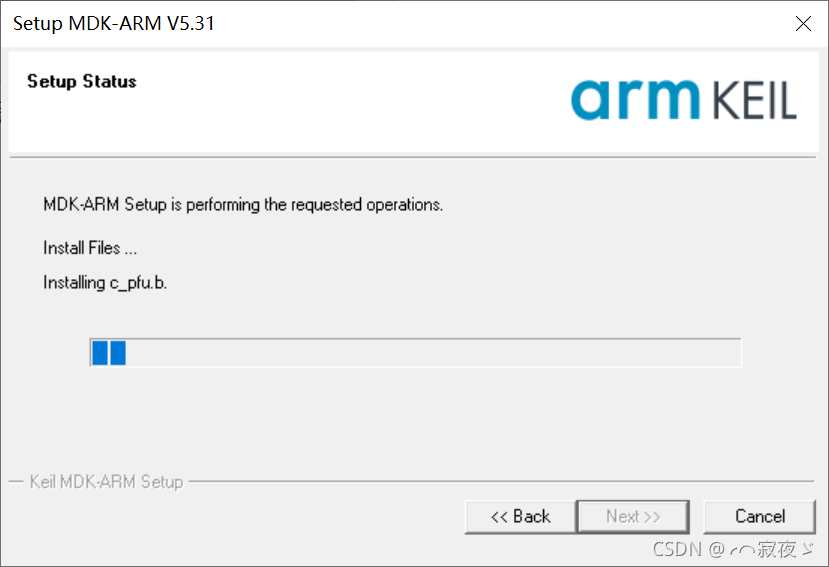

这里可能会跳出cmd窗口，耐心等待便是

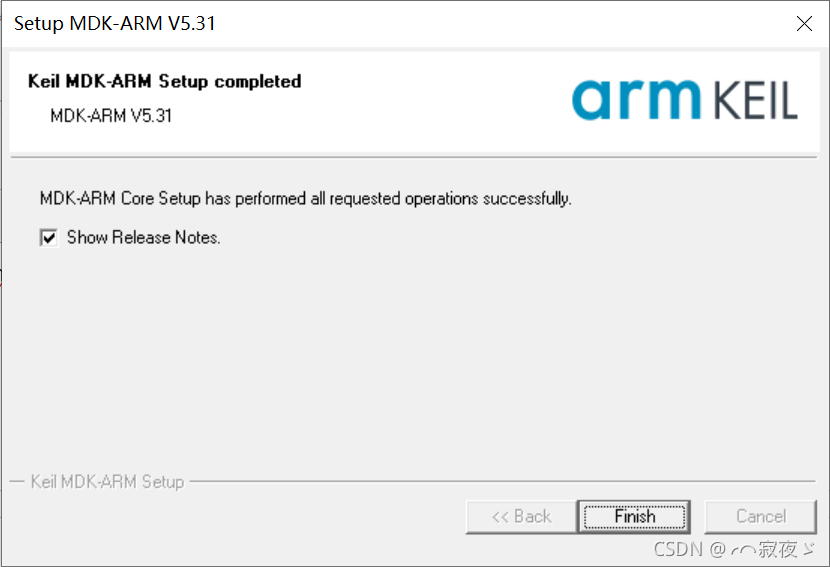

完成点击Finish即可

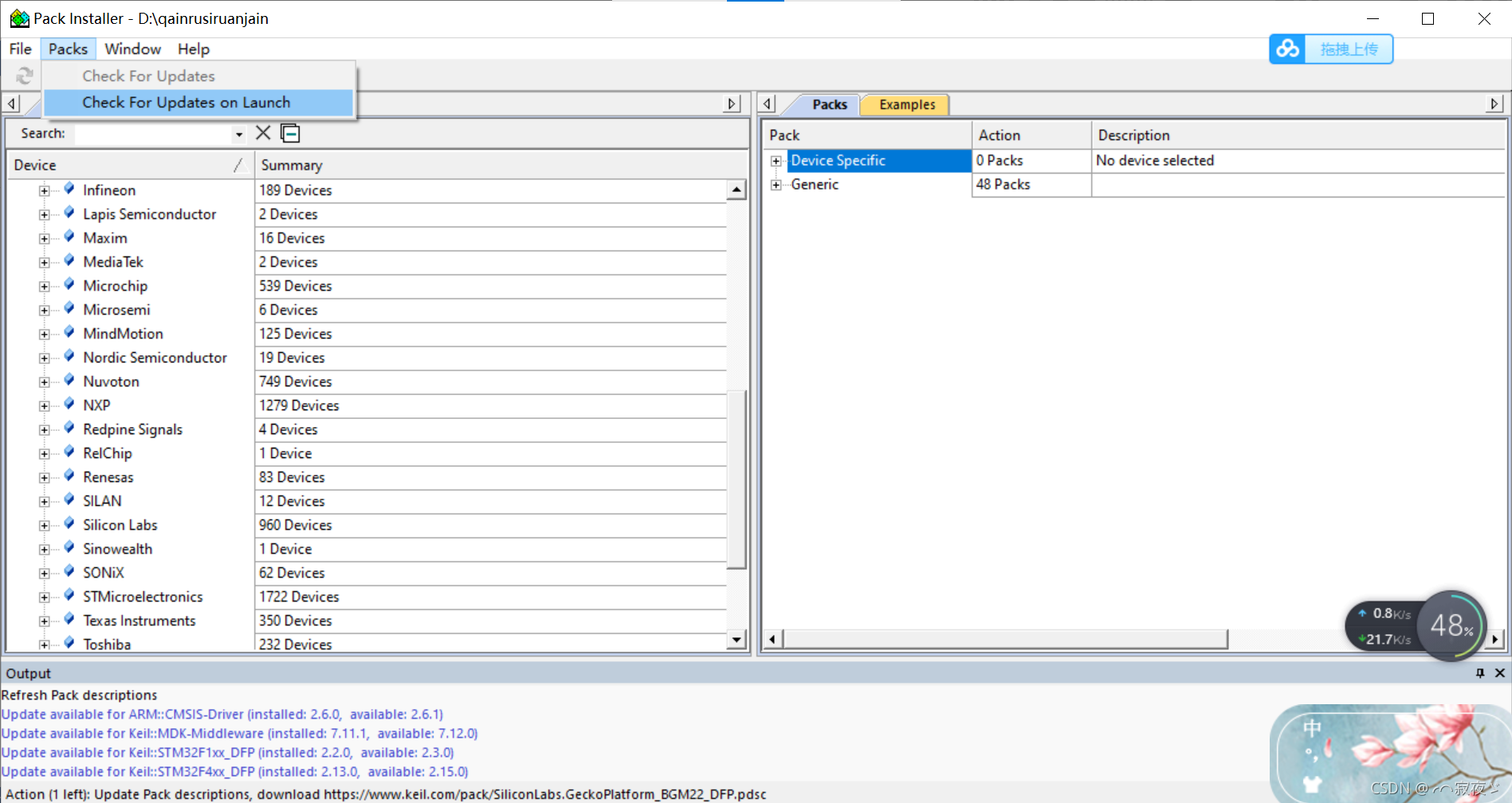

出现这个界面后，选择左上角Packs，把Check For Updates on launch的勾去掉，关闭窗口，忽略提示。

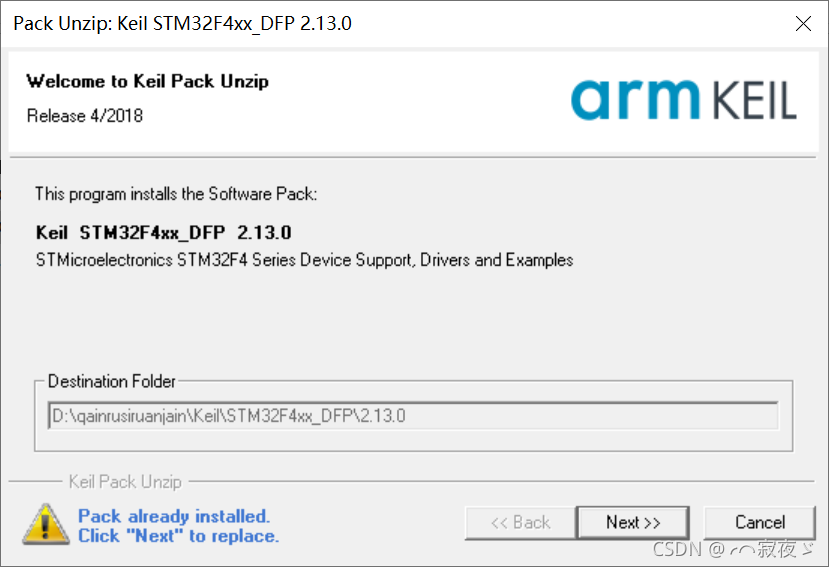

双击运行第一步复制到电脑的Keil.STM32F4xx_DFP.2.13.0.pack 安装F4系列驱动库

点击next，等待安装完成

完成后，Finish即可

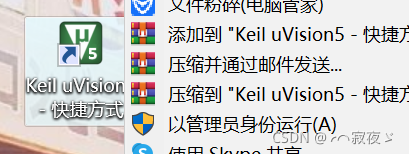

去到桌面找到上方图标，右键以管理员身份运行Keil uVision5

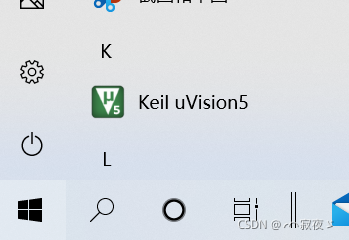

如果桌面上没有这个图标，就去左下方win图标里面找到，如上所示，然后拖到桌面即可。

选择File下的License Management

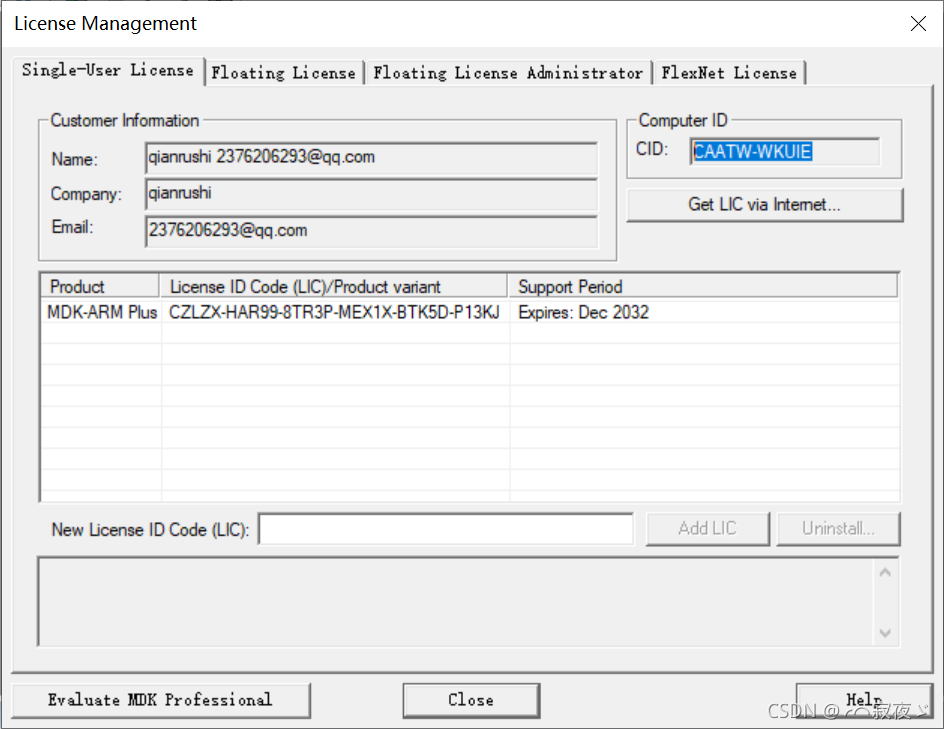

复制右上方CID里面的值

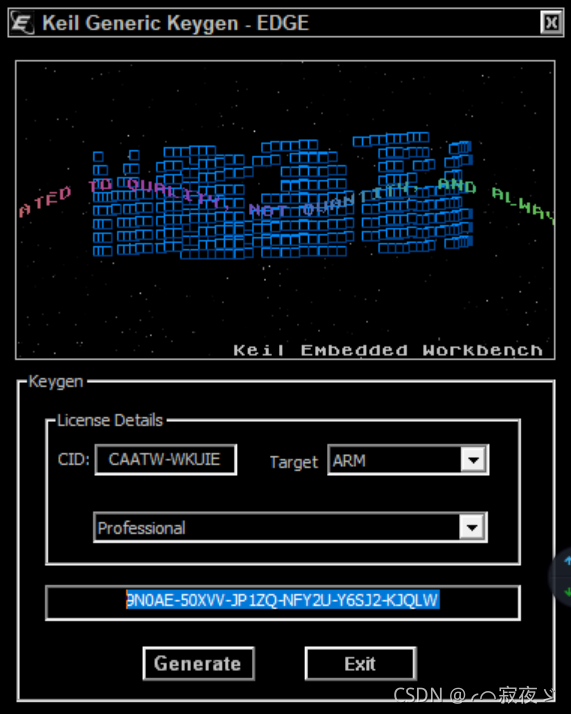

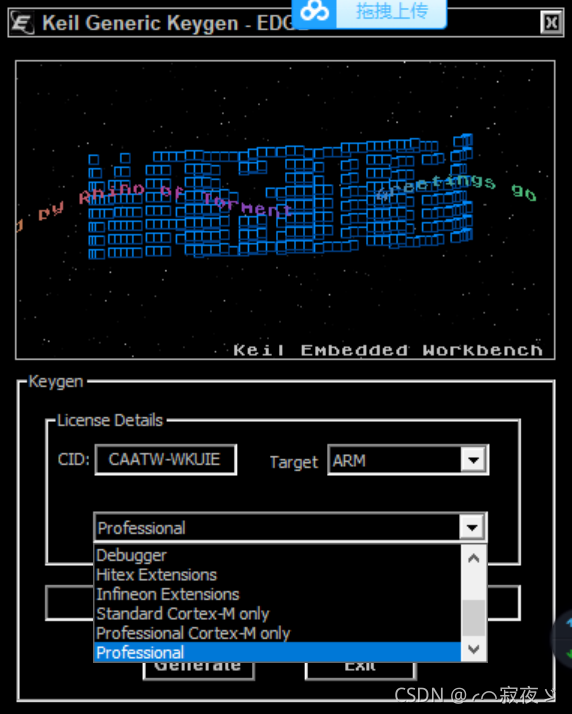

运行第一步的keygen_new2032.exe，将刚刚复制的内容粘贴到CID框，Target选择ARM，下面的下拉框选择Professional，点击Generate

复制下面得到的序列号

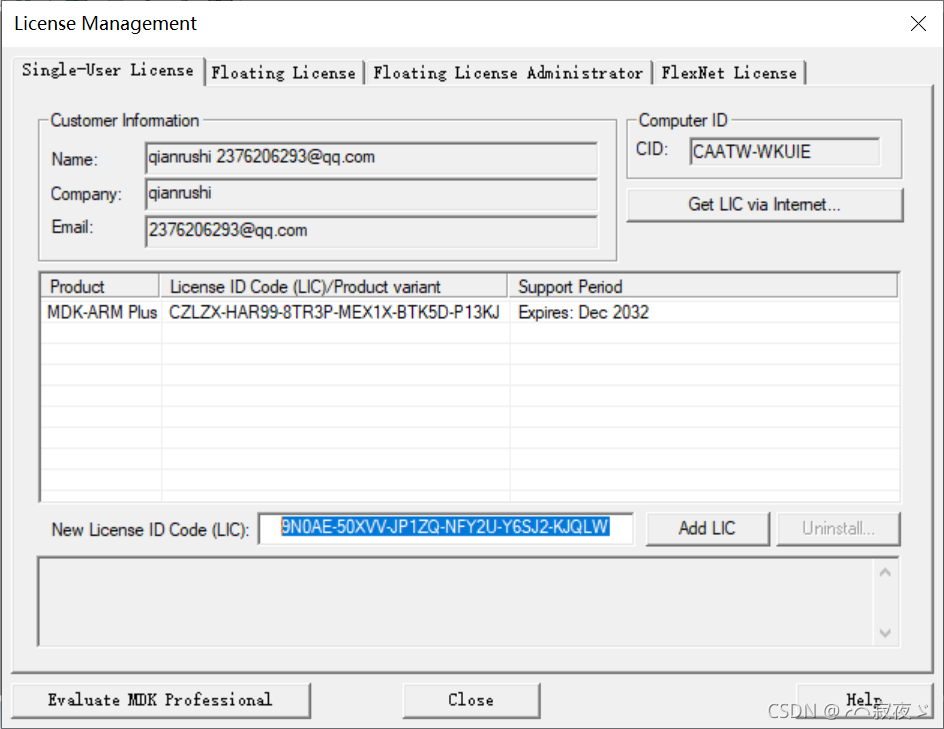

把序列号填入New License ID Code中，点击Add LIC

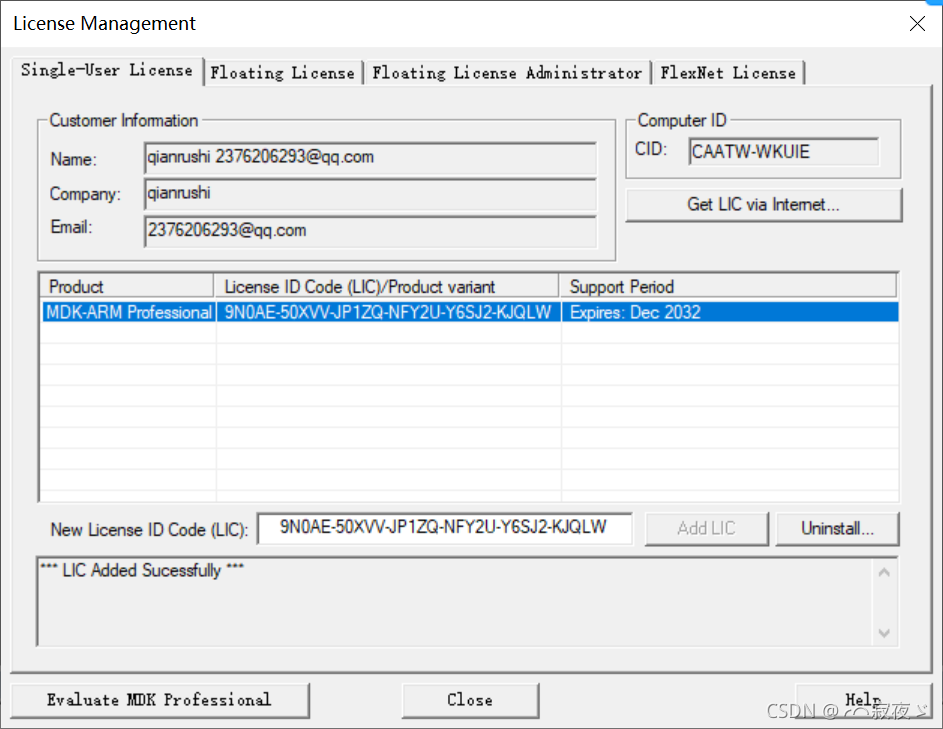

出现此界面即破解成功，Close即可。

• 代码导入

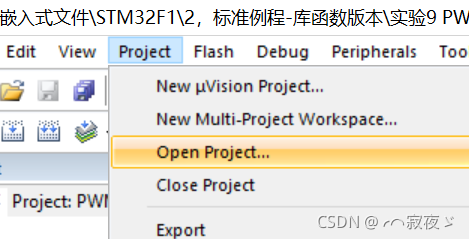

选择Project->Open Project

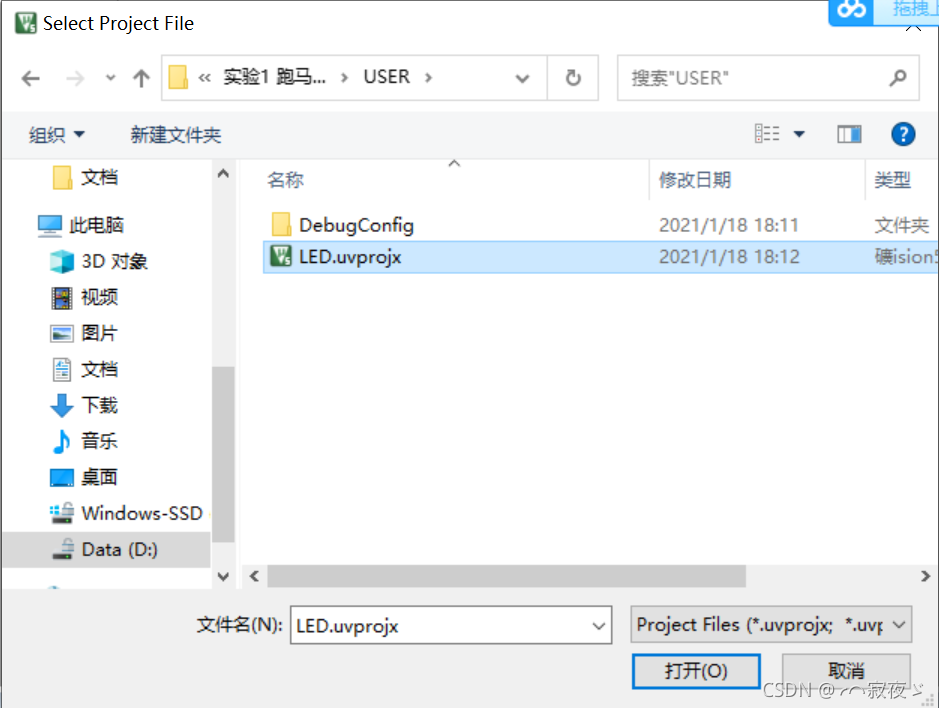

选择.uvprojx结尾的工程文件

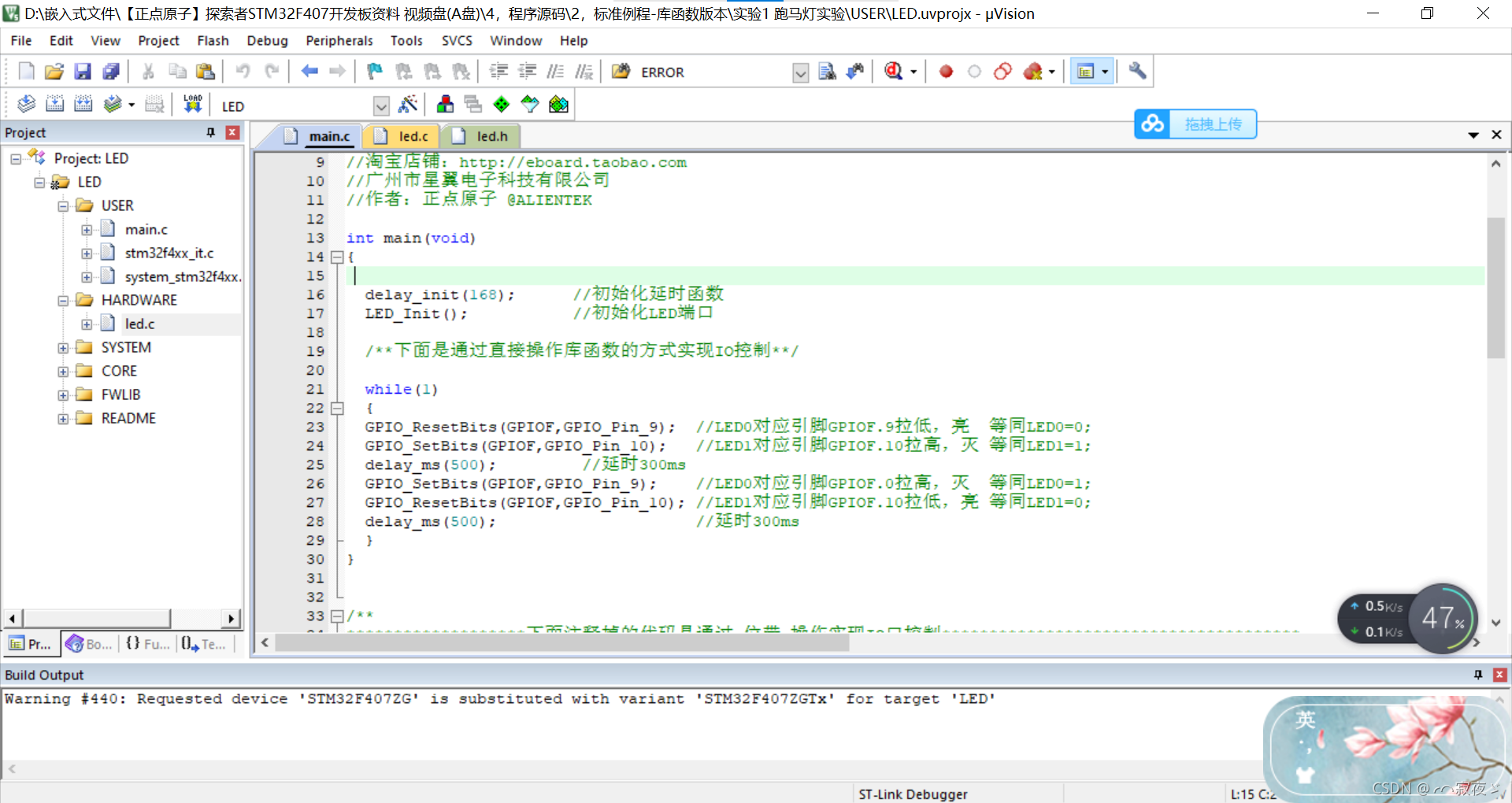

导入成功

• 编译配置

一般导入后的代码是可以直接使用的，不需要做任何配置，但是还是有必要学会怎么配置项目。

点击上图用红圈围住的魔术棒图标

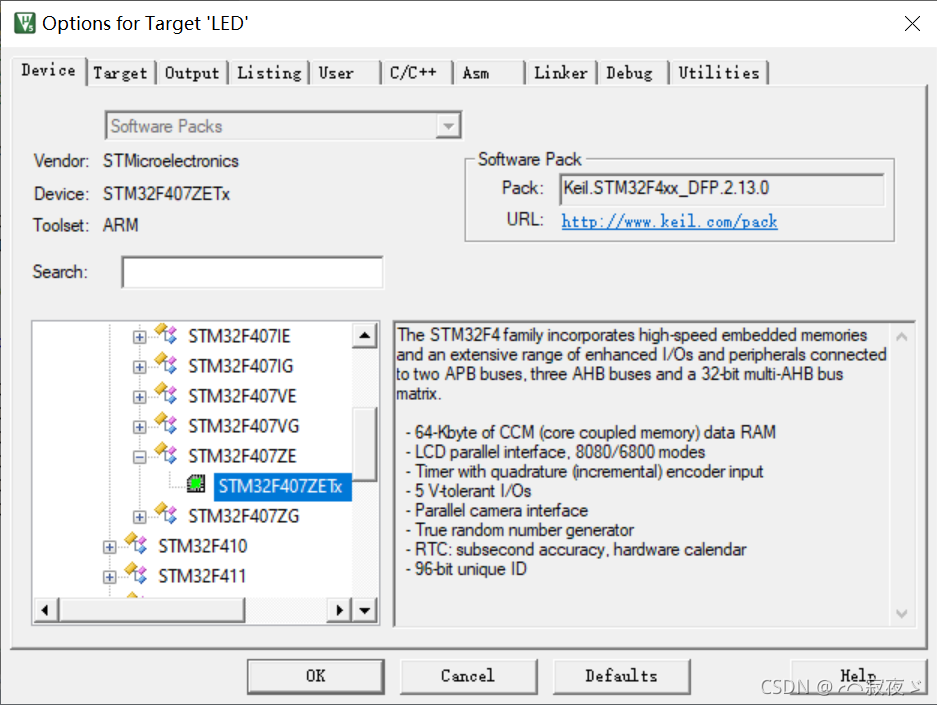

Device标签下是选择你使用的哪一款芯片，探索者的是STM32F407ZET6

我们这里可以先OK后编译一下

图中的Rebuild选项即为编译选项，两个向下的箭头代表编译全部文件，我们点击编译全部。

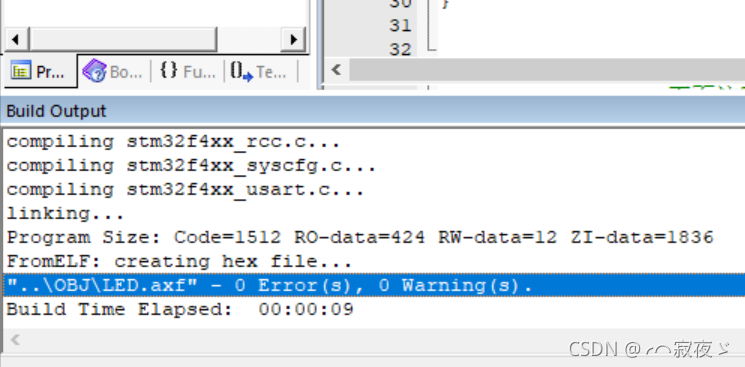

左下方的Build Output栏中出现如图所示大的0 Error(s), 0 Warning(s)即为编译成功无报错

我们再次进入魔术板中：

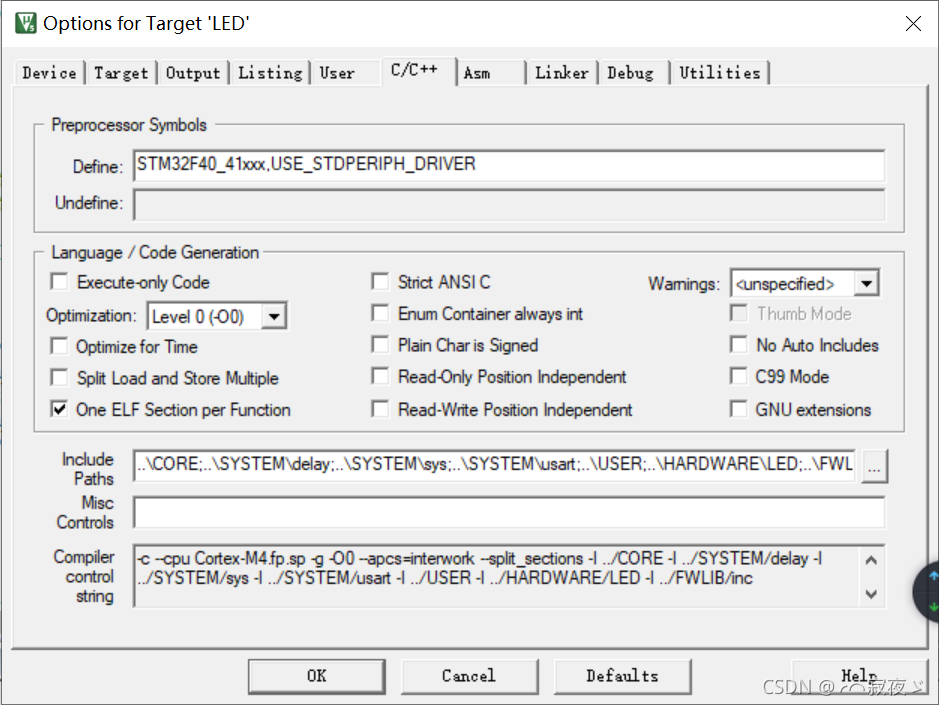

C/C++下

Preprocessor Symbols下的Define是编译需要的宏定义

Include Paths是头文件的包含目录，如果没有这些目录，那么C语言的头文件前面就要加很长一段路径

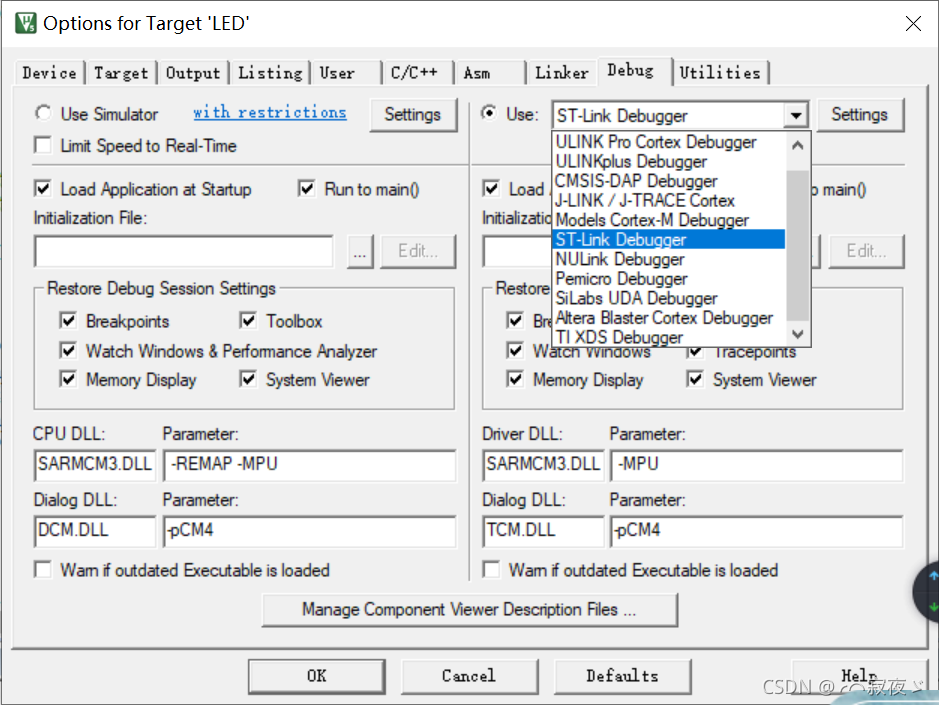

Debug下

左边的Use Simulator是进行软件仿真，即可以用软件对单片机的运行进行模拟，右边的Use是使用调试器进行调试，我们嵌入式实验室用的最多的还是ST-Link Debugger 的SW协议进行下载/调试。

选择General选项，该页的Connection表示下载/调试器的类型，现在选中的是

ST-Link Debugger下载方式。

以上是我们开发时常用配置，其他配置信息若无需求暂时不用修改。

• 下载代码

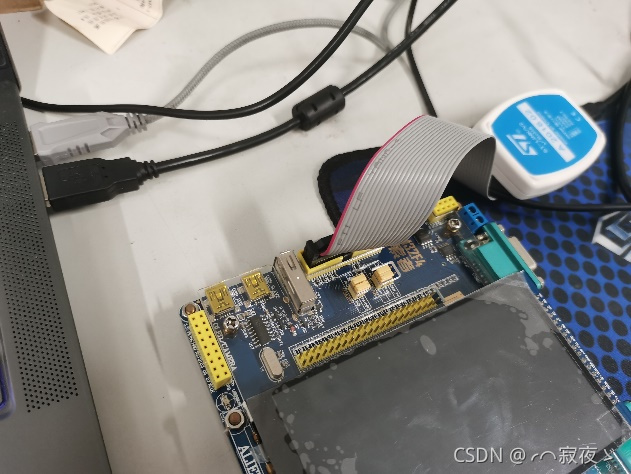

用ST-Link下载线连接STM32的下载口和电脑的USB口

ST-Link 驱动安装：

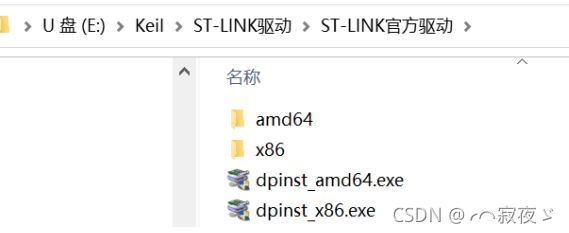

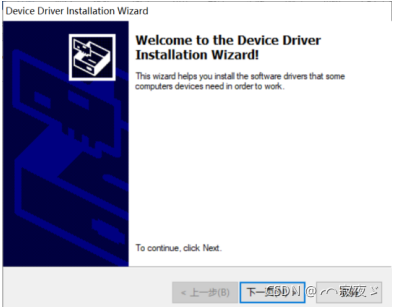

点击上方的 exe 可执行文件，自己电脑如果是 AMD 处理器就点上面的，Intel 和其他就 点下面的，安装即可

连接好下载线后

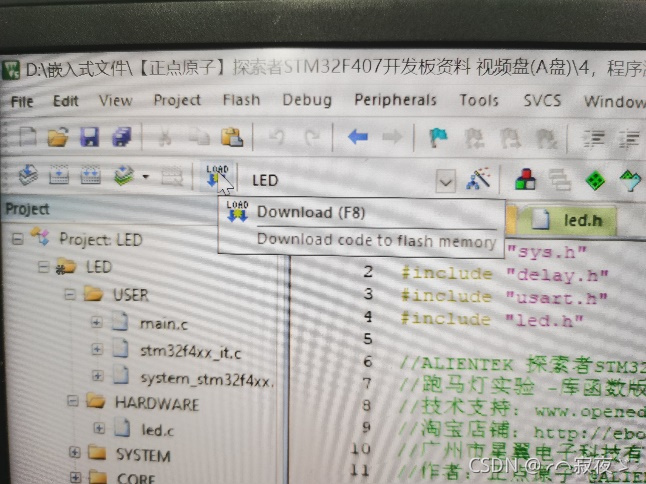

点击Download进行下载
