使用面包板点亮LED灯

1 认识面包板

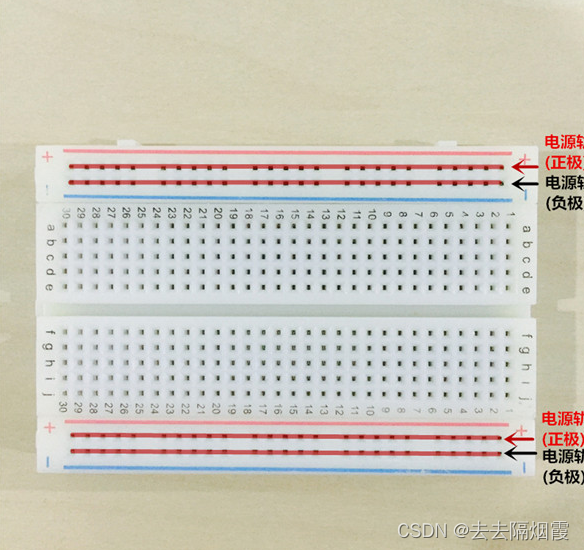

在面包板的上下两侧分别有两列插孔，一般是作为电源引入的通路。上方第一行标有“+”的一列有5组插孔，每组5个（内部5个孔连通），均为正极。上方第二行标有“-”的一列有5组插孔，每组5个（内部5个孔连通），均为接地。面包板下方第一行与第二行结构同上。如需用到整个面包板，通常将“+”与“+”用导线连接起来，“-”与“-”用导线连接起来。

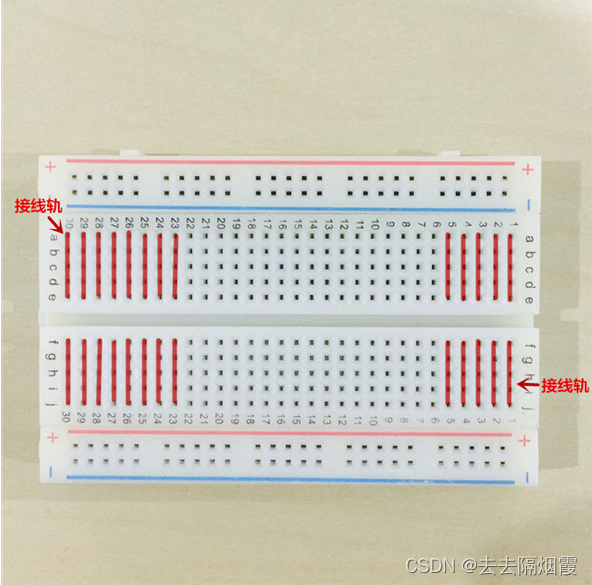

连接孔分为上下两部分，是我们的主工作区，用来插接原件和跳线。在同一列中的5个插孔（即a-b-c-d-e，f-g-h-i-j）是互相连通的；列和列（即1-30）之间以及凹槽上下部分（即e-f）是不连通的。

2 面包板搭建电路

3 实物展示
