钣金件凸包设计

在钣金件中，有很多情况下需要设计凸包，那么凸包用CATIA软件如何绘制，简单作图方法如下：

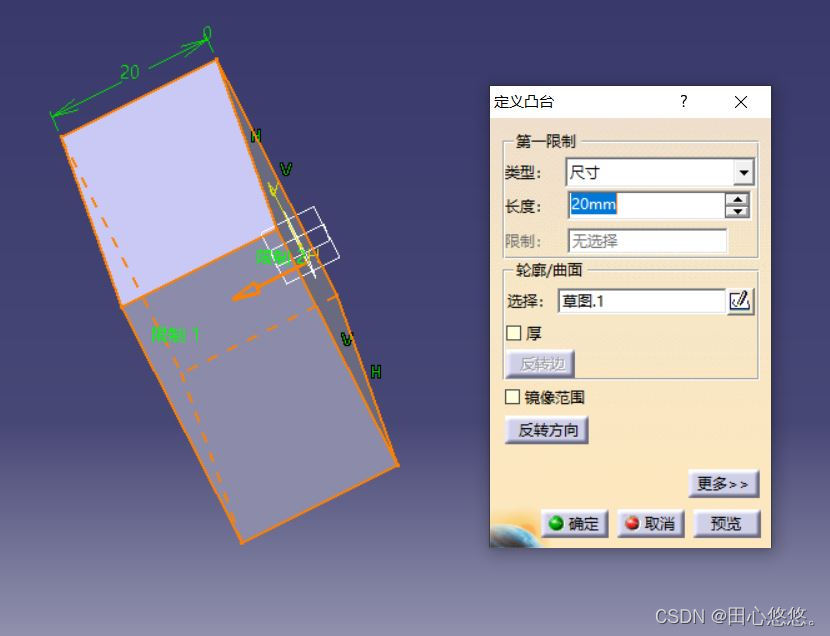

步骤1.作板拉伸，厚度作厚一些。

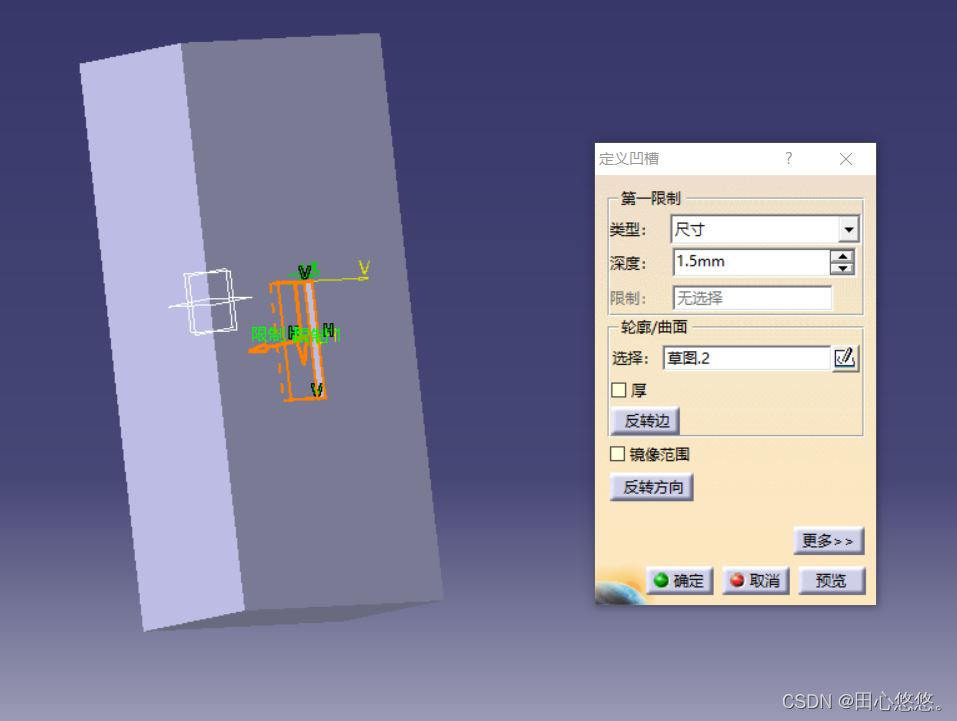

步骤2. 画出凸包形状，选择凹槽命令，作出内侧凹槽。

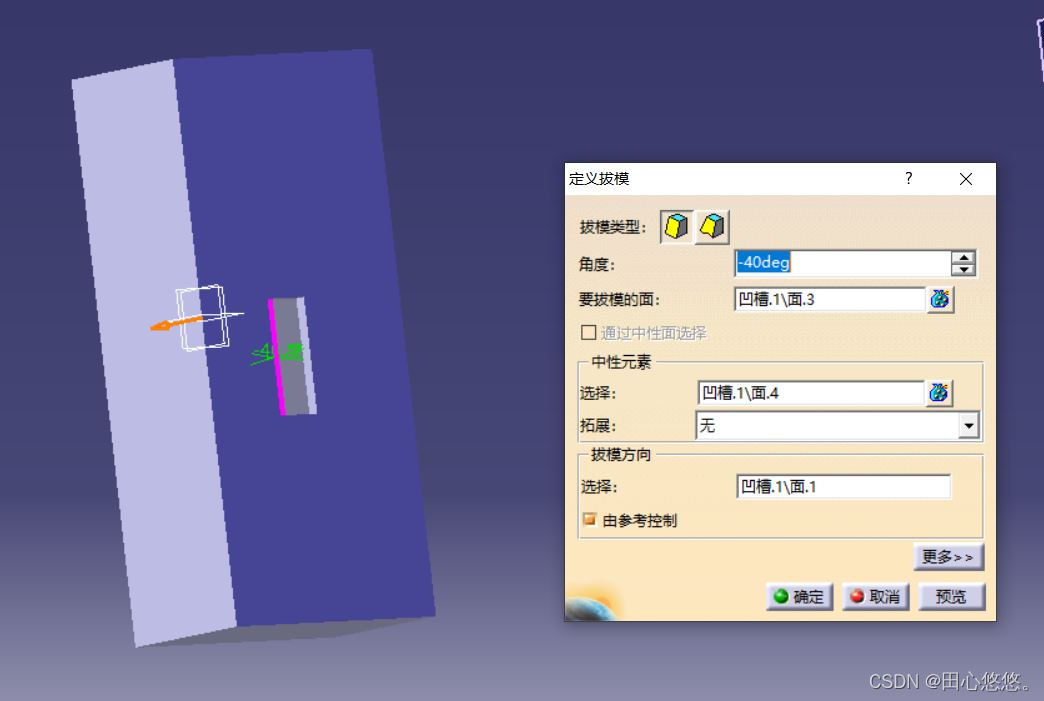

步骤3. 选择拔模斜度命令，作拔模斜度。

步骤4
