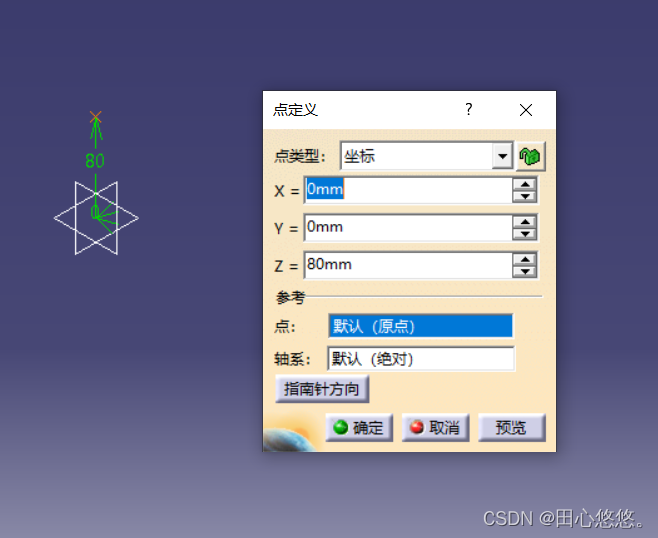

1.添加点命令 选择点命令,设置点坐标(0,0,80),如下图所示。

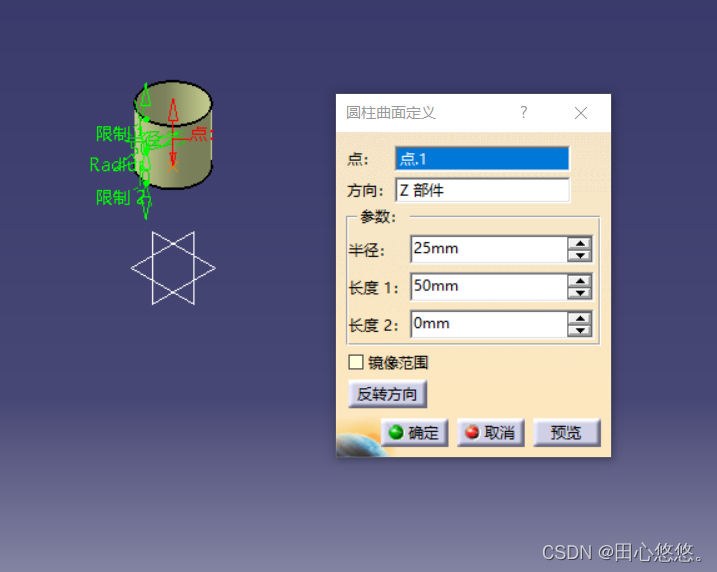

2.绘制圆柱面 选择圆柱曲面命令,定义圆柱起始点、半径与长度,如下图所示。

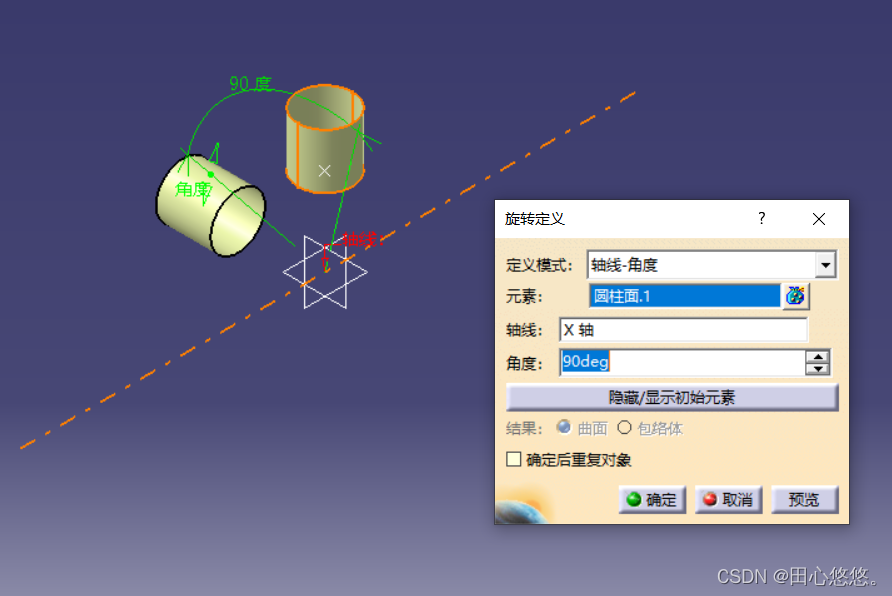

3.选择旋转命令 旋转定义模式为:轴线-角度,元素选择圆柱面.1,轴线选择x轴,角度为90°,如下图所示。
4.选择旋转命令 旋转定义模式为:轴线-角度,元素选择圆柱面.1,轴线选择y轴,角度为90°,如下图所示。
1.添加点命令 选择点命令,设置点坐标(0,0,80),如下图所示。
2.绘制圆柱面 选择圆柱曲面命令,定义圆柱起始点、半径与长度,如下图所示。
3.选择旋转命令 旋转定义模式为:轴线-角度,元素选择圆柱面.1,轴线选择x轴,角度为90°,如下图所示。
4.选择旋转命令 旋转定义模式为:轴线-角度,元素选择圆柱面.1,轴线选择y轴,角度为90°,如下图所示。
