Openwifi_hw文件流程

在这之前的前提条件就是

拥有Vivado2021和Vitis
Ubuntu的LTS版本

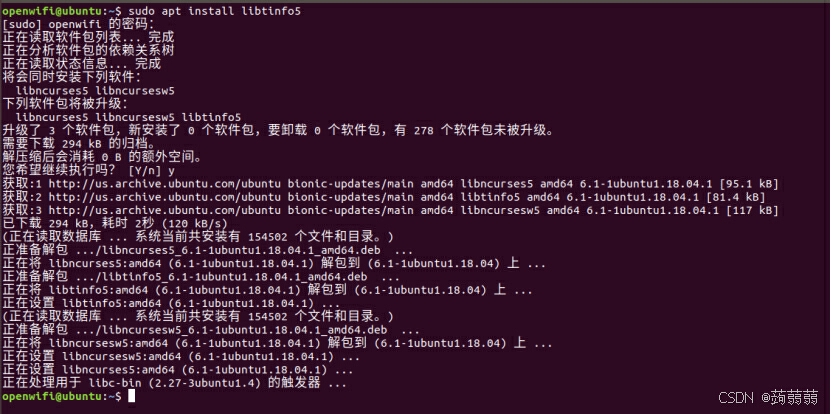

安装所需要的软件包，执行命令sudo apt install libtinfo5

在这里插入图片描述

下载openwifihw文件到虚拟机中

可以使用git clone --recursive https://github.com/open-sdr/openwifi-hw

但是使用这个命令下容易失败且下载速度很慢

因此可以将项目的压缩包下载到win系统中，然后将压缩包弄到虚拟机中使用

在这里插入图片描述

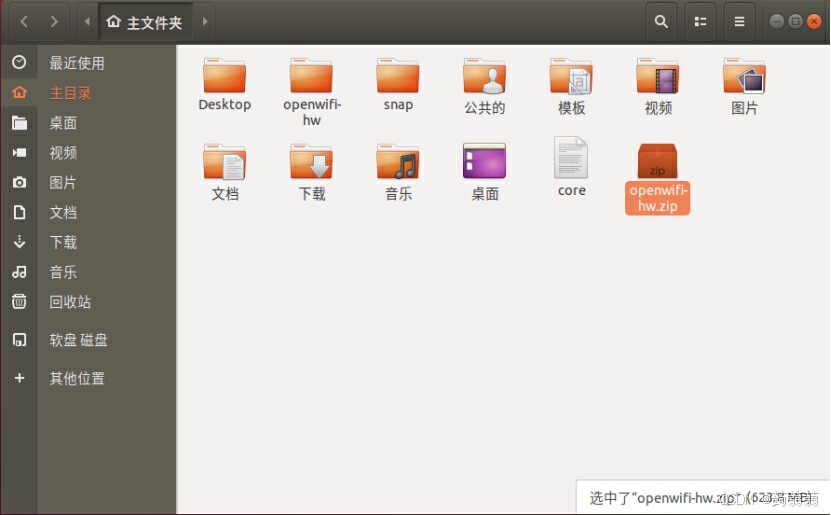

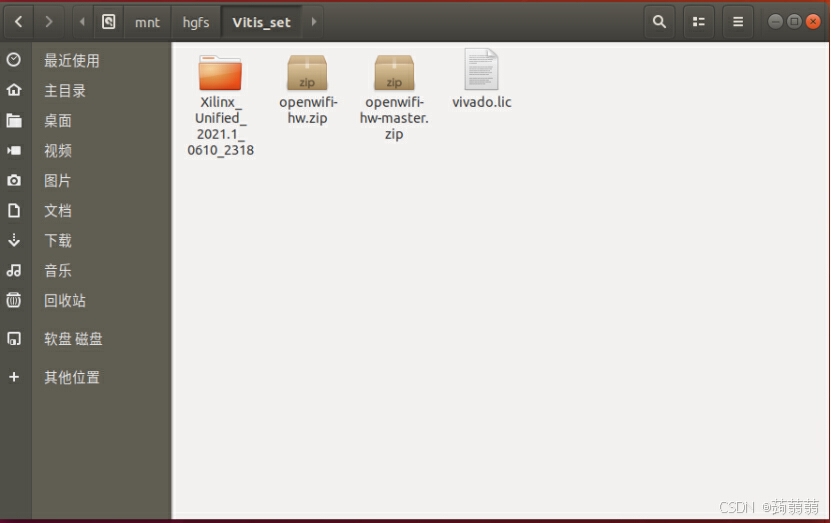

其中名为openwifi-hw.zip的文件就是从github上下载的

通过虚拟机与主机的共享文件夹可以在虚拟机中访问文件

共享文件夹可以通过访问/mnt/ghfs找到

在这里面可以找到openwifi-hw.zip，解压就行

在这里插入图片描述

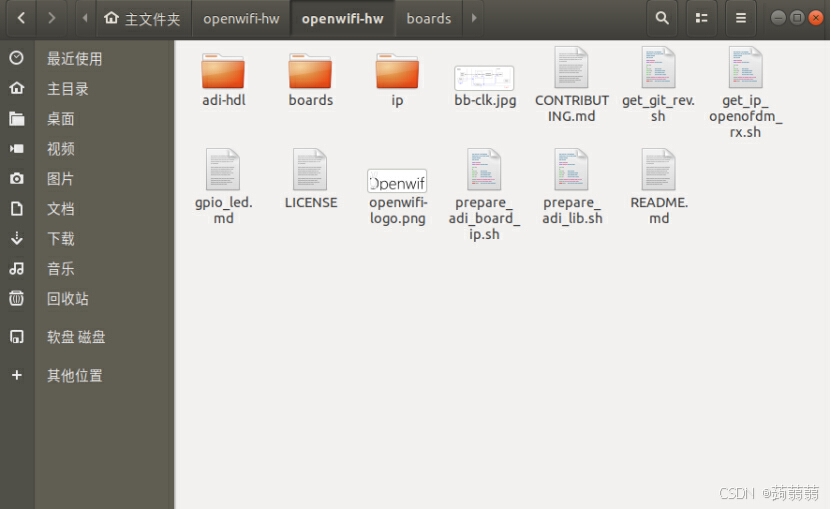

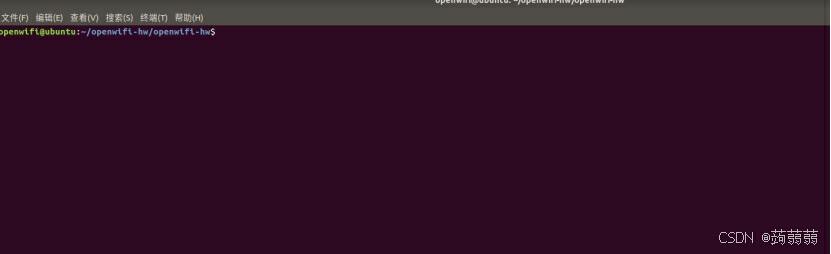

进入到解压出来文件夹中打开终端

在这里插入图片描述

在这里插入图片描述

准备 Analgo Devices HDL 库（仅运行一次）

执行下面的命令

export XILINX_DIR=your_Xilinx_install_directory

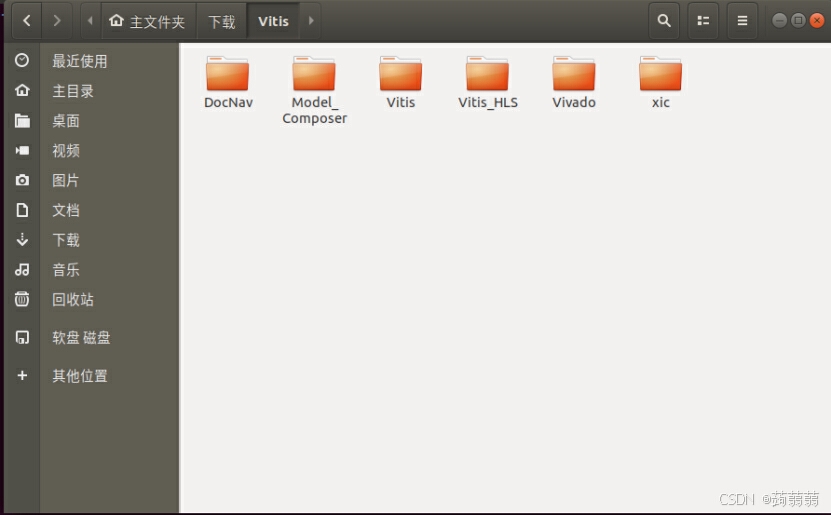

其中这个your_Xilinx_install_directory这个文件夹目录应当包含类似Downloads, SDK, Vivado, xic这些东西

在这里插入图片描述

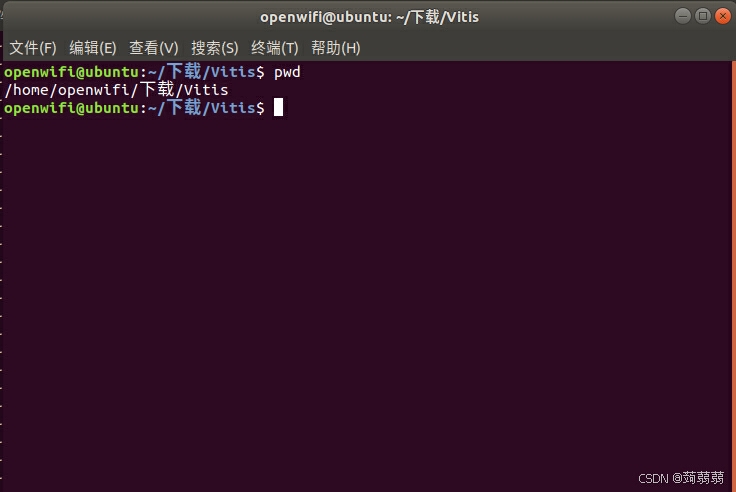

在这个界面开启一个终端输入pwd 命令来获取这个文件夹的绝对路径

在这里插入图片描述

返回之前openwifi-hw-master的终端

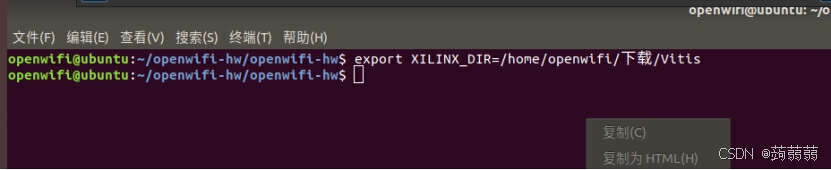

输入命令export XILINX_DIR=(这个用之前找到的绝对路径代替) 这个是配置变量的

在这里插入图片描述

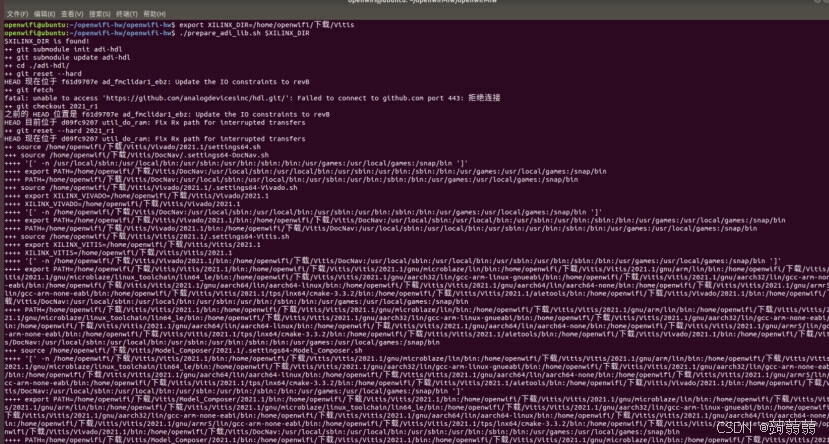

输入命令./prepare_adi_lib.sh $XILINX_DIR

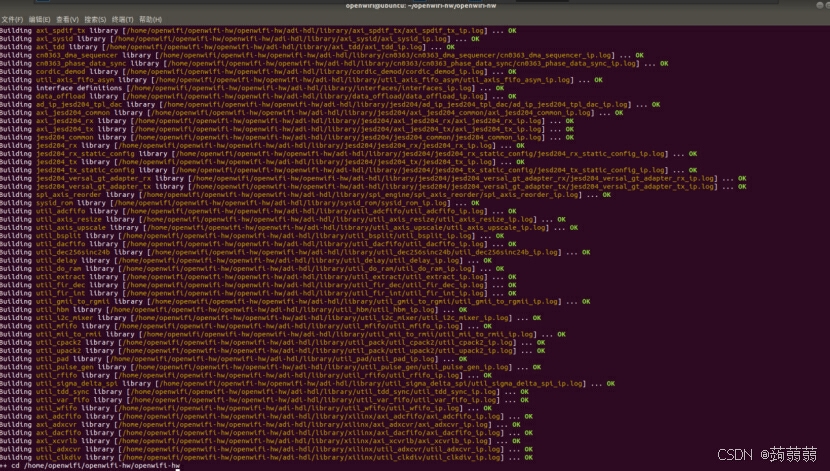

下面就会执行编译的指令等待很长时间
在这里插入图片描述

在这里插入图片描述

等到跳出一句cd /home/openwifi/openwifi-hw/openwifi-hw就表明我们之前执行的指令

./prepare_adi_lib.sh $XILINX_DIR完成，进行下一步操作

准备Analog Devices特定IP（每有一个新的板子就要运行一次）

在这一步就是配置一下你的硬件的板子类型

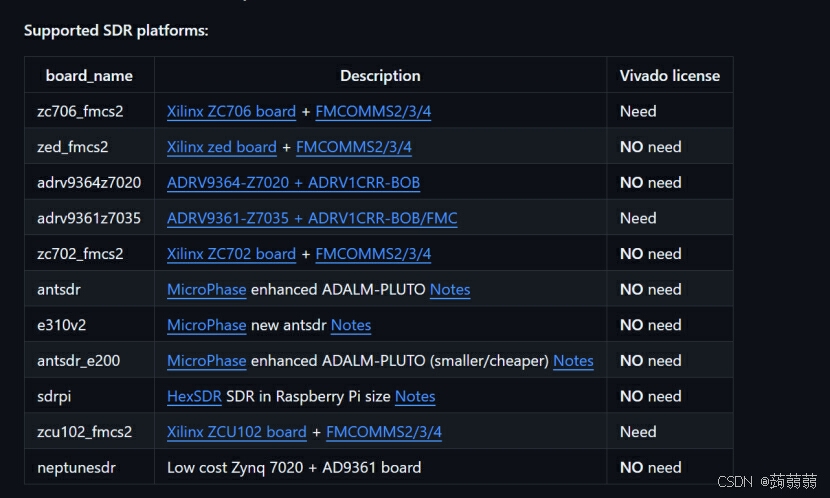

然后这个可以进入到openwifi的github文件中找到Supported SDR platforme’x’p

在这里插入图片描述

所以这里选择zed_fmcs2

找到项目文件夹中打开bords文件夹，里面有zed_fmcs2
在这里插入图片描述

在这里插入图片描述

在终端中执行命令export BOARD_NAME=your_board_name 这里的your_board_name用zed_fmcs2代替 export BOARD_NAME=zed_fmcs2

在这里插入图片描述

上图中有点错误配置的时候只需要根据自己的硬件条件选择BOARD_NAME就可以了
执行命令 ./prepare_adi_board_ip.sh $XILINX_DIR $BOARD_NAME

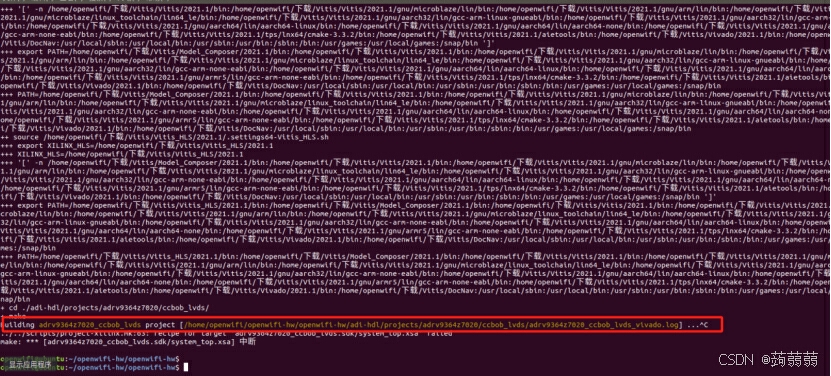

这个指令执行的时候没必要等待执行完毕，等到Building ABCD project […"出现的时候，就可以Crtl+C强制停止指令

在这里插入图片描述

将openofdm_rx获取到IP目录（仅在openofdm更新后运行一次）

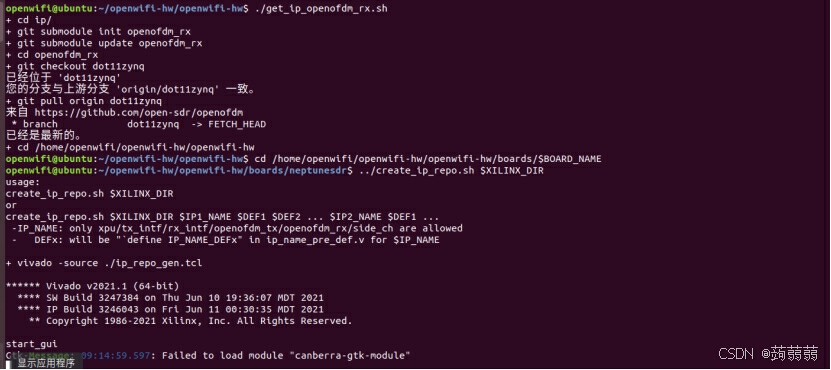

继续在上面的基础上执行指令./get_ip_openofdm_rx.sh

在这里插入图片描述

为顶级FPGA项目生成IPRepo

执行下面的指令

cd openwifi-hw/boards/$BOARD_NAME/

执行这个指令之后会报错:没有那个文件或者目录

在这里插入图片描述

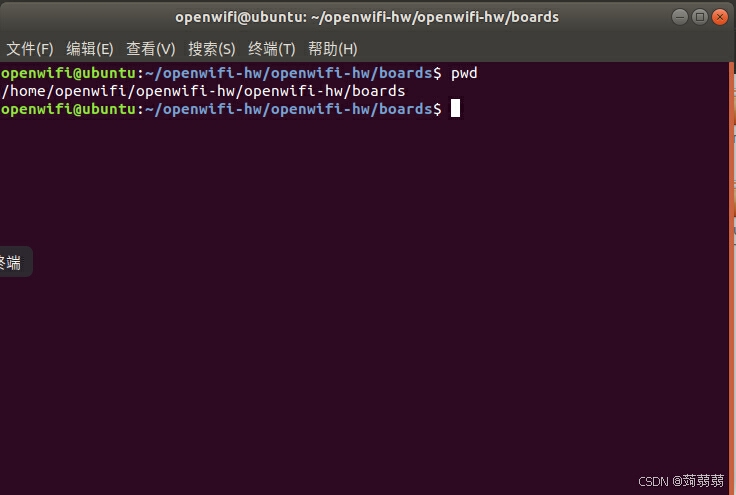

这个时候跳转到openwifi的项目文件夹，找到boards点进去召唤终端输入pwd获取路径

在这里插入图片描述

因此修改指令为 cd /home/openwifi/openwifi-hw/openwifi-hw/boards/$BOARD_NAME

在这里插入图片描述

执行指令…/create_ip_repo.sh $XILINX_DIR

在这里插入图片描述

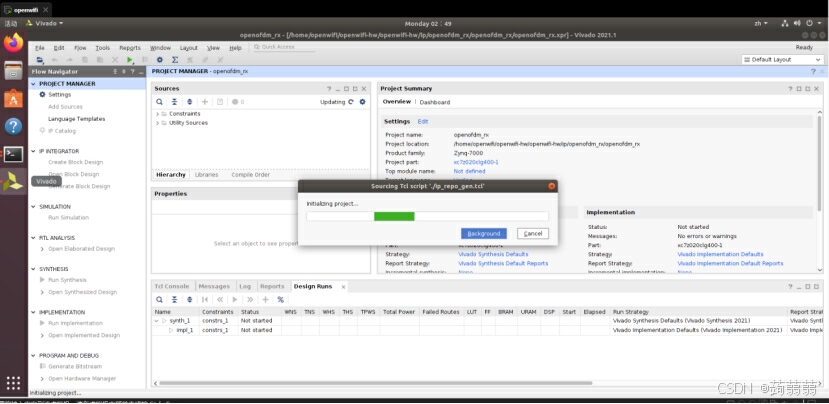

在跳出start gui的时候就会弹出Vivado的界面

在这里插入图片描述

等待指令运行结束

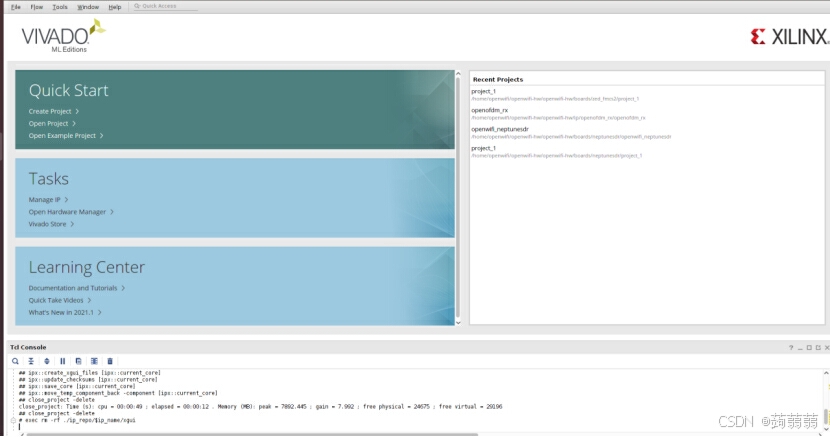

上面指令执行结束的时候就是Vivado变成主界面，如下

在这里插入图片描述

点击左下角的TCL Console

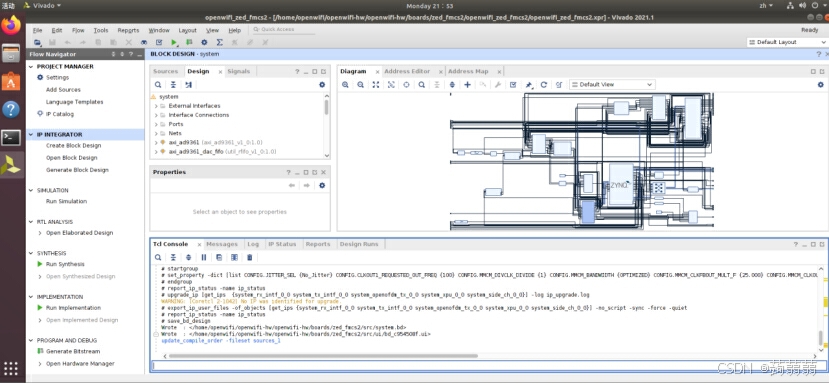

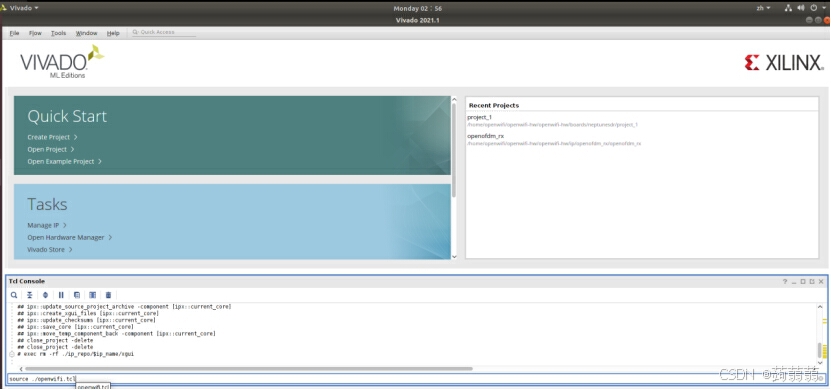

输入指令source ./openwifi.tcl (在vivado的TCL console输入不是去Ubuntu的终端)

在这里插入图片描述

在这里插入图片描述

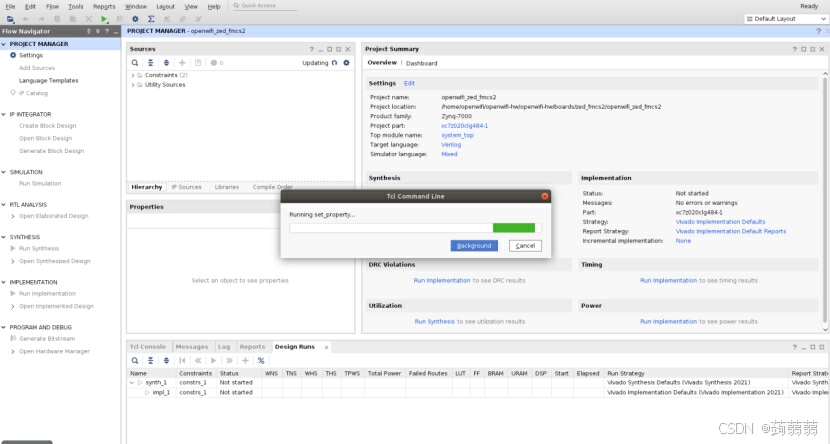

可以看出应该在打开工程

在这里插入图片描述

这个时候经历了很久vivado卡死，点开终端发现了报错信息：Failed to load module “canberra-gtk-module”

在这里插入图片描述

这个时候应该是缺少了一些软件的安装

指向下面的指令

sudo apt-get install libcanberra-gtk-module

执行之后输入指令 sudo apt search canberra-gtk-module来确定是否安装成功

在这里插入图片描述

安装成功之后反复上面的步骤
在这里插入图片描述

那么就可以看到 vivado又卡死了

改内存给大点

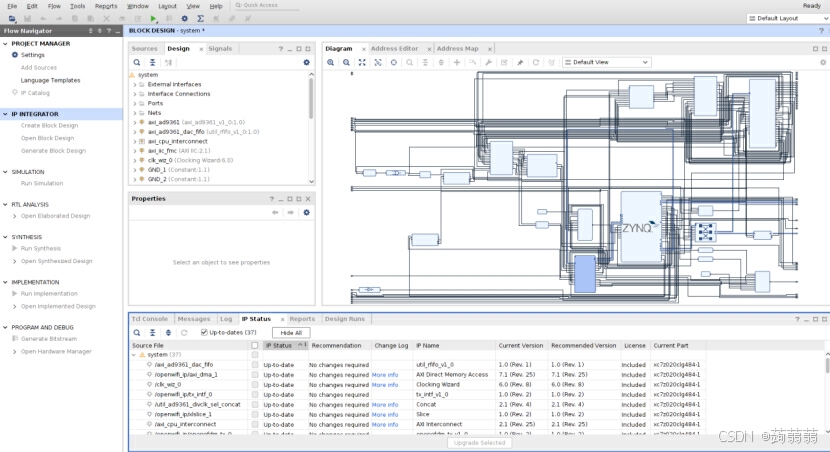

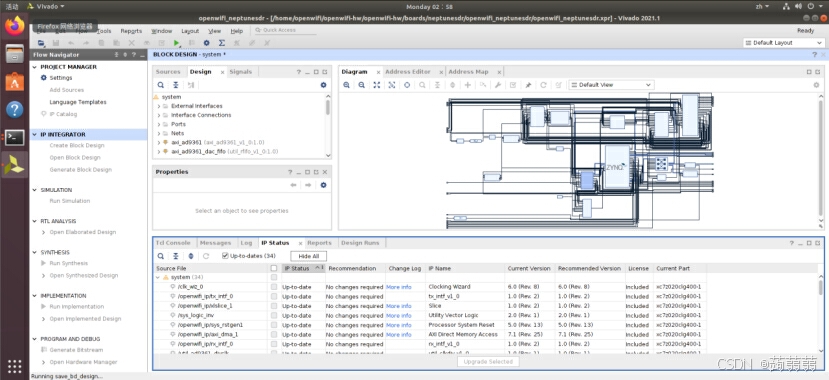

经过上述的操作之后就可以正常的打开了

在这里插入图片描述

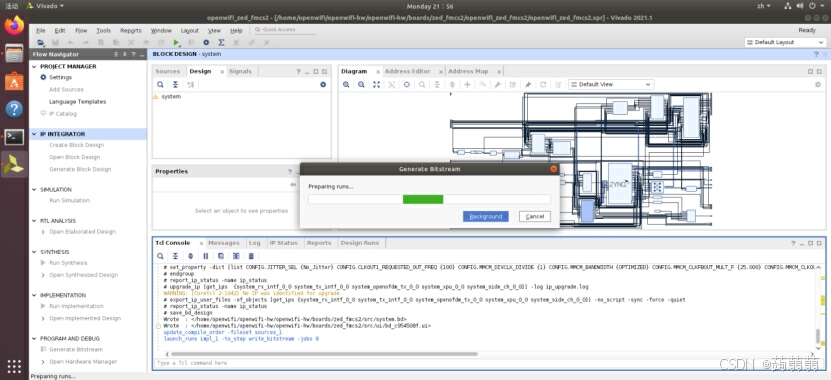

打开之后点击生成bit流的按钮

就是generate bitstream

在这里插入图片描述

在这里插入图片描述

点击之后生成bit流

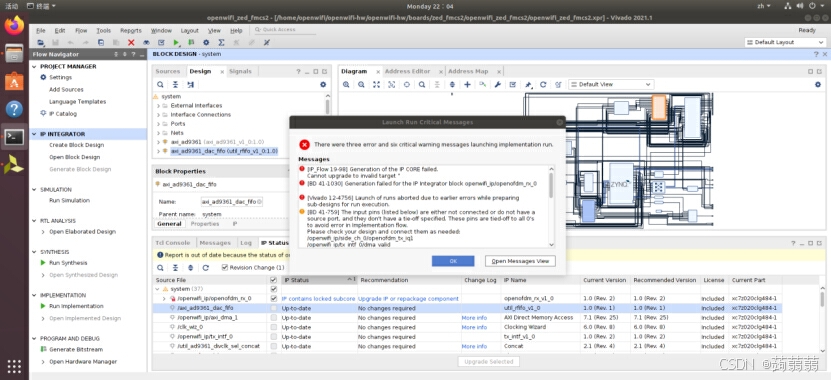

生成失败报错了
在这里插入图片描述

又多次尝试之后成功生成比特流

下面就是File --> Export --> Export Hardware --> Next --> Include bitstream --> Next --> Next --> Finish

上述完成之后定义一个OPENWIFI_HW_IMG_DIR

完成之后输入指令 ./sdk_update.sh $BOARD_NAME $OPENWIFI_HW_IMG_DIR

做完上述的步骤之后，openwifi-hw的配置流程就结束了

Next --> Include bitstream --> Next --> Next --> Finish

上述完成之后定义一个OPENWIFI_HW_IMG_DIR

完成之后输入指令 ./sdk_update.sh $BOARD_NAME $OPENWIFI_HW_IMG_DIR

做完上述的步骤之后，openwifi-hw的配置流程就结束了
