生成树STP协议和作用，端口选举

一、什么是生成树协议

生成树协议(STP)是一个环路阻止协议。

• 它是一种技术，允许桥梁相互通信，以发现网络中的物理环路。通过协议指定了网桥，用来创建无环逻辑拓扑的算法。
• 通过阻断冗余链路来消除桥接网络中可能存在的路径回环
• 当前路径发生故障时，激活冗余备份链路，恢复网络连通性

二、生成树STP作用

1.通过阻断冗余链路来消除桥接网络中可能存在的路径回环

2.当前路径发生故障时，激活冗余备份链路，恢复网络连通性

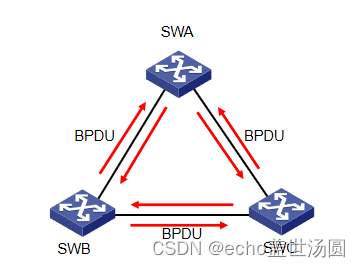

三、配置BPDU的生成和传递

1.配置BPDU包含以下重要信息，完成生成树计算

• 根桥ID（RootID）
• 根路径开销（RootPathCost）
• 指定桥ID（DesignatedBridgeID）
• 指定端口ID（ DesignatedPortID ）

2.各台设备的各个端口在初始时生成以自己为根桥（Root Bridge）的配置消息，向外发送自己的配置消息

3.网络收敛后，根桥向外发送配置BPDU，其他的设备对该配置BPDU进行转发

根桥的选举

桥ID由桥优先级（BridgePriority）和桥MAC地址（BridgeMacAddress）组成 桥ID小的桥被选举为根桥

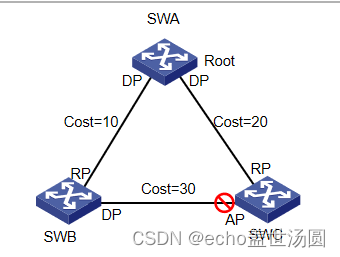

四、 端口角色的确定

• 根桥上的所有端口为指定端口（ Designated Port ）
• 在非根桥上选举根路径开销（ RootPathCost）最小的端口为根端口（Root Port）
• 每个物理段选出根路径开销最小的桥作为指定桥（ Designated Bridge），连接指定桥的端口为指定端口
• 不是根端口和指定端口的其余端口被STP置为阻塞状态

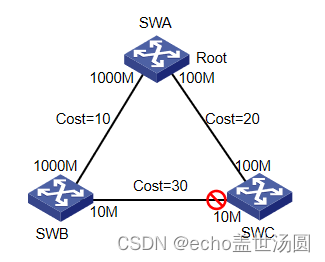

五、根路径开销

•  根路径开销（ RootPathCost）是到达根的路径上所有链路开销（Cost）的代数和
• 非根桥进行根端口选举时，根路径开销最小的端口为根端口
• 物理段进行指定桥选举时，路径开销最小的桥为指定桥

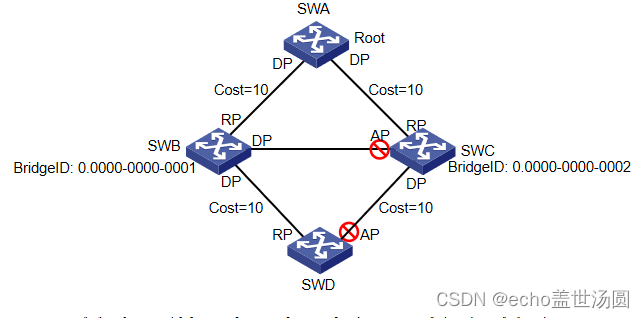

 六、通过桥ID决定端口角色

• 在根路径开销相同时，所连网段指定桥ID最小的端口为根端口
• 在根路径开销相同时，桥ID最小的桥被选举为物理段上的指定桥，连接指定桥的端口为指定端口

七、通过端口ID决定端口角色

在根路径开销、指定桥ID都相同的情况下，所连指定端口ID小的端口为根端口

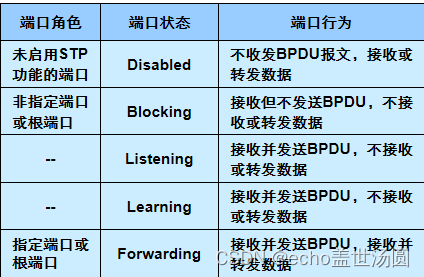

八、端口状态
