CPU概述

什么是CPU?

CPU作为电脑逻辑和运算的核心部分，负责处理电脑发送的指令，并将指令进行编排。

CPU的核心组成分为Control Unit 和 Arithmetic and logical unit (ALU)。

Control Unit首先获取需要执行的指令，编排这些需要执行的指令，告诉CPU需要具体需要干嘛。

Register（寄存器或暂存器）可以用来存储数据。

Memory(RAM)是一种功能更加强大的存储部分，相对寄存器而言可以存储更多的数据，具有易失性，在断电的时候数据丢失。

CPU处理的指令有算数加减，逻辑与或，还有诸如move,input,output, goto, if, goto call之类的指令。

计算机所能执行的指令汇总叫做指令集(instruction set)。

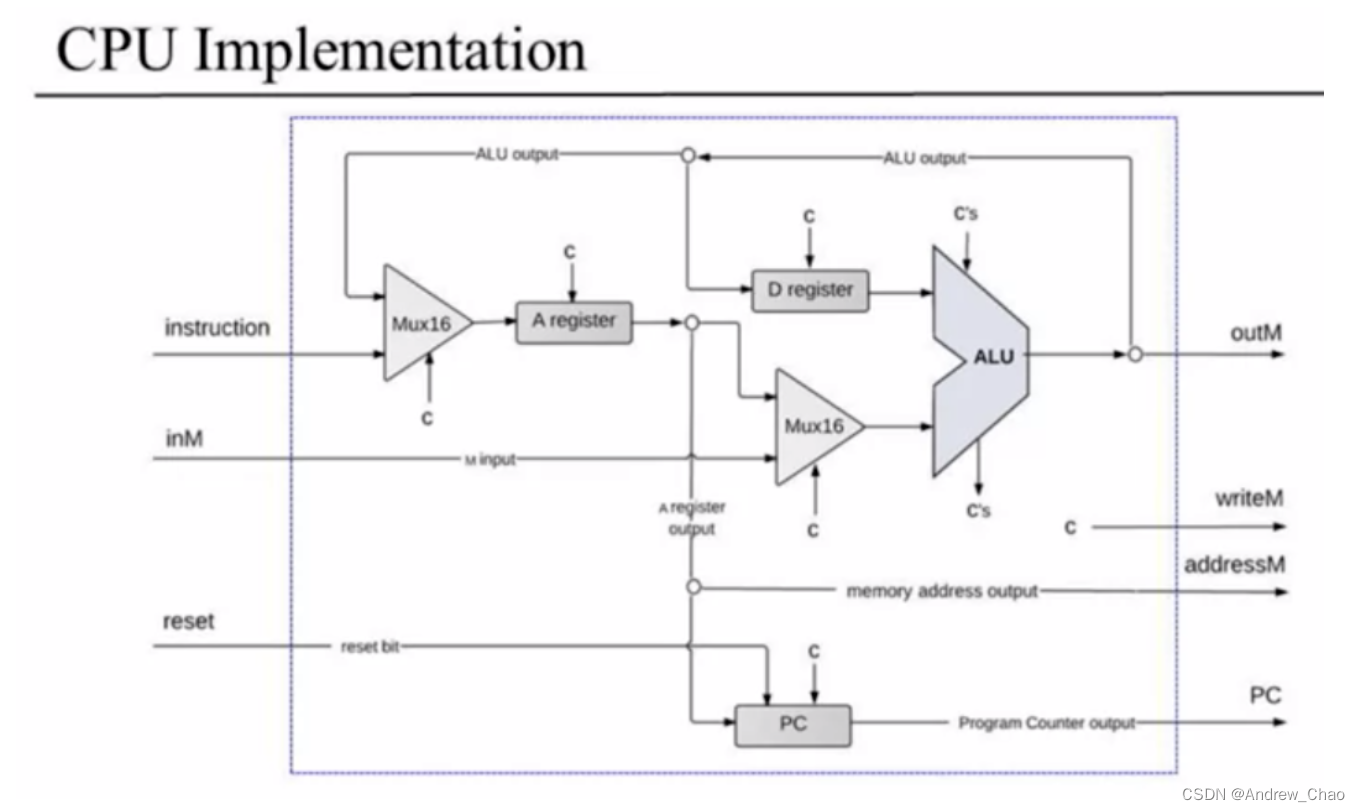

一个化简版的CPU结构大致长这样：

Clock cycle时钟周期决定计算机的运行速度。

CPU clock cycle is measure in gHz(Gigahertz). 1gHz is equal to 10 ⁹ Hz(hertz). A hertz means a second. So 1Gigahertz means 10 ⁹ cycles per second.

时钟周期越小，计算机处理效率越高。

Clock cycle = 1/clock rate
CPU Time =  number of clock cycle / clock rate

假设一系列指令要实现两数相加，具体的实现如下。

第一步，LOAD_A 8: 假设RAM中的指令是<1100 1000>前四位是操作码(op code)后面是所保存的数据。指令需要解码来载入A，即将指令后四位数据1000存入寄存器(register)。

第二步，LOAD_B 2:

和上述类似。

第三步，ADD B A:

控制单元(CU)告诉ALU将两数相加，并将最终结果存回到A

第四步，STORE_A 存储。

值得一提的是，CPU性能由程序执行时间决定。

Performance = 1/execution time
Relative performance = execution time 1/ execution time 2

假设一个程序要执行20ms，则CPU性能就是1/20 = 0.05ms

什么是单周期CPU，多周期CPU，流水线CPU?

单周期CPU一个时钟周期完成一条指令。时钟周期由需要执行时间最长的那个指令所决定。

多周期CPU是将一条指令的执行分成多个阶段执行分成多个阶段，每个阶段用一个周期完成。假设每执行一条指令要花n个时钟周期，则计算机CPI（Cycle Per Instruction）（每条指令的时钟周期数）为n。

举一个极端的例子，假设有三条指令，执行时间分别为3s 5s 7s

单周期CPU就会将每条指令的执行时间设置为7秒，三个周期执行完，共执行21秒。

多周期CPU执行大致相当于如果时钟周期为3s

当然这个例子非常极端，现代CPU的处理速度远远快于这个例子。CPU主频到了2.5Ghz上下，浮点运算加减大致3-5个周期，乘除需要10-20个周期，频率2.5Ghz，G是($10^9$)，因此CPU每秒可以计算上亿次。况且CPU是使用流水线作业，能提高数倍，甚至数十倍。

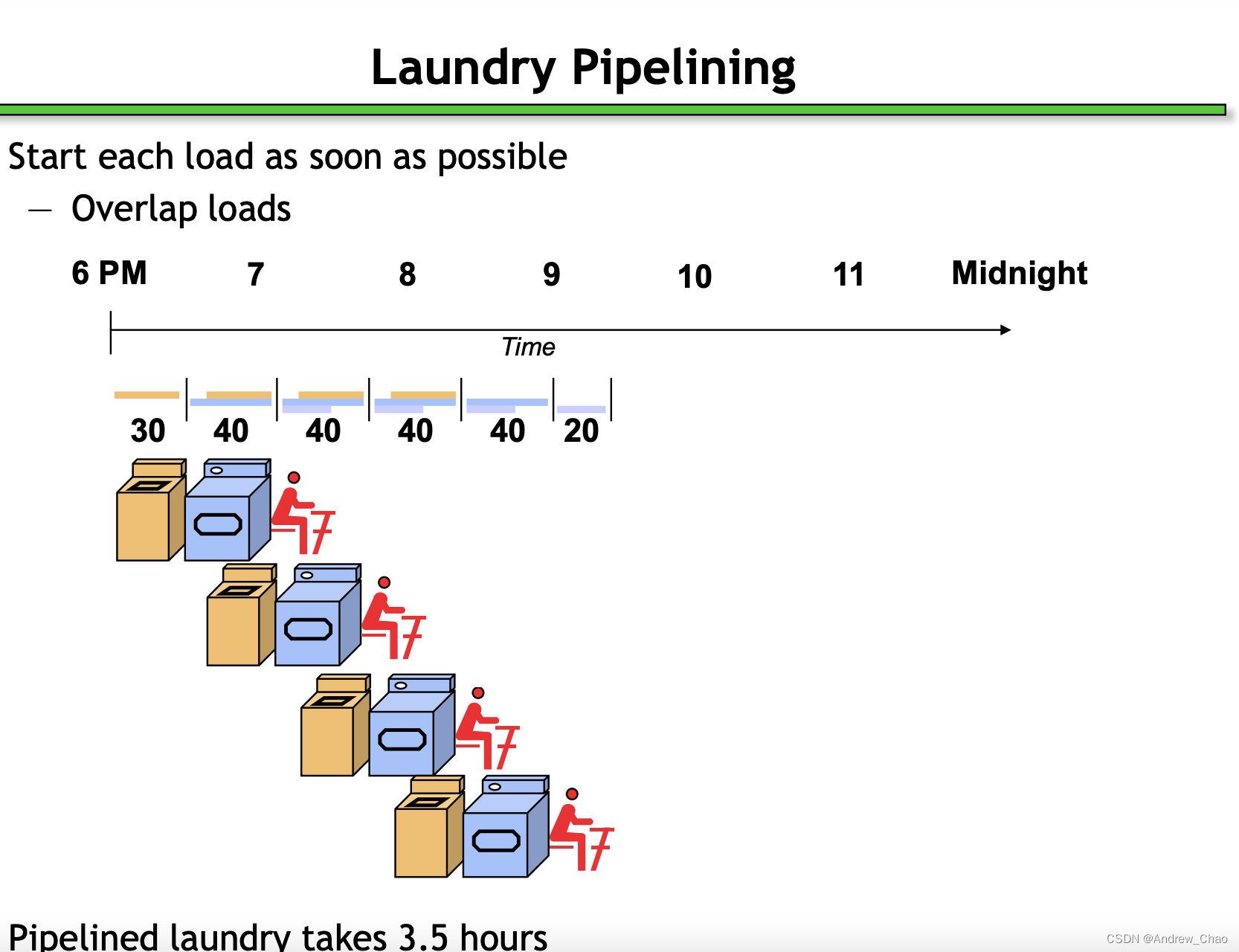

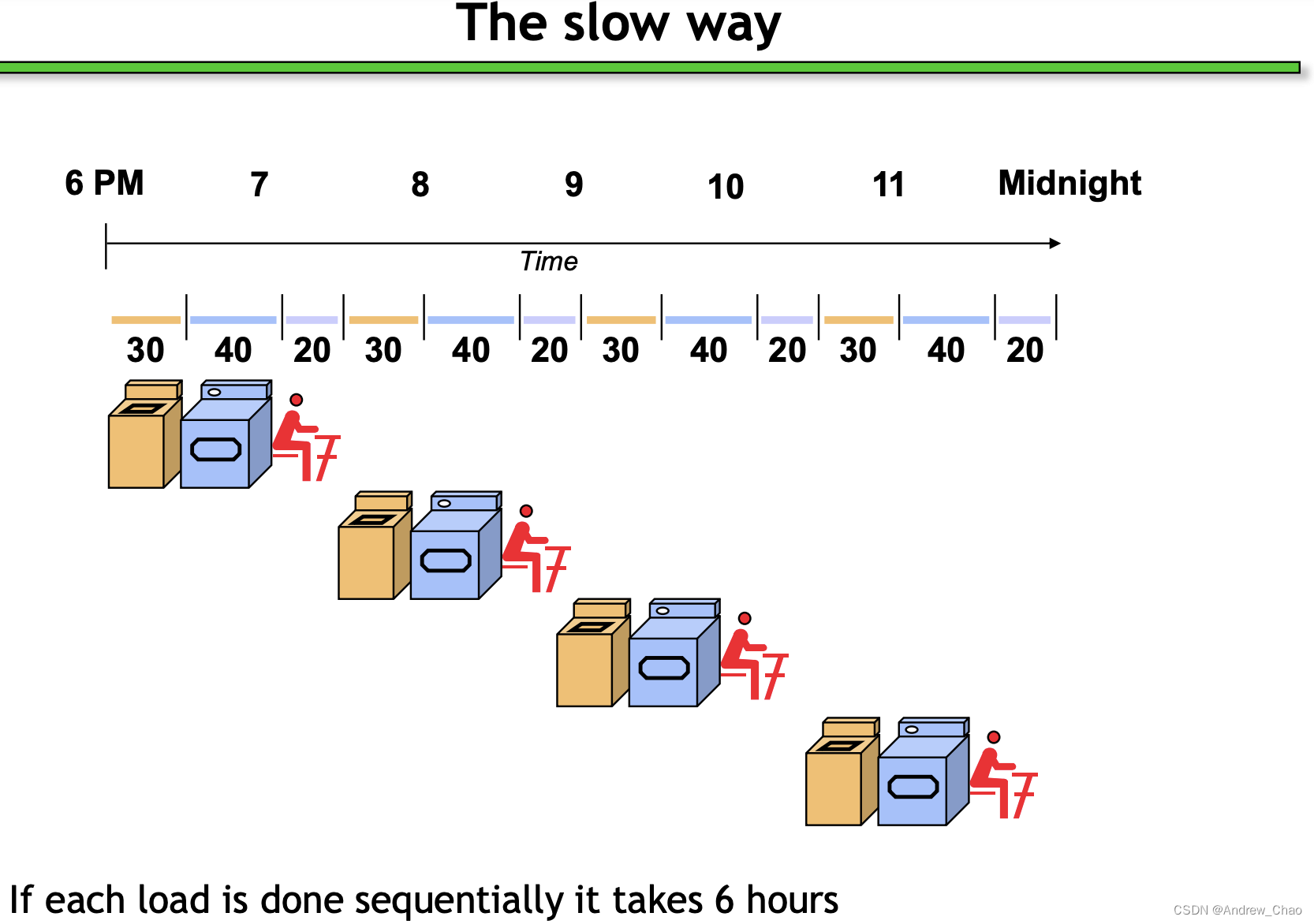

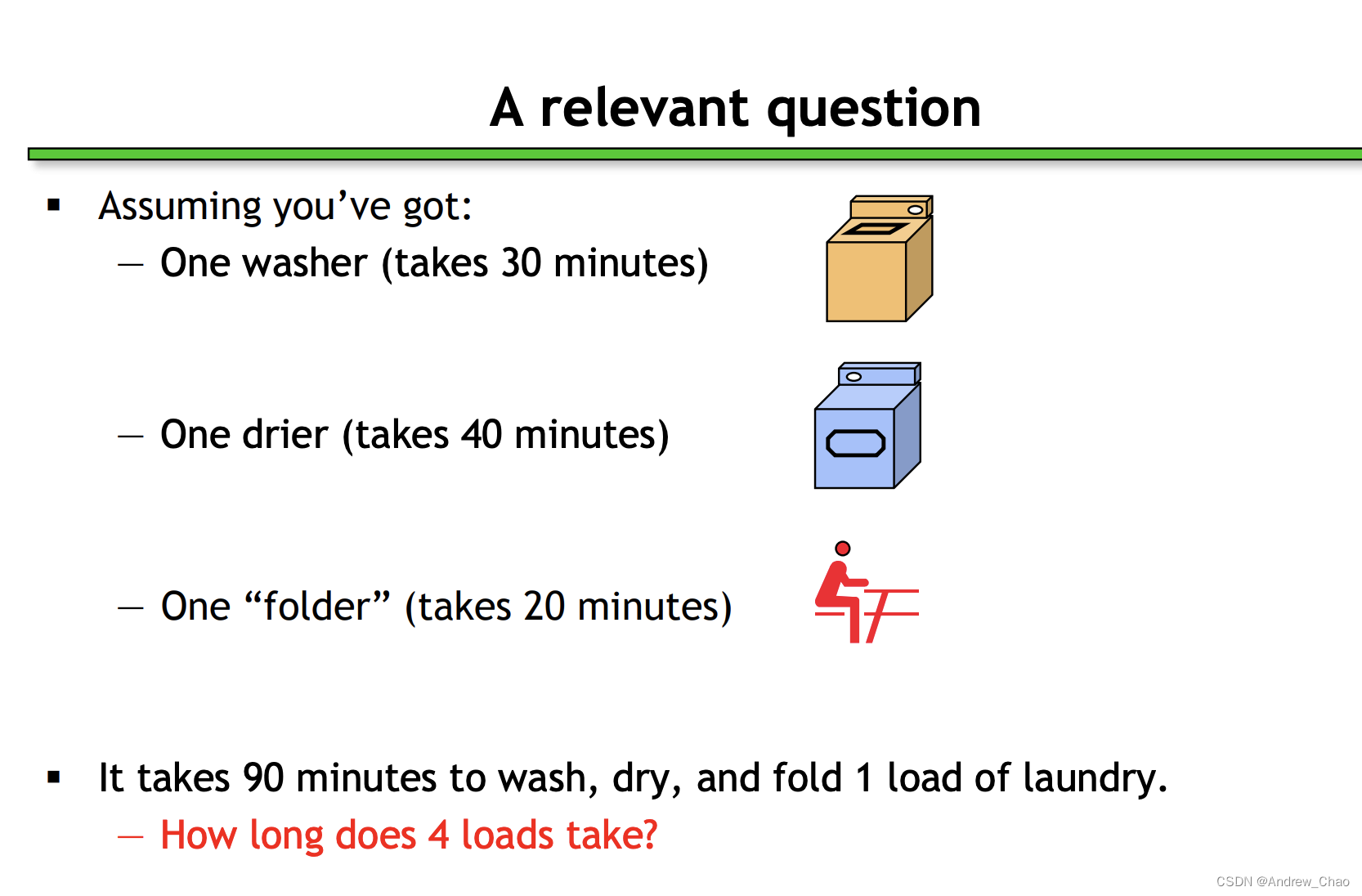

至于流水线CPU就更有意思了。有点像统筹安排，或者工厂流水线那样。具体如图所示。

流水线不提高任何一次整理衣物的效率，而是将整个系统安排起来，在有需求和有空缺的时候进行作业，从而从整个系统的角度优化处理速度。
