老人跌倒监测发短信报警系统

开放未来科技

于 2025-04-05 23:26:58 发布

阅读量1.4k

点赞数 29

文章标签：老人跌倒发短信 GPS定位防摔报警

本文链接：https://blog.csdn.net/qq_52271637/article/details/147017539

版权

【老人跌倒发短信 GPS定位防摔报警】

随着全球老龄化进程的不断加剧，老年人群体的健康和安全问题日益受到关注。跌倒是老年人常见的事故之一，往往会导致严重的身体伤害，甚至危及生命。据世界卫生组织统计，每年有数百万老年人因跌倒受伤，其中许多人需要住院治疗。如何有效地监测和预防老年人跌倒已成为社会各界亟待解决的重要课题。因此设计了一套基于MPU6050运动传感器结合北斗+GPS定位模块的老年人跌倒监测系统。该系统通过实时监测老年人的运动状态，能够在检测到跌倒时立即触发蜂鸣器报警，并向预设的手机号码发送包含经纬度信息的报警短信。通过这种方式，能够迅速通知家属或护理人员采取紧急措施，有效降低跌倒带来的风险。此外，系统还配备了显示屏和按键，用户可以方便地设置接收报警短信的电话号码、控制蜂鸣器的打开或关闭、校准传感器以及查看经纬度信息。这种交互设计不仅提升了系统的实用性，还增强了用户的使用体验。设计为老年人提供了一种高效、可靠的跌倒监测和报警解决方案，能够在第一时间发出警报并提供位置信息，为家庭成员和护理人员争取宝贵的救援时间。同时，该系统的设计理念和技术方法也为其他类似场景的应用提供了参考，对于推动智能健康监测设备的发展具有重要的现实意义。

功能演示视频

材料清单

STM32单片机核心板
ST7735-TFT显示屏
MPU6050-9轴运动传感器
Air530-GPS北斗定位模块
SIM800C-GSM发短信模块
5V有源蜂鸣器
按键、三极管、开关、电阻、电容器、供电插头、供电线等小零件

功能简介

MPU6050运动传感器实时监测老人是否跌倒，将数据发送给单片机处理；
北斗+GPS定位模块实时采集位置数据，将数据发送至单片机处理；
当监测到老人跌倒，会打开蜂鸣器报警（蜂鸣器打开状态），并向设置的手机号发送报警短信，报警短信内包含经纬度位置信息；
显示屏显示用户界面，方便用户交互，还可以显示经纬度数值用于查看位置；
用户可以通过按键设置接收报警短信的电话号码，设置蜂鸣器打开或关闭报警，设置传感器校准以及进入经纬度查看功能；
当发生跌倒报警后，如果并未造成严重伤害，用户可以通过按键取消报警；

程序

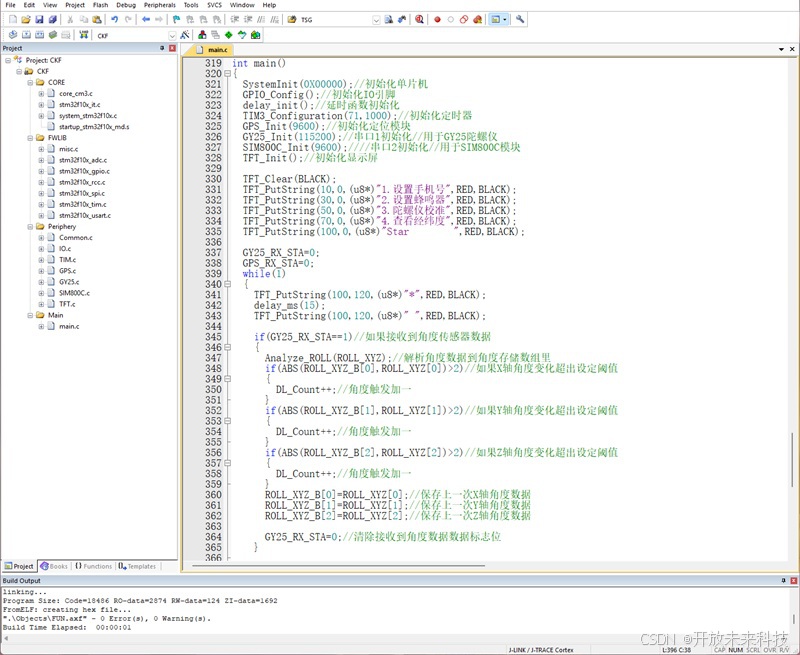

单片机程序采用C语言和Keil编程软件开发。程序采用模块化编程，使得代码结构清晰，易于理解和维护。每个模块负责特定的功能，便于开发者快速找到所需部分。由于模块之间的独立性，修改某一模块的代码不会影响其他模块，降低了出错的风险，简化了维护过程。新功能可以通过添加新模块或修改现有模块来实现，而不需要重写整个系统，增强了系统的灵活性。随着需求的变化，模块化程序方便地进行调整和优化以适应新的要求。

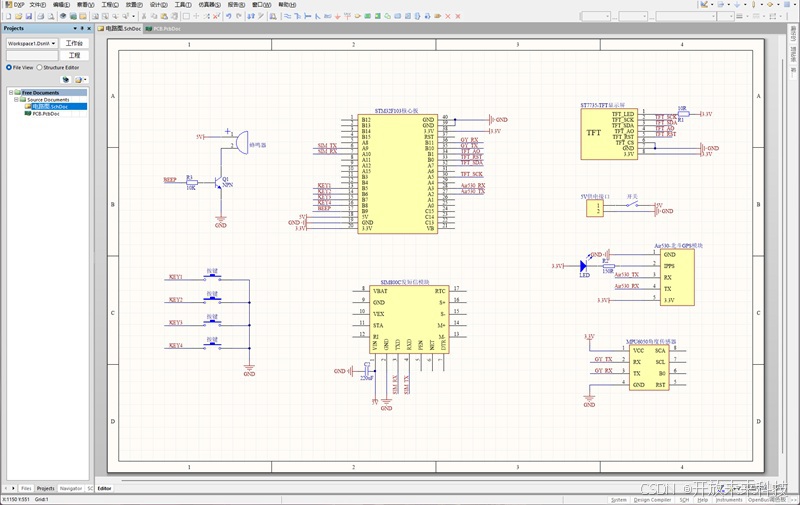

电路图

电路图采用Altium Designer软件进行绘制。绘制电路图采用的是正规的网络标号画法，通过网络标号标明各个模块之间如何连接，电路原理图采用网络标号进行连接绘制是正规画法，引脚上会有字符标号，标号一样的就是连在一起，比如标记3.3V的位置都相当于是接在一起，这样绘制的原理图比直接用线连的要干净清晰。通过标号，电路图的各个部分能够更容易地被理解，特别是在复杂电路中，网络标号有助于跟踪信号流动和连接关系。网络标号提供了一个标准化的方式来描述电路，使得不同版本和不同文档之间保持一致，减少了误解和混淆。对于学习电路理论的初学者，网络标号可以帮助更好地理解电路的结构和功能，提升学习效果。

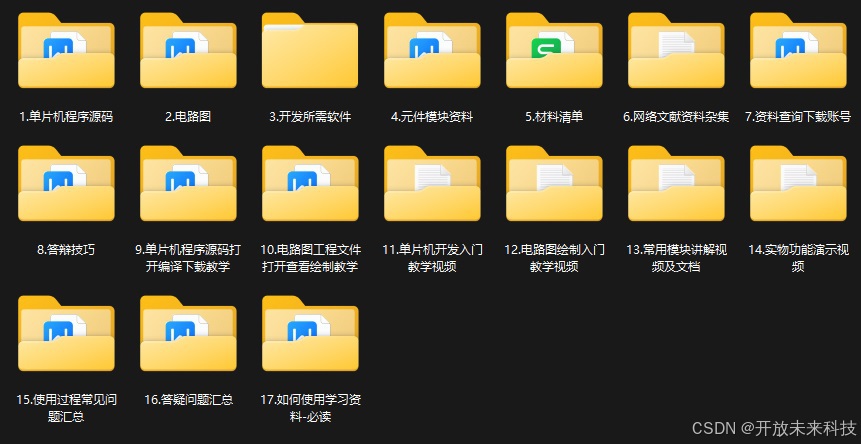

资料概述

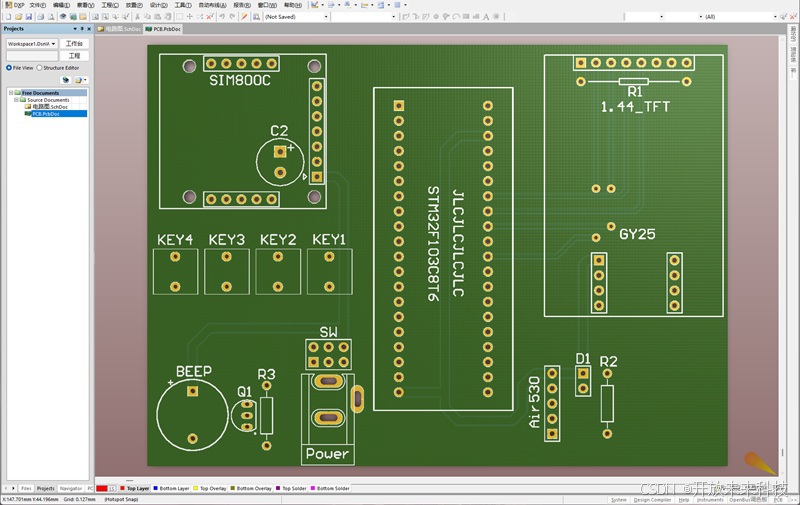

单片机程序源码文件夹内含Keil工程源码和单片机程序源码指导手册；电路图文件夹内含电路原理图、PCB图（PCB板版本包含PCB图，万用板版本不包含PCB图）、电路图指导手册；开发所需软件文件夹内含Keil软件、Altium Designer软件等软件下载链接；元件模块资料文件夹内含电路设计所使用的元件模块数据手册及资料；材料清单文件夹内含设计所需材料的BOM清单；网络文献资料杂集文件夹内含网络搜集的单片机、电路、文献、模电、数电等各类学习资料；资料查询下载账号文件夹内含知网、维普、万方等平台资料下载账号；汇报演讲技巧文件夹内含答辩汇报演讲应对技巧讲解；单片机程序源码打开编译下载教学文件夹内含Keil软件安装教学和单片机程序打开、编译、下载教学；电路图工程文件打开查看绘制教学文件夹内含Altium Designer软件安装教学和电路图打开、查看、绘制教学；单片机开发入门教学视频文件夹内含单片机入门教学系列视频链接；电路图绘制入门教学视频文件夹内含电路图绘制入门教学系列视频链接；常用模块讲解视频及文档文件夹内含常用模块如单片机核心板模块、WiFi模块、显示屏模块、传感器模块、继电器模块等教学视频链接和文档；实物功能演示视频文件夹内含设计所实现的功能演示视频链接；使用过程常见问题汇总文件夹内含设计使用过程常见的问题及解决方法教学文档；答疑问题汇总文件夹内含答疑环节记录的问题(单独购买资料不提供技术答疑)；如何使用学习资料文件夹内含单片机程序源码、电路图、电脑上位机程序源码等学习使用教学文档；
