【智能家居环境监测单片机物联网 WiFi远程手机APP 甲醛】

随着城市化进程的加快，环境污染问题日益突出，尤其是室内空气质量的恶化已成为全球范围内亟待解决的重要课题。甲醛、一氧化碳、有害气体、PM2.5的浓度超标，对人类健康构成了严重威胁。根据世界卫生组织的报告，空气污染是导致多种疾病的重要因素，尤其是呼吸道和心血管疾病。因此，实时监测和控制室内空气质量，对于保护人们的健康具有重要意义。随着物联网（IoT）技术的飞速发展，智能传感器、云计算和移动应用程序的结合，为环境监测提供了全新的解决方案。通过板载WiFi模块与OF-Link云平台的连接，可以实现环境数据的实时采集、传输和分析。这种技术的应用，不仅提高了数据处理的效率，也为用户提供了便捷的操作界面，使其能够随时监控环境状况并进行相应的控制。此外，现代用户对居住环境的要求日益提高，尤其是在健康意识增强的背景下，用户希望能够通过简单易用的手机APP随时获取环境信息，并根据实际情况进行调节。项目中的自动报警和远程控制功能，能够有效满足用户的个性化需求，提高生活质量。综上所述，本项目的研究背景和意义不仅体现在环境保护的迫切需求上，更在于通过先进技术的应用，实现对室内空气质量的有效监控和控制，提升用户的生活品质，推动智能家居的发展。

功能演示视频

材料清单

STM32单片机核心板
ESP8266-WiFi无线通信模块
ST7735-TFT显示屏
ZH08-CH2O甲醛传感器
MQ135有害气体传感器
MQ7一氧化碳传感器
MQ2烟雾传感器
GP2Y1014AU-PM2.5传感器
DHT11温湿度传感器
HF46F-5V继电器
5V直流风扇
3.3V有源蜂鸣器
按键、开关、三极管、电容器、电阻、供电插头、供电线等小零件

功能简介

板载WiFi模块连接OF-Link云平台，将数据发送至云平台，手机APP连接OF-Link云平台并获取数据，手机APP程序解析数据刷新屏幕，实现手机APP远程显示功能；
手机APP连接OF-Link云平台，将数据发送至云平台，板载WiFi模块连接OF-Link云平台并获取数据，单片机程序解析数据执行相应的操作，实现手机APP远程控制功能；
甲醛传感器实时采集环境甲醛浓度，将数据发送给单片机解析；
有害气体传感器实时采集环境有害气体浓度，将数据发送给单片机解析；
一氧化碳传感器实时采集环境一氧化碳浓度，将数据发送给单片机解析；
烟雾传感器实时采集环境烟雾浓度，将数据发送给单片机解析；
PM2.5传感器实时采集环境PM2.5值，将数据发送给单片机解析；
温湿度传感器实时采集环境温湿度值，将数据发送给单片机解析；
将传感器采集的甲醛浓度、有害气体浓度、一氧化碳浓度、烟雾浓度、PM2.5值、温湿度值实时显示在TFT显示屏上，方便用户查看；
可以通过按键设置甲醛报警浓度阈值、有害气体报警浓度阈值、一氧化碳报警浓度阈值、烟雾报警浓度阈值、PM2.5报警阈值；
当传感器采集的实时值超出按键设置的阈值，会立即启动蜂鸣器报警，并打开风扇通风；
通过WiFi将各个传感器采集的数据和报警状态通过云平台远程发送至手机APP显示；
手机APP可以控制自动或手动模式，自动模式下判断环境是否超标自动打开或关闭风扇，手动模式下通过APP远程控制打开或关闭风扇；

程序

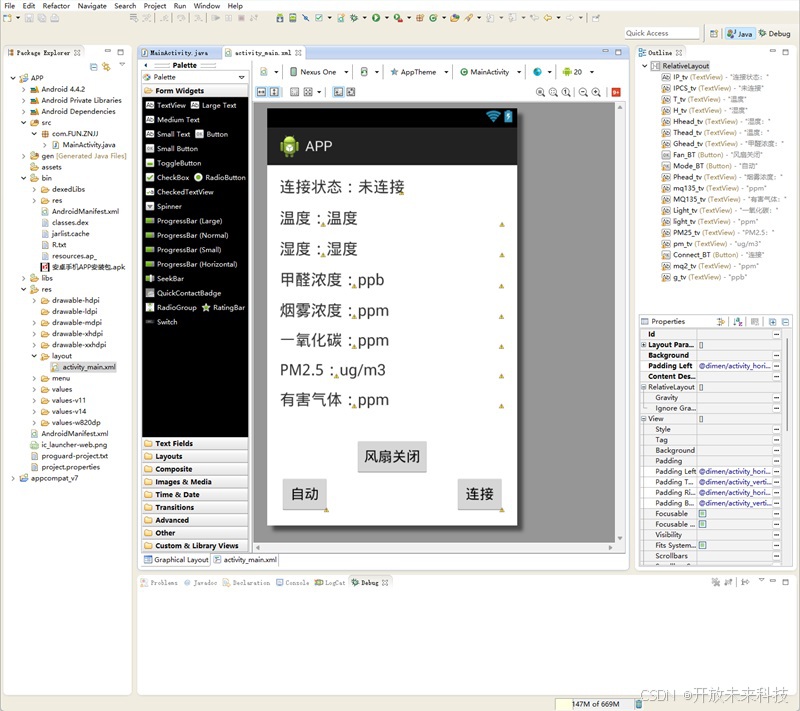

单片机程序采用C语言和Keil编程软件开发，手机APP程序采用Java语言和Eclipse编程软件开发。程序采用模块化编程，使得代码结构清晰，易于理解和维护。每个模块负责特定的功能，便于开发者快速找到所需部分。由于模块之间的独立性，修改某一模块的代码不会影响其他模块，降低了出错的风险，简化了维护过程。新功能可以通过添加新模块或修改现有模块来实现，而不需要重写整个系统，增强了系统的灵活性。随着需求的变化，模块化程序方便地进行调整和优化以适应新的要求。

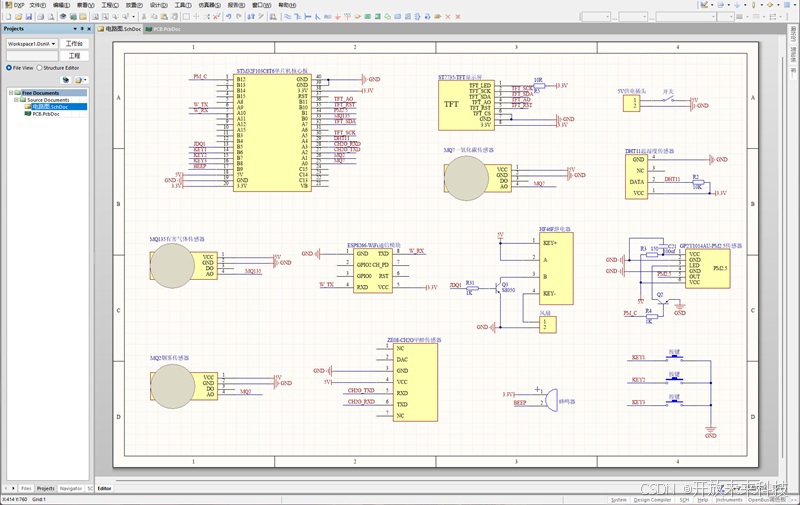

电路图

电路图采用Altium Designer软件进行绘制。绘制电路图采用的是正规的网络标号画法，通过网络标号标明各个模块之间如何连接，电路原理图采用网络标号进行连接绘制是正规画法，引脚上会有字符标号，标号一样的就是连在一起，比如标记3.3V的位置都相当于是接在一起，这样绘制的原理图比直接用线连的要干净清晰。通过标号，电路图的各个部分能够更容易地被理解，特别是在复杂电路中，网络标号有助于跟踪信号流动和连接关系。网络标号提供了一个标准化的方式来描述电路，使得不同版本和不同文档之间保持一致，减少了误解和混淆。对于学习电路理论的初学者，网络标号可以帮助更好地理解电路的结构和功能，提升学习效果。

资料概述

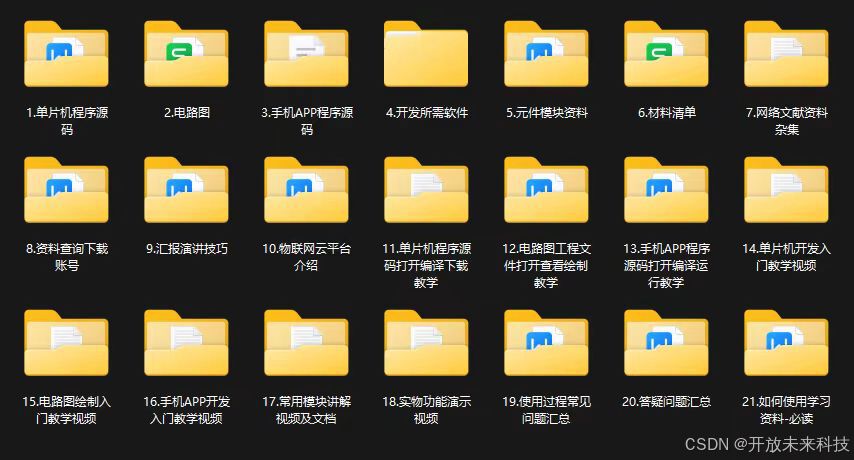

单片机程序源码文件夹内含Keil工程源码和单片机程序源码指导手册；电路图文件夹内含电路原理图、PCB图（PCB板版本包含PCB图，万用板版本不包含PCB图）、电路图指导手册；手机APP程序源码文件夹内含Eclips工程源码和手机APP程序源码指导手册；开发所需软件文件夹内含Keil软件、Altium Designer软件、Eclipse虚拟机等软件下载链接；元件模块资料文件夹内含电路设计所使用的元件模块数据手册及资料；材料清单文件夹内含设计所需材料的BOM清单；网络文献资料杂集文件夹内含网络搜集的单片机、电路、文献、模电、数电等各类学习资料；资料查询下载账号文件夹内含知网、维普、万方等平台资料下载账号；汇报演讲技巧文件夹内含答辩汇报演讲应对技巧讲解；物联网云平台介绍文件夹内含对所使用云平台的介绍和原理讲解；单片机程序源码打开编译下载教学文件夹内含Keil软件安装教学和单片机程序打开、编译、下载教学；电路图工程文件打开查看绘制教学文件夹内含Altium Designer软件安装教学和电路图打开、查看、绘制教学；手机APP程序源码打开编译运行教学文件夹内含Eclipse虚拟机软件安装教学和手机APP程序打开、编译、运行教学；单片机开发入门教学视频文件夹内含单片机入门教学系列视频链接；电路图绘制入门教学视频文件夹内含电路图绘制入门教学系列视频链接；手机APP开发入门教学视频文件夹内含手机APP开发入门教学系列视频链接；常用模块讲解视频及文档文件夹内含常用模块如单片机核心板模块、WiFi模块、显示屏模块、传感器模块、继电器模块等教学视频链接和文档；实物功能演示视频文件夹内含设计所实现的功能演示视频链接；使用过程常见问题汇总文件夹内含设计使用过程常见的问题及解决方法教学文档；答疑问题汇总文件夹内含答疑环节记录的问题(单独购买资料不提供技术答疑)；如何使用学习资料文件夹内含单片机程序源码、电路图、手机APP程序源码等学习使用教学文档；
