STM32单片机的蓝牙胎压监测系统

最新推荐文章于 2025-04-28 22:08:42 发布

开放未来科技

最新推荐文章于 2025-04-28 22:08:42 发布

阅读量1k

点赞数 37

文章标签：胎压语音播报发短信蓝牙汽车

本文链接：https://blog.csdn.net/qq_52271637/article/details/147373377

版权

【胎压汽车单片机蓝牙发短信语音播报】

在现代汽车技术不断发展的背景下，胎压监测系统作为重要的安全保障措施，逐渐受到重视。胎压不足或过高不仅影响车辆的操控性和燃油效率，还可能导致轮胎爆胎，严重时威胁驾驶安全。因此，实时监测胎压和温度数据显得尤为重要。本项目旨在通过单片机和蓝牙技术构建一个高效的胎压监测系统，提升车辆安全性。该系统通过气压和温度传感器实时采集轮胎数据，利用蓝牙模块将信息无线传输至主控板，并在TFT显示屏上直观展示。这种无线传输方式简化了传统有线连接的复杂性，提高了系统的灵活性和可靠性。此外，用户可通过按键设置不同的模式，以适应夏季和冬季的胎压需求，进一步增强了系统的智能化。一旦检测到胎压异常，系统不仅通过显示屏提醒用户，还能发送短信报警，确保车主及时采取措施，降低事故风险。同时，通过语音播报功能，增强了系统的人机交互体验。综上所述，该胎压监测系统的研究具有重要的实践意义，不仅可以提升车辆的安全性，还能为用户提供更为便利的使用体验，推动智能汽车技术的发展。

功能演示视频

材料清单

STM32单片机核心板
HC-05蓝牙通信模块
SIM800C发短信模块
ST7735-TFT显示屏
XGZP6847A胎压传感器
DS18B20温度传感器
JQ8400语音播报模块
HF46F继电器
按键、喇叭、LED灯、开关、电阻、三极管、供电插头、供电线等小零件

功能简介

采集板的气压传感器实时监测汽车胎压数据，经单片机处理后，通过蓝牙模块将数据无线发送给主控板；
采集板的温度传感器实时监测汽车轮胎温度数据，经单片机处理后，通过蓝牙模块将数据无线发送给主控板；
主控板通过蓝牙接收到胎压、温度数据后，经单片机处理后，显示到TFT显示屏，方便用户查看；
可以通过主控板的按键下达轮胎加压或降压控制指令，经蓝牙无线发送给采集板的单片机处理后，控制对应的继电器驱动执行加压或降压（实物通过LED灯模拟表示加压或降压）；
可以通过主控板的按键下设置夏天模式或冬天模式以切换不同的胎压监测报警范围，TFT显示屏显示监测模式状态和胎压监测报警范围；
当监测到爆胎时，TFT显示屏显示爆胎警告，并通过发短信模块发送报警短信到指定的手机号中；
加压操作、降压操作、胎压过高、胎压过低以及爆胎警告时会通过语音播报模块播报对应的提示音提醒用户；

程序

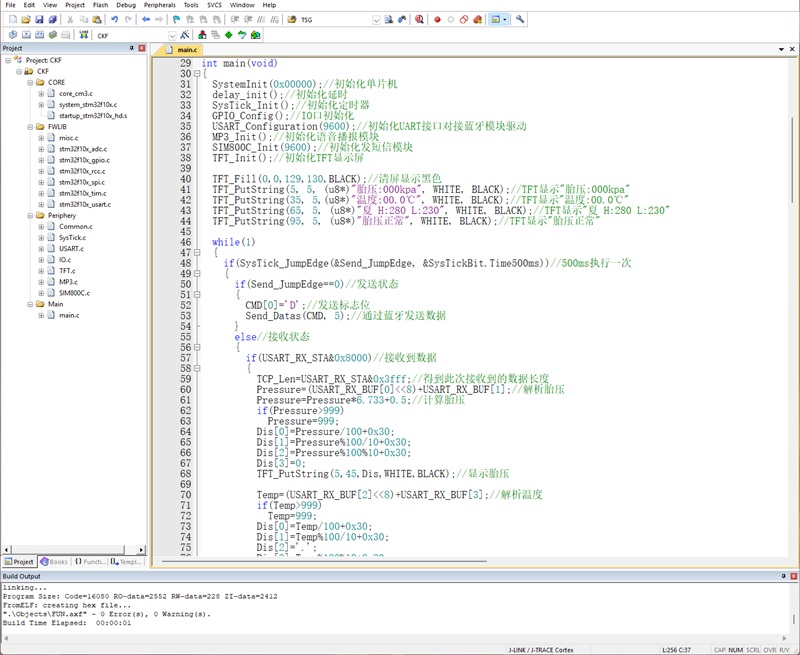

单片机程序采用C语言和Keil编程软件开发。程序采用模块化编程，使得代码结构清晰，易于理解和维护。每个模块负责特定的功能，便于开发者快速找到所需部分。由于模块之间的独立性，修改某一模块的代码不会影响其他模块，降低了出错的风险，简化了维护过程。新功能可以通过添加新模块或修改现有模块来实现，而不需要重写整个系统，增强了系统的灵活性。随着需求的变化，模块化程序方便地进行调整和优化以适应新的要求。

电路图

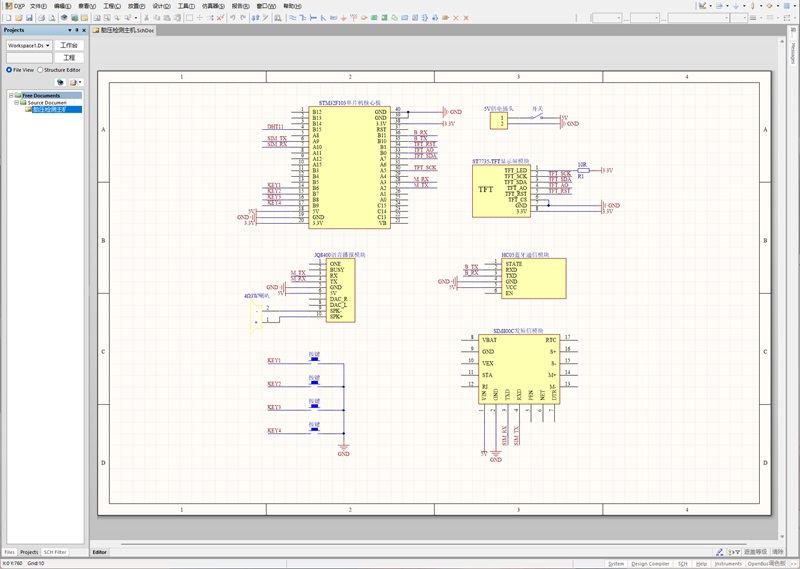

电路图采用Altium Designer软件进行绘制。绘制电路图采用的是正规的网络标号画法，通过网络标号标明各个模块之间如何连接，电路原理图采用网络标号进行连接绘制是正规画法，引脚上会有字符标号，标号一样的就是连在一起，比如标记3.3V的位置都相当于是接在一起，这样绘制的原理图比直接用线连的要干净清晰。通过标号，电路图的各个部分能够更容易地被理解，特别是在复杂电路中，网络标号有助于跟踪信号流动和连接关系。网络标号提供了一个标准化的方式来描述电路，使得不同版本和不同文档之间保持一致，减少了误解和混淆。对于学习电路理论的初学者，网络标号可以帮助更好地理解电路的结构和功能，提升学习效果。

资料概述

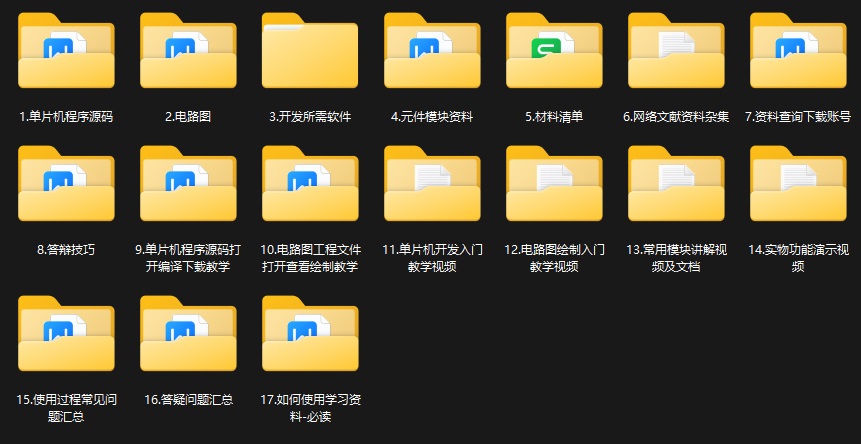

单片机程序源码文件夹内含Keil工程源码和单片机程序源码指导手册；电路图文件夹内含电路原理图、PCB图（PCB板版本包含PCB图，万用板版本不包含PCB图）、电路图指导手册；开发所需软件文件夹内含Keil软件、Altium Designer软件等软件下载链接；元件模块资料文件夹内含电路设计所使用的元件模块数据手册及资料；材料清单文件夹内含设计所需材料的BOM清单；网络文献资料杂集文件夹内含网络搜集的单片机、电路、文献、模电、数电等各类学习资料；资料查询下载账号文件夹内含知网、维普、万方等平台资料下载账号；汇报演讲技巧文件夹内含答辩汇报演讲应对技巧讲解；单片机程序源码打开编译下载教学文件夹内含Keil软件安装教学和单片机程序打开、编译、下载教学；电路图工程文件打开查看绘制教学文件夹内含Altium Designer软件安装教学和电路图打开、查看、绘制教学；单片机开发入门教学视频文件夹内含单片机入门教学系列视频链接；电路图绘制入门教学视频文件夹内含电路图绘制入门教学系列视频链接；常用模块讲解视频及文档文件夹内含常用模块如单片机核心板模块、WiFi模块、显示屏模块、传感器模块、继电器模块等教学视频链接和文档；实物功能演示视频文件夹内含设计所实现的功能演示视频链接；使用过程常见问题汇总文件夹内含设计使用过程常见的问题及解决方法教学文档；答疑问题汇总文件夹内含答疑环节记录的问题(单独购买资料不提供技术答疑)；如何使用学习资料文件夹内含单片机程序源码、电路图、电脑上位机程序源码等学习使用教学文档；
