【元器件专题】电容核心知识-有极性电容（一）

先来看几张图片：

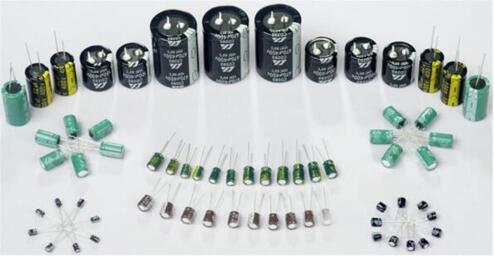

如图是插件的铝电解电容

一、插件电解电容

1、电容的容量

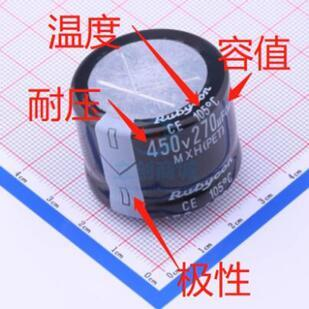

如图中直接标识此电容容量值为270uF。电容的基本单位为F（法拉），但法拉单位非常大，一般超级电容才会用到这么大的单位；对于我们实际电路设计应用中的电容单位通常uF，nF，PF.

插件铝电解电容设计常用容量：

插件铝电解电容常用容量（μF）	4.7	10	22	33	47	100	220	330	470	680	1000	2200

2、电容的耐压值

插件铝电解电容常用耐压（V）	200	250	350	400	450	500

铝电解电容工作电压设计通常放余量 80%，一般是 100V 及以下认为是低压电容，100V 以上认为是高压电容。

3、电容适用的最大温度

除了电容量，电压两个重要参数，电解电容本体还会显示电容适用的最大温度，如电容本体显示为105℃。

对于铝电解电容常见的适用低温有：-40℃，-25℃，常见的适用高温有：85℃，105℃，可以记住。

二、贴片铝电解电容

3个重要的参数：

1. 电容量

插件铝电解电容常用容量（μF）	4.7	10	22	33	47	100	220	330	470

2. 电压

| 贴片铝电解电容常用电压（V） | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | 100 |

贴片电解电容工作电压也通常设计为标称电压的80%。

电压越大，容量越大，个体及高度都会越大

3. 负极

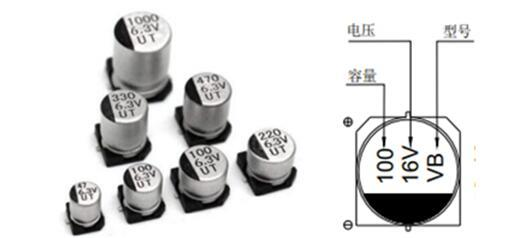

贴片铝电解电容本体黑色丝印一边为电容负极引脚。

4. 电容适用的最大温度

对于贴片铝电解电容常见温度最低有-40℃，-55℃，常见温度最高有 85℃，105℃。

三、钽电解电容

它一般用在要求高可靠性、长寿命的电路里，像工业控制设备、通信基站这些。因为钽电解电容的稳定性好，能在高温、高频的环境下稳定工作，而且它的容量精度也比较高，对于一些对电源滤波、信号耦合要求严格的电路，比如精密仪器、医疗设备里的电路，就很合适。不过它也有缺点，比如价格相对贵一些，而且怕过电压，使用的时候得注意这些问题。

3个重要的参数：

1. 电容量

钽电容常用容量
1uF
1.5uF
2.2uF
3.3uF
4.7uF
6.8uF
10uF
22uF
33uF
47uF
68uF
100uF
150uF
220uF
330uF
470uF

2. 电压

钽电容常用电压	4V	6.3V	10V	16V	20V	25V	35V	50V

钽电解电容工作电压也通常设计为标称电压的80%。

3. 极性

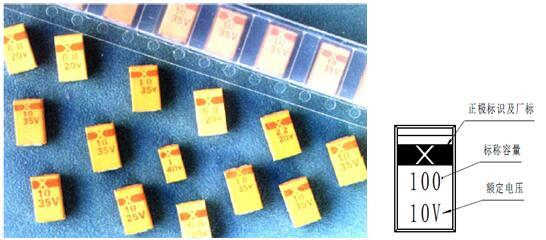

对于钽电解电容来说，丝印比较特别，有横杠丝印的一端为正极，要特别注意

4. 温升

钽电容的温度范围通常为−55°C to +125°C

5. 精度

钽电容的常见精度：±10%，±20%。

6. 封装尺寸

贴片钽电容根据不同电压及不同容量，有不同的封装尺寸：如：3216，3528 ，6032，7343，7360，分别代表长宽，为 mm 单位。

7. 优点

• 钽电容的频率特性也很好，通常 50KHZ 以下容量非常稳定。
• 钽电容容量不受工作电压影响，容量比较稳定。

• 钽电容温度特性非常好，温度范围内容量基本不受温度影响，这是其他一般电容无法替代的优势。
• 钽电容可以做到大容量，并且小型化，钽电容使用金属钽做介质，钽电容内部没有电解液，很适合在高温下工作。

8. 缺点

• 和贴片电解电容电解一样具有高的 ESR，容易发热影响寿命。
• 价格贵，钽电容接反，温度过高，会自燃和爆炸。
