51单片机基础1——点亮小灯泡

点亮小灯泡实验

单片机的一切功能需要根据原理图进行编程定义。
单片机三要素：

• 原理图
• 管脚定义
• 接线

1. 软硬件条件

• 单片机型号：STC59C52RC
• 开发环境：KEIL4
• 烧录工具：stc-isp

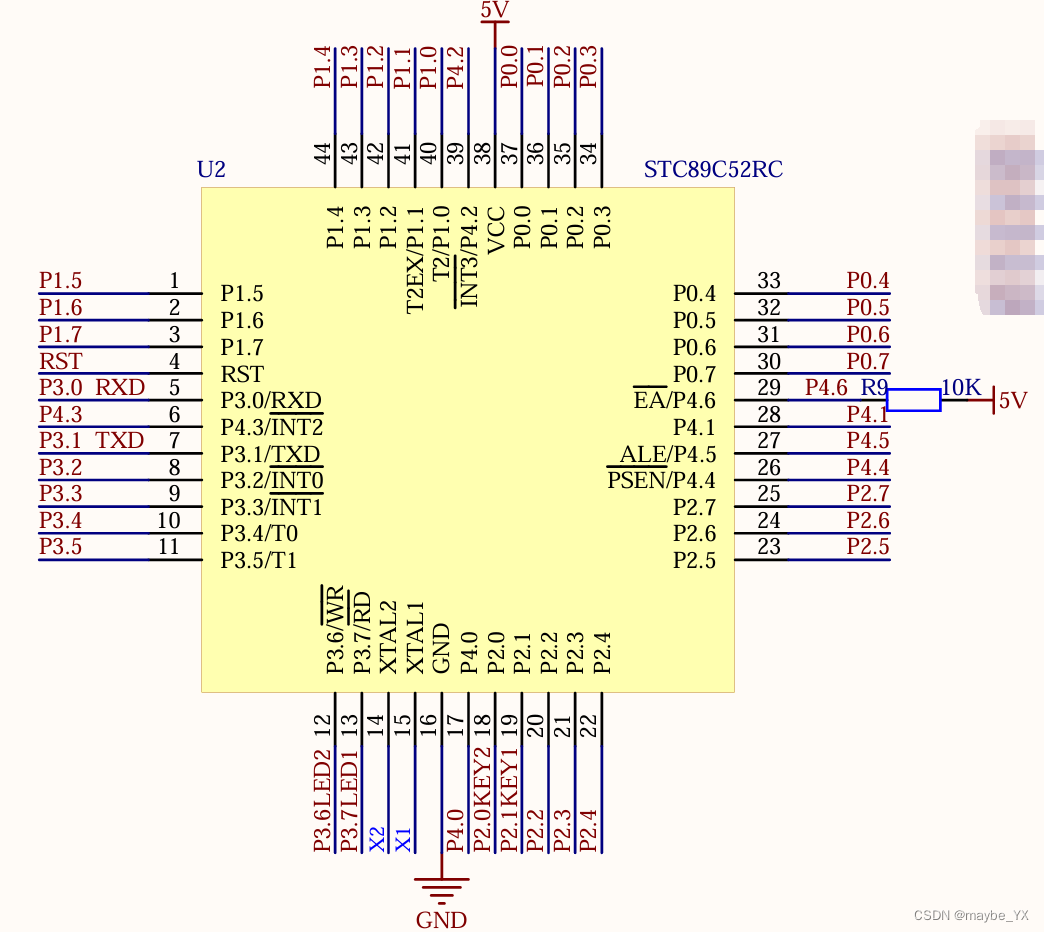

2. 原理图

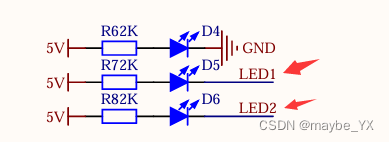

由电路图可以确定LED1 与 LED2接线分别为P3.7，P3.6 ，并且LED1，LED2一段接入5v 电压，故另外一段需要接入低电平才能点亮两个LED。

3. 代码

#include"reg52.h"


// 引脚定义
sbit led1 = P3^7;
sbit led2 = P3^6;

void main()
{
	led1 = 0;//拉低电平
	led2 = 0;
	while(1);
} //

其中，sbit指令：对应可位寻址的一个位，在这里对应这一个管脚。一个管脚只能输出高、低电平所以用一个位就可以表示。sfr指令：用来直接描述硬件地址，即八位地址。
