网线
一、网线划分
根据不同规格的网线有不同的传输距离。网线在传输网络信号,如果超出了网线本身可以承受的距离,信号就会衰减,严重时,网络信号会中断。
五类 Cat5 传输速率:100 Mbps 有效传输距离:100米 (1234类淘汰,5类不常用)
超五类 Cat5e 传输速率:1000 Mbps 有效传输距离:100米
6类线cat6 传输速率:1Gbps的网络,传输频率1~250MHz,最高传输速率1Gbps。超6类线主要应用于千兆位
网络中,传输频率200~250MHz,最高传输速率1000Mbps。7类线适应万兆位以太网技术的应用,传输频率至
少可达500MHz,最高传输速率10Gbps。
性能划分:
现在最常见网线可以分为五类网线(CAT.5)、超五类网线(CAT.5E)、六类网线(CAT.6)、超六类网线(CAT.6A)、七类网线(CAT.7)。
网线类型 | 五类线 | 超五类线 | 六类线 | 超六类线 | 七类线 |
传输速率 | 100Mbps | 250Mbps | 1000Mbps | 10000Mbps | 10000Mbps |
传输距离 | 100米 | 100米 | 100米 | 100米 | 100米 |
传输频率 | 100MHz | 100MHz | 1-250MHz | 500MHz | ≥500MHz |
应用场景 | 100BASE-T和1000BASE-t网络 | 快速以太网及千兆以太网 | 传输速率高于1Gbps的应用 | 万兆以太网 | 高度保密的场景 |
材质划分:
以分为无氧铜,铝线,铜包铝,铝铁类型。含铜量越多网线性能越好,价格也会越高。
网线材质类型 | 特点 |
无氧铜 | 无氧铜材料是最好的,优点是电阻小,传输距离远,普通家用20年左右, 应该问题不大,监控系统POE供电,首选无氧铜材质的网线 |
回收铜 | 回收铜材料含杂质多,高速传输距离略短,这种网线的优点是价格便宜, 寿命也和无氧铜差不多。 |
铜包铝 | 简单来说是铝上面镀了一层铜,优点是价格便宜,但不适合作为家庭预埋 网线。 |
铝、铁 | 铝、铁制作的劣质网线,高速传输距离短、老化快、寿命短、性价比一般。 |
按照使用环境划分:(屏蔽双绞线和非屏蔽双绞线的区别)
分为非屏蔽网线和屏蔽网线。二者区别为:

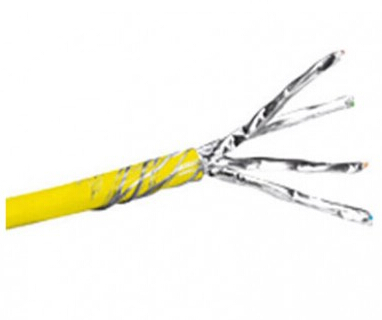

外观上:与非屏蔽线对比,屏蔽线有铝箔、金属编织网的屏蔽层,根据屏蔽层数的不同,可分为单屏蔽和双屏蔽。
作用上:因为存在屏蔽层,屏蔽线对外界的干扰有很强的抵抗作用。在强干扰环境下,屏蔽线更稳定、安全。
屏蔽双绞线电缆的外层由铝铂包裹,用来减少信号干扰,但并不能完全消除,屏蔽双绞线价格相对较高,安装时也要比非屏蔽网线困难。非屏蔽网线无屏蔽外套,直径小,节省空间;重量轻,易弯曲,易安装;将近端干扰减至最小或加以消除;具有阻燃性;具有独立性和灵活性,适用于综合布线。
在实际工作中屏蔽网线需要全部是屏蔽材料,包括屏蔽线缆,屏蔽水晶头,以及屏蔽设备等。在使用时需要正常的接地,接地能更好的屏蔽外来信号,屏蔽网线对综合布线的实施要求很高,必须要求系统中的所有配件都要带屏蔽功能,并且要做良好的接地才能起到作用,否则屏蔽效果会很差。
屏蔽双绞线和非屏蔽双绞线的区别
一、内部结构

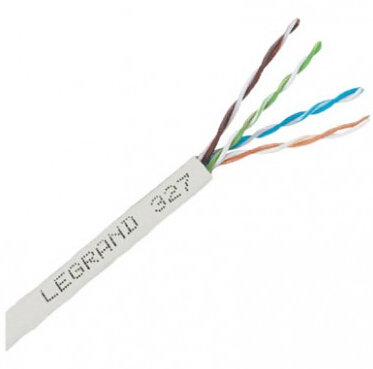

非屏蔽双绞线(UTP):内部只有4对网线,这些网线由四对不同颜色的传输线互相缠绕所组成,每对相同颜色的线传递着来回两方向的电脉冲。UTP没有额外的屏蔽层,只有一层绝缘胶皮包裹。
屏蔽双绞线(STP):内部除了4对网线外,还包含屏蔽层。屏蔽层通常由铝箔和编织网组成,用于减少电磁辐射和外部电磁干扰的影响。根据屏蔽方式的不同,STP又可分为SFTP(双屏蔽双绞线)和FTP(整体屏蔽的屏蔽双绞线)等类型。
二、性能特点
非屏蔽双绞线(UTP):
无屏蔽外套,直径小,组网灵活,更易于安装。价格相对便宜,适用于综合布线。最高仅能支持六类布线系统标准,主要用于传输带宽在250MHz以下的普通网络系统中。在没有特殊性能要求的网络环境中表现良好,但在强干扰环境下可能受到影响。
屏蔽双绞线(STP):
因为存在屏蔽层,对外界的干扰有很强的抵抗作用。在强干扰环境下,STP更稳定、安全。有不同的屏蔽等级的选择,适用于有高压电线、音响设备强电流线等干扰的特殊布线环境。价格相对较高,安装时要比UTP困难,必须配有支持屏蔽功能的特殊连结和施工工艺。在正常良好接地情况下,STP抵制外界耦合噪音的能力是UTP的100-1000倍,即使在屏蔽层没有接地或接地不良的情况下,其抵御能力仍然可为UTP的10倍以上。
三、应用场景
非屏蔽双绞线(UTP):广泛用于以太网(局域网)和电话线中,特别适用于对成本有较高要求的普通网络环境。
屏蔽双绞线(STP):更适用于需要较高抗干扰能力的特殊布线环境,如工业控制网络、数据中心等。
四、安装要求
非屏蔽双绞线(UTP):安装相对简单,只需按照标准流程进行即可。
屏蔽双绞线(STP):安装时要求更加严格,屏蔽层必须接地,且整个系统(包括电缆、插座、跳线和配线架等)均需采用屏蔽器件。同时,建筑物需要有良好的地线系统。在实际施工中,很难做到全部完美接地,因此安装时需特别注意。
二、网线的性能鉴定
1、网线标识识别法
网线护套表皮每隔1米会标注网线线缆的规格,如下图是六类线的标识:CAT6。类型越高性能越好。
2、火烧
正品网线有抗阻燃性。对着外表皮火烧,正品网线的外表皮会逐步熔化变形,但外表皮不会燃烧。否则,网线肯定不达标。
3、磁铁吸
磁铁可以鉴别铁芯线,如果网线被磁铁吸引,说明网线是铁芯线。铁芯线,电阻较大,严重影响传输速率和传输距离,不推荐使用。
4、网线的绕射方向
网线的绕射方向是逆时针绕射而不是顺时针绕的,顺时针绕会对传输数量和传输距离有影响。
5、长度
正品网线的标准长度为305米,假网线可能会长度不足。
三、网线线序-接法
网线水晶头接法分别是直通线和交叉线2种。直通线是线缆两头都是T568A或都是T568B标准;交叉线的做法是一头采用T568A标准,另外一头采用T568B标准。现在网络设备网口都支持自适应,直通线和交叉线都可使用。

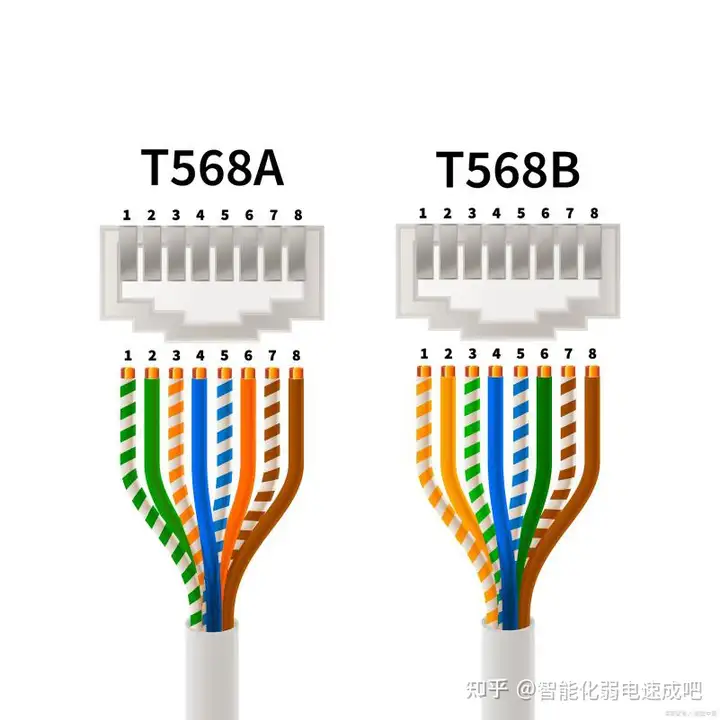

T568A线序:①白绿②绿③白橙④蓝⑤白蓝⑥橙⑦白棕⑧棕
T568B线序:①白橙②橙③白绿④蓝⑤蓝白⑥绿⑦白棕⑧棕
四、网线测试
水晶头制作好后,需要对网线进行检测。一般采用测线仪或者工程宝来测试水晶头是否接通,在一些高标准项目中可以采用福禄克品牌设备进行测试。
测线仪共有9路灯,若果是非屏蔽网线插入测线仪接口测试中,1到8号线芯逐根(或逐对)进行测试,在测试过程中,测线仪会发送信号并检测每根线芯的响应,以确定它们是否连通、是否有开路、短路、反接、错对或串绕等故障。测试后网线连通1-8路会逐路亮灯显示,如果是屏蔽线测试,除了1-8路会逐步亮灯显示,对应的屏蔽线G灯也会亮起。
如果指示灯按照正确的顺序逐个亮起(例如,从1到8),则表示网线连通性良好,没有故障。如果某些指示灯不亮或乱闪,则可能表示对应的线芯存在开路、短路、反接、错对或串绕等故障。
假设3号灯不亮,那么请检查一下第三根网线是否有压到水晶头的铜芯(金手指),如果没有那么请重新打一下水晶头。
五、网线的延长
实际工作中,有时候线缆估算不足,预留的线缆较短时,可以采用连接头法、接线子法、焊接法、缠绕法等方式进行延长。其中连接头是最简单实用应用最多的方式。
1、连接头法
把不够长的网线一端做好水晶头,直接插到连接器上。另一端,再用水晶头连接另一条网线。使用连接头,解决网线不够长的方法简单,成本也不高,可以说连接头方法是最简单,也是比较实用的方法。
2、接线子法
将需要延长的网线两端剥开,露出3-5公分即可,需注意网线有颜色区别,连接时需一一对应进行连接,不可乱连。
3、焊接法
把网线中的8芯线,分别焊接,颜色一定要匹配。相比网线连接头这个方法而言,焊接技术要求高,而且要有专业的焊接工具。这种方法不建议使用。
4、缠绕法
网线可以像电线一样手工接。将网线中的8芯线分别剥线,两根相同线序的网线相互缠绕在一起,并通过绝缘胶布进行缠绕;这种方式因为效果较差,只适合应急或临时检测时使用,不适合长期使用。
六、网线的选型及应用
小型企业10-30人:建议使用百兆网络,使用超五类网线满足日常的办公要求。
中型企业50-100人:建议使用千兆网络,选择六类双绞线,办公室的内网与外网需要保证足够的带宽来满足工作人员的网络需求。
大型企业100人以上:一般建议选择千兆网络和六类双绞线、超六类双绞线。网络设备选择七类跳线,保证带宽。
一般家庭超五类网线即可满足日常要求,但是随着千兆网络的快速发展,最好一步到位直接使用六类线。现在家里装修建议直接预埋六类线。因为家庭场景不存在大规模的干扰,选择非屏蔽网线即可。
应用:
光纤线的应用:光纤线主要用于宽带通信,可以向用户提供视、图、通信及数据的交互多媒体信息,或者用于远距离传输等。比如:工作会议视频、网络互动游戏、远程视频监控等。
网线的应用:网线主要用于设备之间的连接,例如光猫连路由器、路由器连接笔记本电脑等,或者家庭装修布线、工程布线等。
其他
网线传输 数字信号&电信号
网线传输的信号主要是数字信号,但这一数字信号在物理层面上是通过电信号的形式来传输的。具体来说,网线(如双绞线)通过传递电压的变化来表示不同的数字值(通常是0和1),这些电压变化构成了数字信号的基础。
数字信号与电信号的关系
- 数字信号:是一种离散的信号,其自变量(时间)和因变量(幅度)都是离散的。在计算机通信中,数据通常以二进制形式(0和1)表示,并通过数字信号进行传输。
- 电信号:是指随着时间而变化的电压或电流。在网线中,这些电压或电流的变化被用来表示数字信号中的0和1。
八芯网线-每根芯的作用
八芯网线,也被称为RJ45网线或双绞线,是一种常用于计算机网络连接中的通信线缆。它通过8根导线传输数据信号,每根线具有特定的作用。以下是八芯网线每根芯的详细作用:
1. 第一根线(白绿/绿线)
功能:发送线(TX+),用于发送数据信号的正极性部分。
描述:在一对绞线中,白绿/绿线作为正极(TX+),与第二根线(绿线)形成一对,共同负责发送数据信号。
2. 第二根线(绿线)
功能:发送线(TX-),用于发送数据信号的负极性部分。
描述:与第一根线(白绿/绿线)相配对,作为负极(TX-),两者一起工作,确保数据信号的完整传输。
3. 第三根线(白橙/橙线)
功能:接收线(RX+),用于接收数据信号的正极性部分。
描述:在另一对绞线中,白橙/橙线作为正极(RX+),与第六根线(白棕/棕线)形成一对,共同负责接收数据信号。
4. 第四根线(蓝线)
功能:通常不使用或作为保留线(在T568B标准中标记为SQ-,但通常不用于数据传输)。
描述:在某些特殊应用中,如电话线路或音频视频信号传输,第四根线可能会被使用,但在标准的以太网数据传输中,它通常处于未使用状态。
5. 第五根线(白蓝/橙线)
功能:通常与第四根线(蓝线)一起作为保留线(在T568B标准中可能标记为SQ+,但同样不用于数据传输)。
描述:与第四根线类似,第五根线在标准的以太网数据传输中也不常用,但在某些特殊情况下可能会被赋予额外的功能。
6. 第六根线(白棕/棕线)
功能:接收线(RX-),用于接收数据信号的负极性部分。
描述:与第三根线(白橙/橙线)相配对,作为负极(RX-),两者一起工作,确保接收到的数据信号的完整性。
7. 第七根线(棕线)
功能:通常不使用或作为保留线(在T568B标准中可能标记为D+,但通常不用于数据传输)。
描述:与第四根和第五根线类似,第七根线在标准的以太网数据传输中也处于未使用状态。
8. 第八根线(白棕/棕线)
功能:通常与第七根线(棕线)一起作为保留线(在T568B标准中可能标记为D-,但同样不用于数据传输)。
描述:第八根线同样在标准的以太网数据传输中不常用,但在某些特定应用中可能会被赋予特定的功能。
总结
八芯网线中的每根线都扮演着特定的角色,其中1、2、3、6四根线用于数据传输(1和2发送数据,3和6接收数据),而4、5、7、8四根线则通常作为保留线,不直接参与数据传输。这种设计不仅提高了数据传输的效率和稳定性,还为未来的扩展和升级提供了可能。在实际应用中,应根据具体的网络环境和需求来选择合适的网线类型和布线方式。
一、网线4578的作用
- 抗干扰和稳定性:
-
- 网线中的4、5、7、8线序在标准以太网中虽然不直接参与数据传输(在100M及以下网络中),但它们起到了重要的抗干扰和保证信号稳定性的作用。这四根线是双向线,能够在1、2、3、6线序中有一些无效连接时自动补上,从而确保信号的完整性和稳定性。
- 在千兆网络中,所有的8根线都需要被使用,这四根线也参与到数据传输中,确保数据的稳定和高速传输。
总结:1236 传数据,4578 抗干扰。 4578没接好会导致网差或掉线,所以4578也必须接好。
注:六类网线其8根网芯都会得到充分利用,以达到高速率的传输速度。六类网线相比之前的网线标准(如Cat 5e),在多个方面进行了优化和升级,以满足日益增长的网络带宽需求。
网线T568A和T568B标准 的区别
T568A和T568B是两种用于网络连接布线的标准,它们之间的主要区别体现在线序(即线芯的排列顺序)和应用场景上。以下是详细的比较:
一、线序区别
T568A标准:线序为:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。
这种线序标准主要用于北美和日本地区的网络布线,特别是在双机互联的场景中较为常见。
T568B标准:线序为:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
T568B标准在全球范围内更为普遍,特别是在欧洲和南美地区,它更常用于连接交换机、路由器等网络设备。
二、应用场景
T568A:主要用于双机互联,即两台计算机或其他网络设备之间的直接连接。在某些特定场景下,如旧的网络设备或特殊要求的网络中,也可能会被采用。
T568B:广泛应用于各种网络布线场景,包括家庭网络、办公室网络、数据中心等。是连接交换机、路由器等网络设备时的首选标准,因为它具有向后兼容性,能够更好地与不同品牌、不同类型的网络设备兼容。
三、其他区别
向后兼容性:T568A标准在某些情况下可能不具有向后兼容性,这意味着它可能无法与某些旧的网络设备或系统完全兼容。相比之下,T568B标准具有更好的向后兼容性,能够更广泛地支持不同品牌和类型的网络设备。
使用建议:在选择使用T568A还是T568B标准时,建议首先遵循设备制造商的建议和网络规范的要求。如果网络环境中大多数设备都支持T568B标准,那么建议采用T568B标准进行布线,以确保网络的兼容性和稳定性。
四、总结
T568A和T568B是两种不同的网络连接布线标准,它们在线序和应用场景上存在差异。T568A主要用于双机互联,而T568B则更广泛地应用于各种网络布线场景。在选择使用哪种标准时,需要根据实际需求和设备制造商的建议进行决策。同时,也需要注意两种标准的向后兼容性问题,以确保网络的稳定性和可靠性。
光纤
多模单模
网线的传输距离有限,并不能解决远距离数据传输,那么对于远距离传输可以使用光纤。
光纤分为多模与单模,多模传输的距离比网线远,但又比单模短。
在10Mbps及100Mbps的以太网中,多模光纤最长可支持2000米的传输距离;而于1Gbps千兆网中,多模光纤最高可支持550米的传输距离;所以多模现在用的比较少了。
单模光纤相比于多模光纤可支持更长传输距离,在100Mbps的以太网以至1G千兆网,单模光纤都可支持超过5000m的传输距离。
单模光模块中使用的器件是多模光模块的两倍,所以单模光模块的总体成本要高于多模光模块;单模光模块的传输距离可达150至200km。
所以对于远距离传输可以用光纤来解决,类如远程监控项目。
光纤和网线的区别
材质不同:光纤线是由玻璃或塑料制成的,网线是由铜或其他金属制成的。
信号不同:光纤线传输的是光信号,网线传输的是电信号。
速度不同:光纤线传输速度高于网线,目前光纤可以达到40G-100G甚至更高的速率,而网线中最好的七类线也只能达到10G。
距离不同:光纤线传输距离远于网线,单模光纤可以达到10-20公里甚至更远的距离,而网线一般只能在100米以内。
成本不同:光纤线制作成本高于网线,而且需要专业的设备和人员进行安装和维护。
抗干扰性不同:光纤线抗干扰性强于网线,因为光信号不受电磁波等外界因素的影响,而电信号容易受到干扰和衰减。
光纤线和网线的对比
项目 | 光纤线 | 网线 |
材质 | 玻璃或塑料 | 铜或其他金属 |
信号 | 光信号 | 电信号 |
速度 | 高(40G~100G) | 低(10G) |
距离 | 远(10~20公里) | 短(100米) |
成本 | 高 | 低 |
抗干扰性 | 强 | 弱 |
应用:
光纤线的应用:光纤线主要用于宽带通信,可以向用户提供视、图、通信及数据的交互多媒体信息,或者用于远距离传输等。比如:工作会议视频、网络互动游戏、远程视频监控等。
网线的应用:网线主要用于设备之间的连接,例如光猫连路由器、路由器连接笔记本电脑等,或者家庭装修布线、工程布线等。
网络的性能指标
六个性能指标
网络的性能指标是衡量网络性能优劣的重要参数,它们综合反映了网络的数据传输能力、响应速度、缓冲能力及资源利用情况。以下是网络性能的主要指标:
1. 带宽(Bandwidth)
- 定义:带宽是衡量网络传输能力的重要指标,表示在单位时间内(通常是每秒)从网络中的一个节点到另一个节点所能传输的数据量,通常以比特每秒(bit/s)为单位。
- 单位:常见的带宽单位有kb/s(千比特每秒)、Mb/s(兆比特每秒)、Gb/s(吉比特每秒)和Tb/s(太比特每秒)。在计算机界,K、M、G、T的换算通常采用2的幂次方(即1KB=1024B,1MB=1024KB等)。
2. 吞吐量(Throughput)
- 定义:吞吐量是实际网络性能的关键体现,表示在单位时间内(一般是每秒钟)通过某个网络(或信道、接口)的数据量,也以比特每秒(bit/s)为单位。
- 影响因素:吞吐量受到带宽、网络拥塞、设备性能等多种因素的影响。
3. 时延(Latency/Delay)
- 定义:时延是评估网络响应速度的关键指标,指数据(一个报文或分组,甚至比特)从网络(或链路)的一端传送到另一端所需的时间。
- 分类:总时延包括发送时延、传播时延、处理时延和排队时延。
4. 时延带宽积(Delay-Bandwidth Product)
- 定义:时延带宽积是传播时延与带宽的乘积,表示在第一个比特到达终点之前,发送方可以发送的数据量。这个指标有助于评估网络的缓冲能力,确保数据的流畅传输。
5. 往返时间(Round-Trip Time, RTT)
- 定义:往返时间是评估网络交互性能的重要指标,表示从发送方发送数据开始,到接收方收到数据并返回确认信息所需的时间。
- 重要性:RTT越短,表明网络交互速度越快,对于实时通信和在线应用至关重要。
6. 利用率(Utilization)
- 定义:利用率反映了网络资源的利用情况,表示网络在特定时间内被使用的程度,通常以百分比表示。
- 分类:利用率分为信道利用率和网络利用率两种。信道利用率指出某信道有百分之几的时间是被利用的(有数据通过),而网络利用率则是全网络信道利用率的加权平均值。
内网网速计算
局域网内网网速的计算主要涉及到网络带宽、传输速率单位换算以及实际传输效率等因素。以下是一个详细的计算过程和方法说明:
一、理解网络带宽单位
在网络中,带宽通常以比特率(bit per second,bps)来表示,其中“bit”是信息的最小单位,而“second”表示时间单位秒。然而,在实际应用中,我们经常使用字节(Byte)作为数据传输量的单位,因为字节是计算机存储和处理数据的基本单位。需要注意的是,1字节(Byte)等于8比特(bit)。
二、带宽换算
假设局域网内网的带宽是100Mbps(兆比特每秒),我们需要将其换算成字节每秒(Byte/s)来表示实际的传输速度。换算公式如下:
传输速度(Byte/s)=8带宽(Mbps)
将100Mbps代入公式,得到:
传输速度(Byte/s)=8100=12.5MB/s
这意味着,在理论上,局域网内网的传输速度可以达到每秒12.5兆字节。
三、考虑实际传输效率
然而,在实际应用中,由于网络损耗、线路衰减、设备性能等因素,实际的传输速度往往会低于理论值。因此,在评估局域网内网的网速时,需要考虑这些因素的影响。
四、具体计算方法
确定网络带宽:首先,需要知道局域网内网的带宽是多少Mbps。
进行单位换算:使用上述换算公式,将带宽从Mbps换算成Byte/s。
考虑实际因素:根据网络环境和设备性能,对理论传输速度进行适当调整,以得到更接近实际的传输速度。
五、示例
假设局域网内网的带宽是1000Mbps(千兆比特每秒),那么理论上的传输速度应该是:
传输速度(Byte/s)=81000=125MB/s
但在实际应用中,由于各种因素的影响,实际的传输速度可能会略低于这个值。
六、注意事项
在进行带宽换算时,务必注意单位的一致性,避免混淆bps和Bps(字节每秒)等概念。
实际传输速度受多种因素影响,因此理论值仅供参考。在评估局域网内网网速时,建议结合具体的使用场景和需求进行分析。
网线超100米-延长
当超五类网线需要超过100米的传输距离时,可以使用以下几种设备和技术来延长传输距离:
- 网线中继器 (Network Repeater):
- 网线中继器可以接收、再生和重新发送信号,从而扩展信号的传输距离。
- 通常情况下,网线中继器可以支持大约300米的扩展距离。
- 注意中继器需要成对使用,以确保信号在两端都能得到增强。
- 光纤收发器 (Fiber Media Converter):
- 光纤收发器将电信号转换为光信号,通过光纤进行传输。
- 光纤收发器需要成对使用,分别用于发送和接收。
- 这种方法可以极大地扩展传输距离,理论上可以达到25千米以上。
- 使用光纤收发器时,还需要购买相应长度的光纤线缆。
- PoE(Power over Ethernet)延长器:
- 如果需要为远程设备供电(如IP摄像头),可以使用支持PoE的延长器。
- 这些设备可以延长数据传输的同时,还能够通过网线提供电力。
- 交换机 (Switch):
- 使用带有长距离端口的交换机,某些交换机支持扩展网线的传输距离。
- 这种方法适用于网络拓扑较为复杂或需要集中管理的情况。
- 长距离PoE (LRPoE):
- LRPoE允许使用标准以太网运行的网络设备通过现有的UTP电话线进行连接。
- 这种方法可以避免部署新的电缆,从而降低成本。
实施建议
如果距离不是特别远,例如在300米左右,可以考虑使用网线中继器。
对于更长的距离,建议使用光纤和光纤收发器,这是最可靠且高性能的方案。
如果需要同时传输数据和电力,可以考虑使用支持PoE的设备。
