Stm32CubeMX 有源无源蜂鸣器的配置

已于 2024-05-29 15:33:46 修改
阅读量874 收藏 12
点赞数 4
文章标签： stm32 嵌入式硬件 单片机
于 2024-05-29 15:32:43 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_52333432/article/details/139296236
版权

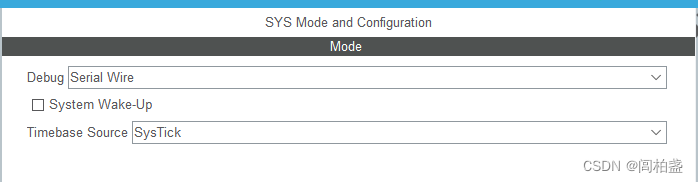

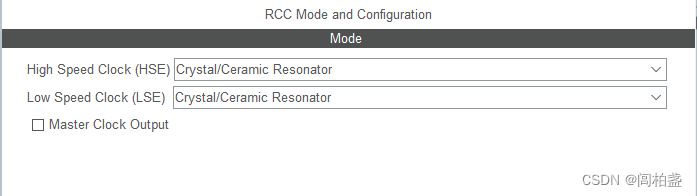

  1. 关于MX的基本配置
    有很多建工程的博客可以参考

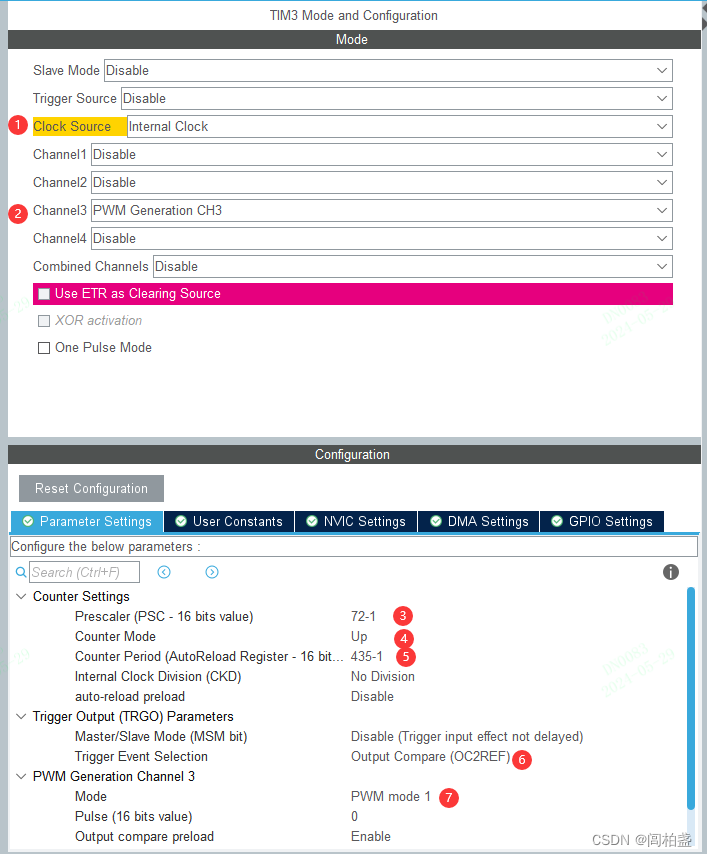

    下面是对无源蜂鸣器进行的配置

    这个TIM3_CHANNEL3对应我所用的引脚PB0
    对于有源蜂鸣器来说我们只需要给他高低引脚就可以对他进行开关

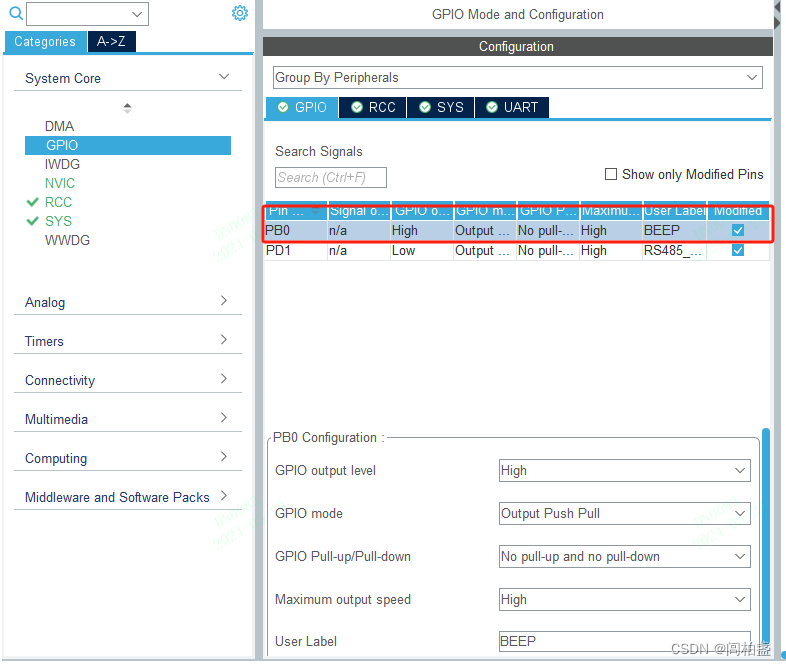

    以下是对有源蜂鸣器的配置
  2. 工程生成
    分别生成两个工程，然后以无源为主进行代码的编辑
    将以下有源的代码复制到无源的工程上，然后进行.h文件的函数添加void BEEP_GPIO_Init(void)；并在main文件初始化中添加函数
    void BEEP_GPIO_Init(void)
{

  GPIO_Init
