光耦电路应用（以3.3v单片机输出5v信号以及读取12vNPN传感器信号为例）分享

光耦（Optocoupler）作为电气隔离的核心器件，其内部结构由发光二极管（LED）和光敏三极管组成，通过光信号实现输入与输出的电隔离。

光耦核心特性：

1. 电气隔离能力：输入/输出端可承受2500V以上交流电压（如TLP521系列），有效阻断共模干扰
2. 信号传输方向：单向传输特性，避免信号回流导致的逻辑混乱
3. 典型参数指标：

1. CTR（电流传输比）​：50%~600%（TLP521为例），决定输入输出电流比例
2. 响应时间：导通延迟约2μs，截止延迟15μs（高速应用需选6N137等型号）

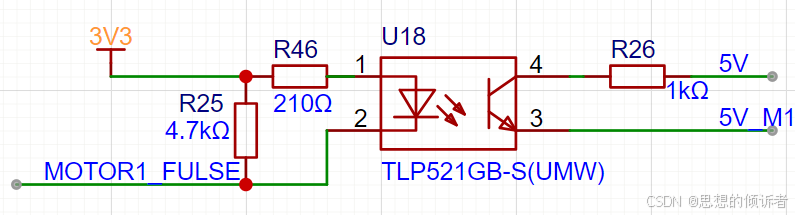

废话不多说，这里以实际项目应用为例，介绍利用TLP521型号光耦完成3.3v单片机信号控制5v信号开闭。这里尽量将单片机控制信号放到光耦输入端负极，单片机低电平驱动能力更强，这种设计也是工业控制和高可靠性系统中的常见做法。

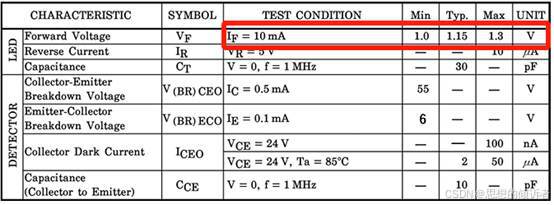

根据TLP521光耦应用手册，输入端If在10mA时，二极管正向压降为1.0-1.3v，按照典型值1.15v计算，那么R46 =（3.3-1.15）v/10mA = 215Ω，这里选择210Ω电阻作为其输入端限流电阻，R25为上拉电阻。再根据CTR(电流传输比)来计算输出端所需的电阻值，如下图所示：

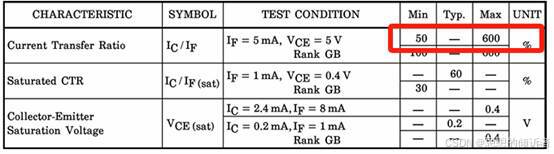

TLP521的CTR为50%-600%，我们这里选择的If为10mA,所以按照最低CTR来计算的话，目标输出电流Ic =10mA×50%=5mA =>R26=5v/5mA=1kΩ，这样5v输出端电阻值就得出来了。

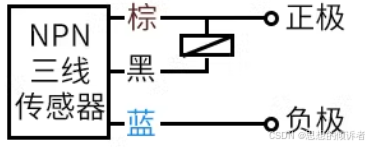

再看一个NPN传感器应用，在某些设备控制应用中，需要用到限位传感器，这些传感器宽电压一般在10v-30v，这里使用12v电源给NPN传感器供电，同时，将NPN信号线拉高到12v，那么在未感应到物体时，传感器信号线电平为高电平，也就是12v，在感应到物体后，传感器信号线会变为低电平。

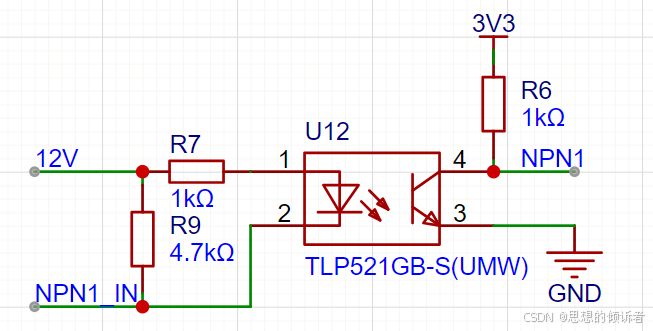

根据之前提到的方法来计算12v输入端的输入电阻，这里还是取If为10mA，那么R7=（12-1.15）v/10mA=1085Ω，所以取输入电阻为1k，按照CTR为50%来计算这里的输出电阻，那么R6=3.3v/（10×50%）mA=660,这里取输出电阻值为680Ω或者1k都可以满足使用要求。这样就完成了单片机读取高电压电平的功能。

注：以上计算得出的输入输出电阻值也可以进行替换，只要满足表中范围内的要求即可驱动，按实际经验，光耦在5mA电流以上也可以满足导通条件，用户可以根据实际应用场景选取不同阻值。
