RAID详细教程

一 ：RAID介绍

RAID（独立冗余磁盘阵列），RAID技术通过把多个硬盘设备组合成一个容量更大的、安全性更好的磁盘阵列。把数据切割成许多区段后分别放在不同的物理磁盘上，然后利用分散读写技术来提升磁盘阵列整体的性能，同时把多个重要数据的副本同步到不同的物理设备上，从而起到了非常好的数据冗余备份效果。缺点就是磁盘利用率低。

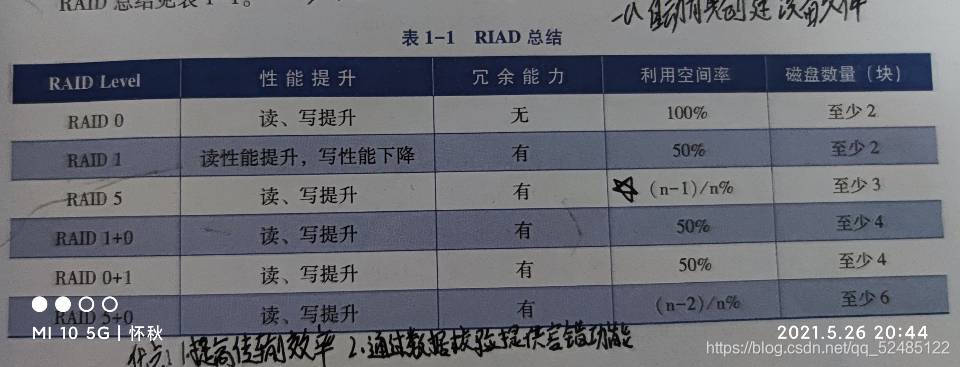

RAID的分类至少有十几种在，这里简单介绍一下最常用的四种：
RAID0 ，ARID1， RAID0+1， RAID5，

RAID的优点：

1：提高传输速率
2：通过数据校验提供容错能力

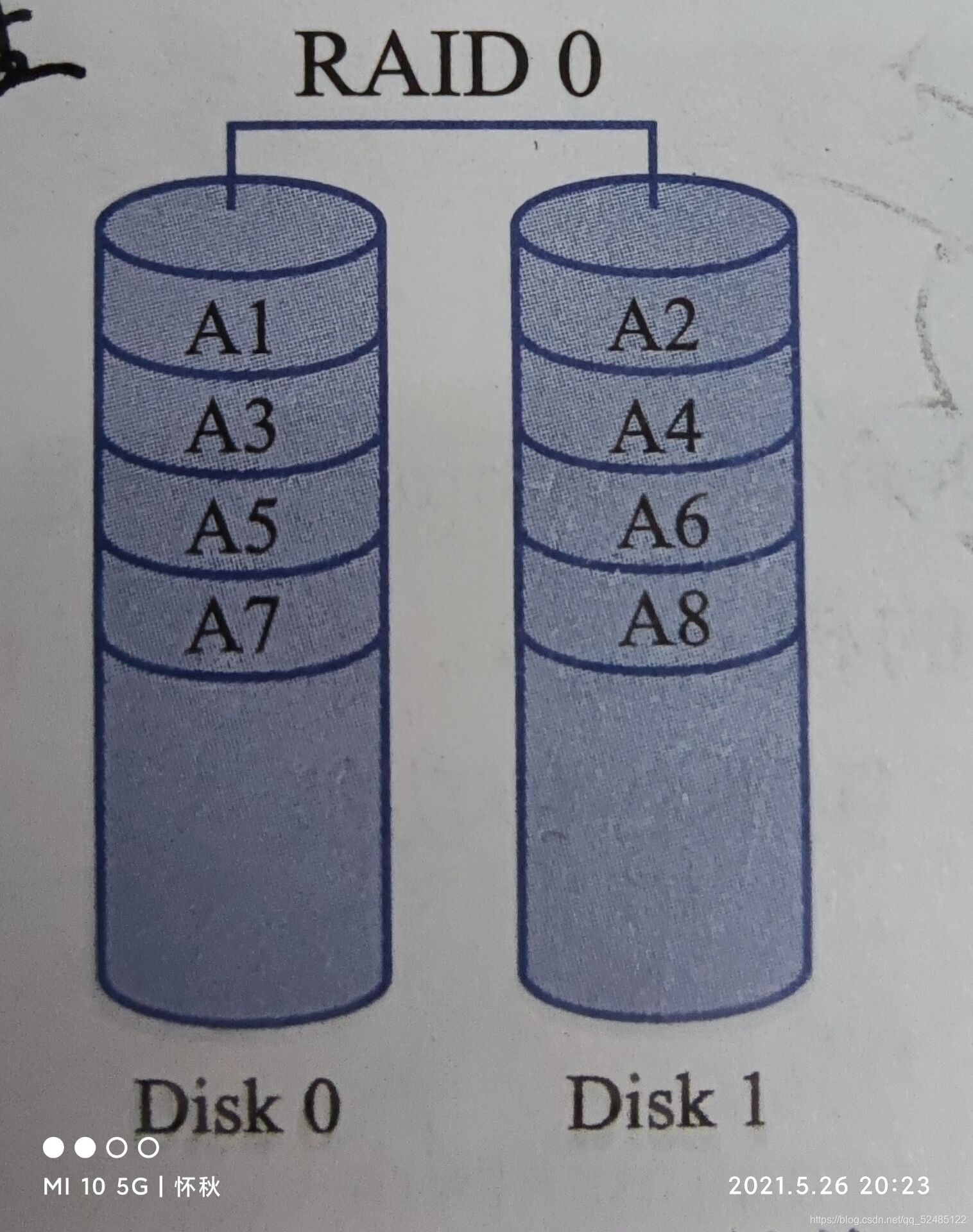

1.1 RAID 0

RAID 0是最早出现的RAID模式，即Data Stripping数据分条技术。RAID 0是组建磁盘阵列中最简单的一种形式，只需要2块以上的硬盘即可，成本低，可以提高整个磁盘的性能和吞吐量。RAID 0没有提供冗余或错误修复能力，但实现成本是最低的。

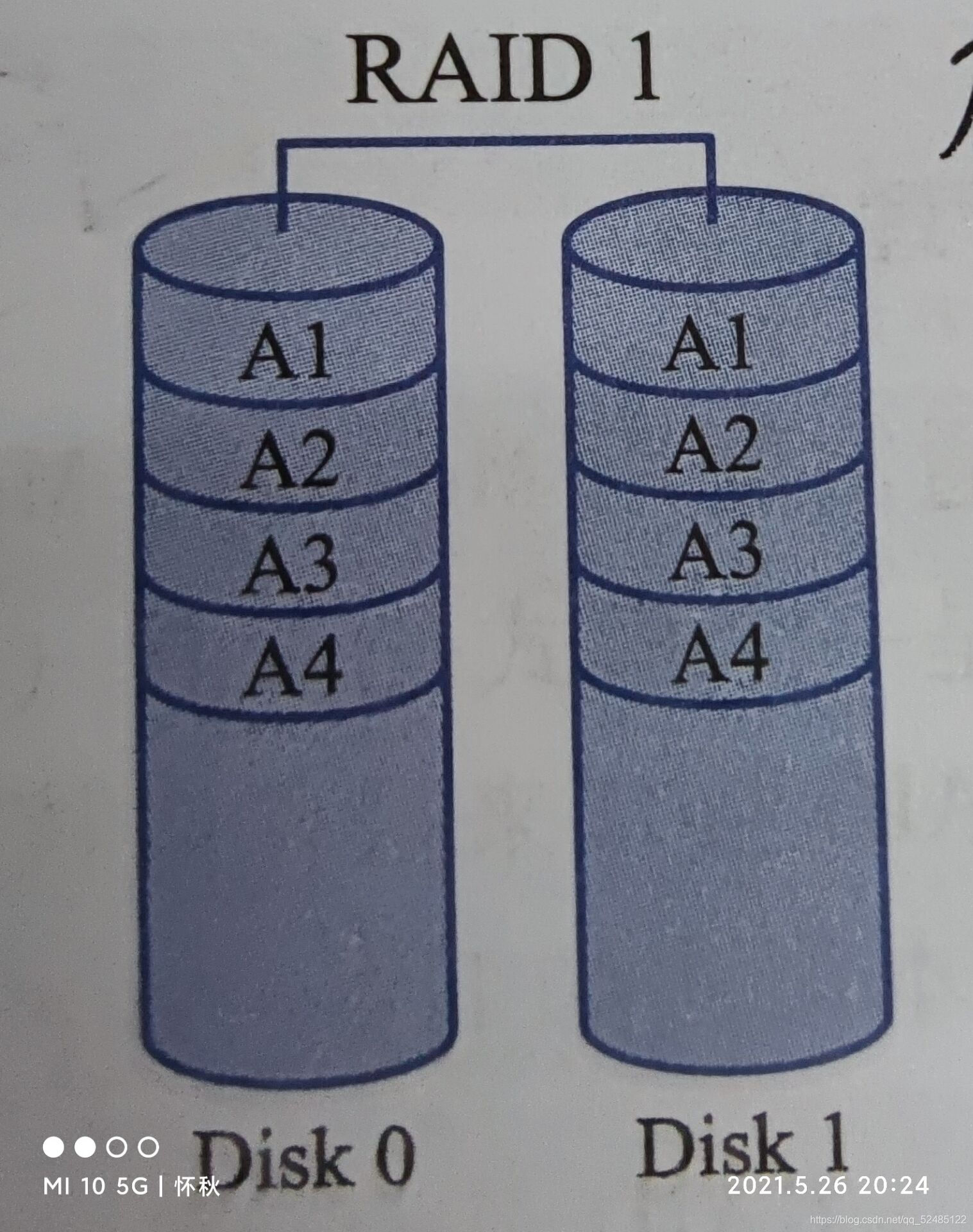

1.2 RAID1

RAID 1称为磁盘镜像，原理是把一个磁盘的数据镜像到另一个磁盘上，也就是说数据在写入一块磁盘的同时，会在另一块闲置的磁盘上生成镜像文件，在不影响性能情况下最大限度的保证系统的可靠性和可修复性上，只要系统中任何一对镜像盘中至少有一块磁盘可以使用，甚至可以在一半数量的硬盘出现问题时系统都可以正常运行,当一块硬盘失效时，系统会忽略该硬盘，转而使用剩余的镜像盘读写数据，具备很好的磁盘冗余能力。虽然这样对数据来讲绝对安全，但是成本也会明显增加，磁盘利用率为50%。

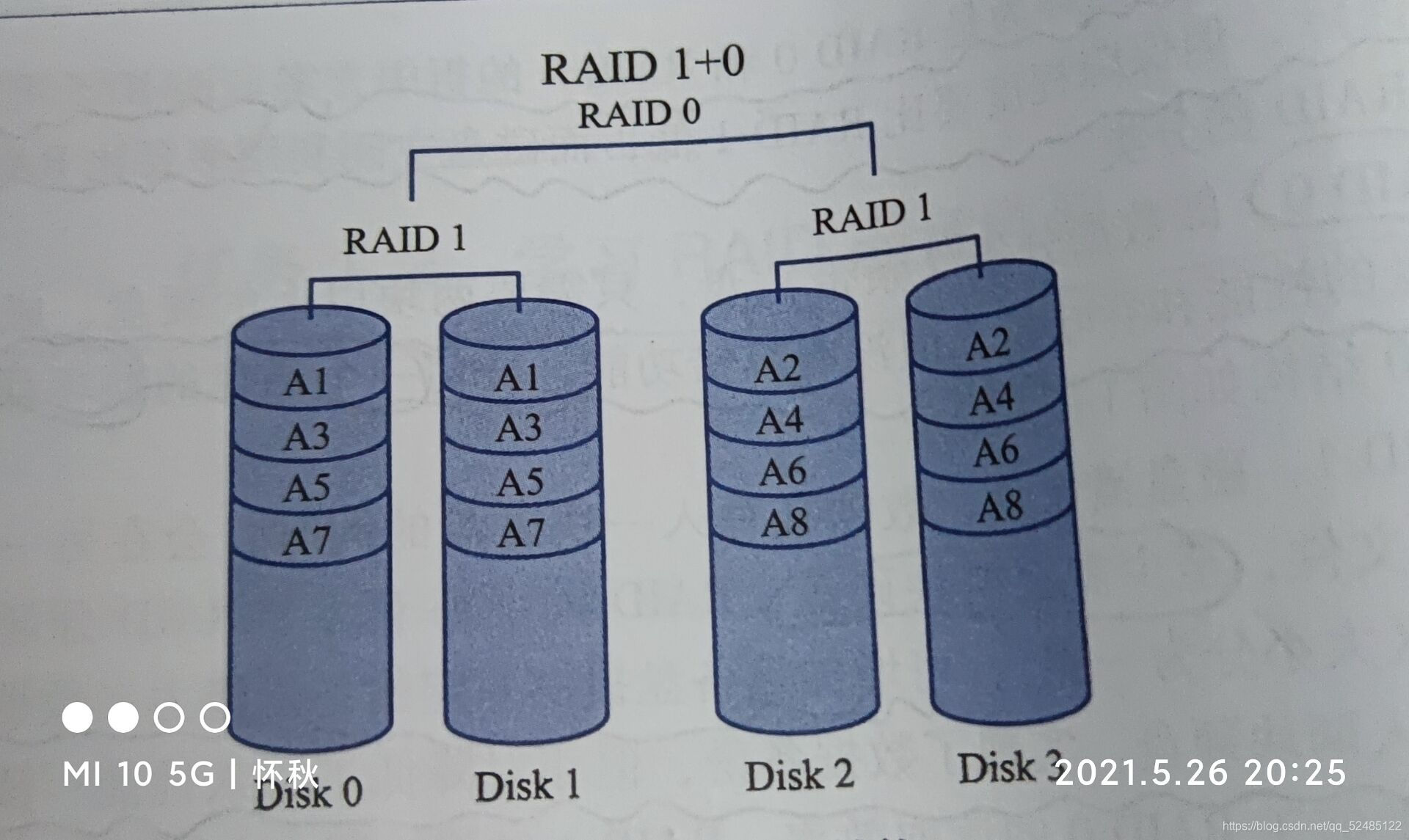

1.3 RAID0+1

RAID 0+1名称上便可以看出是RAID0与RAID1的结合体。在单独使用RAID 1也会出现类似单独使用RAID 0那样的问题，即在同一时间内只能向一块磁盘写入数据，不能充分利用所有的资源。为了解决这一问题，可以在磁盘镜像中建立带区集。因为这种配置方式综合了带区集和镜像的优势，所以被称为RAID 0+1。把RAID0和RAID1技术结合起来，数据除分布在多个盘上外，每个盘都有其物理镜像盘，提供全冗余能力，允许一个以下磁盘故障，而不影响数据可用性，并具有快速读/写能力。RAID0+1要在磁盘镜像中建立带区集至少4个硬盘。也有一种叫法叫RAID10。

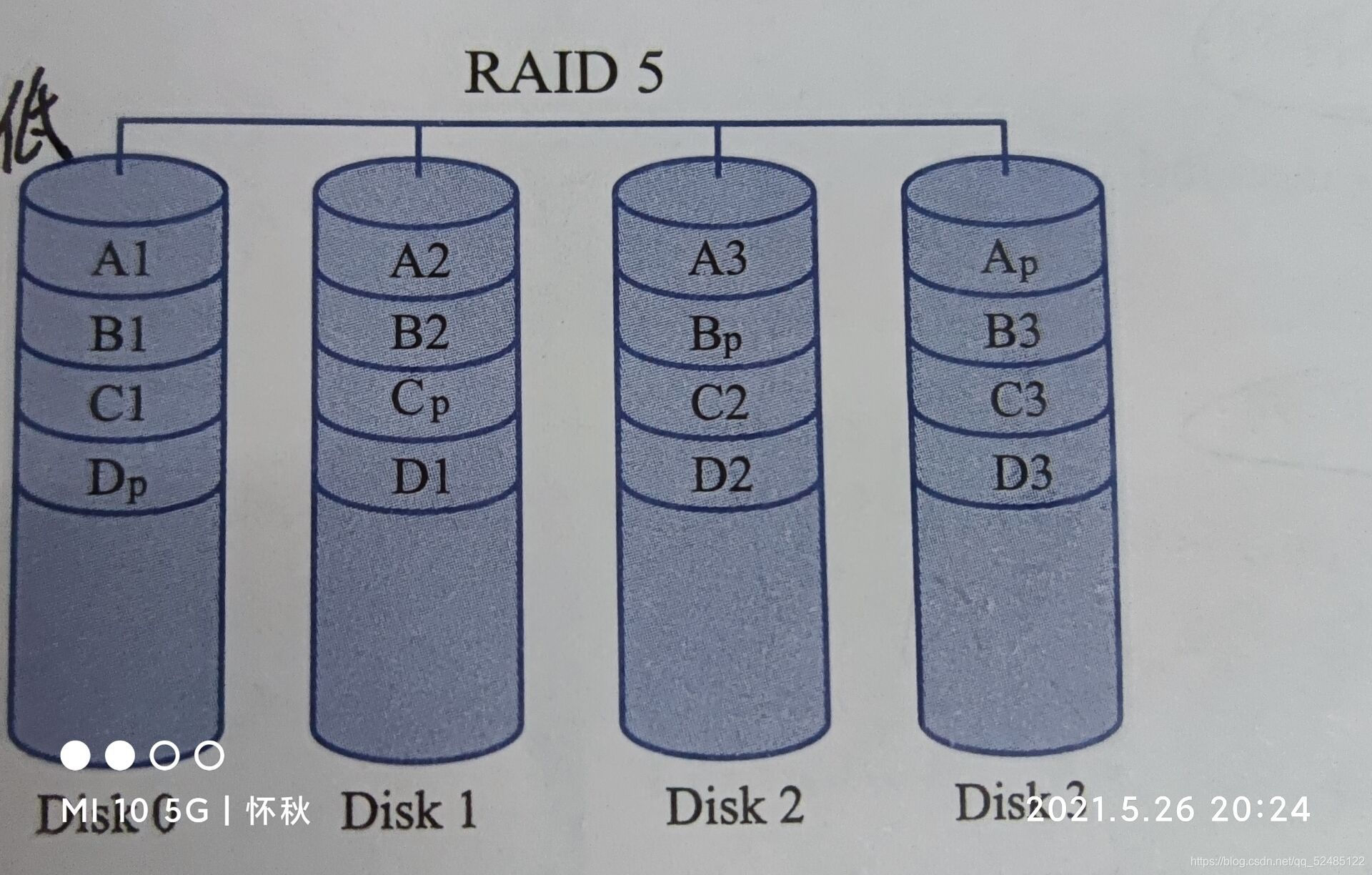

1.4 RAID5

它的奇偶校验码存在于所有磁盘上。RAID5的读出效率很高，写入效率一般，块式的集体访问效率不错。因为奇偶校验码在不同的磁盘上，所以提高了可靠性。但是它对数据传输的并行性解决不好，而且控制器的设计也相当困难。RAID0大幅度提升了设备的读写性能，但不具备容错能力。RAID1虽然十分注重数据安全，但磁盘利用率太低。

1.5 RAID 的管理工具

mdadm 是 multiple devices admin 的简称，是 Linux 下的一款标准的软件RAID 管理工具。在 Linux 系统中，目前以虚拟块设备（Multiple Devices，MD）方式实现软件 RAID:
利用多个底层的块设备虚拟出一个新的虚拟设备，并且利用条带化（stripping）技术将数据
块均匀分布到多个磁盘上来提高虚拟设备的读写性能，利用不同的数据冗余算法来保护用户
数据不会因为某个块设备的故障而完全丢失，而且能在设备被替换后将丢失的数据恢复到新的设备上。

mdadm
语法：mdadm [模式] [参数]

常用模式：
-C　--create　 创建阵列模式；
● -a {yes|no}：自动创建对应的设备，yes表示会自动在/dev下创建RAID设备；
● -l #：指明要创建的RAID的级别（-l 5 表示创建RAID5）；
● -n #：使用#个块设备来创建此RAID（-n 3 表示用3块硬盘来创建这个RAID）；
● -x #：当前阵列中热备盘只有#块（-x 1 表示热备盘只有1块）
-D  --detail  查看raid设备的详细信息模式
● -f  使一块raid磁盘故障；
● -a  增加一块raid磁盘；
● -r  移除一块故障的raid磁盘；
● -s  --scan：扫描配置文件或 /proc/mdstat以搜寻丢失的信息；
● -S  停止raid磁盘阵列。

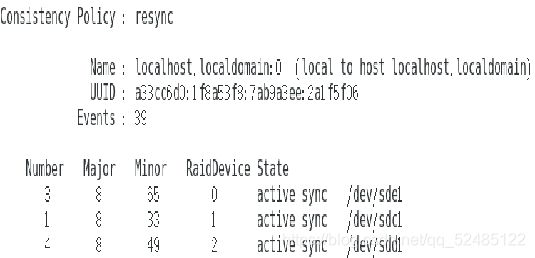

Raid level 阵列类型
Active Devices 活跃的硬盘数目
Workinf Devices 所有的硬盘数目
Failed Devices 出现故障的硬盘数目
Spare Devices 热备份的硬盘数目

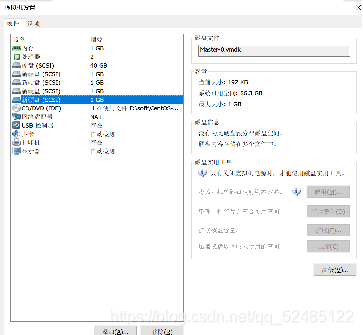

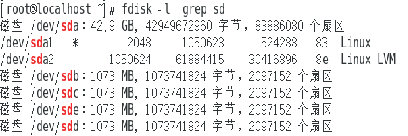

然后重新启动系统，用“fdisk -l | grep sd”命令查看，发现四块硬盘被系统检测到说明硬盘安装成功，

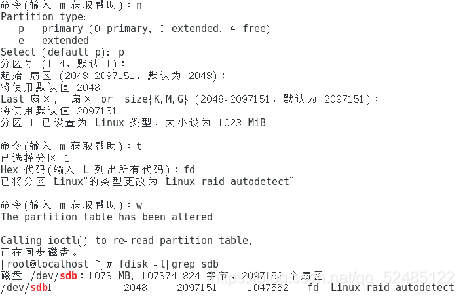

由于RAID5要用到整块硬盘，用前面讲过的fdisk命令创建分区的方法，将整块硬盘创建成一个主分区，然后将分区类型改成fd最后存盘退出，如前图所示。
以此类推，将另外三块硬盘也都进行设置

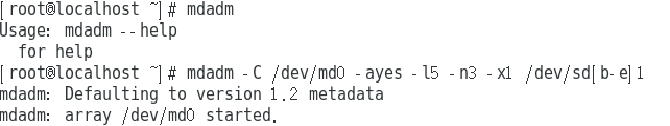

下面使用“mdadm -C /dev/-a yes -l 5 -n 3 -x 1 /dev/sd[b,c,d,e]”命令直接对4块硬盘中的三块来创建raid5，其中1块硬盘为热备盘

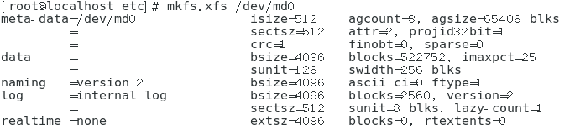

使用“mkfs.xfs /dev/md0” 命令对硬盘阵列/dev/md0进行格式化

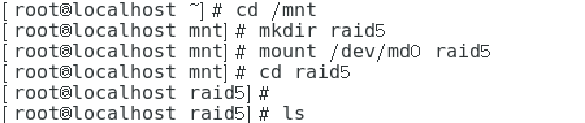

把硬盘阵列进行挂载后就可以使用了，也可以把挂载项写入到/etc/fstab文件中，这样下次系统重启后也可以使用了

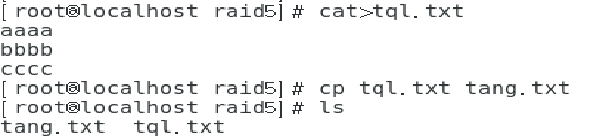

在raid5阵列上建立两个文件来进行测试

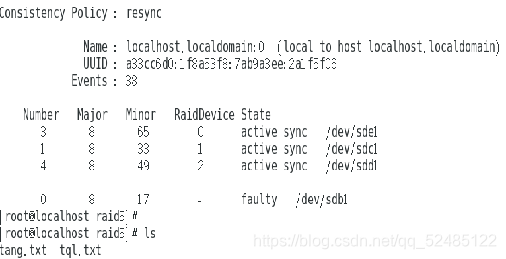

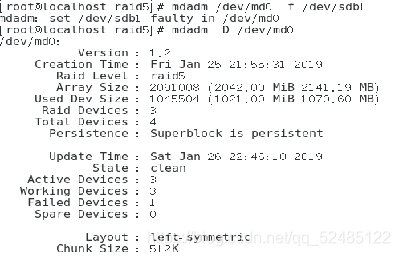

这里使用“mdadm /dev/md0 -f /dev/sdb1”让硬盘/dev/sdb1产生坏道不能使用。然后查看raid阵列信息，发现热备份硬盘/dev/sde1已经自动替换了损坏的/dev/sdb1，并且文件并没有损失

移除损坏的硬盘，添加新硬盘作为热备份

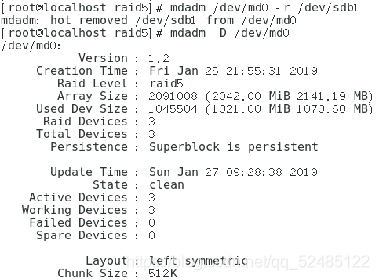

这里先使用“mdadm /dev/md0 -r /dev/sdb1”命令移除损坏硬盘/dev/sdb1，然后进行查看发现损坏的硬盘已经不在了

再使用“mdadm /dev/md0 -a /dev/sdb1”命令添加一块新的硬盘/dev/sdb1做为阵列的热备份使用，这里的/dev/sdb1不是之前损坏的硬盘，而是另一块准备好的完好硬盘，添加完后进行查看

实验

1 实验环境：

系统 ：centos7
工具 ：mdadm
利用磁盘分区新建4个磁盘分区，每个大小为10G，用这4个10G的分区来模拟4个1TB的硬盘

yum install mdadm -y

2. fdisk分区
使用fdisk 分区，这里的设备名称为/dev/sdb
首先用 fdisk -l 命令查看磁盘的情况

 fdisk -l | grep sd
 fdisk /dev/sdb  #分区
 n
 p
 回车
 +10G
 回车
 w

改磁盘类型

fdisk 加磁盘路径
进入分区按 t
后输入 fd
然后保存
w

raid0创建

madam -Cv /dev/sdb/md0 -L0 -n2 /dev/db[1-2]

命令解析：

-Cv ：创建设备，并显示信息
-L0：RAID的等级为RAID0
-n2：创建RAID的设备为2块

查看系统中的RAID

cat /proc/mdstat

创建完之后进行删除操作

mdadm -s /dev/md0  #停止md0
mdadm --misc --zero-superblock /dev/sdb1 #移除/dev/sdb1
mdadm --misc --zero-superblock /dev/sdb2 #移除/dev/sdb2

创建RAID1

创建一个RAID1设备：这里采用/dev/sdb1 /dev/sdb2 两个分区做实验

madam -Cv /dev/md0 -L1 -n2 /dev/sdb[1-2]

查看组件RAID的进度

cat /proc/mdstat

使用fdisk-l 命令查看硬盘信息

fdisk -l

可以看到一块名为/dev/md0的设备，大小为10G

创建RAID5

创建一个RAID5设备：这里采用/dev/sdb1 /dev/sdb2和/dev/sdb3这三个分区做实验，按照刚才的方法，先停掉/dev/md0 设备，再移除/dev/sdb1和/dev/sdb2这两个分区

mdadm --stop /dev/md0  #停止

删除查看

mdadm --misc --zero-superblock /dev/sdb1
mdadm --misc --zero-superblock /dev/sdb2
cat /proc/mdstat

从结果来看创建的RAID设备不存在了
现在使用3个分区来创建1个RAID5设备

mdadm -Cv /dev/md0 -L5 -n3 /dev/sdb[1-3]

查看RAID5构建的进度

cat /proc/mdstat

RAID已经组件完毕
使用fdisk-l 命令查看系统的分区

fdisk -l

可以看到一块 /dev/md0 的设备，使用madam -D 命令查看RAID的详细信息

mdadm -D /de/md0

使用ext4分区格式化磁盘

mkfs.ext4 /dev/md0

挂载并验证

mount /dev/md0 /mnt
df -h

创建RAID10

创建一个RAID10设备：这里采用 /dev/sdb[1-4] 4个分区做实验
停止已经创建的RAID，并移除设备

umount /mnt/
mdadm --stop /dev/md0
mdadm --misc --zero-superblock /dev/sdb1
mdadm --misc --zero-superblock /dev/sdb2
mdadm --misc --zero-superblock /dev/sdb3
cat /proc/mdstat

创建RAID10

mdadm -Cv /dev/md0 -L10 -n4 /dev/sdb[1-4]

查看RAID10构建的进度

cat /proc/mdstat

这样RAID10就创建好了，关于RAID10 的使用，和前面的RAID5大同小异

RAID5的运维操作

接下来学习RAID5的运维
RAID的运维操作，首先创建一个RAID5，加上一个热备盘

mdadm -Cv /dev/md0 -L5 -n3 /dev/sdb[1-3] --spare-devices=1 /dev/sdb4  #创建一个热备盘是/dev/sdb4
# -xn创建空闲盘
#  --spare-devices=n +磁盘  （创建热备盘）
# mdadm -Cv /dev/md0 -L5 -n3 /dev/sdb[1,2,3] -x1 /dev/sdb5

查看构建的进度

cat /proc/mdstat

构建完成之后，查看RAID的详细信息

mdadm -D /dev/md0

可以看到除了3个active 的设备之外，还有一个备用盘/dev/sdb4
下一步模拟硬盘故障

mdadm -f /dev/md0 /dev/sdb1

再次查看构建的进度

cat /proc/mdstat

发现正在重建RAID，再查看RAID的详细信息

mdadm -D /dev/md0

从上面的结果来看，原来的热备盘/dev/sdb4 正在参与RAID的重建，而原来的/dev/sdb1变成了坏盘，
再查看以下RAID构建的信息

cat /proc/mdstat

这是，RAID已经构建完毕，完成后再次查看RAID的详细信息

mdadm -D /dev/md0

热备盘移除

mdadm -r /dev/md0 /dev/sdb1

查看RAID的详细信息

mdadm -D /dev/md0

格式化RAID并进行挂载

mkfs.ext4 /dev/md0
mount /dev/md0 /mnt
df -h

监视/动态（查看RAID能否正常运行）

watch -n1
watch -n1 cat/proc/mdstat
