E5071C 网络分析仪使用教程

关于E5071C网络分析仪的使用教程，在csdn上我也看见了很多的教程，但是这些教程要么没有图片要么就是过程不够详细，今天我基于个人最近所学，写一篇关于E5071C的使用教程，希望对初学这个仪器的新手小白有所帮助。（此篇文章参考了大大通上面的一篇文章）

一，前面板主要功能按键介绍

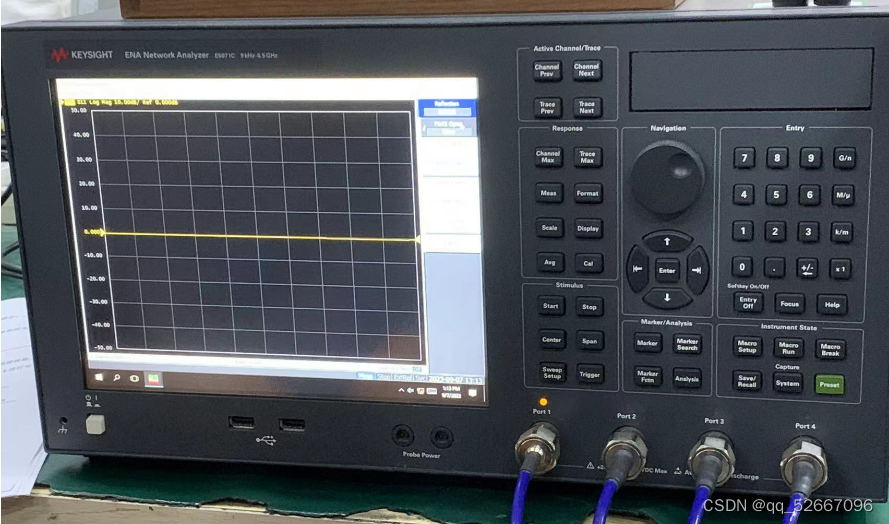

E5071C 网络分析仪的前面板如上图所示，网络分析仪的每一个按键区域功能如下：

(1)工作通道/迹线区

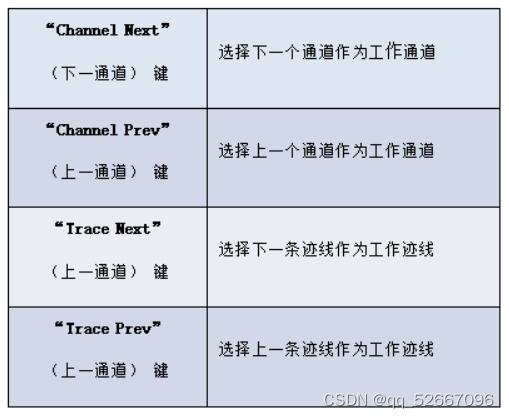

每一个按键的主要功能：

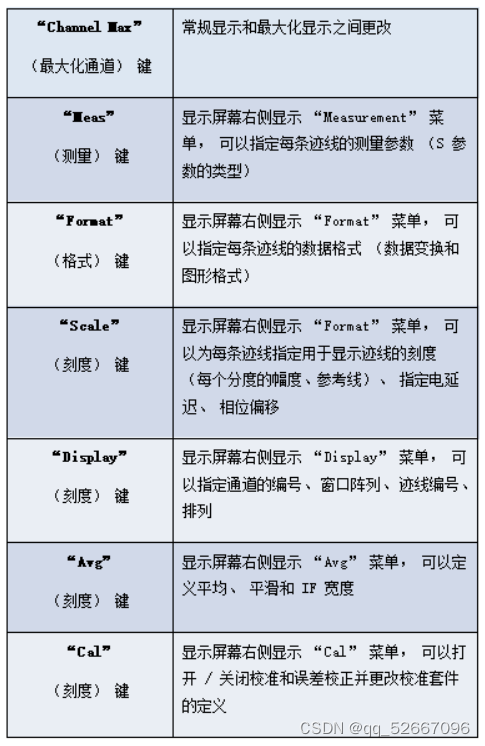

（2）相应区

这个区域中的按键是我们在使用网络分析仪的过程中会经常用到的，下面是每一个功能的详细介绍：

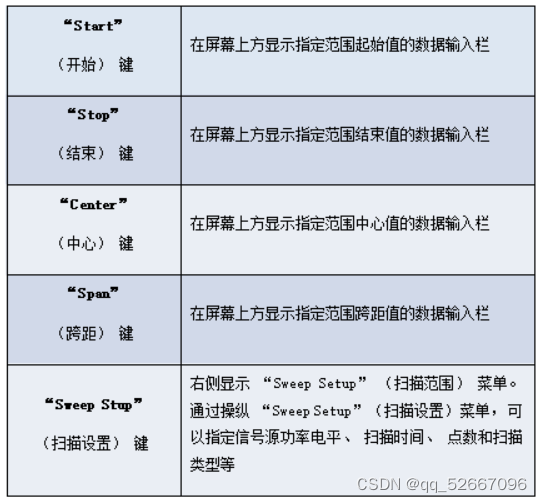

（3）激励区

这个区域主要用来设置参数，具体功能如下图所示：

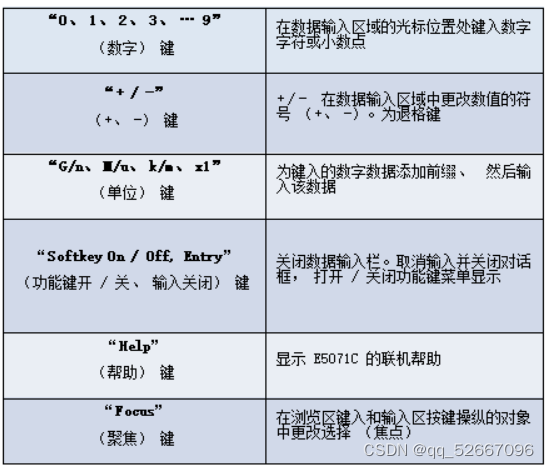

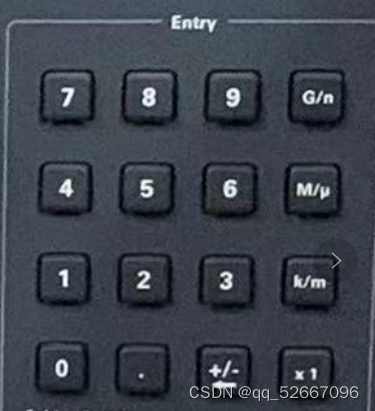

（4）输入区

这个区域主要用来输入设置的参数值的大小。

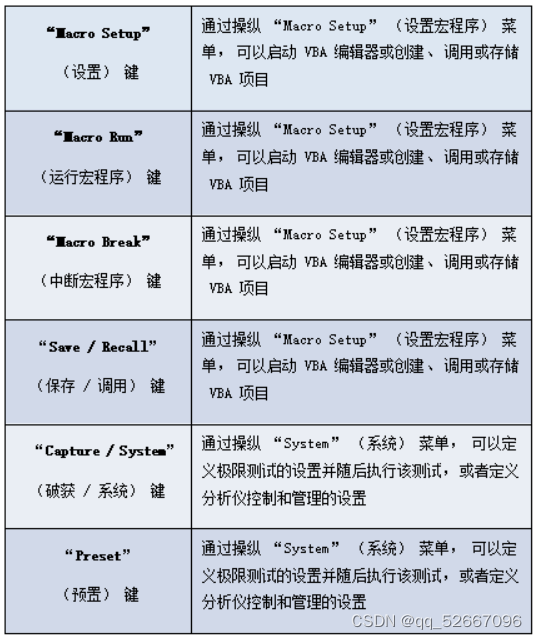

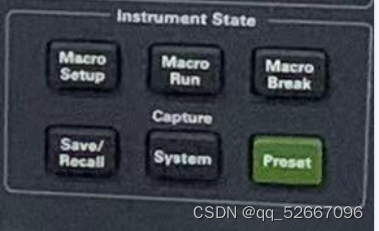

（5）仪器状态区

这个区域的按键主要功能如下：

二、测量器件参数之前的准备工作

1.设置测试器件使用到的频率等参数

步骤：

（1）点击仪器状态区的present键，使仪器回到初始状态，然年点击ok

（2）在stimulus（激励）区域通过start、stop、center、span等按键设置起始频率，种植频率、中心频率和频率范围等，设置参数大小时，可通过输入区的按键进行输入。

2.端口校准

步骤：

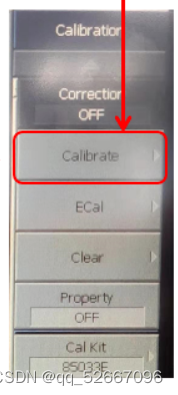

（1）点击response(响应）区的cal（calibration校准)，此时在lcd屏幕显示如下界面，先点击cal kit按键，选择校准仪器，然后点击return按键返回到该界面。再点击calibrate按键；

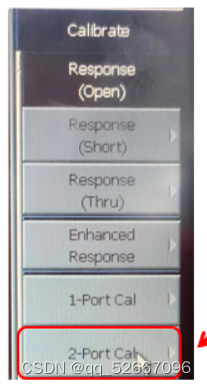

（2）点击calibrate按键之后，出现如下方所示界面，此时可选择单端口，双端口，三端口，四端口。此处我们以双端口为例，点击屏幕中的2-port cal

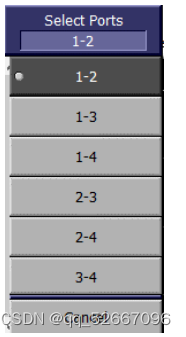

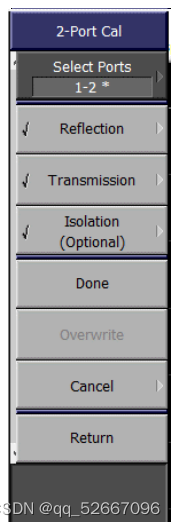

（3)之后出现如下图所示界面，然后点击select ports，可以选择如下组合，选择好之后返回如图1所示界面，然后点击reflection（进行反射校准)

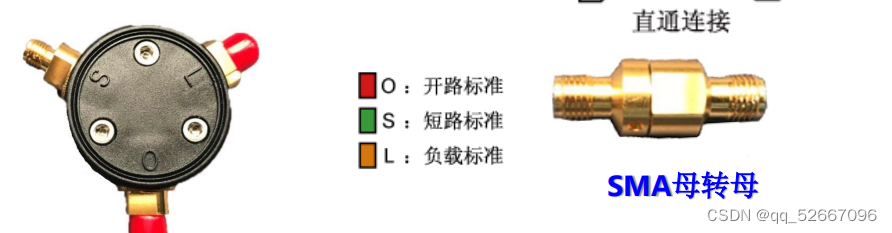

（4)反射校准时，我们需要使用到专门校准的器件，如下图所示，SMA转接头是用来连接端口和校准器件的；

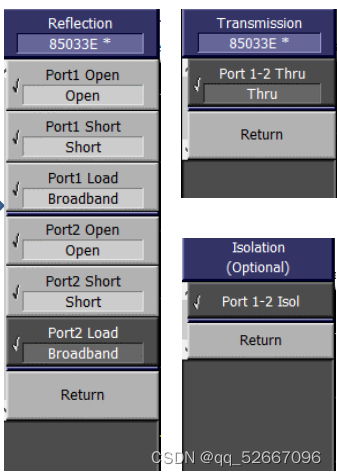

（5）依次将port1端口与校准器件的O、S、L端口连接，每连接好一个就点击一下屏幕中对应的校准。最后呈现如下图所示状态，然后点击return按键返回到上界面；

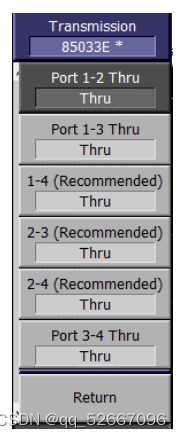

（6）然后点击transmission按键，将要进行校准的两个端口用SMA连接在一起，点击port x-x thru进行传输校正

（7)返回上一界面，点击done后，就可以将要测量的器件连接在校正好的端口上。
