芯片引脚的OS测试

参考：半导体FT测试二：OS（continue）测试（IO PIN和POWER PIN）_os测试-CSDN博客

1、什么是OS测试

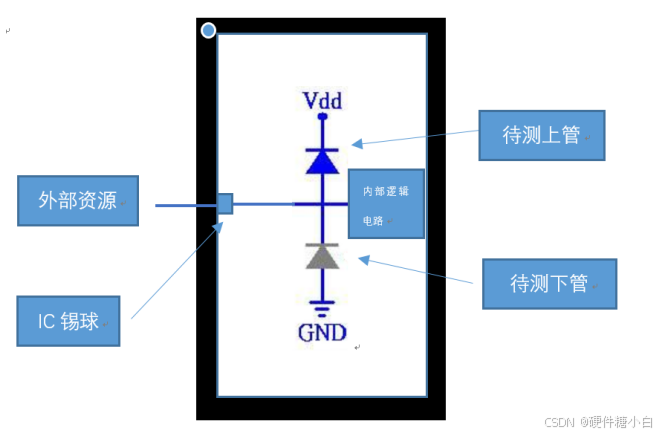

OS测试也叫open 和short 测试，由下图引脚内部电路图可得，open测试的是pin是否通过保护二极管连接到内部电路的GND或者电源VDD。Short测试的是pin是否和内部电路（GND或VCC）短路或者pin与pin之间是否短路。

2、怎么做OS测试

OS测试的目的就是判断引脚内部保护二极管是否存在，我们需要是设备有可以输出正负电流的PMU，或者一台万用表，万用表只能判断开路和短路，不能测出压降。PMU输入待测pin的正电流也叫灌电流，输入待测pin的负电流也叫拉电流。

3、测试方法

（1）PMU普通IO PIN 的OS测试

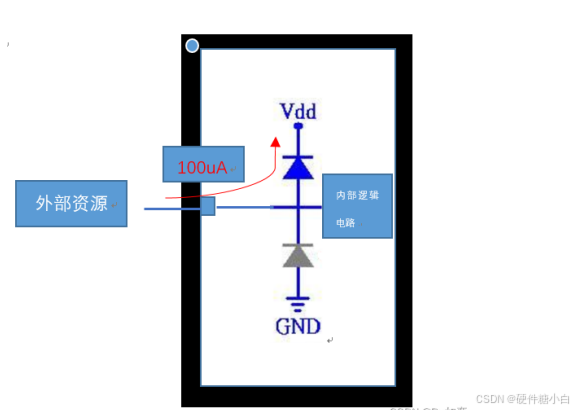

普通IO通常上管下管都存在，但是有少部分没有上管，上管测试如下图所示：

测试步骤：

VDD电源接地。外部电源设置clamp电压，Force 100uA电流到芯片测试PIN。

测量测试PIN到VDD的压降。读数为0.2~1.5V为正常，若低于0.2V则上管与VDD short，高于1.5V则open。此时无法判定二极管是坏了还是不存在，应该更换芯片检查二极管是否真的存在。

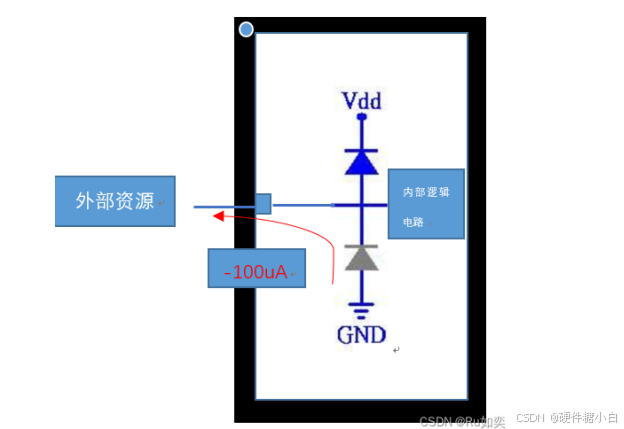

下管测试如下图所示：

外部电源PMU设置clamp电压，Force -100uA电流到芯片测试PIN。测量测试PIN到GND的压降。读数为-0.2—-1.5V为正常，0V则下管与GND short，如果读数为clamp电压则下管开路。

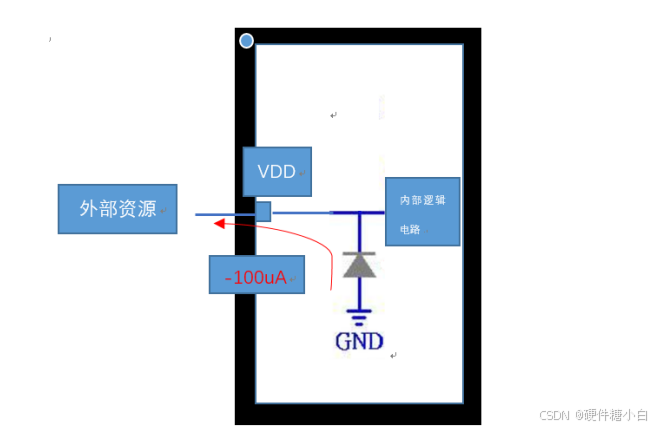

（2）电源PIN OS测试---PMU

电源pin只有下管，测试电源pin时将其他IO PIN置0V，如果使用万用表量则其他角浮接即可。外部电源设置clamp电压，Force -100uA电流到芯片测试PIN。

测量测试PIN到GND的压降。读数为-0.2—-1.5V为正常，0V则下管与GND short，如果读数为clamp电压则下管开路。

综上，测的电压绝对值在0.2V~1.5V之间，具体电压是多少和制程有关。万用表测出来的压降是0.7V左右，是因为万用表测试没办法控制流经二极管的电流。虽然二极管伏安特性曲线不是线性，但是二极管电压与电流是正相关的。

（3）PIN与PIN的short测试

当测试其中一个pin的同时把其他PIN接到GND。若测试结果为short，则可能是pin的保护二极管短路，也可能是pin与其它pin短路，但具体是哪一个pin与它短路没有办法立即判断。

综上，如果测试pin没有与其他pin短路，且自身二极管没有短路，则测试电压值就在0.2V-1.5V之间。但如果测试pin和其他pin短路者自身二极管短路，则测试电压值为：测试值<0.2。

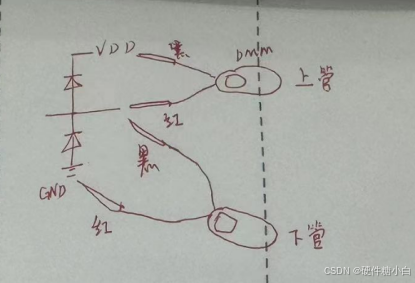

4，手持万用表OS测试。
