【HFSS】设置两个相同模型之间的间距

原创 已于 2023-12-21 14:00:41 修改
· 861 阅读 · 8 ·
版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#射频工程

于 2023-12-21 10:56:37 首次发布

1.选中要被设置的对象，使其变为紫色

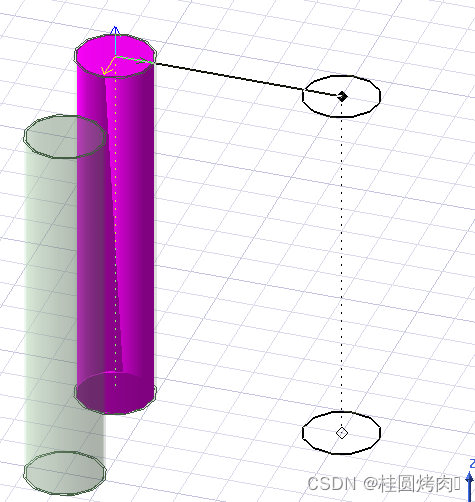

2.点击duplicate along the line，再点击原始物体的中心点

3.在下面的dX,dY,dZ填写需要移动的参数，固定复制的位置

我是爱吃烤肉的小熊！
