STM32 探索者f407开发板资源描述

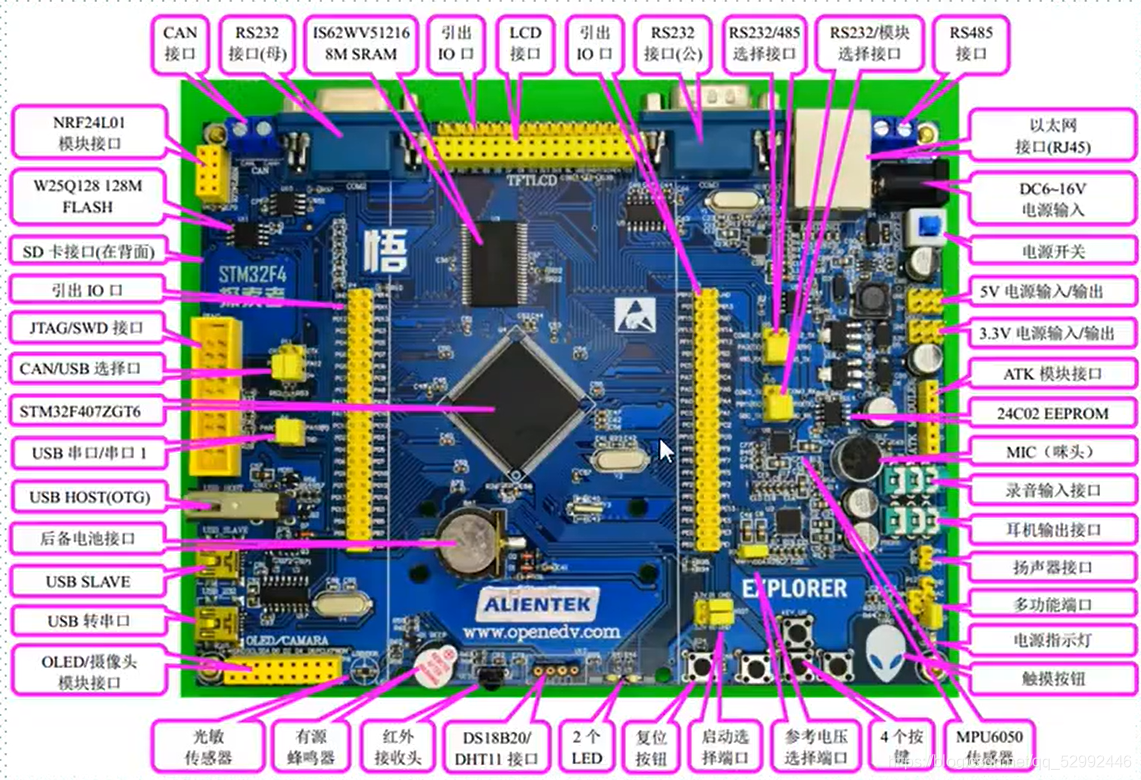

1外观说明

2板载资源

ALIENTEK探索者STM32F4开发板板载资源如下：

◆ CPU：STM32F407ZGT6，LQFP144，FLASH：1024K，SRAM：192K；

◆ 外扩SRAM：IS62WV51216，1M字节

◆ 外扩SPI FLASH：W25Q128，16M字节

◆ 1个电源指示灯（蓝色）

◆ 2个状态指示灯（DS0：红色，DS1：绿色）

◆ 1个红外接收头，并配备一款小巧的红外遥控器

◆ 1个 EEPROM芯片，24C02，容量256字节

◆ 1个六轴（陀螺仪+加速度）传感器芯片，MPU6050

◆ 1个高性能音频编解码芯片，WM8978

◆ 1个2.4G无线模块接口，支持NRF24L01无线模块

◆ 1路CAN接口，采用TJA1050芯片

◆ 1路485接口，采用SP3485芯片

◆ 2路RS232串口（一公一母）接口，采用SP3232芯片

◆ 1路单总线接口，支持DS18B20/DHT11等单总线传感器

◆ 1个ATK模块接口，支持ALIENTEK蓝牙/GPS模块

◆ 1个光敏传感器
