学习日志——双有源桥DC-DC变换器DAB-SPS仿真

SPS
1、简介
SPS控制方式中，一二次侧桥的内移相角均为180°，通过控制两侧桥之间的移相角（外移相角）来实现功率的传输。
简单来说SPS控制方式就是开关管S1、S4同时开，S2、S3反向。开关管Q1、Q4同时开，Q2、Q3反向。
通过控制S1、Q1之间的滞后相位（外移相角）来控制功率的传输（Q1滞后S1，正向传输，Q1超前S1，反向传输）。

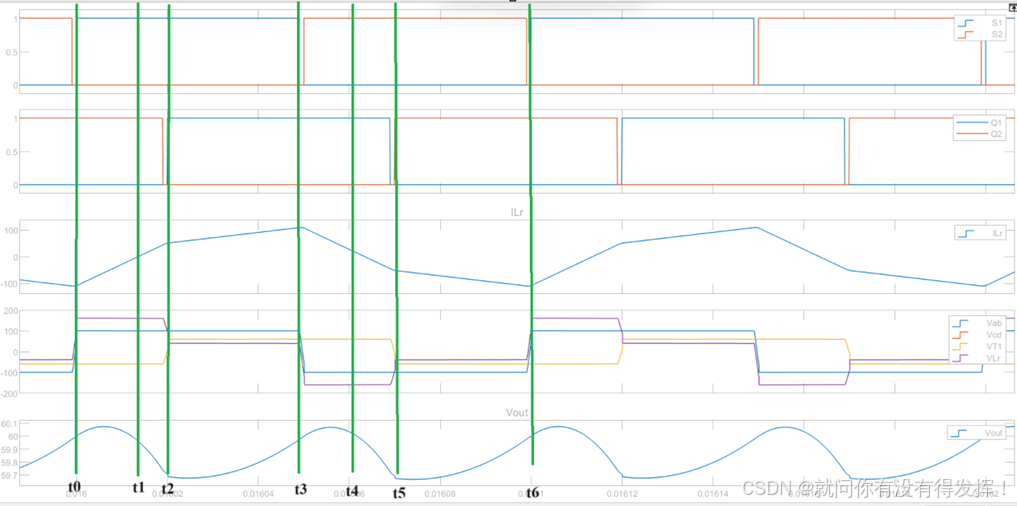

2、工作状态分析

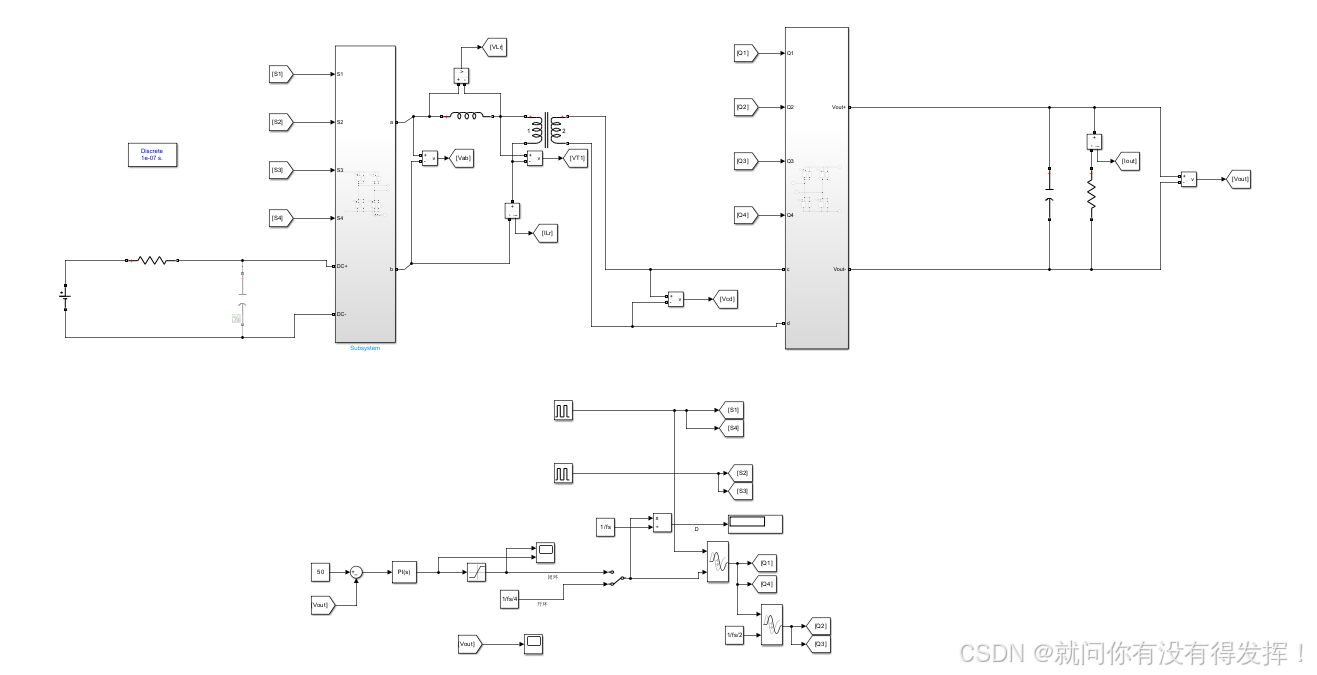

以下为SPS_close文件中开环状态D=0.2时的分析

仿真参数为：
fs=10e3;
Vin=100V;
Vout_ref=50V;
L=2e-5;
C=0.002;
R=1;

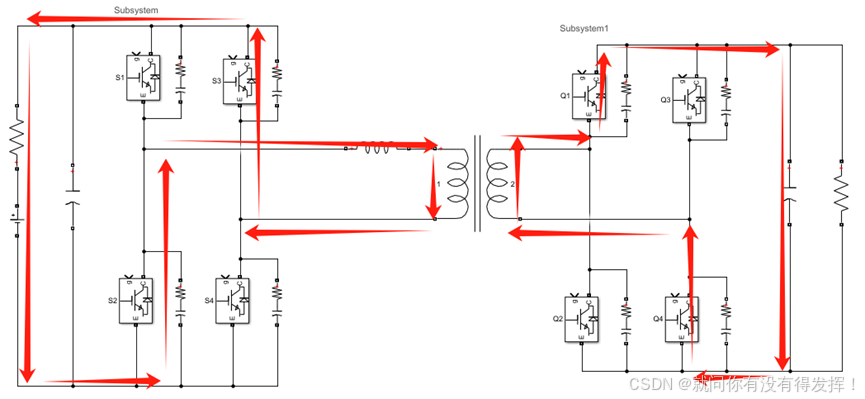

（1）S1S4、Q2Q3 t0~t1


电感电流为负值

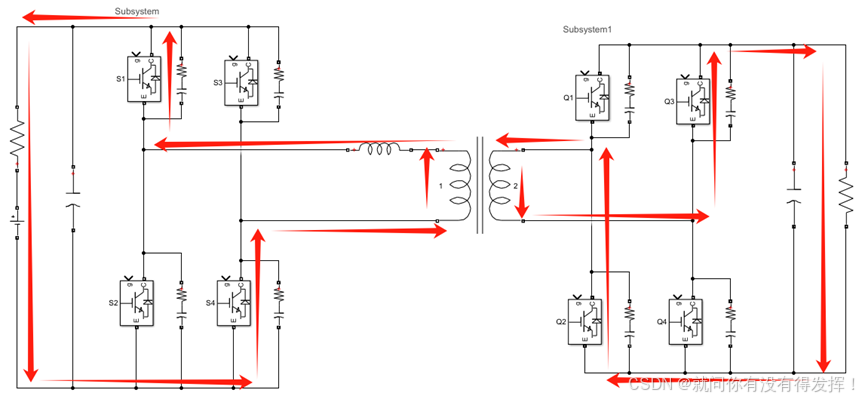

（2）S1S4、Q2Q3 t1~t2

电感电流变为正值

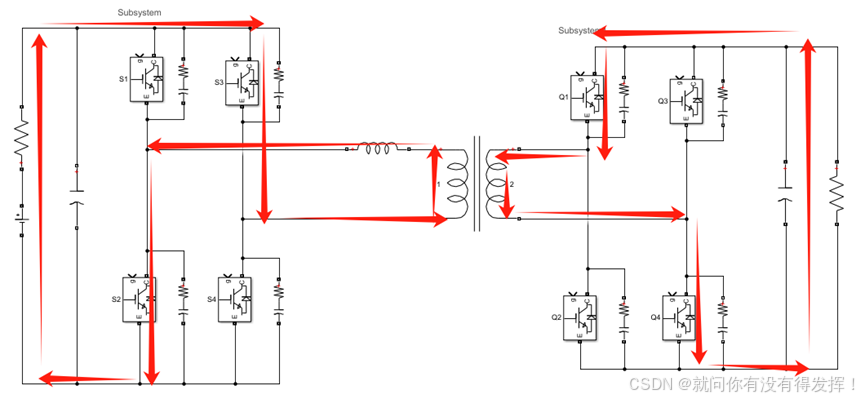

（3）S1S4、Q1Q4 t2~t3

电感电流为正

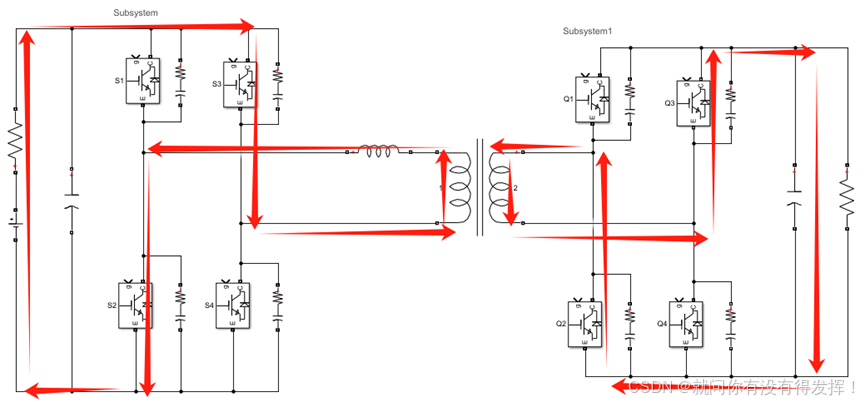

（4）S2S3、Q1Q4 t3~t4

电感电流为正值

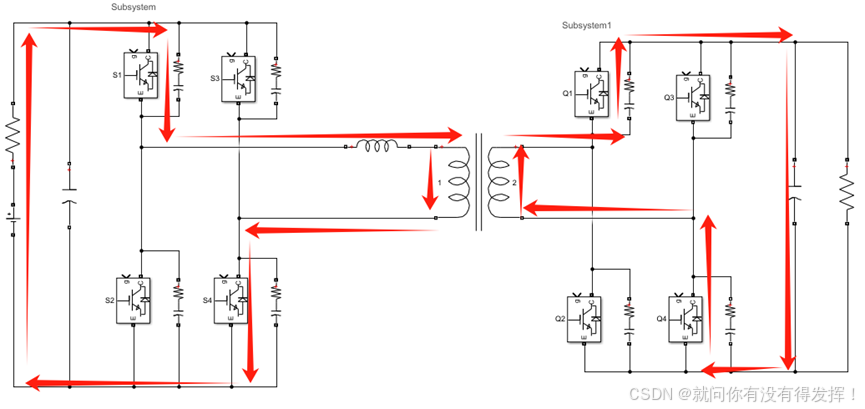

（5）S2S3、Q1Q4 t4~t5

电感电流变为负值

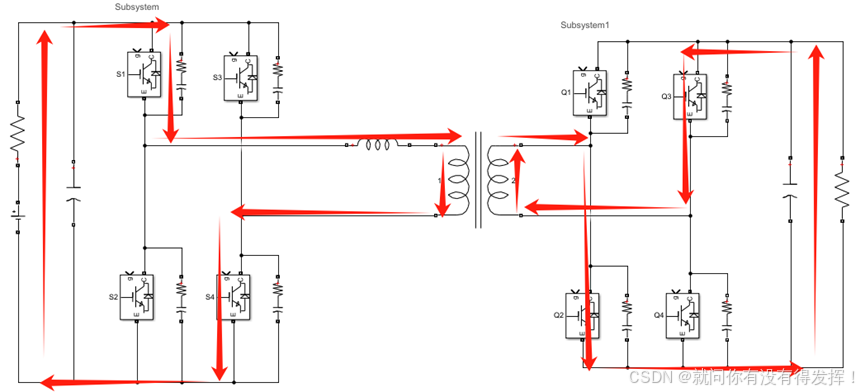

（6）S2S3、Q2Q3 t5~t6

电感电流为负值
3、工作特性
（1）功率传输特性
Ths=1/2/fs，即半个周期
D2为半个周期移相比，D=2D2，D为外移相角，整个周期移相比
K为电压传输比，K=U1/NU2，此处分析K>1的情况
令t0=0；t2=DThs；t3=Ths；t5=(1+D)Ths；t6=2Ths

电感电流对称性得到

则

电流平均值
（积分用面积计算即可）
传输功率为

其最大值为D=0.5时，即D2=0.25时
