学习日志-C51-DS1302可调时钟

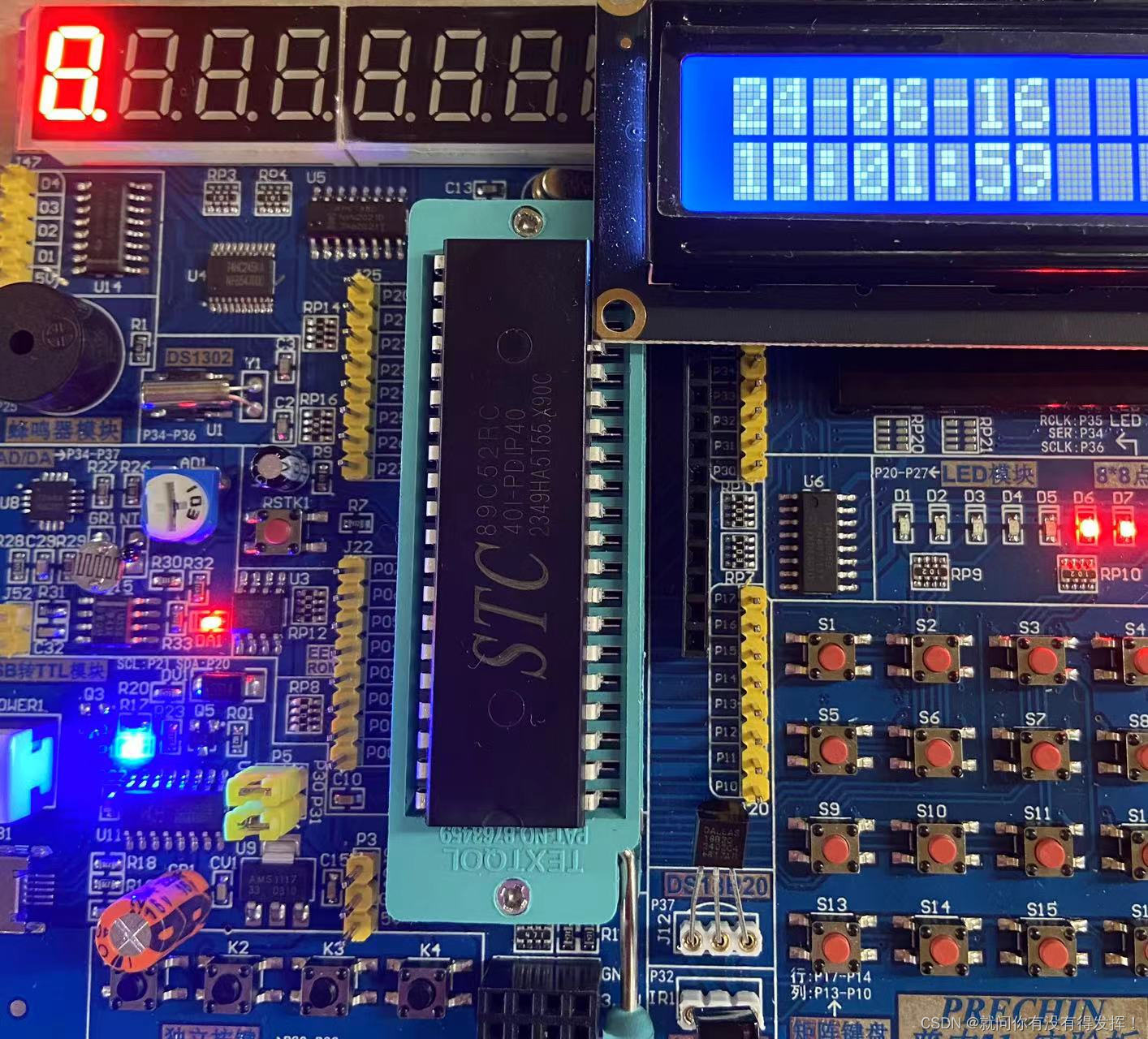

现象：将时间显示在LCD1602上，并可通过按键进行时间调节
1.DS1302

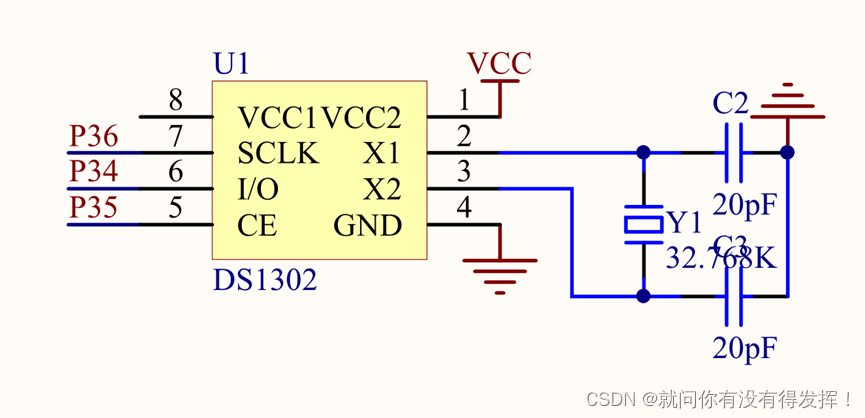

DS1302：
在这里插入图片描述

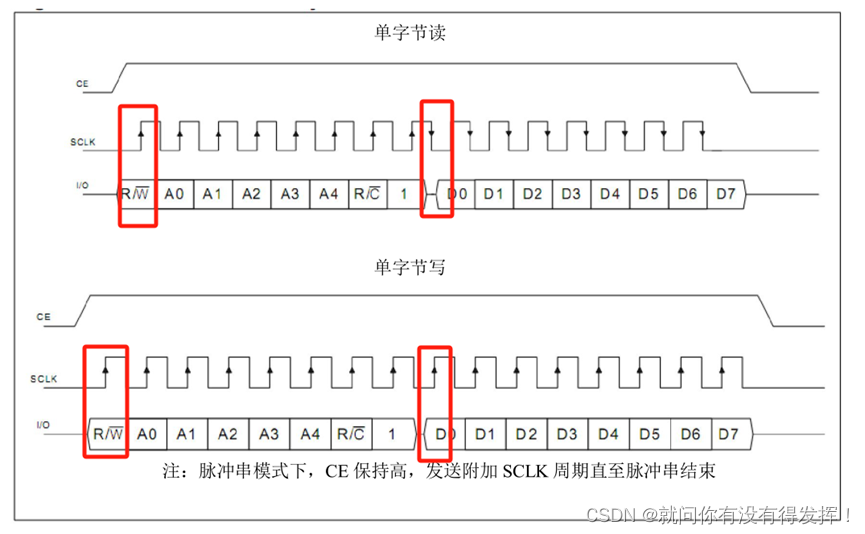

写入与读取：

DS1302通过控制CE、SCLK、IO进行数据的写入与读取，由低位>>高位进行输入。
CE置1才可使能，进行数据读写，读写结束后CE复位为0。
写入数据：SCLK上升沿即可获得读写地址，8个周期后获得完整命令，在下一个上升沿即可写入数据。
读取数据：SCLK上升沿即可获得读写地址，8个周期后获得完整命令，紧接着的下降沿可读取数据。
因此写入数据经过了16个周期，而读取数据仅经过15个周期。
在这里插入图片描述

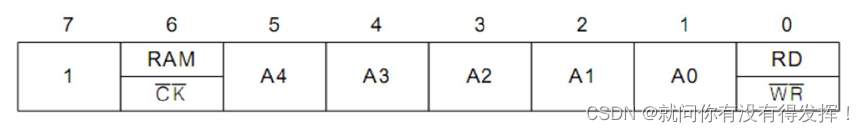

命令字：在进行读写前都要先获得命令字，确认读取命令以及地址，写入最后一位为0，读取最后一位为1。
在DS1302的时钟寄存器中，内容是BCD码格式，因此在写入时要将十进制转换为BCD码，读取时将BCD码转化为十进制。
十进制转BCD码：BCD=十进制/1016+十进制%10
BCD码转十进制：十进制=BCD/1610+BCD%16
另外在进行写入操作时，注意解除写保护，写入完毕后在恢复写保护。
2.代码实现
(1)DS1302

#include <REGX52.H>
sbit DS1302_SCLK=P3^6;//重定义
sbit DS1302_CE=P3^5;
sbit DS1302_IO=P3^4;
//寄存器写入地址
#define DS1302_SECOND  0x80   //秒
#define DS1302_MINUTE  0x82  //分
#define DS1302_HOUR  0x84//时
#define DS1302_DATE  0x86//日
#define DS1302_MONTH  0x88//月
#define DS1302_DAY  0x8A//星期
#define DS1302_YEAR  0x8C//年
#define DS1302_WP  0x8E//写保护
char DS1302_Time[]={24,6,16,15,01,55,6};
//设置时间，定义一组有符号的数据（有符号便于后面进行越界判断），年、月、日、小时、分、秒、星期
void DS1302_Init()//初始化
{
	DS1302_CE=0;
	DS1302_SCLK=0;
}
void DS1302_WriteByte(unsigned char Command,Data)//写入一个字节
{
	unsigned char i;
	DS1302_CE=1;//使能
	for(i=0;i<8;i++)//重复8次，写入命名字
	{
	  DS1302_IO=Command&(0x01<<i);//由低位开始写入
		DS1302_SCLK=1;//置1，得到上升沿，数据写入
	  DS1302_SCLK=0;//复位
	}
	for(i=0;i<8;i++)//在进行写入时，完成命令写入后下一个周期上升沿即可开始写入数据，重复8次，完成一个字节数据写入
	{
	  DS1302_IO=Data&(0x01<<i);
		DS1302_SCLK=1;//上升沿写入
	  DS1302_SCLK=0;//复位
	}
		DS1302_CE=0;//使能复位
}

unsigned char DS1302_ReadByte(unsigned char Command)//读取一个字节
{
	unsigned char i,Data=0x00;//局部变量定义
	Command|=0x01;//command与0x01相或，则其他位不变，最后一位置1，变为读取状态
	DS1302_CE=1;//使能
	for(i=0;i<8;i++)//重复8次，确定命令字
	{
	  DS1302_IO=Command&(0x01<<i);
	  DS1302_SCLK=0;//复位
	  DS1302_SCLK=1;//上升沿确定命令字
	}
		for(i=0;i<8;i++)
	{
		DS1302_SCLK=1;//上面8个循环结束为上升沿，由于结束后的第一个下降沿就会读取，第二个循环则以高电平开始。
		DS1302_SCLK=0;//下降沿
		if(DS1302_IO)
		{Data|=(0x01<<i);}//将IO数据由低位开始赋值给Data
	}
	DS1302_CE=0;
	DS1302_IO=0;//IO口置0
	return Data;//返回Data
}

void DS1302_SetTime()//写入时间，将十进制转化为BCD码
{	DS1302_WriteByte(DS1302_WP,0x00); //解除写保护
	DS1302_WriteByte(DS1302_YEAR,DS1302_Time[0]/10*16+DS1302_Time[0]%10);//写入年份
	DS1302_WriteByte(DS1302_MONTH,DS1302_Time[1]/10*16+DS1302_Time[1]%10);
	DS1302_WriteByte(DS1302_DATE,DS1302_Time[2]/10*16+DS1302_Time[2]%10);
	DS1302_WriteByte(DS1302_HOUR,DS1302_Time[3]/10*16+DS1302_Time[3]%10);
	DS1302_WriteByte(DS1302_MINUTE,DS1302_Time[4]/10*16+DS1302_Time[4]%10);
	DS1302_WriteByte(DS1302_SECOND,DS1302_Time[5]/10*16+DS1302_Time[5]%10);
	DS1302_WriteByte(DS1302_DAY,DS1302_Time[6]/10*16+DS1302_Time[6]%10);
	DS1302_WriteByte(DS1302_WP,0x80);//恢复写保护 1000 0000
}
void DS1302_ReadTime()//读取时间，BCD转为十进制
{
	unsigned char Num;
	Num=DS1302_ReadByte(DS1302_YEAR);
	DS1302_Time[0]=Num/16*10+Num%16;//读取到年份
	Num=DS1302_ReadByte(DS1302_MONTH);
	DS1302_Time[1]=Num/16*10+Num%16;
	Num=DS1302_ReadByte(DS1302_DATE);
	DS1302_Time[2]=Num/16*10+Num%16;
	Num=DS1302_ReadByte(DS1302_HOUR);
	DS1302_Time[3]=Num/16*10+Num%16;
	Num=DS1302_ReadByte(DS1302_MINUTE);
	DS1302_Time[4]=Num/16*10+Num%16;
	Num=DS1302_ReadByte(DS1302_SECOND);
	DS1302_Time[5]=Num/16*10+Num%16;
	Num=DS1302_ReadByte(DS1302_DAY);
	DS1302_Time[6]=Num/16*10+Num%16;
}

(2)显示时间

#include <REGX52.H>
#include "LCD1602.h"
#include "DS1302.h"
void TimeShow()//时间显示函数
{
    DS1302_ReadTime();//读取时间
	LCD_ShowNum(1,1,DS1302_Time[0],2);//显示年份
	LCD_ShowNum(1,4,DS1302_Time[1],2);
	LCD_ShowNum(1,7,DS1302_Time[2],2);
	LCD_ShowNum(2,1,DS1302_Time[3],2);
	LCD_ShowNum(2,4,DS1302_Time[4],2);
	LCD_ShowNum(2,7,DS1302_Time[5],2);
}

(3)按键函数

#include <REGX52.H>
#include "Delay.h"
unsigned char Key()//获取按键键码函数
{
	unsigned char KeyNumber=0;
	if(P3_1==0){Delay(20);while(P3_1==0);Delay(20);KeyNumber=1;}
	if(P3_0==0){Delay(20);while(P3_0==0);Delay(20);KeyNumber=2;}
	if(P3_2==0){Delay(20);while(P3_2==0);Delay(20);KeyNumber=3;}
	if(P3_3==0){Delay(20);while(P3_3==0);Delay(20);KeyNumber=4;}
	return KeyNumber;
}

(4)时间修改

#include <REGX52.H>
#include "key.h"
#include "LCD1602.h"
#include "DS1302.h"
unsigned char KeyNum,MODE,TimeSelect,TimeSetFlashFlag;
void TimeSet()//时间修改函数
{
	if(KeyNum==2)//按键2为修改位的选择
	{
		TimeSelect++;//时间修改选择位加1
		TimeSelect%=6;//对6取余，即选择位仅为0~5
	}
	if(KeyNum==3)//按键3为修改数据增加
	{
		DS1302_Time[TimeSelect]++;//按下3，数值增加1
		if(DS1302_Time[0]>99){DS1302_Time[0]=0;}//年上限越界判断
		if(DS1302_Time[1]>12){DS1302_Time[1]=1;}//月上限越界判断，超过12自动置1
		if(DS1302_Time[1]==1 || DS1302_Time[1]==3|| DS1302_Time[1]==5|| DS1302_Time[1]==7|| DS1302_Time[1]==8
			|| DS1302_Time[1]==10|| DS1302_Time[1]==12)//日上限越界判断
		{
		  if(DS1302_Time[2]>31){DS1302_Time[2]=1;}//1、3、5、7、8、10、12月均为31天，超过31天自动置1
		}
		else if(DS1302_Time[1]==4||DS1302_Time[1]==6||DS1302_Time[1]==9||DS1302_Time[1]==11)
		{
		  if(DS1302_Time[2]>30){DS1302_Time[2]=1;}
		}
		else if(DS1302_Time[1]==2)//2月
		{
			if(DS1302_Time[0]%4==0)//闰年
			{
				if(DS1302_Time[2]>29)
					{DS1302_Time[2]=1;}
			}
			if(DS1302_Time[0]%4)//平年
			{
				if(DS1302_Time[2]>28)
          {DS1302_Time[2]=1;}
			}
		}
		if(DS1302_Time[3]>23){DS1302_Time[3]=0;}//小时上限越界判断
		if(DS1302_Time[4]>59){DS1302_Time[4]=0;}//分钟上限越界判断
		if(DS1302_Time[5]>59){DS1302_Time[5]=0;}//秒上限越界判断
		}
	if(KeyNum==4)//按键4为修改数据减小
		{
		DS1302_Time[TimeSelect]--;//按下4，数值减少1
		if(DS1302_Time[0]<0){DS1302_Time[0]=99;}//年下限越界判断
		if(DS1302_Time[1]<1){DS1302_Time[1]=12;}//月下限越界判断
		if(DS1302_Time[1]==1 || DS1302_Time[1]==3|| DS1302_Time[1]==5|| DS1302_Time[1]==7|| DS1302_Time[1]==8
			|| DS1302_Time[1]==10|| DS1302_Time[1]==12)//日下限与上限越界判断
		{
		  if(DS1302_Time[2]<1){DS1302_Time[2]=31;}
			if(DS1302_Time[2]>31){DS1302_Time[2]=1;}
		}
		else if(DS1302_Time[1]==4||DS1302_Time[1]==6||DS1302_Time[1]==9||DS1302_Time[1]==11)
		{
		  if(DS1302_Time[2]<1){DS1302_Time[2]=30;}
			if(DS1302_Time[2]>30){DS1302_Time[2]=1;}
		}
		else if(DS1302_Time[1]==2)
		{
			if(DS1302_Time[0]%4==0)
			{
				if(DS1302_Time[2]<1){DS1302_Time[2]=29;}
				if(DS1302_Time[2]>29){DS1302_Time[2]=1;}
			}
			if(DS1302_Time[0]%4)
			{
				if(DS1302_Time[2]<1){DS1302_Time[2]=28;}
				if(DS1302_Time[2]>28){DS1302_Time[2]=1;}
			}
		}
		if(DS1302_Time[3]<0){DS1302_Time[3]=23;}
		if(DS1302_Time[4]<0){DS1302_Time[4]=59;}
		if(DS1302_Time[5]<0){DS1302_Time[5]=59;}
		}
		//更新时间显示
	  if(TimeSelect==0 && TimeSetFlashFlag==1)//选中0位且闪烁
		{LCD_ShowString(1,1,"__");}
		else{LCD_ShowNum(1,1,DS1302_Time[0],2);}
		if(TimeSelect==1 && TimeSetFlashFlag==1)
		{LCD_ShowString(1,4,"__");}
		else{LCD_ShowNum(1,4,DS1302_Time[1],2);}
		if(TimeSelect==2 && TimeSetFlashFlag==1)
		{LCD_ShowString(1,7,"__");}
		else{LCD_ShowNum(1,7,DS1302_Time[2],2);}
		if(TimeSelect==3 && TimeSetFlashFlag==1)
		{LCD_ShowString(2,1,"__");}
		else{LCD_ShowNum(2,1,DS1302_Time[3],2);}
		if(TimeSelect==4 && TimeSetFlashFlag==1)
		{LCD_ShowString(2,4,"__");}
		else{LCD_ShowNum(2,4,DS1302_Time[4],2);}
		if(TimeSelect==5 && TimeSetFlashFlag==1)
		{LCD_ShowString(2,7,"__");}
		else{LCD_ShowNum(2,7,DS1302_Time[5],2);}
		LCD_ShowNum(1,14,TimeSelect,2);//显示修改选择位
		LCD_ShowNum(2,14,TimeSetFlashFlag,2);
}

(5)主程序

#include <REGX52.H>
#include "LCD1602.h"
#include "DS1302.h"
#include "key.h"
#include "t0.h"
#include "TimeShow.h"
#include "timeset.h"
void main()
{//初始化
	LCD_Init();
	DS1302_Init();
	Timer0Init();
	LCD_ShowString(1,1,"  -  -");
	LCD_ShowString(2,1,"  :  :");
	DS1302_SetTime();//设置时间
	while(1)
	{
		KeyNum=Key();//读取按键键码
		if(KeyNum==1)//按键1更改运行模式
		{
			if(MODE==0){MODE=1;}
			else if(MODE==1){MODE=0;DS1302_SetTime();}
		}
		switch(MODE)
		{
			case 0:TimeShow();break;//模式0，显示时间
			case 1:TimeSet();break;//模式1，更改时间
		}
	}

}
void Timer0_Routine() interrupt 1 //中断程序
{
	static unsigned int T0Count;
	TL0 = 0x66;
	TH0 = 0xFC;		//初值
	T0Count++;
	if(T0Count>=500)//每500ms循环一次，标志位取反，实现选择位的闪烁
	{
		T0Count=0;
		TimeSetFlashFlag=!TimeSetFlashFlag;//闪烁标志位取反
	}
}
