文章目录

前言

大家好，我是Lau师傅，今天继续和大家分享知识。

本文是学习郭老师的MATLAB教程第三节过程中所做的笔记，内容涉及撰写脚本，结构化编程和用户自定义函数三个重要板块。

郭彦甫老师上课使用的版本：MATLAB R2014a

我学习时使用的版本：MATLAB R2022b

一、Script Writing-撰写脚本程式

1.MATLAB Script-MATLAB脚本程式

MATLAB脚本程式是一个包含一系列MATLAB命令的文档。
更像是一个C/C++程序。
脚本不用经过编译就可以执行（逐行读取执行），但是必须保存为.m格式的文件才能执行。

2.Start A Script(.m)File-新建脚本文档(.m)

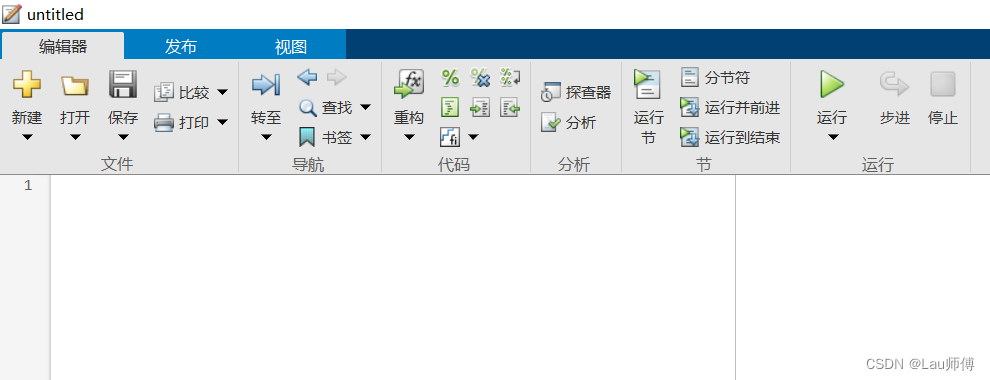

点击左上角“新建脚本”，创建了一个脚本编辑器-untitled，然后拖动untitled窗口可以使之单独显示。

在这里插入图片描述

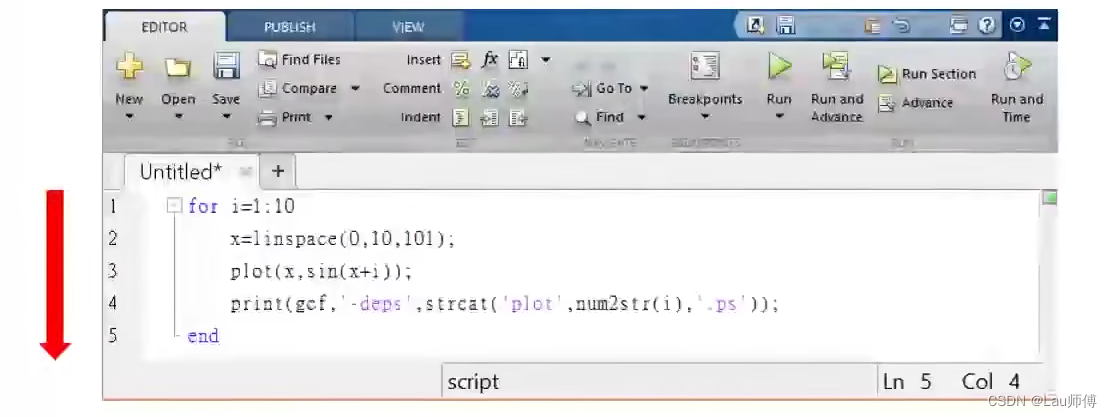

3.Script Editor-脚本编辑器

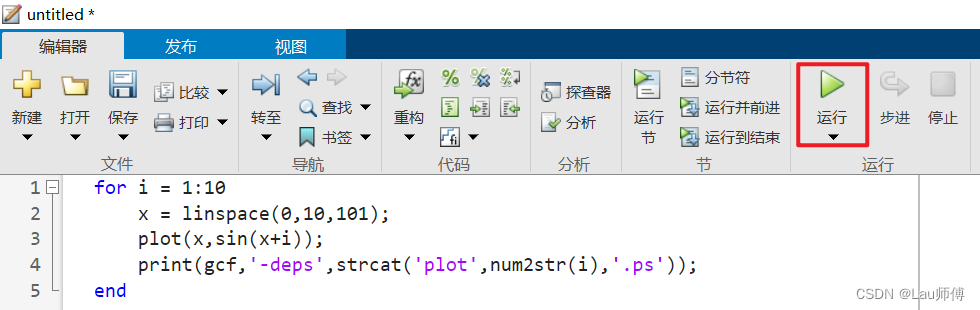

复制如下代码粘贴到脚本编辑器中:

for i = 1:10
    x = linspace(0,10,101);
    plot(x,sin(x+i));
    print(gcf,'-deps',strcat('plot',num2str(i),'.ps'));
end

在这里插入图片描述

脚本执行方法有两种：

（1）单击编辑器选项卡中的“运行”：
（2）按下键盘上的“F5”键。

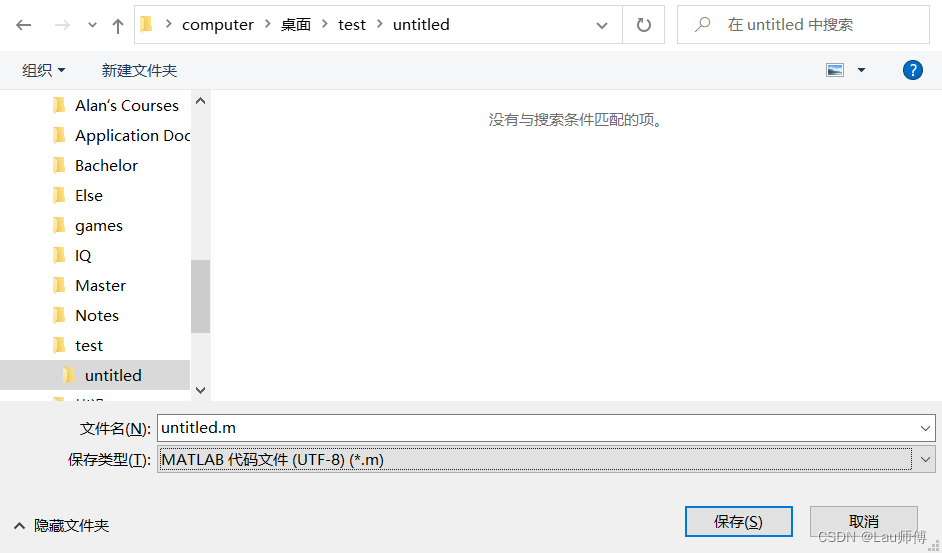

选择上述两种方法之一后，软件强制弹出如下脚本储存窗口，需要完成路径选择和命名工作，这里使用默认名称untitled。

在这里插入图片描述

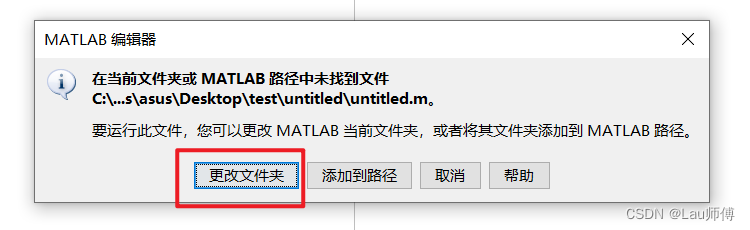

若弹出如下窗口，选择“更改文件夹”即可。

在这里插入图片描述

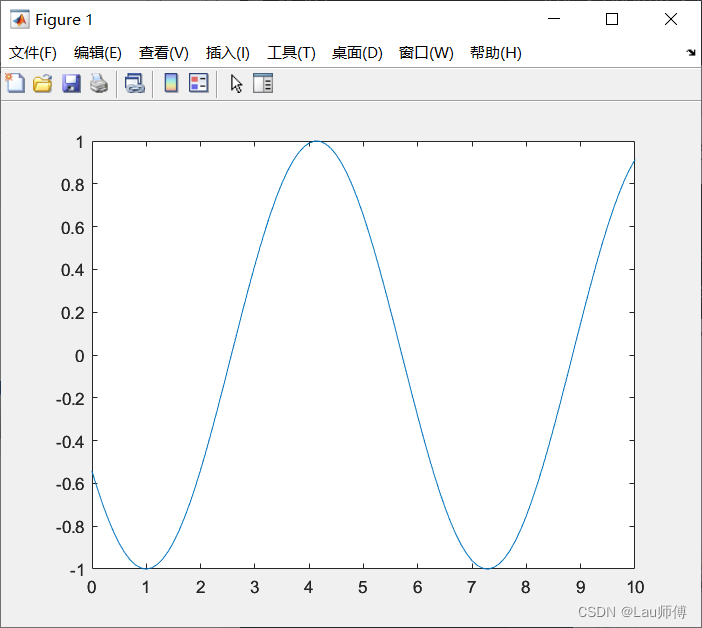

脚本执行结果如下图所示。

在这里插入图片描述

思考：代码中的每个函数的分别是什么意思？

4.常用功能介绍

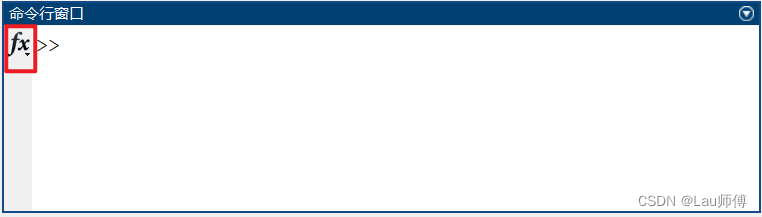

首先是查找function的功能：因为郭老师使用的是2014a版本，该功能键在界面上方，而我使用的是2022b版本，该功能键已经改变了位置，放到了命令行窗口的“fx”中，如下图所示。

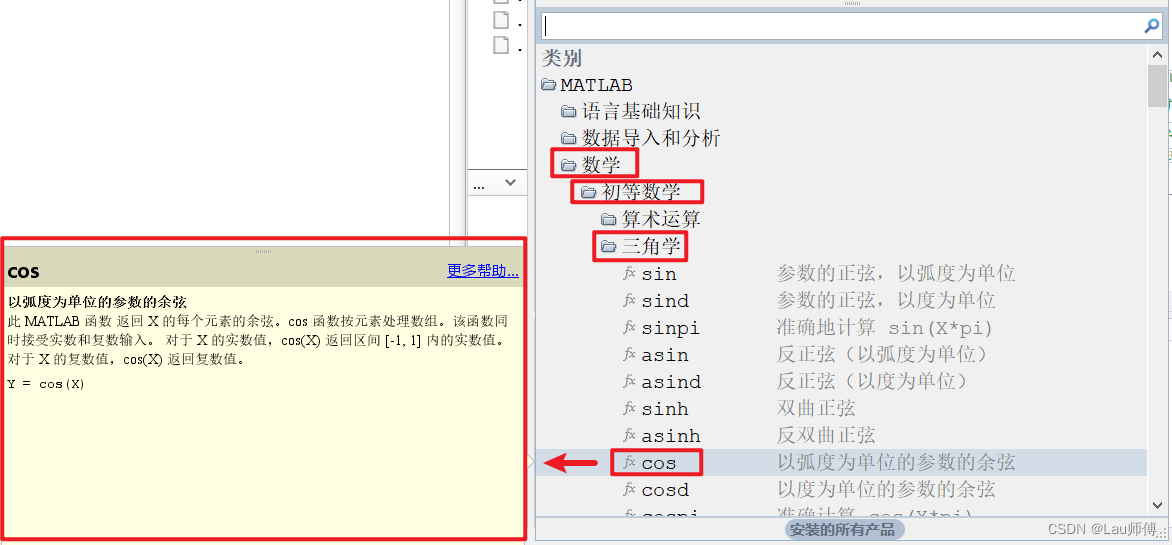

以查找“cos”为例，点击“fx”，选择“数学——初等数学——三角学——cos”，如下图所示，显示cos函数的使用简介，然后双击cos即可输入cos。

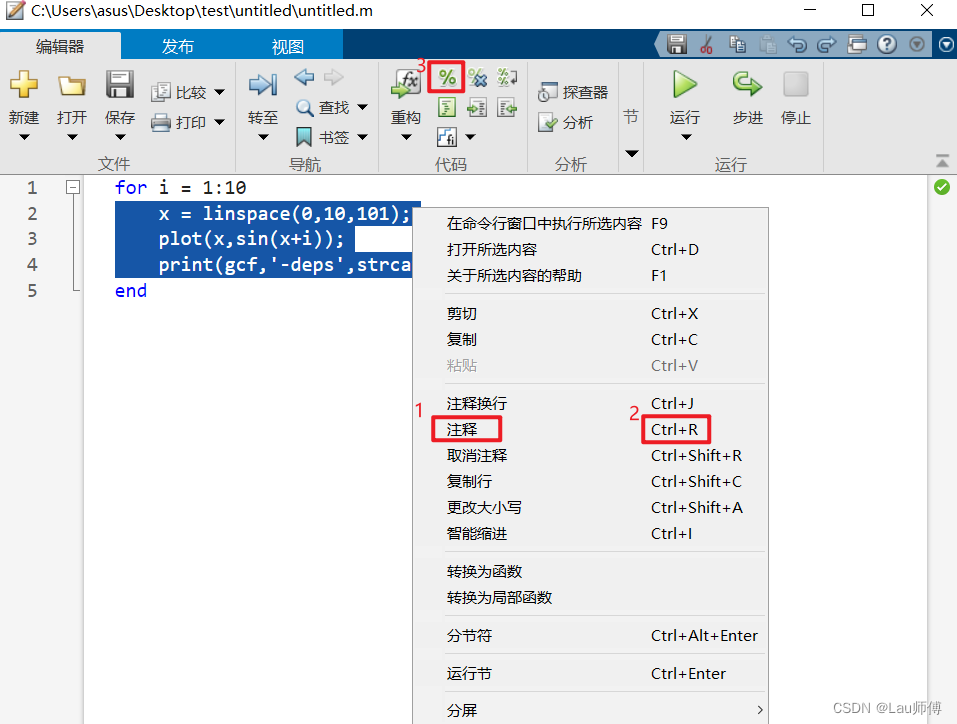

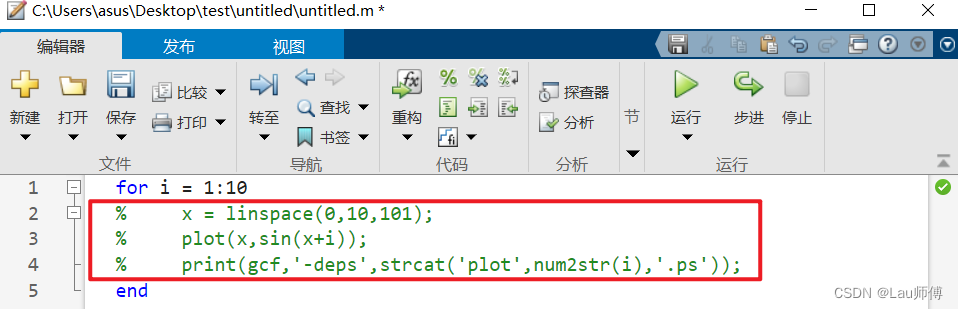

注释：如果有某些行的代码不需要执行，那么可以将它们注释掉，使用百分比符号%进行注释。方法：

（1）选中代码后右键选择注释；

（2）选中代码后按下快捷键Ctrl+R；

（3）选中代码后鼠标单击编辑器-代码的注释按钮。

取消注释也都有对应的方法：

（1）选中注释后右键选择取消注释；

（2）选中注释后按下快捷键Ctrl+Shift+R；

（3）选中注释后鼠标单击编辑器-代码的取消注释按钮。

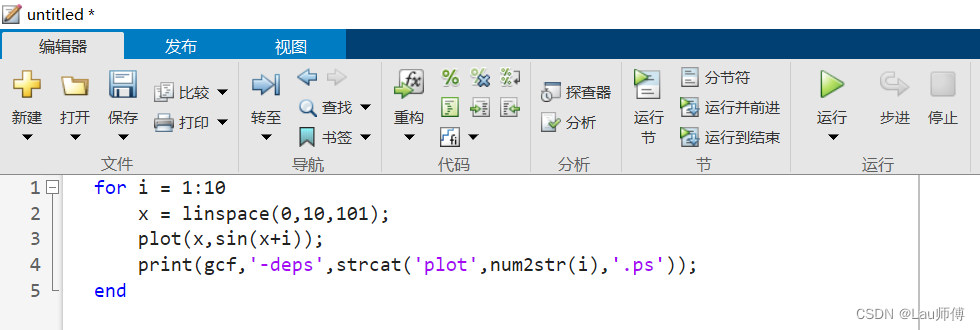

注意编辑器-代码：

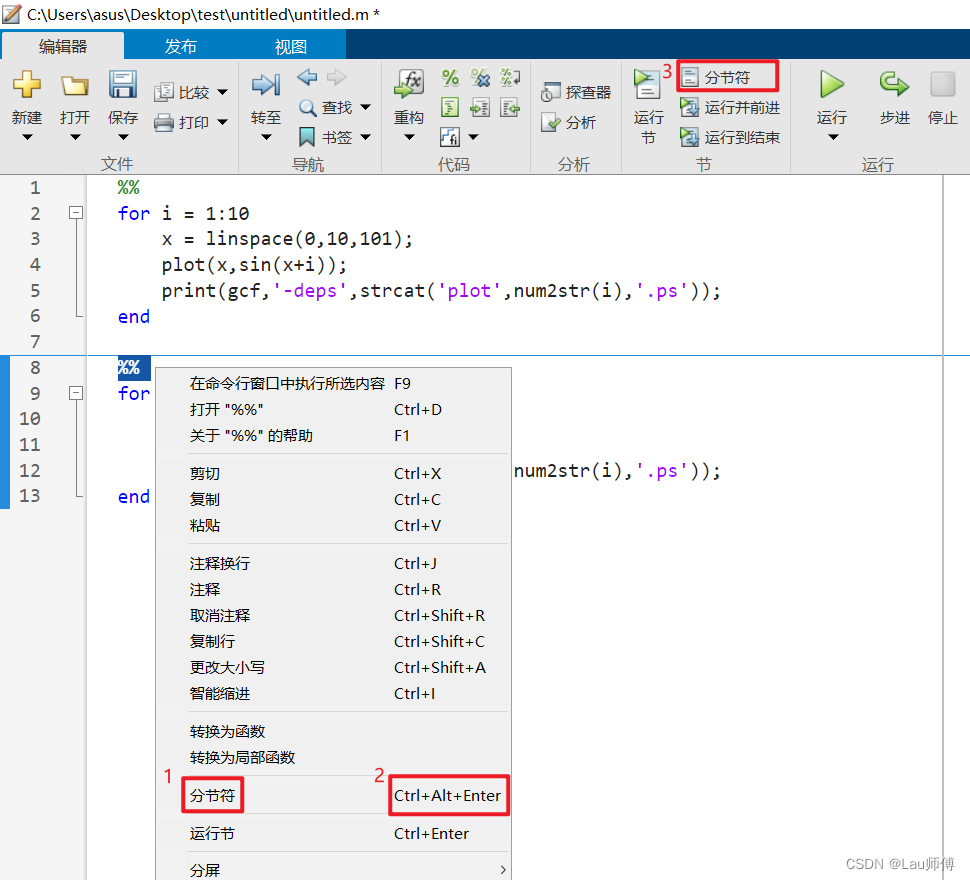

分节：将代码分为几个部分称为节，在调试（debug）时非常有用。使用两个百分比符号+空格进行分节。方法：

（1）在需要分节的地方单击右键，选择分节符；

（2）在需要分节的地方按下快捷键Ctrl+Alt+Enter；

（3）在需要分节的地方鼠标单击编辑器-节的分节符。

注意编辑器-节：
调试（debug）：对程序进行错误排查、修复、解决故障。

断点（breakpoint）：可以在调试过程中使用的方法，设置断点后，程序运行到断点行就暂停执行。

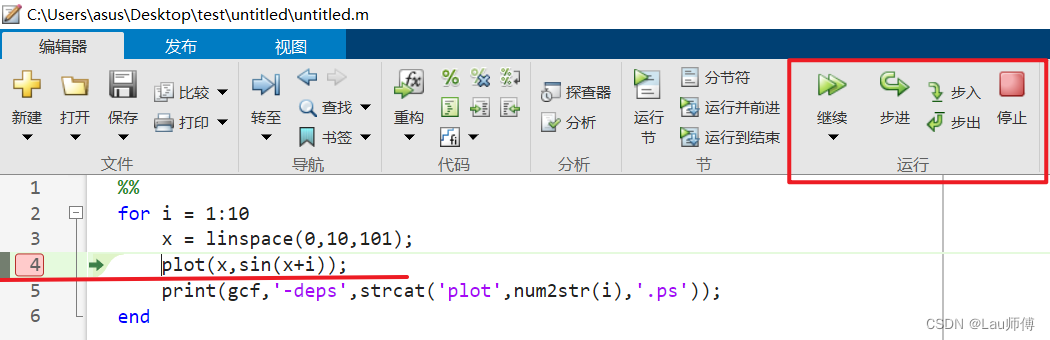

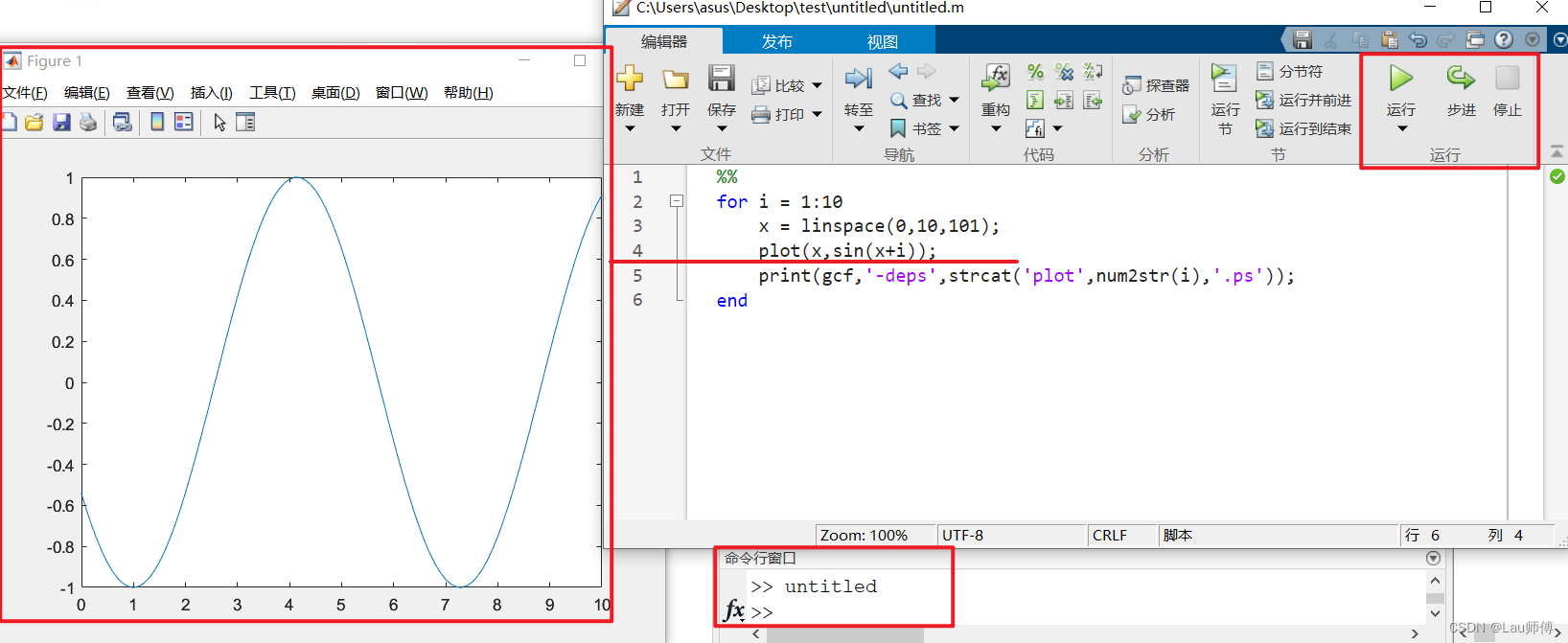

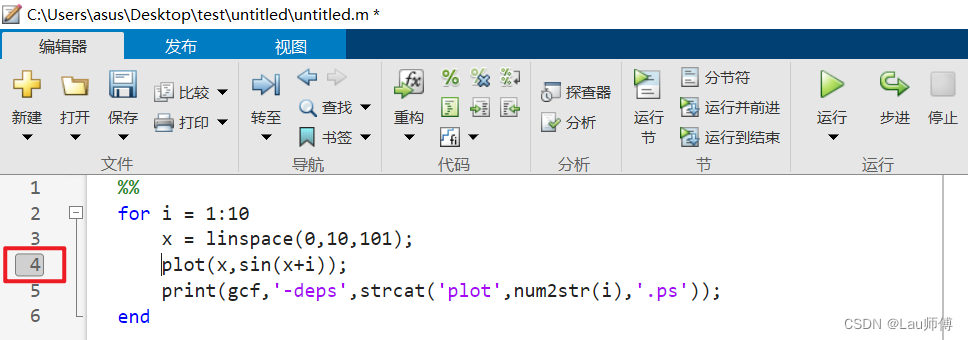

在2022b版本当中，单击代码前的数字就可以设置断点。如下图所示，在第4行设置断点。

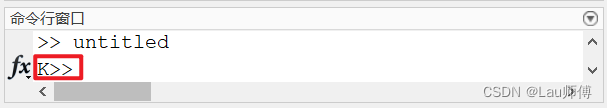

运行后效果如下图所示。

再单击代码前的数字将断点取消，点击继续，则debug取消，全部运行。
智能缩进、增加缩进、减少缩进

脚本可以保存执行的程序指令，而命令行指令不能，所以建议以后都使用脚本进行程序编写，可以储存为文档随时查看使用。

5.Script Flow-脚本流程

通常来说，脚本从第一行运行到最后一行。

在这里插入图片描述

使用结构化编程（包括子进程、循环、条件等）能够让程序看起来更加简洁。

二、Structured Programming-结构化编程

1.Flow Control-流程控制

（1）Review

下表是MATLAB中使用的一些语法结构的review。

Structure	Meaning
if，elseif，else	如果条件为true，则执行语句
for	按指定的次数执行语句
switch，case，otherwise	执行几组语句中的一组
try，catch	执行语句并捕获生成的错误
while	在条件为true时，重复执行语句

Terminal	Meaning
break	终止 for 或 while 循环的执行
continue	将控制权传递给 for 或 while 循环的下一个迭代
end	终止代码块，或指示最后一个数组索引
pause	暂时停止执行
return	将控制权返回给调用函数

（2）Relational(Logical) Operators-关系（逻辑）运算符

我们把对逻辑关系进行判断的运算如a>10，a==10，a<10，a>=10，a<=10称为relational operation，即关系运算或者逻辑运算，其中用作逻辑判断的运算符号>，<，==等称为relational(logical) operator，即关系运算符或逻辑运算符。这些运算属于布尔逻辑体系，运算结果有2种，分别用1和0代指true（是）和false（非）。

如下表所示，是MATLAB中的常用的8种逻辑运算符。

Operator-运算符	Meaning-含义
<	小于
<=	小于或等于
>	大于
>=	大于或等于
==	等于
~=	不等于
&&	与
l l	或（两根竖线）

注意：

（1）a=10，这里单独的等号是assignment赋值运算。

（2）MATLAB的不等于是~=，而C语言的不等于是!=，二者写法不一样。

2.常用的结构化编程语法

所有结构化编程的语法都必须配有相应的结束指令terminal，如if用end（end of some structured programming command）结束。

注意：一般将if，switch称为分支结构，将for，while称为循环结构。

（1）if，elseif，else

在这里插入图片描述

如果条件1为true，那么执行语句1；如果条件1不为true，那么检查条件2，条件2为true则执行语句2；如果所有条件都不符合即条件1和2都不为true，则执行语句3；最后执行end结束指令。

“elseif”和“else”都是可选择的。

请练习下列代码：

a = 3; % a赋值实数3
if rem(a,2) == 0 % rem取余数，判断a/2的余数是否为0，为0则true，为1则false
    disp('a is even') % a/2的余数为0则显示a is even
else % a/2的余数不为0即为1时
    disp('a is odd') % a/2的余数不为0时显示a is odd
end % 结束指令

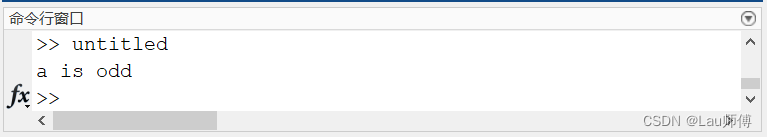

执行结果在命令行窗口显示：

在这里插入图片描述

可以发现，结构化编程能够跳过某行指令，直接执行后面的指令。

（2）switch

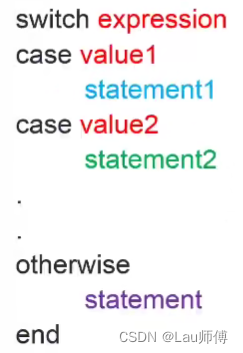

switch与if else的不同在于它不是条件判断true/false，而是判断数值，依据数值选择执行几组语句中的某一组。

在这里插入图片描述

判断expression的数值，如果值为value1，则执行语句1，如果值为value2，则执行语句2，…，如果以上值都不满足，则执行最后的语句，然后执行end结束指令。

请练习如下代码：

input_num = 1; % input_num赋值为实数1
switch input_num % 判断input_num数值
    case -1 % 如果input_num数值为1
        disp('negative -1'); % 则执行，显示negative -1
    case 0 % 如果input_num数值为0
        disp('zero'); % 则执行，显示zero
    case 1 % 如果input_num数值为1
        disp('positive 1'); % 则执行，显示positive 1
    otherwise % 如果input_num数值不为1，0，-1
        disp('other value'); % 则执行，显示other value
end % 结束指令

（3）while

在这里插入图片描述

当条件表达式expression为true时，执行语句，当条件不为true时，执行end结束指令。

请练习下列代码：

n = 1; % n赋值为实数1
while prod(1:n) < 1e100 % prod返回数组元素的乘积，判断数组元素的乘积是否小于1e100，即prod(1:n)=prod([1 2 3 ... n])=1x2x3x...xn=n!
    n = n + 1; % n!小于1e100时，n递增1
end % n!不小于1e100时跳出循环，结束指令，n有最大值

结果如下图，可知，最大69！<1e100

在这里插入图片描述

Exercise-练习

使用while循环计算1+2+3+…+999的和

% 我练习写的代码
n=1;
sum=0;
while n<1000
    sum=sum+n;
    n=n+1;
end
disp(sum);

（4）for

在这里插入图片描述

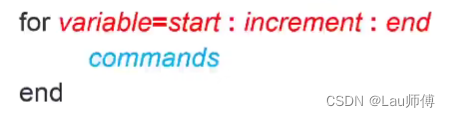

在变量从start到end以increment为间隔变化时，执行commands语句，最后执行end结束指令。

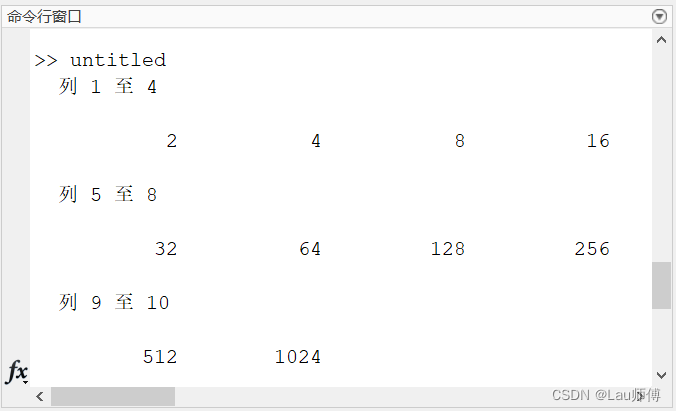

请练习下列代码，思考若n取1、3、5、7、9时应如何修改：

for n =1:10 % 变量n从1到10变化，步长为1。见“冒号运算符”
    a(n) = 2^n; % n每次变化，求a(n) = 2^n
end % 结束指令
disp(a); % 显示a

在这里插入图片描述

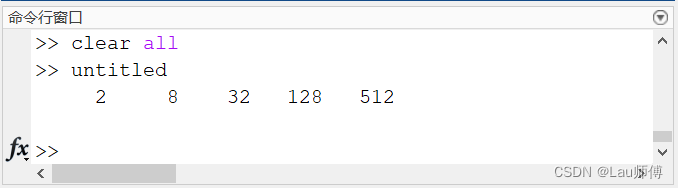

当n取1、3、5、7、9时，若修改如下：

for n =1:2:10 % n取1、3、5、7、9
    a(n) = 2^n; % a(1)、a(3)、a(5)、a(7)、a(9)
end
disp(a);

在这里插入图片描述

显然不是我们所想要的结果，a(2)、a(4)、a(6)、a(8)自动补零了，思考如何修改？

我的修改如下：

clear;
for n = 1:2:10
    a((n+1)/2) = 2^n;
end
disp(a);

在这里插入图片描述

或者

clear;
for n = 1:5
    a(n) = 2^(2*n-1);
end
disp(a);

或者

clear;
i = 1;
for n =1:2:10
    a(i) = 2^n;
    i=i+1;
end
disp(a);

Exercise-练习

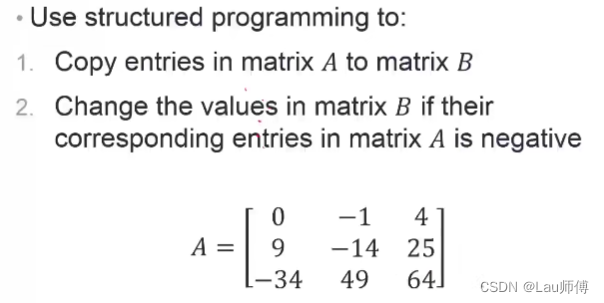

如下图示，使用结构化编程完成：

将矩阵A的元素复制给矩阵B；
如果矩阵A中的相应元素为负数，则更改矩阵B中的值。

提示：使用for循环就可以完成。

在这里插入图片描述

下面是我练习写的代码：

clear;
A = [0 -1 4;9 -14 25;-34 49 64]; % 创建矩阵A
B = A % 把A复制给B
for n = 1:9 % 遍历A的每一个元素
    if A(n)<0 % A某元素为负时
        B(n)=-B(n); % 将B对应的元素变为正
    end
end
disp(B); % 显示更改后的B

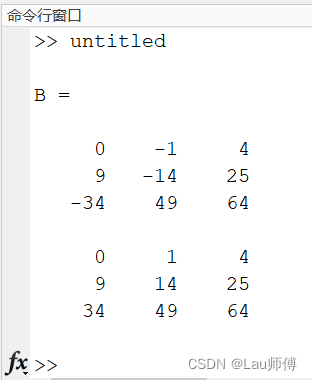

运行结果：

在这里插入图片描述

（5）终止符

1）break

break可以终止执行for或while循环，不执行循环中在break语句之后显示的语句，可以用来避免电脑宕机、陷入死循环等情况。

在这里插入图片描述

如上图所示，当条件error>error_threshold成立时，执行while循环内的语句。通常我们还会在循环内加入其它的判断，当k>100成立时，执行break直接跳到end终止while循环而不执行循环中break之后显示的语句。

3.Pre-allocating Space to Variables-给变量预分配空间

在之前的例子中，我们没有预先分配空间给a，而是让MATLAB在每次迭代时调整其大小，那么哪种方法更快？

下图中，A方法无预分配，B有预分配，那么哪种方法更快？

在这里插入图片描述

如何得知MATLAB的程序执行花费的时间？这里使用了tic（开始计时）和toc（结束计时）来计算执行用时。

clear;
tic; % 开始计时
for ii = 1:2000
    for jj = 1:2000
        A(ii,jj) = ii + jj;
    end
end
toc; % 结束计时

clear;
tic; % 开始计时
A = zeros(2000,2000); % 创建2000x2000的全零数组
for ii = 1:size(A,1) % size(A,1)返回A的第1个维度的长度即2000
    for jj = 1:size(A,2) % size(A,2)返回A的第2个维度的长度即2000
        A(ii,jj) = ii + jj;
    end
end
toc; % 结束计时

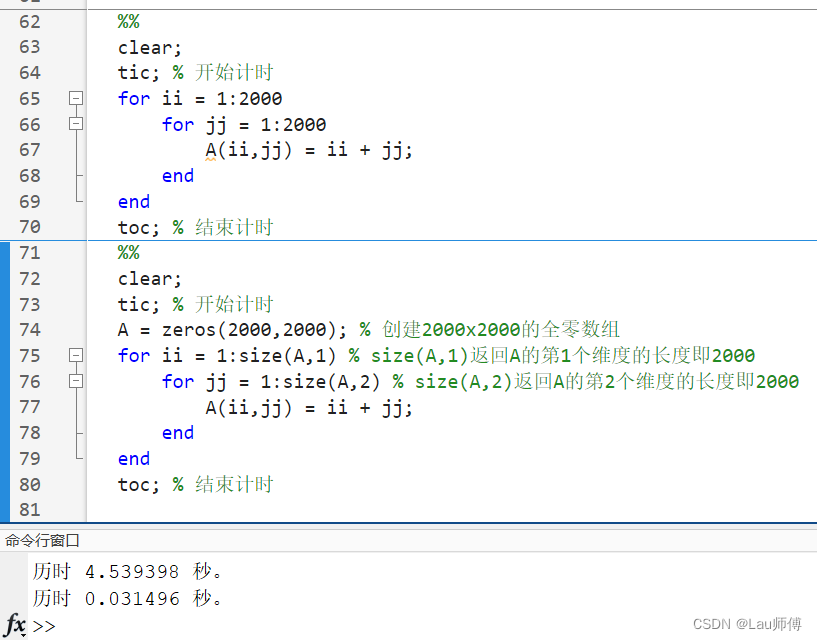

结果如下图所示：

在这里插入图片描述

可以看到，分别运行两节时的时间相差还是很大的，显然预分配节省了很多时间，建议自己练习感受一下。

因此，建议在能够得知变量大小的情况下尽量进行预分配空间的操作。

4.Tips for Script Writing-对于撰写脚本的建议

（1）在脚本开头，使用指令
- clear all来清除之前的变量
- close all来关闭所有图形窗口
（2）在命令末尾使用分号 ; 来禁止不需要的输出
（3）当指令过长时，可以使用省略号 … （起到换行的作用）来使脚本更具可读性
（4）如果出现宕机，按快捷键 Ctrl+C 在结束前终止脚本
（5）使用clc来清除命令行窗口历史

三、User-defined Function-用户自定义函数

脚本和函数都是包含MATLAB指令的.m文件，有时我们经常使用某些指令，把这些指令写成函数就能使工作方便很多。

Scripts	Functions
无输入参数	有输入参数
无输出参数	有输出参数
在全局工作区中操作数据	在本地工作区中操作数据

1.Concent of MATLAB Built-in Functions-MATLAB内置函数的内容

我们求平均用到的mean就是一个函数function，这是MATLAB内置的函数。

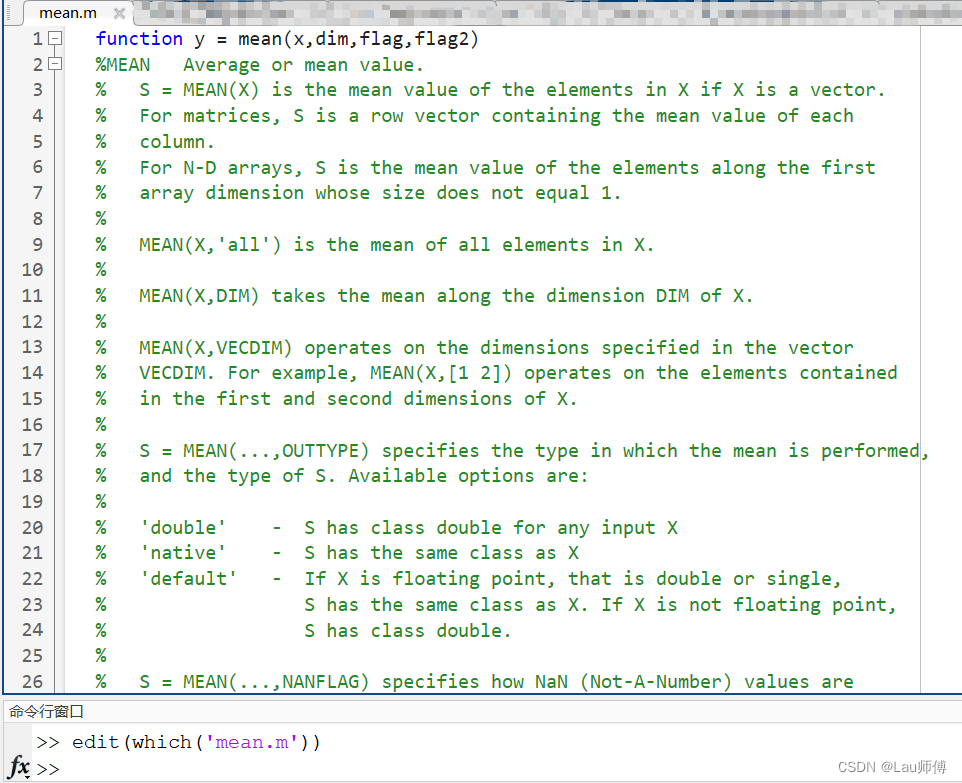

在命令行窗口输入edit(which('mean.m')可以打开mean函数的.m文件，查看mean函数的内容。

在这里插入图片描述

在第一行看到function y = mean(x,dim,flag,flag2)，蓝色的function是关键字，括号内的x,dim,flag,flag2为输入参数，y为输出参数，mean是函数名称。

在这里插入图片描述

所以，函数格式如上图所示，keyword output = function_name(input)即关键字输出参数 = 函数名(输入参数)，其中function_name函数名和file_name文件名相同，然后下面是注释和代码。

呼叫mean函数时，首先执行下面的代码，然后将数值给到y，y再给到命令行窗口或者其他呼叫mean函数的脚本中。

Some Observation-一些观察

关键字：function
函数名称和文件名称相匹配
目录：MATLAB需要找到这个函数
输入和输出变量可选
本地变量：dim和flag不能被访问

2.User Define Functions-用户定义函数

（1）

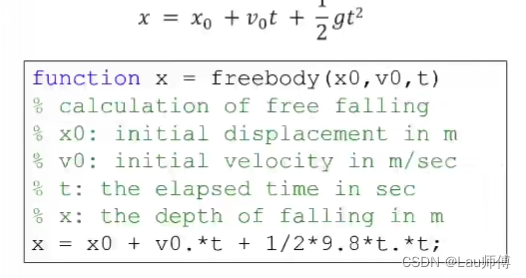

写一个计算自由落体运动的位移x的函数，给定初始位移 x0、初始速度 v0 和下落持续时间 t ，那么初始位移 x0、初始速度 v0 和下落持续时间 t是输入参数，待计算的位移x是输出参数，函数名称是freebody。

在这里插入图片描述

function x = freebody(x0,v0,t)
% calculation of free falling
% x0: initial displacement in m
% v0: initial velocity in m/sec
% t: the elapsed time in sec
% x: the depth of falling in m
x = x0 + v0.*t + 1/2*9.8*t.*t;

在新建脚本中输入这些代码，然后保存，默认会保存文件名和函数名相同。

此时，我们注意到代码中使用了点乘.*（见MATLAB教学02），为什么要用点乘？

我们知道计算不同角度(1,2,3,4,5)的cos值可以使用cos([1,2,3,4,5])，那么计算不同x0、v0和t也可以同理，即使用freebody([0 1],[0 1],[10 20])同时计算了x0=0、v0=0、t=10和x0=1、v0=1、t=20两种情况的结果，这是使用点乘的情况。但是如果不使用点乘，只使用乘法即x = x0 + v0.*t + 1/2*9.8*t*t则运行freebody([0 1],[0 1],[10 20])会出错，t*t计算不出来，如下图所示。

在这里插入图片描述

（2)Functions with Multiple Inputs and Outputs-具有多个输入和输出的函数

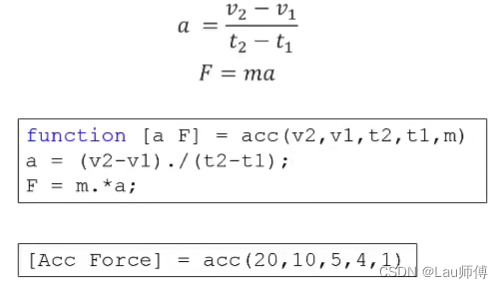

粒子的加速度和作用在它身上的力如下图所示。要求写一个计算粒子的加速度a和作用在它身上的力F的函数，输入参数为末速度v2、初速度v1、末时间t2、初时间t1、质量m，输出参数为加速度a和力F，函数名称是acc。

在这里插入图片描述

输出参数有2个，如何读取到呢？用中括号[]括起来。注意，这里我们使用了点除./和点乘.*。

function [a F] = acc(v2,v1,t2,t1,m)
a = (v2-v1)./(t2-t1);
F = m.*a;

使用时要写2个输出如[Acc Force] = acc(20,10,5,4,2)。

Exercise-练习

在这里插入图片描述

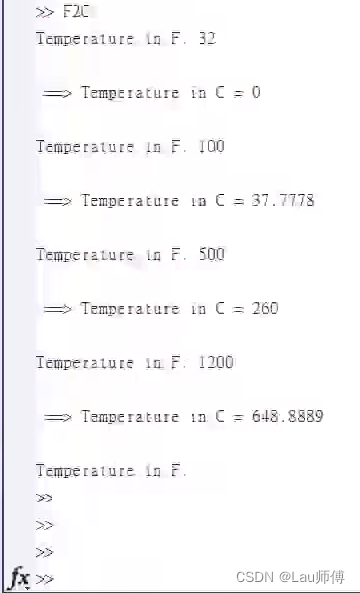

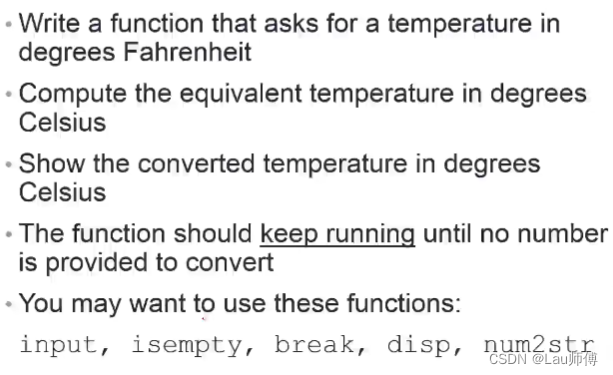

写一个函数，要求输入温度（以华氏温度°F为单位），然后计算对应的摄氏温度（C=(F-32)*5/9），最后显示换算的摄氏温度是多少。这个函数应当保持执行直到没有可供转换的数。你可能会使用到这些函数：input，isempty，break，disp，num2str。效果如下图所示。这个练习有一定难度，请一定要经过自己的思考。

在这里插入图片描述

下面是我练习写的代码：

function [] = F2C(~)
% F2C无输入、无输出
% tem_F表示华氏温度，tem_C表示摄氏温度
while 1 % 表示无限循环，重复执行
    prompt = "Temperature in F is "; % prompt是显示给用户的提示文本
    tem_F = input(prompt); % 要求用户输入，输入记为tem_F
    if isempty(tem_F) % isempty判断数组是否为空，即判断tem_F是否为空
        break % tem_F为空时，跳出while循环
    end % 终止if
    tem_C = (tem_F-32)*5/9; % 华氏度到摄氏度的转换公式
    Tem_C = ['==>Temperature in C is ',num2str(tem_C)]; % num2str将数字tem_C转换成字符串放在Tem_C中，再用在disp中
    disp(Tem_C); % 显示Tem_C的内容
end % 终止while
end % 终止function

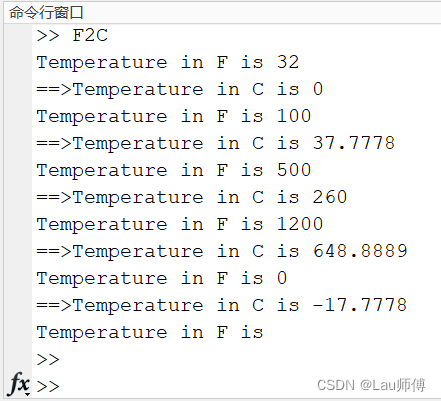

执行结果：

在这里插入图片描述

3.Function Default Variables-函数默认变量

Variable	Meaning
inputname	函数输入的变量名
mfilename	当前执行函数的文件名
nargin	函数输入参数的数量
nargout	函数输出参数的数量
varargin	变量长度输入参数列表
varargout	变量长度输出参数列表

在这里插入图片描述

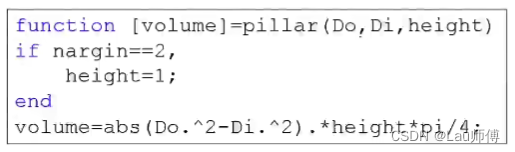

如上图所示，函数pillar，当nargin=2输入参数2个时，默认height=1。

4.Function Handles-函数句柄

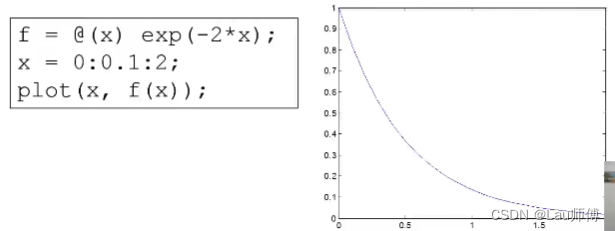

函数句柄是一种表示函数的 MATLAB 数据类型，一种创建匿名函数的方法，即不必在m文档中定义的一行表达式函数。函数句柄还是一种指针pointer。

在这里插入图片描述

命令行窗口执行后在工作区查看变量f，类型为function_handle。将f指向exp(-2*x)，f的输入为x。即输入的x为向量，输出的f(x)是x的数学函数也是向量，可以plot出来。

在这里插入图片描述

总结

以上就是本节课程的全部内容，如有错误望指出。之后陆续上传后面章节的笔记和PDF版本，欢迎大家关注。
