实验2:网络基础_网络命令的使用
一.配置主机的IP地址
实验目的:
1. 能打开Windows 10的命令窗口,在窗口中执行命令。
2. 掌握IP设置的基本方法。
实验装置和工具:
一台连入本地局域网或互联网的Microsoft Windows 10主机。
(说明:本实验的命令、步骤和屏幕截图均以Windows 10为例。)
实验原理(背景知识):
计算机不能访问网络,大多是因为其网络连接配置错误引起的。为了把计算机接入并访问TCP/IP网络,首先需要检查网络连接信息,并正确设置网络连接属性,包括: IP 地址、子网掩码、默认网关和DNS服务器的IP地址等。
IP地址唯一地标识了互联网上每一台主机的每一个网络接口。若要与另一台主机通信,你必须知道那台主机某个网络接口的IP地址。
网络接口(也被称为网络接口卡、网络适配器,简称网卡)将主机接入网络,以实现主机上的进程之间的通信。网络接口可以是物理的(例如:以太网、无线网等),也可以是逻辑的(例如:网桥、虚拟网卡、VPN 等)。
可以手动配置IP地址,也可以配置为从DHCP自动分配IP地址。
(一) 实验1.1:打开Windows命令(控制台)窗口
1. 任务要求
打开Windows 10的命令(控制台)窗口。
2. 实验步骤

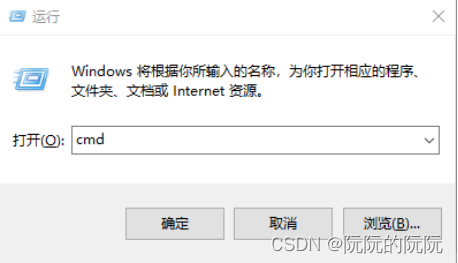

有多种方法打开Windows命令(控制台)窗口。其中一种较为快速的方法是: 在键盘上按下“Win+R"组合键,系统将打开“运行"窗口,如图1-1所示。键入cmd.按回车键或单击“确定”按钮,Windows将打开命令(控制台)窗口,显示俞令提示符,如图1-2所示。
图1-1 Windows 10的“运行”窗口
图1-2 Windows 10的命令(控制台)窗口
3. 提示.思考.动手
[请给出其他打开Windows 10的命令(控制台)窗口的方法(至少2种)。]
解答:

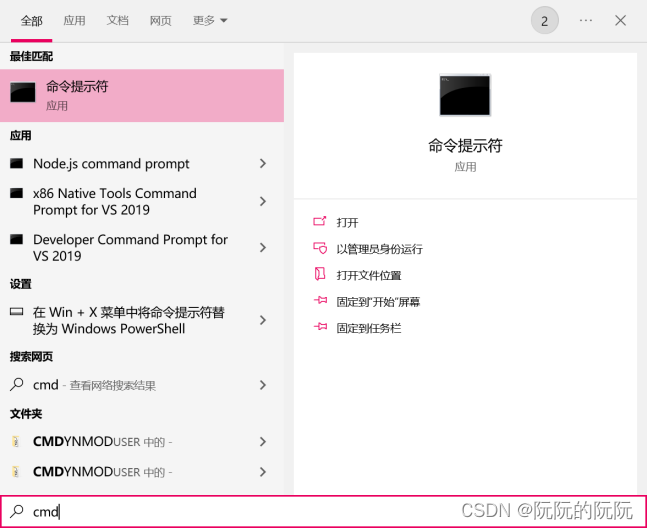

(1)方法1:在搜索框中输入cmd后回车。如下图所示:

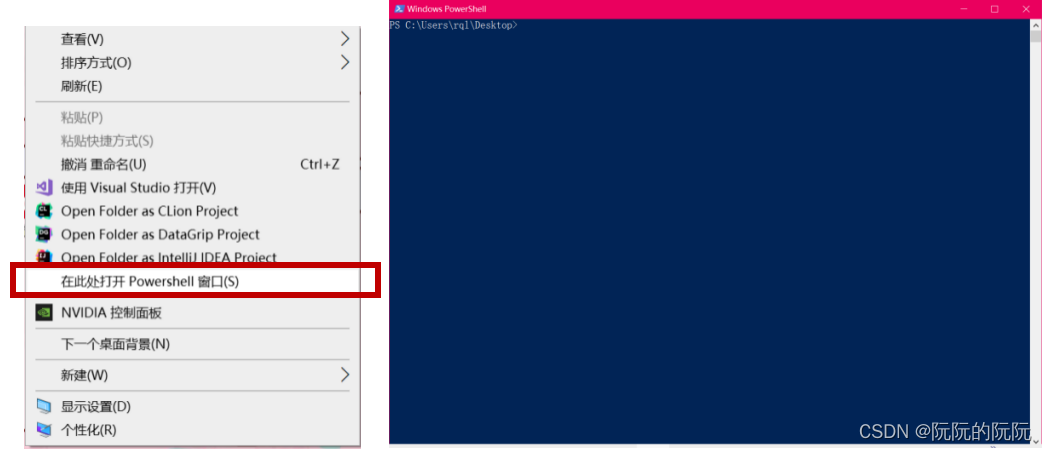

(2)方法2:在任意文件夹(比如桌面)下:Shift按键+鼠标右键,点击“在此处打开 Powershell 窗口(S)”。如下图所示。

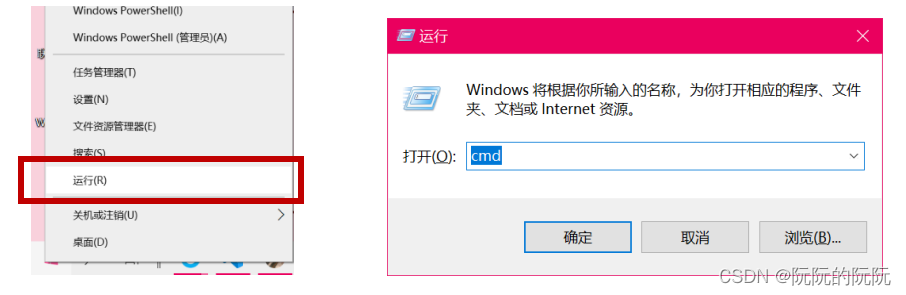

(3)方法3:鼠标右键“开始”按钮,选择运行(R),输入cmd。

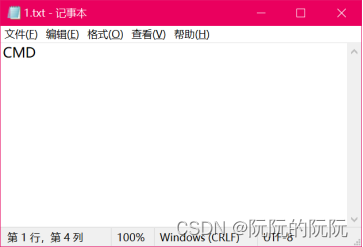

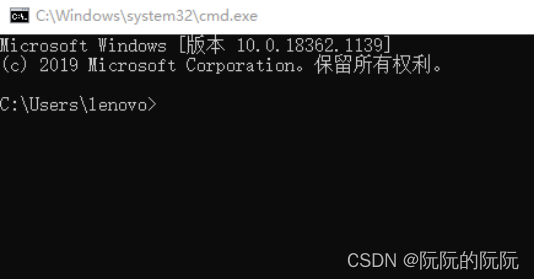

(4)方法4:鼠标右击桌面,新建文本文档,输入“CMD”并保存,修改文件后缀为.bat,打开文本运行命令提示符。具体如下所示。
(二) 实验1.2:获取主机系统信息
1. 任务要求
获取主机的基本系统信息,主要包括:主机名、CPU、内存、操作系统类型等。
2. 实验步骤

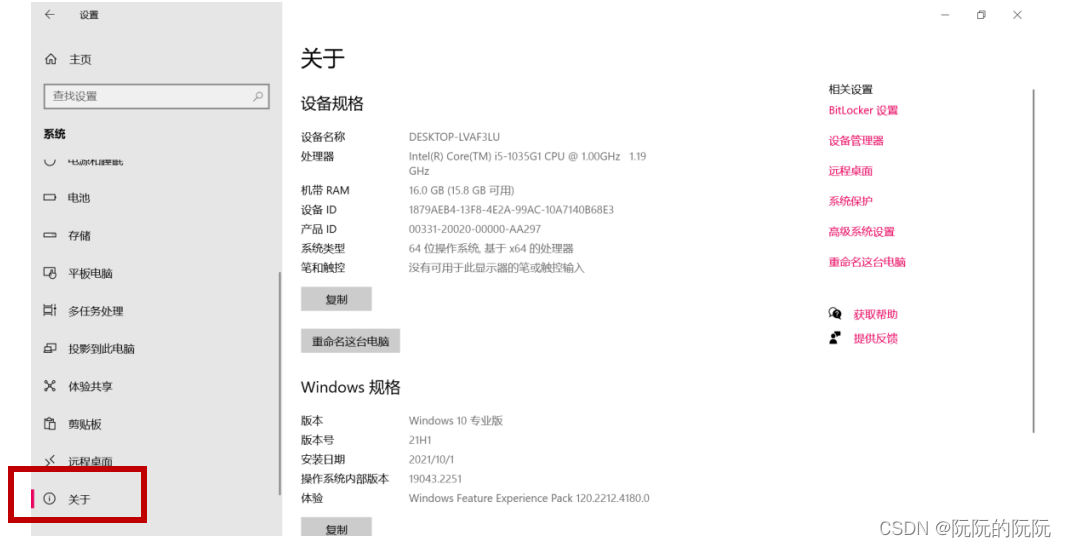

用鼠标右键单击“开始”按钮,在弹出的菜单上单击“系统”选项,在弹出的窗口中会显示系统的基本信息。
3. 提示.思考.动手
[主机的基本信息分别是什么?请将结果填入表1-1中。]
表1-1主机基本系统信息
主机名 | DESKTOP-LVAF3LU |
工作组名 | WORKGROUP |
处理器 | Intel(R) Core(TM) i5-1035G1 CPU @ 1.00GHz 1.19 GHz |
内存 | 16.0 GB (15.8 GB 可用) |
系统类型 | 64 位操作系统,基于 x64 的处理器 |
安装的网 卡数量 | 3 |
[还有哪些方法可以获得Windows 10主机的系统信息?至少给出另外2种方法。]
解答:

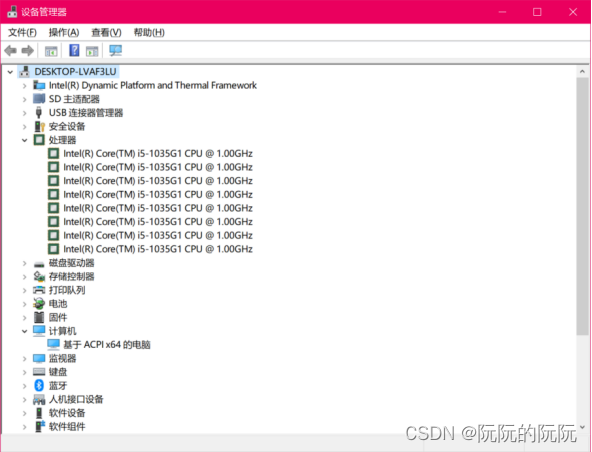

(1)方法1:在搜索栏中输入“设备管理器”并回车进入,可以看到CPU、显卡、声卡、网卡等配置信息。

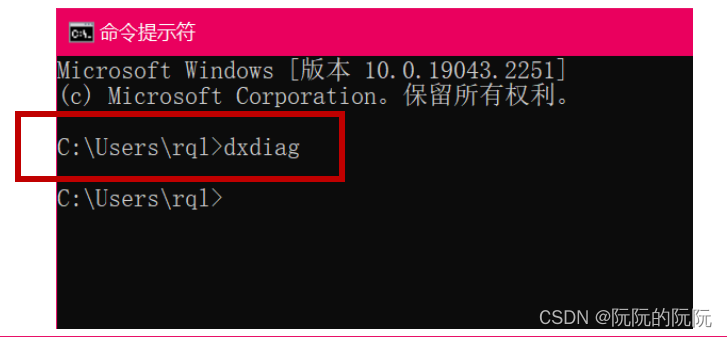

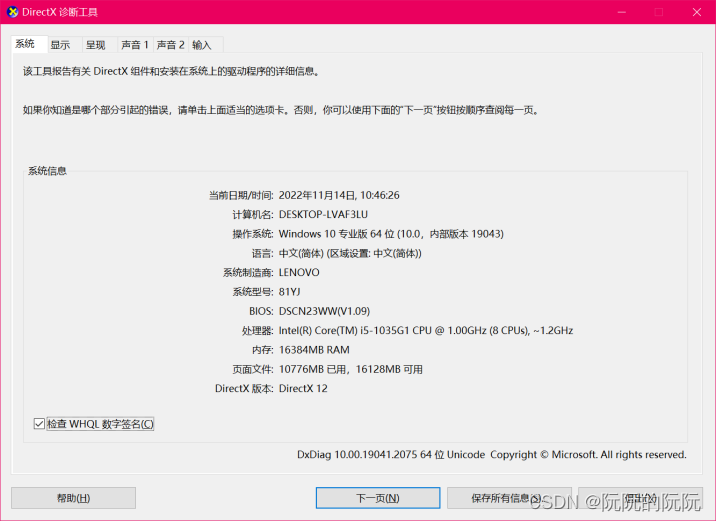

(2)方法2:快捷键win+R,出现运行框后输入“dxdiag“命令,点击回车。
(3)方法3:点击【开始菜单】,进入【系统设置】,选择”系统“并点击进入,点击”关于“选项,即可查看电脑配置和系统基本信息。
(三) 实验1.3:主机IP设置
1. 任务要求
获取和设置主机指定网络连接的IP地址等属性。
2. 实验步骤
(1)步骤1:打开网络连接设置窗口

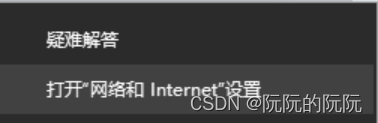

打开Windows 10网络连接设置窗口的方法有很多。其中的一种方法是:从右下角的系统托盘中用鼠标右键单击“网络Internet访问"图标,选择“打开网络和共享中心”选项,系统将打开“网络和共享中心”窗口,如图1-3所示。
图1-3“网络和共享中心” 窗口
选择“更改适配器设置”选项,系统将打开“网络连接”窗口,如图1-4所示。
图1-4 “网络连接” 窗口
(2)步骤2:配置IP属性
- 打开网络连接的属性窗口

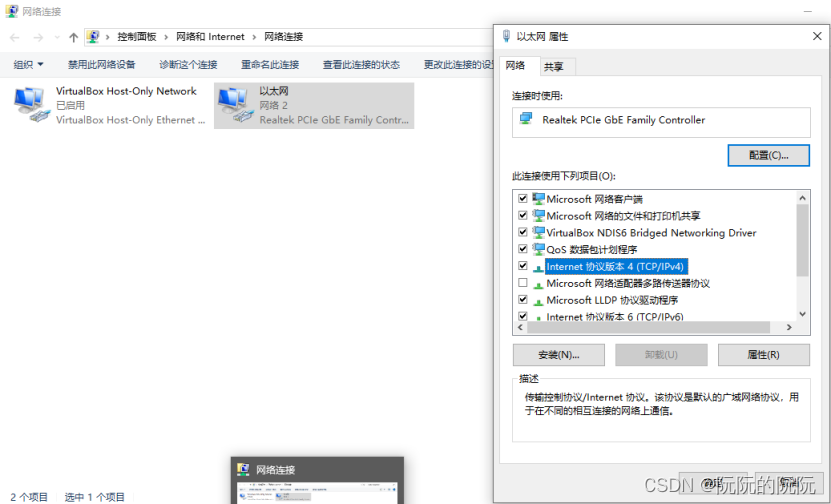

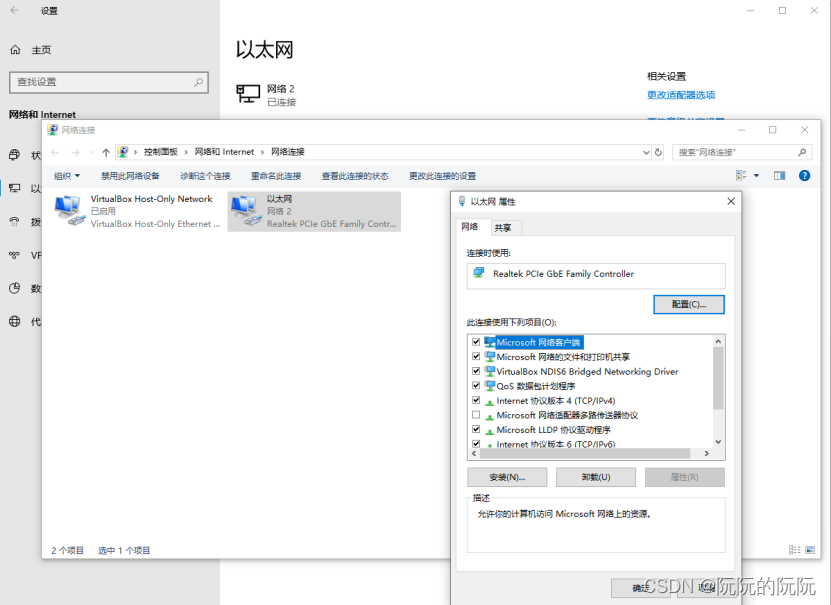

从“网络连接”窗口中右键单击需要配置的网络连接名称,从出现的快捷菜单中选择“属性”选项,系统将打开该网络连接的属性窗口,如图1-5所示。可以看到,可以为网络连接配置多种属性。
图1-5 网络连接的属性窗口
② 配置IPv4属性

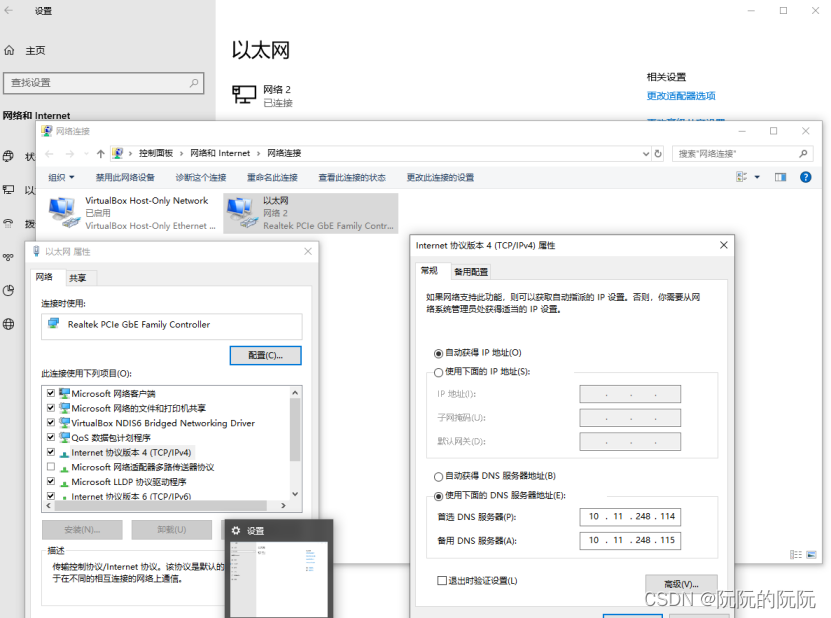

若要配置IPv4属性,可单击“Internet协议版本4 (TCP/IPv4)”选项,然后单击“属性”按钮,系统将打开该网络连接的IPv4属性窗口,如图1-6所示。
自动设置IP
选中“自动获得IP地址”选项,则主机可以从DHCP服务器自动获得IP地址、子网掩码和默认网关等配置信息。
选中“自动获得DNS服务器地址”选项,则主机可以从DHCP服务器自动获得DNS服务器的地址。
配置完毕,单击“确定"按钮,让配置生效。如果主机所在的网络上配置了可用的DHCP服务器,主机可以获得相应的配置参数。
图1-6 网络连接的 IPv4属性窗口
手动设置IP
选中“使用下面的IP地址”选项,则允许手动配置IP地址、子网掩码和默认网关等。请在“IP地址”、“子网掩码”和“默认网关”框中键入合法的IP地址设置。
选中“使用下面的DNS服务器地址”选项,则手动设置DNS服务器的地址。请在“首选DNS服务器"和“备用DNS服务器”框中键入合法的主DNS服务器和辅助DNS服务器的地址。
配置完毕,单击“确定”按钮,让配置生效。
3. 提示.思考.动手
请将自动和手动IP设置的结果填入表1-2中。
表1-2 主机IP 设置
当前IP设置 | 自动IP设置 | 手动IP设置 | |
设置方式 | 自动 | 自动 | 手动 |
IPv4地址 | 10.99.97.10 | 10.99.97.10 | 192.168.1.5 |
网关IP地址 | 10.99.0.1 | 10.99.0.1 | 192.168.1.55 |
首选DNS IP地址 | 10.11.248.115 | 10.11.248.115 | 192.168.1.1 |
备选DNS IP地址 | 10.11.248.114 | 10.11.248.114 | 202.96.128.86 |
DHCP地址 | 192.168.102.171 | 192.168.102.171 | 192.168.1.1 |

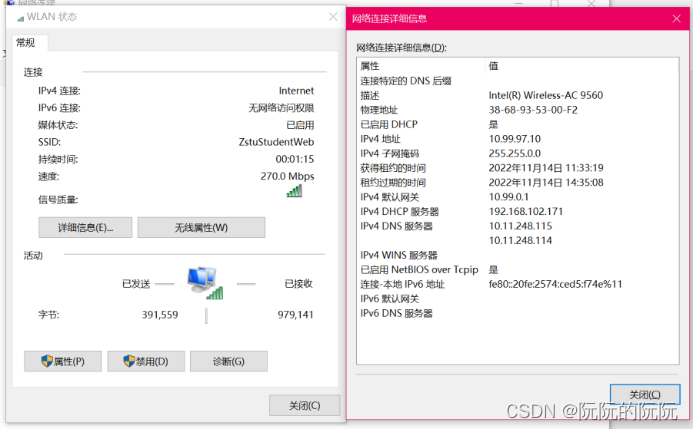

此前连接的WLAN为ZstuStudentWeb,自动IP设置显示其具体属性信息。
二.ipconfig 实战
实验目的:
1.掌握ipconfig命令及其用途,理解输入参数和输出结果。
2.掌握利用ipconfig识别网络连接、获取IP地址、MAC地址等网络配置信息的方法,具备基本的检错和排错能力。
实验装置和工具:
一台连入本地局城网或互联网的Windows 10主机。
(说明:本实验的命令、步骤和屏幕截图均以Windows 10为例。)
实验原理:
使用ipconfig可以获得设备当前实际IP设置。在把IP地址配置为“自动获取IP地址"的计算机上最为有用,使用户能够确定DHCP配置的TCP/IP属性值。
命令执行
ipconfig是Windows的一个控制台应用程序,需要从Windows命令窗口中运行。
ipconfig命令格式为: ipconfig [options]
[options]是些选项和参数。ipconfig的常用选项和参数见表 1-3。
表1-3 ipconfig 的常用选项和参数
/? | 显示此帮助消息 |
/all | 显示完整配置信息。 |
/release | 释放指定适配器的 IPv4 地址。 |
/release6 | 释放指定适配器的 IPv6 地址。 |
/renew | 更新指定适配器的 IPv4 地址。 |
/renew6 | 更新指定适配器的 IPv6 地址。 |
/flushdns | 清除 DNS 解析程序缓存。 |
/registerdns | 刷新所有 DHCP 租约并重新注册 DNS 名称 |
/displaydns | 显示 DNS 解析程序缓存的内容。 |
/showclassid | 显示适配器的所有允许的 DHCP 类 ID。 |
/setclassid | 修改 DHCP 类 ID。 |
/showclassid6 | 显示适配器允许的所有 IPv6 DHCP 类 ID。 |
/setclassid6 | 修改 IPv6 DHCP 类 ID。 |
(一)实验2.1:获取本地主机所有网络连接的基本信息
1. 任务要求
获取本地主机的所有网络连接及其IP地址等基本信息。
2. 实验步骤
在本地主机的命令提示符下输入以下命令,然后按回车键。
ipconfig
3. 提示.思考.动手

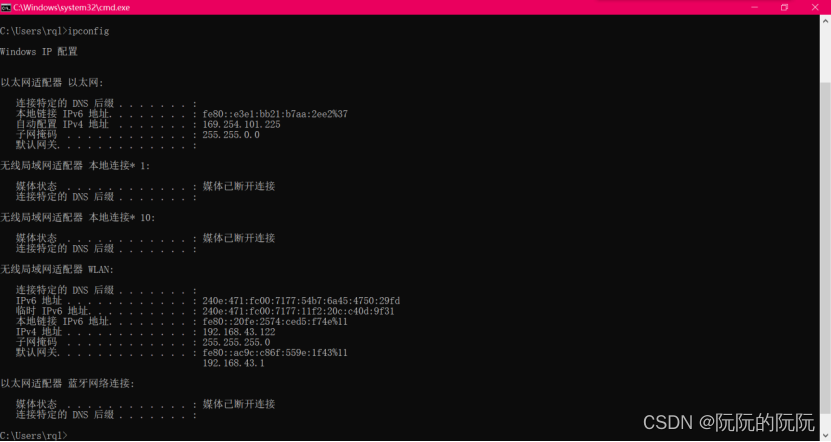

[你的主机有哪些网络连接?每个网络连接的状态和基本配置分别是什么?请将结果
填入表1-4中。]
表1-4 主机网络连接及基本配置
网络连接1名称 | 以太网适配器 |
网络接口 | 以太网 |
媒体状态 | 已连接 |
IPv4地址 | 169.254.101.225 |
子网掩码 | 255.255.0.0 |
默认网关 | 无 |
网络连接2名称 | 无线局域网适配器 |
网络接口 | 本地连接* 1 |
媒体状态 | 媒体已断开连接 |
IPv4地址 | 无 |
子网掩码 | 无 |
默认网关 | 无 |
网络连接3名称 | 无线局域网适配器 |
网络接口 | 本地连接* 10 |
媒体状态 | 媒体已断开连接 |
IPv4地址 | 无 |
子网掩码 | 无 |
默认网关 | 无 |
网络连接4名称 | 无线局域网适配器 |
网络接口 | WLAN |
媒体状态 | 已连接 |
IPv4地址 | 192.168.43.122 |
子网掩码 | 255.255.0.0 |
默认网关 | 192.168.43.1 |
网络连接5名称 | 以太网适配器 |
网络接口 | 蓝牙网络连接 |
媒体状态 | 媒体已断开连接 |
IPv4地址 | 无 |
子网掩码 | 无 |
默认网关 | 无 |
(二) 实验2.2:获取本地主机所有网络连接的详细信息
1. 任务要求
获取本地主机的所有网络连接及其详细配置信息。
2. 实验步骤
在本地主机的命令提示符下输入以下命令,然后按回车键。

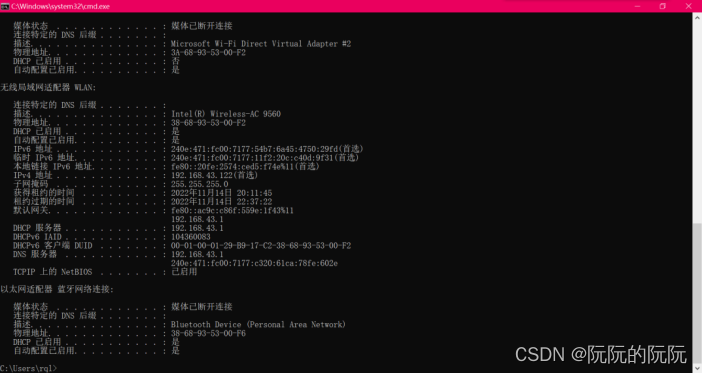

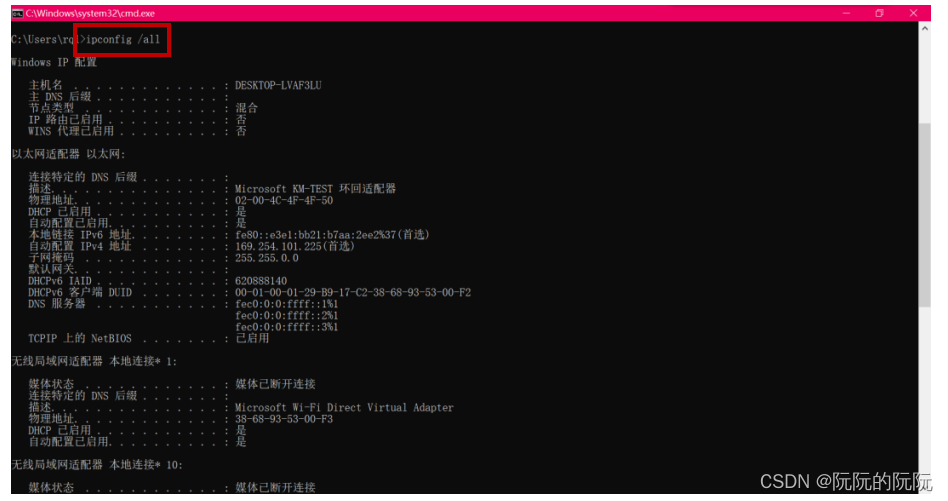

ipconfig /all
3. 提示、思考、动手
[你的主机有哪些网络连接?每个网络连接的状态和详细配置分别是什么?请将结里填入表1-5中。]
表1-5 主机网络连接及详细配置
主机名 | DESKTOP-LVAF3LU |
启用IP路由 | 否 |
网络连接1名称 | 以太网适配器 |
网络接口 | 以太网 |
媒体状态 | 已连接 |
MAC地址 | 02-00-4C-4F-4F-50 |
是否启用DHCP | 是 |
是否自动配置 | 是 |
IPv4地址 | 169.254.101.225 |
子网掩码 | 255.255.0.0 |
默认网关 | 无 |
DHCP服务器 | 620888140 |
DNS服务器 | fec0:0:0:ffff::1%1 |
网络连接2名称 | 无线局域网适配器 |
网络接口 | 本地连接* 1 |
媒体状态 | 媒体已断开连接 |
MAC地址 | 38-68-93-53-00-F3 |
是否启用DHCP | 是 |
是否自动配置 | 是 |
IPv4地址 | 无 |
子网掩码 | 无 |
默认网关 | 无 |
DHCP服务器 | 无 |
DNS服务器 | 无 |
网络连接3名称 | 无线局域网适配器 |
网络接口 | 本地连接* 10 |
媒体状态 | 媒体已断开连接 |
MAC地址 | 3A-68-93-53-00-F2 |
是否启用DHCP | 否 |
是否自动配置 | 是 |
IPv4地址 | 无 |
子网掩码 | 无 |
默认网关 | 无 |
DHCP服务器 | 无 |
DNS服务器 | 无 |
网络连接4名称 | 无线局域网适配器 |
网络接口 | WLAN |
媒体状态 | 已连接 |
MAC地址 | 38-68-93-53-00-F2 |
是否启用DHCP | 是 |
是否自动配置 | 是 |
IPv4地址 | 192.168.43.122 |
子网掩码 | 255.255.255.0 |
默认网关 | 192.168.43.1 |
DHCP服务器 | 192.168.43.1 |
DNS服务器 | 192.168.43.1 |
网络连接5名称 | 以太网适配器 |
网络接口 | 蓝牙网络连接 |
媒体状态 | 媒体已断开连接 |
MAC地址 | 38-68-93-53-00-F6 |
是否启用DHCP | 是 |
是否自动配置 | 是 |
IPv4地址 | 无 |
子网掩码 | 无 |
默认网关 | 无 |
DHCP服务器 | 无 |
DNS服务器 | 无 |
(三) 实验2.3:释放和更新自动分配的主机IPv4地址
当把网络连接配置为“自动获取IPv4地址”或“自动获取IPv6地址”时,网络通常在设备加入网络时为设备重新分配正确的IP地址。但DHCP或网络硬件的技术故障可能导致IP冲突、网络连接突然停止运行等问题。为排除出现的问题,需要释放和更新DHCP自动分配的IP地址。释放和更新IP地址会重置网络连接,可以消除或暂时消除与IP有关的一些问题。
/reIease和/renew选项在使用DHICP自动分配I地址的网络中非常有用。/reIease立即终止指定的或当前所有活动的TCP/IP网络连接,释放当前使用的IP地址。/renew命令将重新建立TCP/IP网络连接。如果你想更换DHCP自动分院的IP地址,或者在释放了DHCP分配的IP地址后,想从DHCP重新获得一个 IP地址,可以使用/renew选项。
1. 任务要求
释放和更新由DHCP自动分配的IPv4地址。
2. 实验步骤
(1)步骤1:释放指定网络连接的IPv4 地址
假定要释放指定网络连接Local Area Cnnection 2的IPv4地址。在本地主机的命令提示符下输入以下命令,然后按回车键。
ipconfig /release "Local Area Connection 2"
提示.思考.动手
[命令成功执行完毕后,该网络连接的IP地址是多少?通过该网络连接,主机还能访问网络吗?]
(2)步骤2:更新指定网络连接的IPv4 地址
假定要为网络连接Local Area Conmection2重新分配IPv4地址。在本地主机的命令提示符下输入以下命令,然后按回车键。
ipconfig /renew "Local Area Connection 2”
提示思考.动手
[将你主机上某个网络连接的TCP/IPv4属性设置为“自动获得IP地址”,记录所分配的IPv4地址。然后,更新该网络连接的IPv4地址。请将重断分配前后的IP设置填入表1-6中。]
表1-6 更新主机 IP配置
网络连接名称 | 无线局域网适配器 | |
更新前 | 更新后 | |
IPv4地址 | 10.99.97.10 | 10.99.97.11 |
子网掩码 | 255.255.0.0 | 255.255.0.0 |
默认网关 | 10.99.0.1 | 10.99.0.1 |
.提示.思考.动手
[更新后的 IP地址与更新前的IP地址相同还是不同?]
答:可以相同也可以不同。只要当前IP地址没有被人使用,更新之后就可能相同;如果已经被人使用了,则会更新为新的IP地址。
(3)步骤3:更新以"Local”开头的所有同络连接的IP地址
在释放和更新IP地址时,可以使用通配符“*”和“?”。
“*”匹配任意字符串,“?”匹配任意一个字符。
假定要更新以"Local" 开头的所有网络连接的IPv4地址。在本地主机的命令提示符下输入以下命令,然后按回车键。
ipconfig /renew Local*
(4)步骤4:更新所有网络连接的IPv4地址
若未指定网络连接,则更新所有连接的IP地址。在本地主机的命令提示符下输入以下命令,然后按回车键。
ipconfig /renew
三、ping 实战
实验目的:
1.掌握ping命令及其用途,理解输入参数和输出结果。
2.掌握利用ping命令测试和分析主机的网络配置、网络连通性、网络延迟和域名解析的方法,具备基本的检错和排错能力。
实验装置和工具:
一台连入本地 局域网或互联网的Microsoft Windows 10主机。
(说明:本实验的命令、步骤和屏幕截图均以Windows 10为例。)
实验原理(背景知识):
ping是最常用的网络命令之一,用于在IP层测试和诊断主机的网络连通性、可达性、网络延迟和域名解析等。如果ping成功(即收到了应答,且无分组丢失或丢失率很低),说明网络连接配置正确、网络连通、主机工作且可达、域名解析工作正常。如果ping失败(例如超时、分组丢失较多等),则说明存在问题。此时,需要进一步进行测试, 并分析失败的原因。
ping使用ICMP (Intermet Control Message Protocol)生成请求并处理应答。运行ping命令时,ping发送ICMP echo请求消息到另一台主机,并等待ICMP echo应答消息。若收到ICMPecho应答消息,则显示接收的ICMP echo应答消息,计算往返时间和发送、接收和丢失的报文数。从本地设备发送请求到接收到应答之间的往返时间被称为ping时间。
命令执行
ping是Windows的一个控制台应用程序,需要从Windows命令窗口运行。
ping命令格式如下:
ping [-t] [-a] [-n count] [-l size] [-f] [-i TTL] [-v TOS]
[-r count] [-s count] [[-j host-list] | [-k host-list]]
[-w timeout] [-R] [-S srcaddr] [-4] [-6] target_name
ping常用选项和参数见表1-7。按下“Crl+C”组合键可以终止命令的执行。
表1-7 ping 常用选项和参数
选项参数 | 说明 |
/? | 显示帮助。系统将显示所支持的选项和参数 |
target_name | 目标。必需。可以是主机的IP地址,也可以是主机名或网站域名。 |
/t | 持续(连续不断) ping,直到手动按下“CHl+ Break"或"Ctrl+C"组合键终止。 |
/a | 将地址解析成主机名。对目的IP地址进行反向名字解析。如果成功,将显示目的IP地址的主机名。 |
/n count | 按<count>规定的次数ping.默认值为4. Count为 要发送的回显请求数。 |
-l size | 发送缓冲区大小。指定ICMP echo请求消息中数据字段的长度为<size>规定的字节数。默认值为32.最大为65527. |
-i TTL | 指定ICMP ecbo 请求消息的IP首部中的TTL字段值。默认值为主机的TTL默认值。不同操作系统的TTL默认值不同。Windows 10的TIL默认值为128.最大值为255。 |
-w timeout | 等待每次回复的超时时间(毫秒)。指定接收ICMP echo应答消息的等待时间为timeout.单位为毫秒。如果在规定时间内没有收到应答,则显示“Requst timed out”" (请求超时)。默认值为4000 (即4秒)。 |
-4 | 强制使用 IPv4。指明使用IPv4进行ping.仅在ping主机名时,才需要此参数。 |
-6 | 强制使用 IPv6。指明使用IPv6进行ping.仅在ping主机名时,才需要此参数。 |
命令成功结果

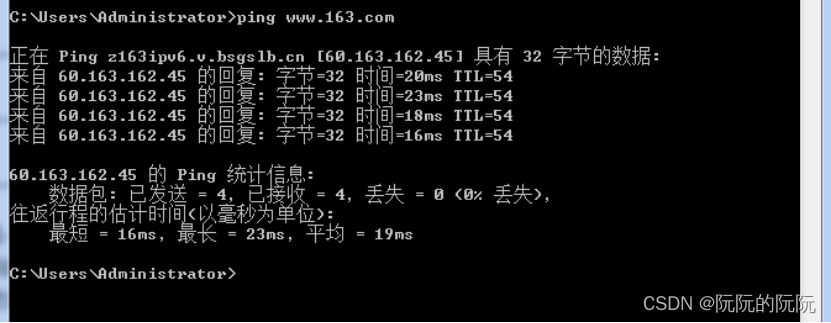

假设ping网站www.163.com。在本地主机的命令提示符下输入以下命令,然后按回车键。ping成功返回的结果如图1-7所示。
ping www.163.com
图1-7 ping 成功返回结果
(1) 实验3.1:测试本地主机的IP设置是否正确
1. 任务要求
测试本地主机的IP设置是否正确。
2. 实验步骤
(1)步骤1:按地址127.0.0.1测试
地址127.0.0.1为环回(Loopback) 地址,通常用于“本机”的测试。在本地主机的提示符下输入以下命令,然后按回车键。
ping 127.0.0.1
-提示.思考.动手

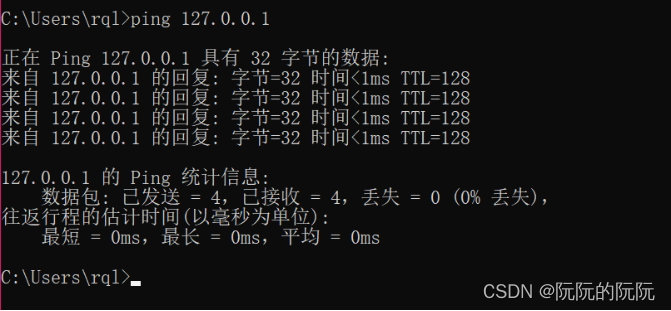

[请将“"ping 127.0.0.1”结果的屏幕截图保存到实验报告中。]
(2)步骤2:按配置的IP地址测试

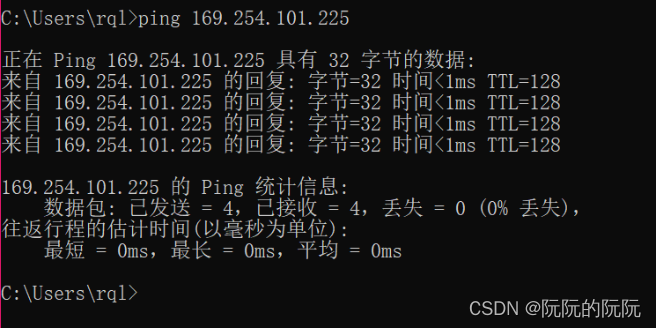

① 获取配置的IP地址。在本地主机的命令提示符下输入以下命令,然后按回车键。
ipconfig
- 按配置的IP地址测试。在本地主机的命令提示符下输入以下命令,然后按回车键。
ping本地主机配置的IP地址
提示.思考.动手
[请将"ping本地主机配置的IP地址”结果的屏幕截图保存到实验报告中。]
(3)步骤3:按名字localhost测试
在本地主机的命令提示符下输入以下命令,然后按回车键。
ping localhost
提示.思考.动手.
[请将“ping localhost’" 结果的屏幕截图保存到实验报告中。]
[命令“ping localhost'"与"ping 127.0.0.1”的结果有何不同?]
答:localhost也叫local,正确的解释是:本地服务器。127.0.0.1在windows等系统的正确解释是:本机地址(本机服务器)。他们的解析通过本机的host文件,windows自动将localhost解析为127.0.0.1。
localhost不经网卡传输,不受网络防火墙和网卡相关的限制。而127.0.0.1是通过网卡传输的,依赖网卡,并且受到网络防火墙和网卡相关的限制。一般设置程序时本地服务用localhost是最好的,localhost不会解析成ip,也不会占用网卡、网络资源。

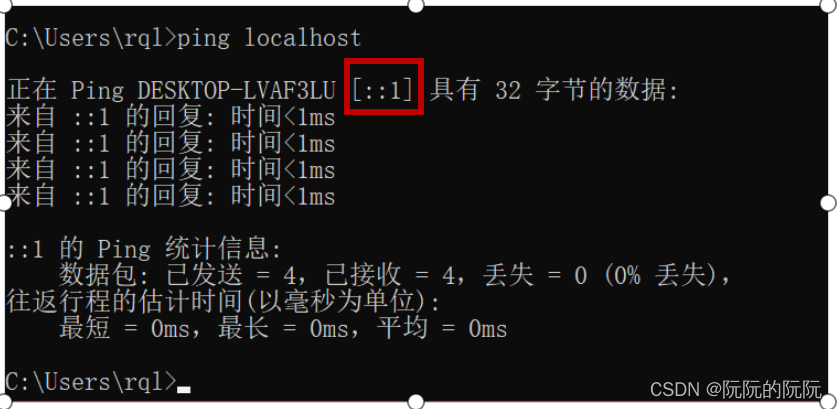

执行ping localhost命令时,ping的IP地址是 ::1 ,不是127.0.0.1。这是因为IPV6协议将127.0.0.1解析为 ::1 (127.0.0.1 ipv6的形式)。
(4)步骤4:按主机名测试
- 获取主机名。
可以使用ipconfig或ping localhost获取本地主机名。
在本地主机的命令提示符下输入以下命令,然后按回车键。
ipconfig/all
或
ping localhost
- 按主机名测试。
在本地主机的命令提示符下输入以下命令,然后按回车键。
ping主机名
.提示思考.动手-
[请将“ping主机名”结果的屏幕截图保存到实验报告中。]
[命令“ping主机名”与“ping localhost" 的结果有何不同?]

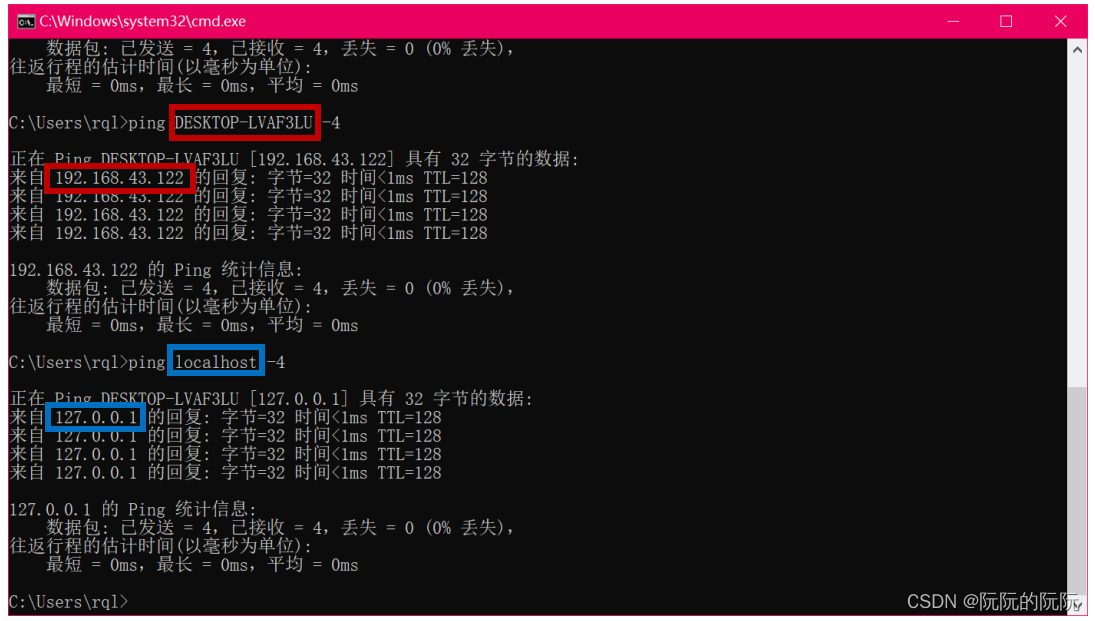

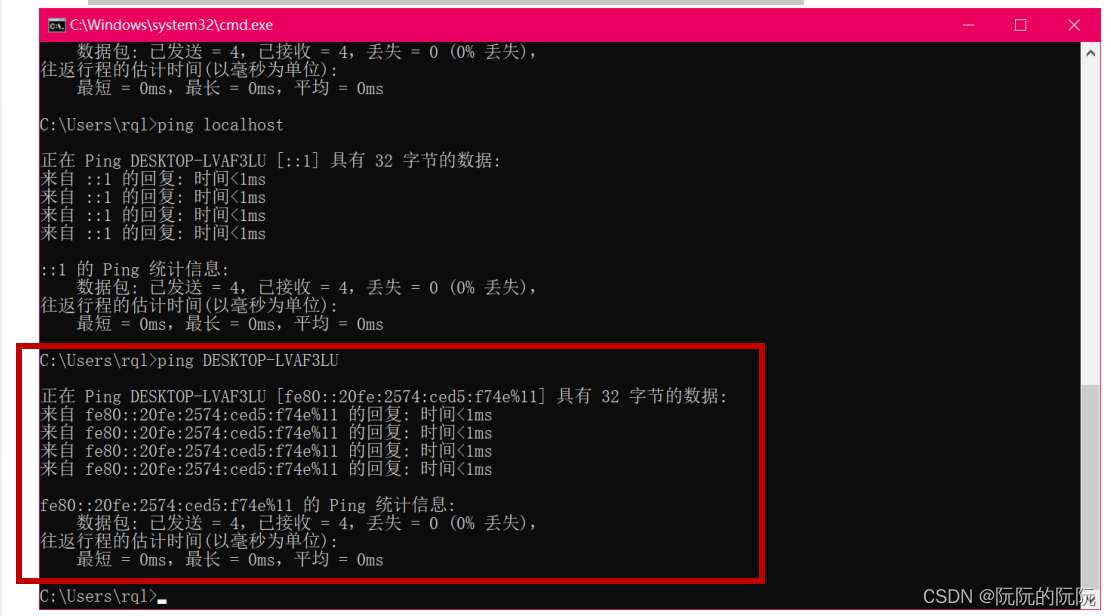

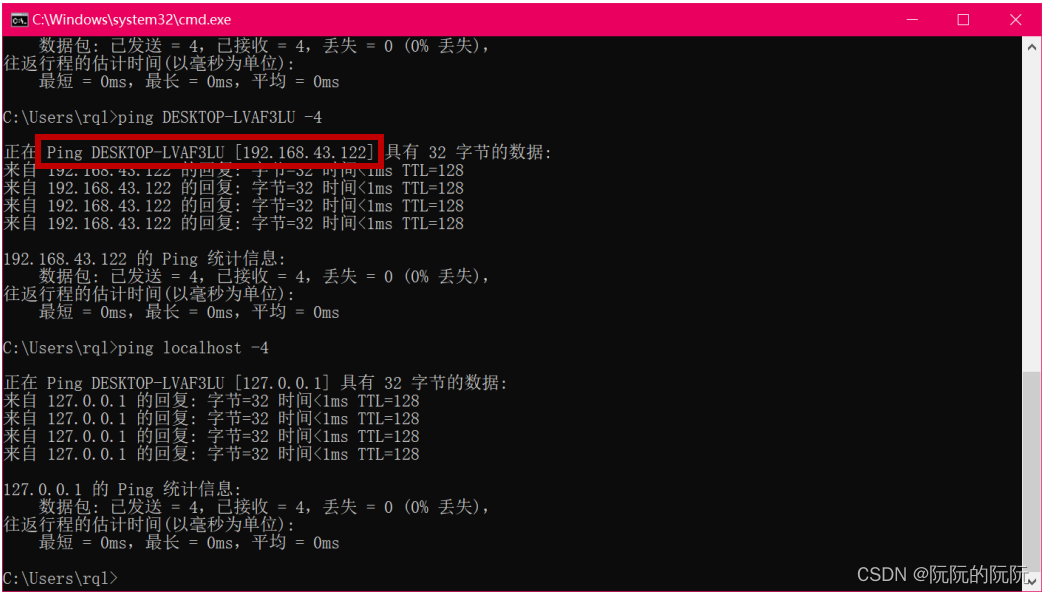

答:主机名与本地主机配置的 IP 地址相同,由下图执行“ping 主机名 -4”和“ping localhost -4"进行解析,可知主机名就是192.168.43.122;而 localhost 则为环回地址测试127.0.0.1。
[主机名对应的IP地址是什么?与配置的IP地址一致吗?请将结果填入表1-8中。]
表1-8主机名及其 IP地址
主机名 | 配置的IP地址 | ping结果中的IP地址 | IP地址是否一致 |
DESKTOP-LVAF3LU | 192.168.43.122 | 192.168.43.122 | 一致 |
配置的IP地址:
ping结果中的IP地址:
(二) 实验3.2:测试本地主机是否正确接入网络
可以从本地主机ping其所接入网络的其他主机的IP地址或主机名,测试本地主机是否正确地接入某网络。如果ping其他主机成功,则说明本地主机正确接入网络。如果失败,则需要进一步测试, 并分析失败的原因。
1. 任务要求
测试本地主机是否正确接入本地网络或互联网。
2. 实验步骤
(1)步骤1:按IP地址测试
如果你的主机仅接入本地网络,则获取你同伴主机的IP地址。如果你的主机接入的是互联网,则获取互联网上某台主机或网站的IP地址。
假设获取的某台主机的IP地址为10.11.23.2,则在本地主机的命令提示符下输入以下命令,然后按回车键。

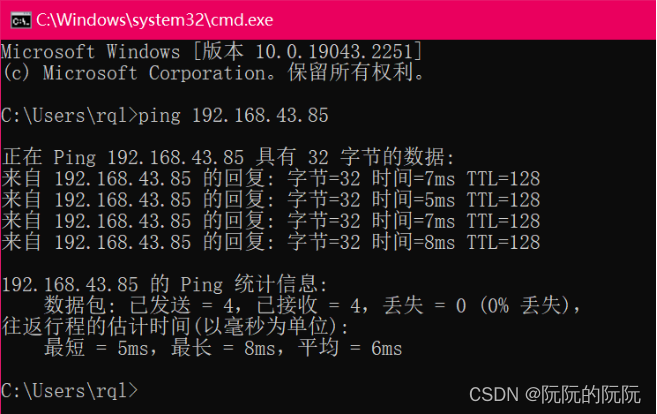

ping 10.11.23.2
.提示.思考.动手
[请将“ping某台主机或网站的IP地址”结果的屏幕截图保存到实验报告中。]
如果你的主机无法ping通其他主机或网站,但其他主机之间能ping通,说明你的主机未能正确接入网络,需要排查产生错误的原因。导致错误的原因有很多,例如:网线、网卡、网卡驱动程序、IP 配置、防火墙、路由器和交换机设置等。
(2)步骤2:按主机名或城名测试
假设获取的某网站的城名为ww.baidu.com 在本地主机的命令提示符下输入以令,然后按回车键。
ping ww.baidu.com
.提示思考.动手
[请将"ping ww.baidu.com "结果的屏幕截图保存到实验报告中。]

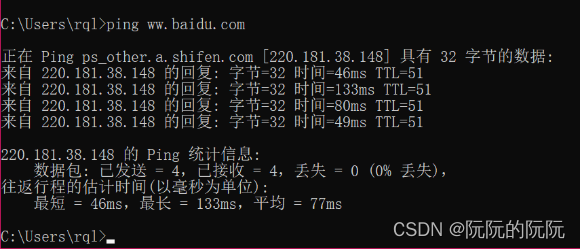

[该主机名或网站城名及其IP地址分别是什么?请将结果填入表1-9中。]
表1-9主机名或网站域名及其 IP地址
主机名或网站域名 | IP地址 |
ww.baidu.com | 220.181.38.148 |

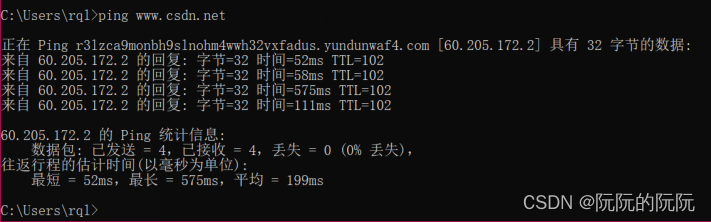

www.csdn.net | 60.205.172.2 |

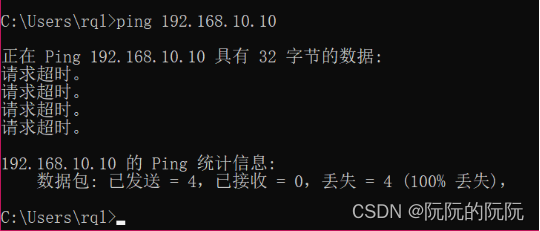

[如果你ping一个不存在的IP地址,例如192.168.10.10, 屏幕会显示什么结果?
将命令结果的屏幕截图保存到实验报告中。这样的结果意味着什么?]
答:显示请求超时,如下图所示。
意味着接收不到对方的数据包,两者网络不互通。
(三) 实验3.3:测量网络延迟
简单地说,网络延迟是指将数据通过网络从一端传输到另一端所花费的时间。网络延迟通常用往返时间衡量。ping 命令不仅可以验证网络的连通性和可达性,还可以提供ICMP组从源主机到达目的主机、再从目的主机返回到源主机的往返时间。通过测试连接在不同网络设备上或位于不同网络、网段上的不同主机,并比较它们的往返时间,有助于确定网络延迟以及网络性能瓶颈。
1. 任务要求
使用ping命令测量和分析本地主机到本地网络或互联网的网络延迟。
2. 实验步骤
(1)步骤1:收集网络数据
在本地主机的命令提示符下分别输入以下命令,按域名分别ping下列4个网站20次并将返回结果保存在当前目录对应的文件中。
ping /n 20 www.arin.net > arin.txt
ping /n 20 www.lacnic.net > lacnic.txt
ping /n 20 www.afrinic.net > afrinic.txt
ping /n 20 www.apnic.net > apnic.txt
(2)步骤2:分析网络延退时间
上述命令执行完毕后,分别打开上述4个.txt文件,查看并分析返回结果。
”提示,思考.动手
[分析网络延迟,把结果填入表1.10中。]
表1-10 网络延迟记录表
IPv4地址 | 最小延迟(ms) | 最大延迟(ms) | 平均延迟(ms) | 网站地理位置 | |
www.arin.net | 199.43.0.47 | 245 | 601 | 354 | 美国 |
www.lacnic.net | 200.3.14.184 | 342 | 590 | 453 | 乌拉圭 |
www.afrinic.net | 196.216.2.6 | 385 | 766 | 493 | 南非 |
www.apnic.net | 104.18.236.68 | 153 | 526 | 270 | 美国CloudFlare节点 |
www.ip.cn | 104.21.58.125 | 149 | 387 | 214 | 美国CloudFlare节点 |
提示. 思考。动手
[请分析网络延迟与地理位置的关系。]
答:网络延迟与地理位置有关系,且地理位置越远,网络延迟越大。中国到美国的距离大约为14000公里,中国到乌拉圭的距离大约为18138公里,中国到南非的距离大约为11237公里,随着地理位置越远,网络延迟越大。

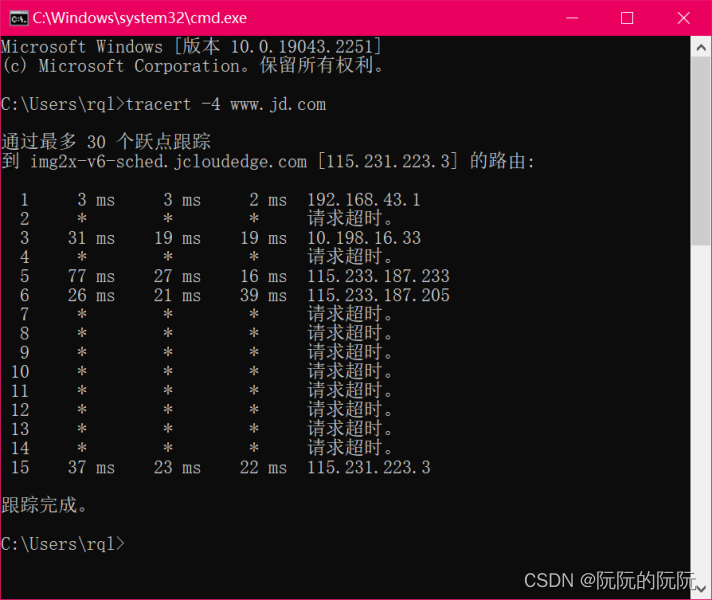

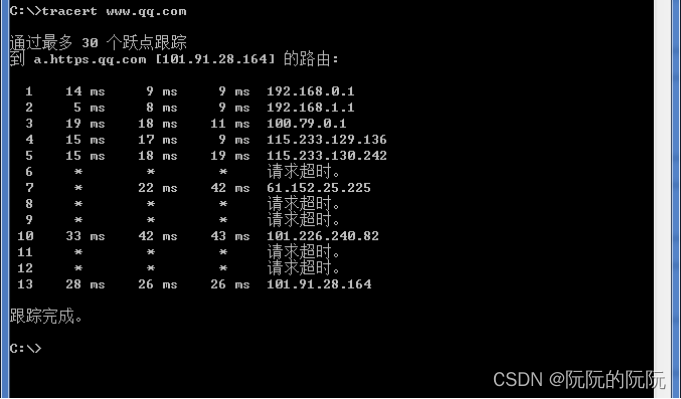

四、tracert 实战
实验目的:
1.掌握tracert命令及其用途,理解输入参数和输出结果。
2.掌握利用tracert命令测试和分析主机的网络连通性、网络延迟。城名解析、跟踪网络路由的方法,具备基本的检错和排错能力。
实验装置和工具:
一台连入本地局城网或互联网的Microsoft Windows 10主机。
(说明:本实验的命令、步骤和屏幕校图均以Windows 10为例。)
实验原理(背景知识):
tracert也被称为路由跟踪实用程序,用于跟踪源主机到目的主机之间的路由,检测网络延迟。
ping可以测试数据是否能到达目的主机,以及到达目的主机的延迟和TTL,但未给出数据到达目的主机的路径。tracert 则给出了更为详细的信息,它显示数据从源主机到目的主机的路由和延迟,包括经过了哪些路由器和到达每台路由器的延迟,所以,tracert 不仅能测量延迟,还能定位延迟,有助于确定产生网络延迟或发生故障的网络(或链路)和路由器。
tracet通常与ipconfig. ping. netstat. nslookup 等配合使用。
Windows上的tracert与Linux 上的traceroute的实现方法不同。Windows上的tracert向目的主机发送一系列ICMP echo请求消息,Linux 上的taceroute 则向目的主机发送一系列
UDP数据报。不论哪种实现方法,它们都使用了IP分组中的TTL (Time-To-Live)字段。
tracert发送的第1个IP分组的TTL=1,第2个分组的TTL=2,依次类推,后续每组的TTL都等于其前一个分组的TTL加1,直到目的主机响应或TTL达到最大值。路由上的每个路由器在收到IP分组后,将其TTL减1。如果TTl等于0,则路由器丢弃该分组,并向源主机发送ICMP超时(Time Exceeded)错误消息进行响应。通过这种方式发送IP分组,tracert 可以确保路由上的每台路由器丢弃分组并发送响应,这样就可以计算从源主机到达目的主机的路由包括哪些路由器,以及达到每个路由器的延迟。
命令执行
tracert是Windows的一个控制台应用程序,需要从Windows命令窗口运行。
tracert命令格式如下:
tracert [-d] [-h maximum hops] (- host-list] (-w timeout] [-R] [-s srcaddr]
(-4] [-6] target_name
tracert支持的常用选项和参数见表1-11. 按下“Ctrl +C”组合键可以终止命令的执行。
表1-11 tracert 常用选项和参数
选项和参数 | 说明 |
? | 显示帮助。系统将显示所支持的选项和参数 |
target_ name | 目标。必需。可以是IP地址,也可以是主机名或网站城名 |
-d | 不把地址解析为主机名 |
-h maximum_hops | 按最大跃点数maximum_hops搜索目标。默认值为30.跃点数也被称为跳数。每一跳表示一个路由器 |
-j host-list | 沿host-list的稀疏源路由(仅对IPv4有效) |
-W timeout | 设置等持响应的超时时间值为timeout.单位为毫秒 |
-r | 跟踪往返路径(仅对IPv6有效) |
-s srcaddr | 使用源地址sraddr (仅对IPv6有效) |
4 | 强制使用IPv4 |
6 | 强制使用IPv6 |
命令结果

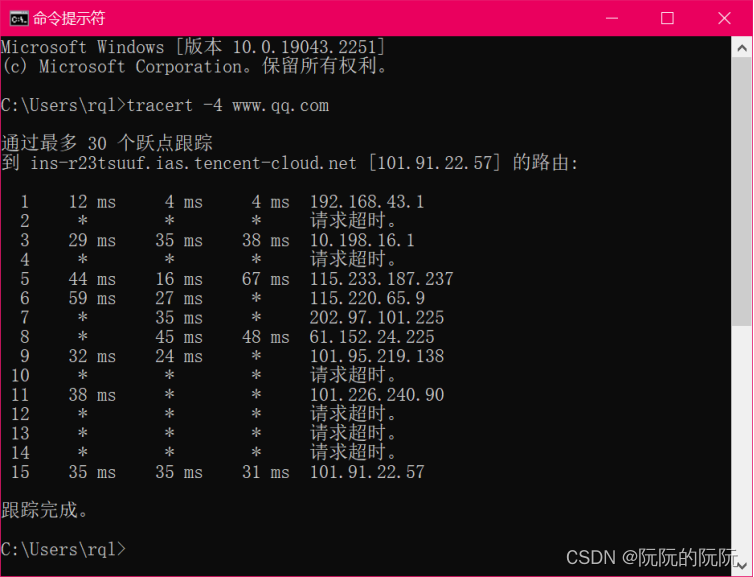

假设按域名跟踪到网站www.qq.com 的路由,则在本地主机的命令提示符下输入下命令,然后按回车键。tracert 返回的结果如图1-8所示。
tracert www . qq . com
结果信息包括:
1.跟踪信息
(1)目的主机名及其IP地址。若按IP地址跟踪,则显示该IP地址。
(2)最大跃点数(即路由器数)。默认值为30。
图1-8 tracert www.qq com的返网结果
2.详细路由信息
包括多行,每行代表路由上的一个路由器(即一跳)。 每行包括5列信息。每行的格式如表1-12所示。
表1-12 tracert 命令输出的详细路由信息
序号 | 往返时间1 | 往返时间2 | 往返时间3 | 主机名[IP地址] |
5 | 15 | 18 | 19 | 115.233.130.242 |
其中:
(1) 序号:分组当前在路由的第几个路由器上。第一路由器为源主机所接入网络的路由器,例如默认网关,最后一跳为目的主机。
(2) 往返时间1,往返时间2,往返时间3:从发送分组到收到该路由器响应的往返时间,单位为毫秒(ms)。该时间也被称为延迟。tracert 连续发送三个分组,因此会显示3个往返时间,这样就可以知道延迟的波动程度。若某列显示的是“*”,表示未在规定时间内收到响应。等待响应的默认超时时间是4000 ms.有些主机或路由器会丢弃TTL过期的分组,不发送响应。
(3) 主机名[IP地址]:如果允许,显示路由器的名字。如果不允许,则显示路由器的IP地址。若三个往返时间都超时,则显示“请求超时”。
(一) 实验4.1:跟踪到不同网站的路由
1. 任务要求
跟踪和分析本地主机到互联网上不同网站的路由。
2. 实验步骤
(1)步骤1:跟踪到网站www.qq.com的路由
确认你的计算机已经连入互联网。
- 在本地主机的命令提示符下输入以下命令,然后按回车键。
tracert www.qq.com
- 在本地主机的命令提示符下输入以下命令,然后按回车键。
tracert -d www.qq.com
提示.思考.动手
[请将“www.qq.com."结果的屏幕截图保存到实验报告中。]
获取相关数据,将结果填入表1-13中。
表1-13 跟踪到网站 www.qq.com的路由
目标名称 | ins-r23tsuuf.ias.tencent-cloud.net | ||||||||||||
本地主机的IP地址 | 192.168.43.122 | ||||||||||||
本地主机默认网关的IP地址 | 192.168.43.1 | ||||||||||||
目标的IP地址 | 101.91.22.57 | ||||||||||||
经过的路由器数量 | 15 | ||||||||||||
第1个路由器IP地址 | 192.168.43.1 | ||||||||||||
第2个路由器IP地址 | 请求超时 | ||||||||||||
到达目标的最后一个路由器的IP地址 | 101.91.22.57 | ||||||||||||
除去请求超时的路由器,哪个或哪些路由器的网络延迟最大?请技延迟从大到小顺序给出最多3个路由器在结果中的序号、P地址和延迟 |
|
提示.思考.动手”
[为何在结果中会出现请求超时( Request timed out) ?]
答:数据传输过程中,信道被别的资源占用,导致连接到一个路由上请求超时,会切换另一个信道进行数据传输。
[选取路由上的3个延迟最大的路由器的IP地址,列出这些路由器的地理位置,将结入表1-14中。]
表1-14 路由器地理位置
序号 | 路由器IP地址 | 地理位置(国家,省市,区域) |
5 | 115.233.187.237 | 浙江省杭州市 电信 |
6 | 115.220.65.9 | 浙江省宁波市 电信 |
8 | 61.152.24.225 | 上海市 电信 |
(2)步骤2:跟踪到网站ww.jd.om的路由
确认你的计算机已经连入互联网。
在本地主机的命令提示符下输入以下命令,然后按回车键。
tracert www.jd.com
.提示.思考.动手
[将“tracert www.jd.com”结果的屏幕截图保存到实验报告中。
“获取相关参数,将结果填入表1-15中。]
表1-15 到网站www.jd.com的路由
目标名称 | img2x-v6-sched.jcloudedge.com | ||||||||||||
本地主机的IP地址 | 192.168.43.122 | ||||||||||||
本地主机默认网关的IP地址 | 192.168.43.1 | ||||||||||||
目标的IP地址 | 115.231.223.3 | ||||||||||||
经过的路由器数量 | 15 | ||||||||||||
第1个路由器IP地址 | 192.168.43.1 | ||||||||||||
第2个路由器IP地址 | 请求超时 | ||||||||||||
到达目标的最后一个路由器的IP地址 | 115.231.223.3 | ||||||||||||
除去请求超时的路由器,哪个或哪些路由器的网络延迟最大?请技延迟从大到小顺序给出最多3个路由器在结果中的序号、P地址和延迟 |
|
提示.思考.动手
[选取路由上3个延迟最大的路由器的IP地址,列出这些路由器的地理位置,将结果填入表1-16中。]
表1-16 路由器 地理位置
序号 | 路由器IP地址 | 地理位置(国家,省市,区域) |
5 | 115.233.187.233 | 浙江省杭州市 电信 |
6 | 115.233.187.205 | 浙江省杭州市 电信 |
15 | 115.231.223.3 | 浙江省绍兴市 电信 |
提示.思考.动手。
[该步骤的路由中有与步骤1中路由相同的路由器吗?若有请将结果填入表1-17中。]
表1-17 路由相同的路由器
步骤2路由器IP地址 | 序号 | 步骤1路由器IP地址 |
192.168.43.1 | 1 | 192.168.43.1 |
无 | 无 | 无 |
无 | 无 | 无 |
五、arp 实战
实验目的:
1.掌握arp命令及其用途。
2.掌握利用arp命令管理和分析ARP高速缓存(ARP Cache)的方法,具备基络管理、检错和排错能力。
实验装置和工具:
一台连入本地局域网或互联网的Microsoft Windows 10主机。
(说明:本实验的命令、步骤和屏幕截图均以windows 10为例。)
实验原理(背景知识)
arp命令与ARP协议有关,但不要混淆arp命令和ARP协议。
ARP协议(Address Resolution Protocol,地址解析协议)用于将网络层(第3层)地址映射到数据链路层(第2层)的MAC地址。为了找到目的IP地址对应的MAC地址设备在其本地网络上广播发送ARP请求,拥有该IP地址的设备收到ARP请求后,用其地址进行ARP响应。收到ARP请求和ARP响应的设备将IP地址和其对应的MAC地址映射保存在被称为ARP高速缓存(ARP Cache)的ARP表中。ARP Cache的大小是有限的,所保存的IP地址和MAC地址映射条目被定期清除。每个条目都有一个生存期,生存期只有几分钟。ARP Cache定时器会清除已经到期的条目。定期清除允许设备适应IP地址或MAC地址的变化。ARP Cache中的条目有两种类型:静态和动态。静态条目是手工写入的,动态条目是由ARP协议写入的,会被定期删除。
arp命令用于查看、添加、修改和删除ARP Cache中的内容。
命令执行
arp是Windows的个控制台应用程序, 需要从Windows 命令窗口运行。
arp命令格式如下:
arp -s inet addr eth addr [if_ addr]
arp -d inet addr (if_ addr ]
arp -a [inet. addr] [-N if_ addr]
arp支持的选项和参数说明见表1-18。
表1-18 arp选项和参数说明
选项和参数 | 说明 |
/? | 显示帮助。系统将显示所支持的选项和参数 |
-a | 显示当前ARPCache中的所有条目。若指定了IP地址,则显示指定IP地址的所有。若有多块网卡使用ARP,则显示每块网卡的ARP Cache中的内容 |
-g | 与-a 相同。g在Linux系統上使用的较多,-在Windows系统上使用的较多 |
inet addr | 指定的IP地址 |
-N if addr | 显示指定网卡if adder的ARP Cache中的条目 ifaddr为指定网卡的iP地址 |
d inet addr | 从ARP Cache中删除由inet add指定的P地址。若未给出inet addr 或inet addr为*,则删除ARP Cache中的所有条目,即清空ARP Cache |
-s | 在ARP Cache中增加条静态IP地址和MAC地址映射条目 在重启机器之前,静态条目一直保存在 ARP Cache中 |
eth addr | 指定的MAC地址(物理地址)。MAC地址是用连字符分隔的6个十六进制字节,例如:00-15-C5-CC-C8-AE |
if addr | 指定网卡的P地址。若指定了该地址,则操作该地址所使用的ARPCache.若未指定,则操作第1个可用接口卡的ARP Cache |
命令输出
arp命令的输出结果如下:
1.网络接口。包括IP地址和接口索引号。接口索引号用+六进制数表示。
2. ARP Cache内容。包括Intrmnet地址、物理地址和类型。
(一) 实验1.5.1:查看ARP Cache内容
1. 任务要求
查看和分析本地主机当前ARP Cache内容。
2. 实验步骤
(1)步骤1:查看ARPCache中的内容
在本地主机的命令提示符下输入以下命令,然后按回车键。
arp -a
-提示.思考.动手
【1将“arp-a”结果中某个接口ARP Cache内容的屏幕截图保存到实验报告中。】
(2)步骤2:查看ARPCache中某个IP地址的条目
例如:查看默认网关IP地址的条目。

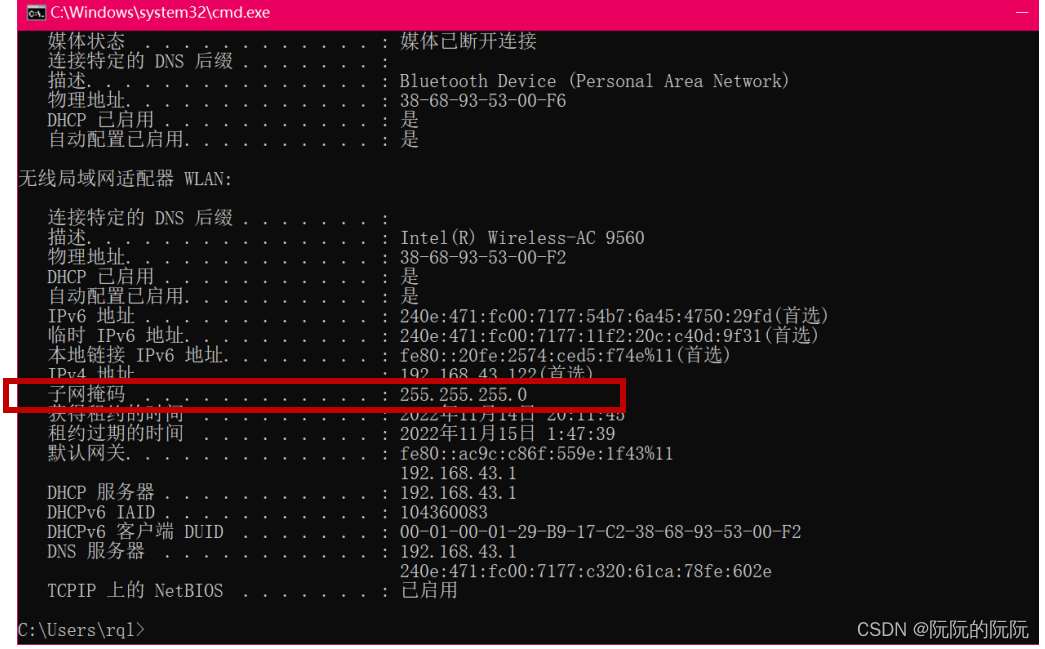

①利用ipconfig命令,或从步骤1的结果中,找到默认网关的IP地址。
②在本地主机的命令提示符下输入以下命令,然后按回车键。
arp -a默认网关的IP地址
提示.思考.动手
【1将"“arp-a默认网关的iP地址”结果的屏幕截图保存到实验报告中。】
分析输出结果,将结果填入表1-19中。
表1-19输出结果
默认网关IP地址 | MAC地址 | 类型 | 网络接口索引号 |

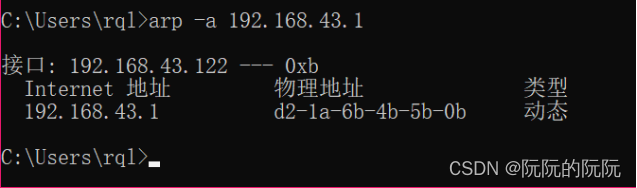

192.168.43.1 | d2-1a-6b-4b-5b-0b | 动态 | 192.168.43.122 --- 0xb |
(二) 实验1.5.2:删除ARP Cache中的条目
1. 任务要求
删除本地主机当前ARP Cache内容。
2. 实验步骤
(1)步骤1:查看ARPCache中的条目
在本地主机的命令提示符下输入以下命令,然后按回车键。
Arp -a
(2)步骤2:删除ARP Cache中的所有条目
在本地主机的命令提示符下输入以下命令,然后按回车键。
arp -d
检查删除结果。在本地主机的命令提示符下输入以下命令,然后按回车键。
arp -a
【提示. 思考.动手将删除操作后的“arp-a" 结果的屏幕截图保存到实验报告中。】
