proteus篇------闪烁的音频灯

一.现象：通过调节电位器（输入音频），可以控制电压变化，从而达到控制LM3915灯的闪烁个数。

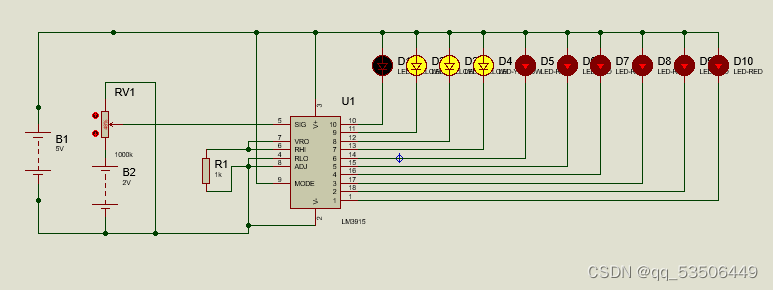

原理图如下：

二.步骤：

1.打开proteus，建立模板

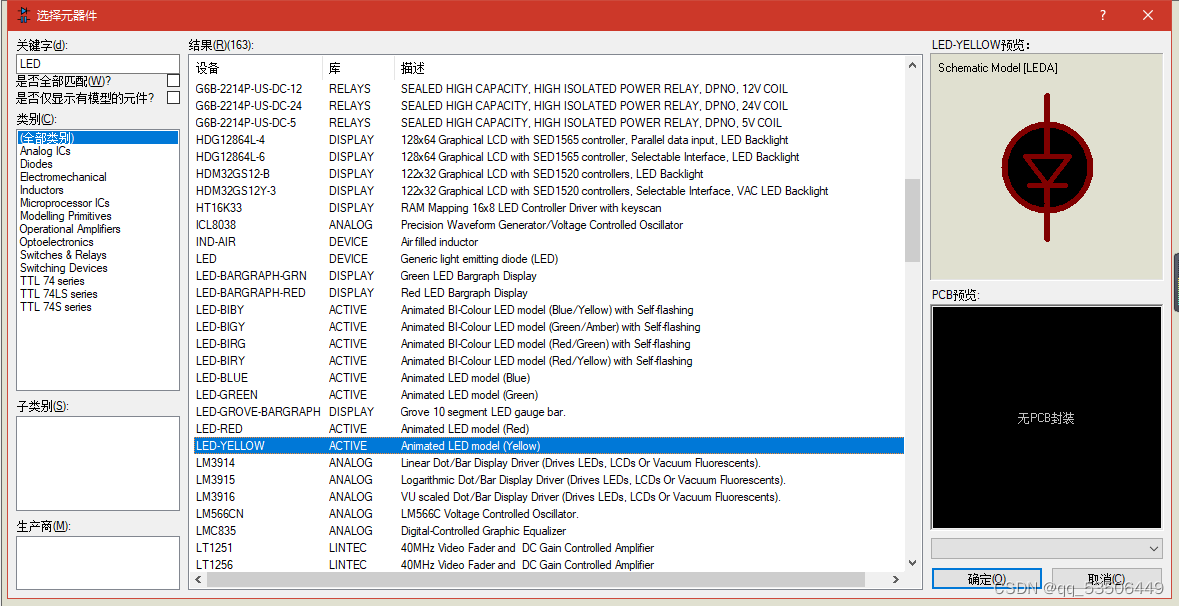

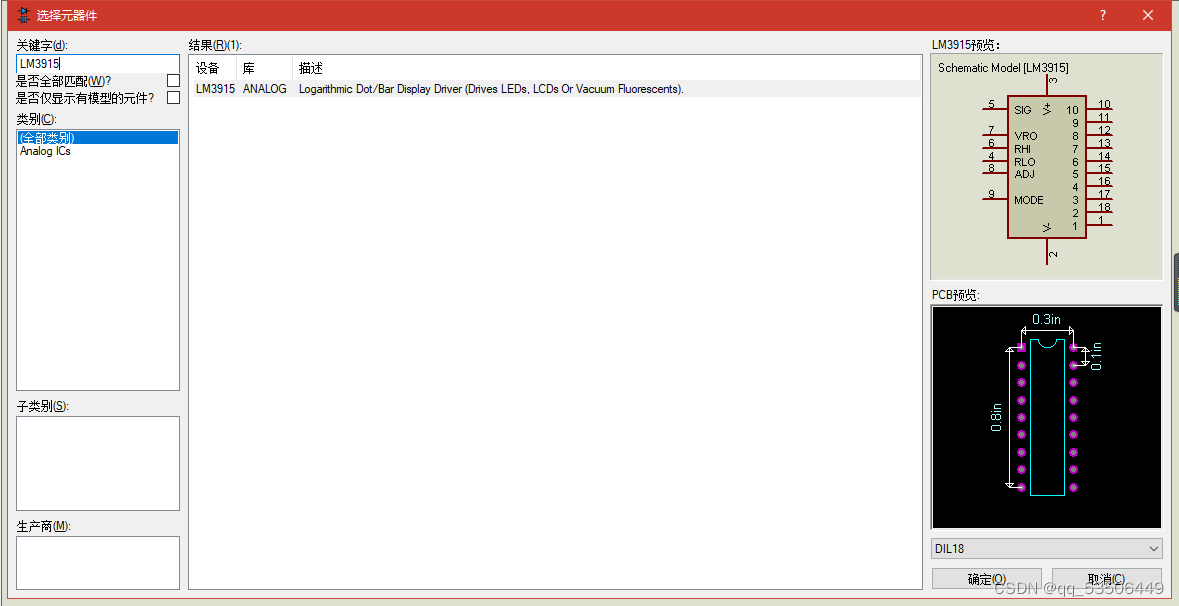

2.寻找所需元件：led灯，电阻1k，可调电阻和2v电源（音频输入口），5v电源，LM3915，；

3.元件如下：



 4.按照原理图链接起来，

 三.原理说明

LM3915内部电路如图，是一个不断做比较的比较器，通过点位器（音频口）输入电压不同不断从点亮引脚1and10-18，从而形成一个不断变化的指示灯。

参数如下，相对与二极管和三极管搭建起来的电路，lm3915性能稳定。

• 电源电压 = 25V
• 如果此处使用单独的电源，则 LED 上的输出电源 = 25V（同上）
• 最大输入信号范围 = +/-35V
• 分压器基准电压 = -100mV 至电源电平。
• 功耗 = 1365 mW



其比较器电压关系如下：

引用来自：LM3915 IC 数据表、引脚排列、应用电路 |自制电路项目 (homemade-circuits.com)
