AD画PCB基础-符号与封装相关联

AD虽然在符号库时就将符号与封装关联，但是后面将符号放入原理图库时可能会出现符号和封装未关联的情形，本篇就是讲解如何在原理图库中将符号与封装相关联

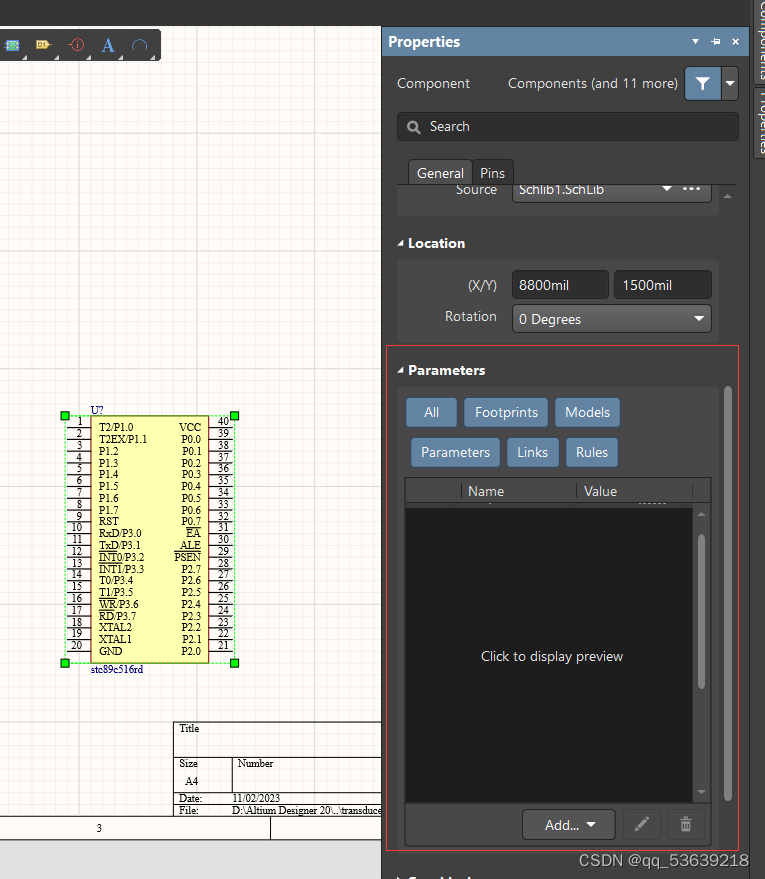

1.放置好符号后双击

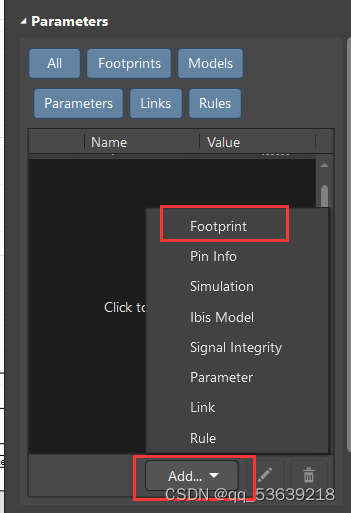

Parameters部分本来会没有封装的，显示footprint not found,就需要点击下面的Add，再点击Footprint

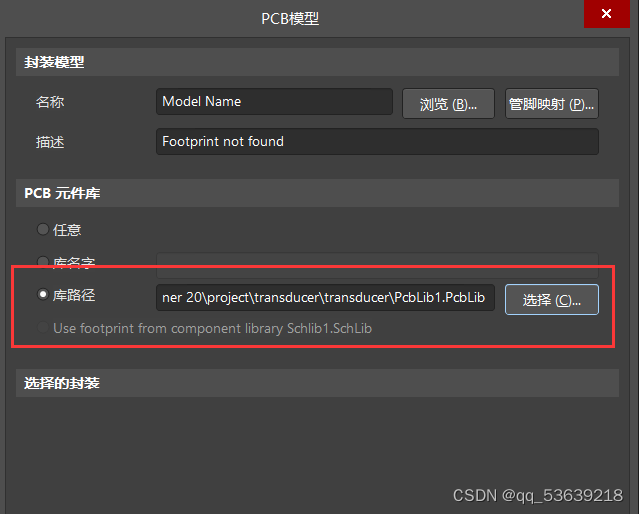

选择库路径，选择画好的封装库入径

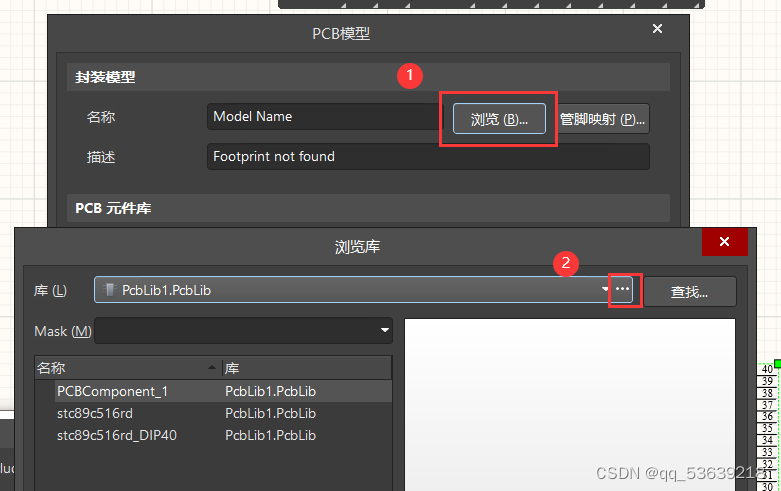

再去点击浏览，此时浏览下面没有画好的封装库，要点击...

点击搜索路径后再点击下面的路径

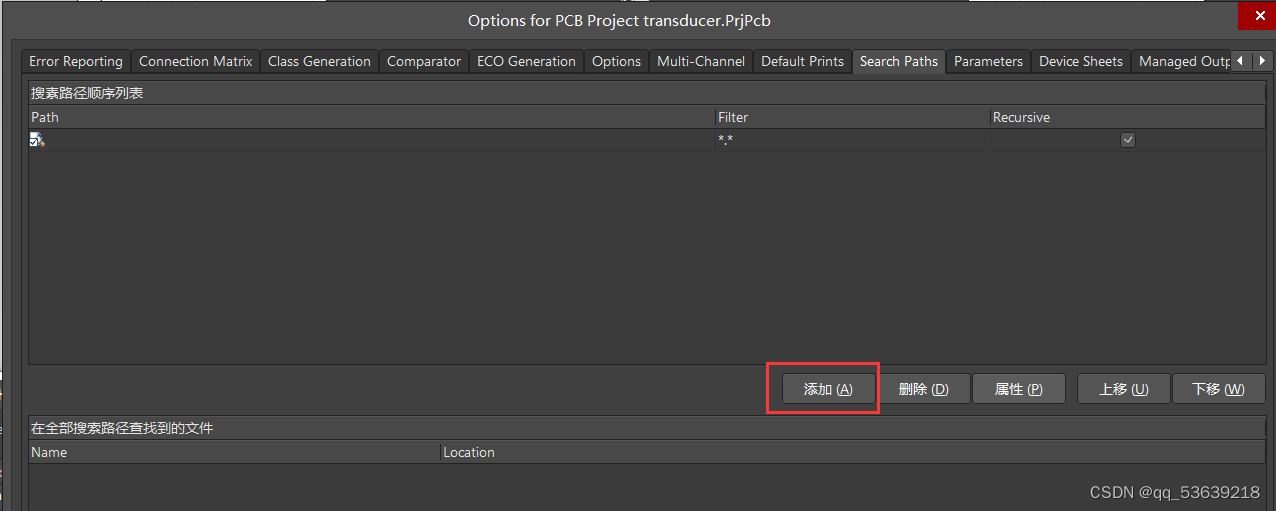

点击添加

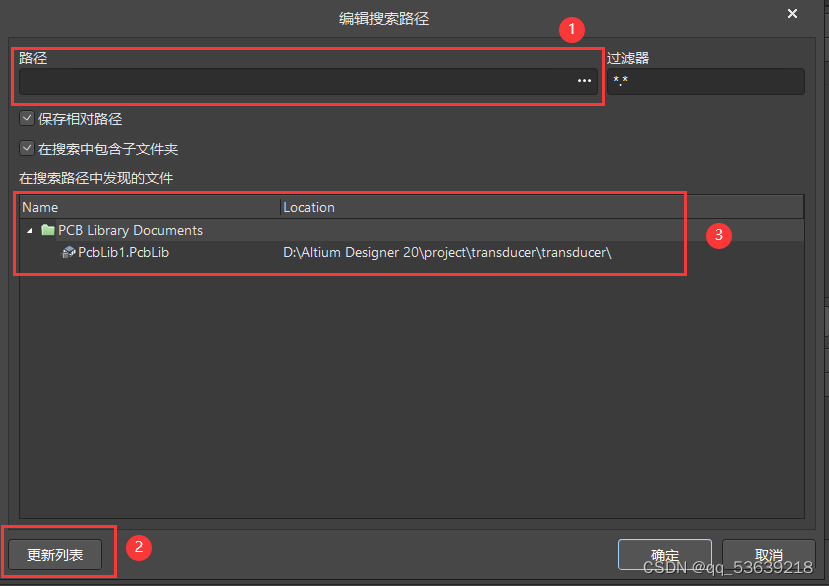

选择封装库的存放路径，再点击更新列表就会出现你的封装库，再点击确定

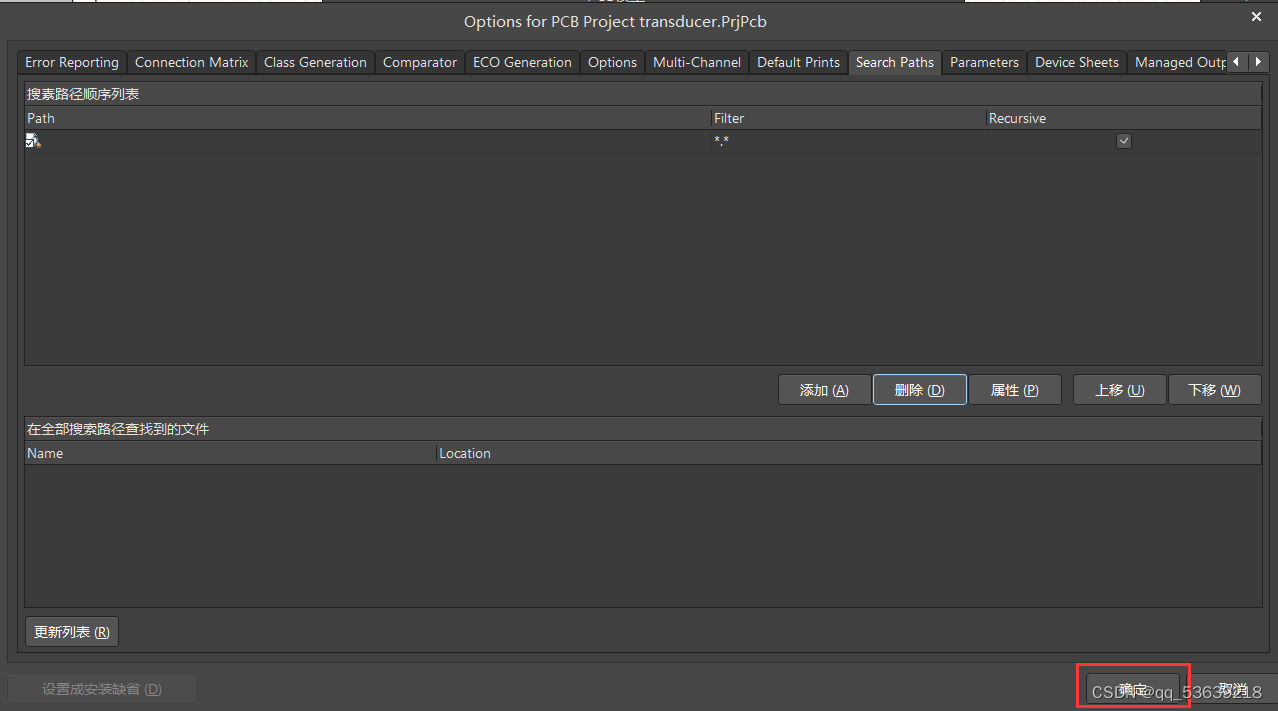

path下就会有内容，再点击确定

搜索路径下就会有封装库路径

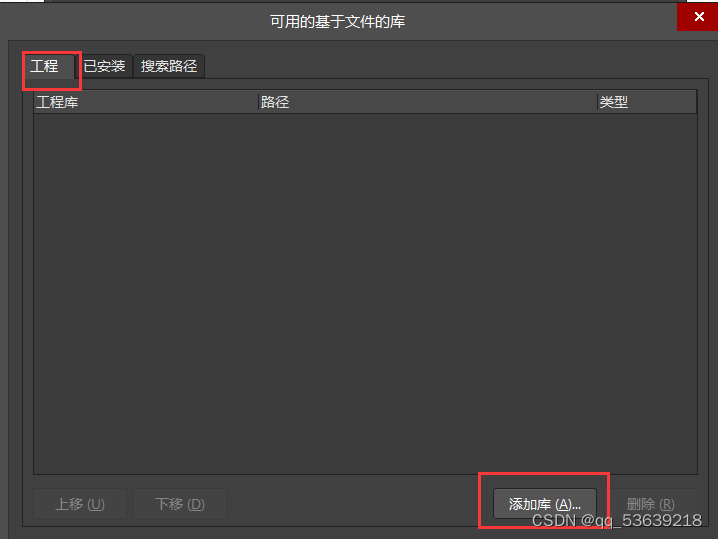

也可以工程这边添加库

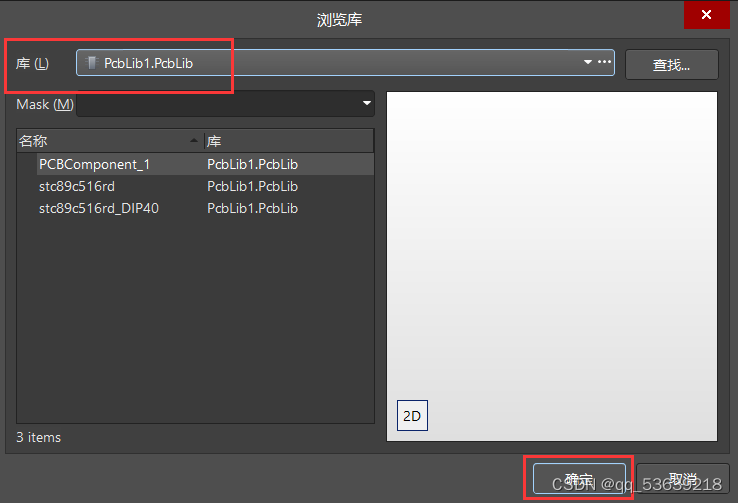

之后点击关闭，浏览库就有封装库了，可以选择自己做好的封装，再点击确定

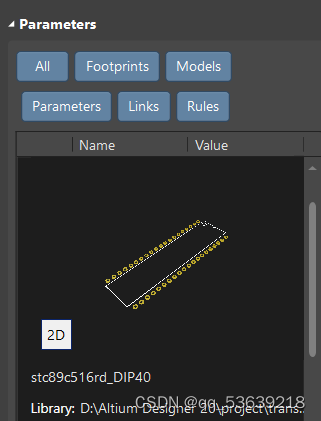

最后再点击确定，Parameters下就会有封装了
