当我们逐渐熟悉怎么使用AD这款软件的时候,有时候会发现,当领导给我们一个新的项目的时候,我们一般的操作就是循规蹈矩的来做,做原理图库,做PCB封装库,画原理图,画PCB,当然后面的两步得按照电路要求来做。
但是有没有发现个问题,当你每次接手一个新的项目,你就要重新画一次PCB封装库和原理图库,哪怕你去某创商城去下载封装,是不是也需要花费的一定的时间,所以这个时候我们就需要找一个比较齐全的库,这个库里面包含着PCB常见的封装,基本上能满足我们日常的设计。
一般来说公司都会有比较完善的封装库,把这个库(原理图库和PCB库)直接安装在AD这个软件里面,下次做项目的时候就可以直接调用。
1.点击右下角PanelsComponents

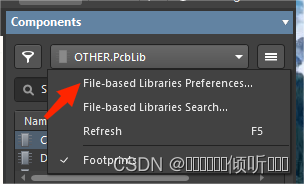

2.点击右上角三条杠File-based Libraries Preferences

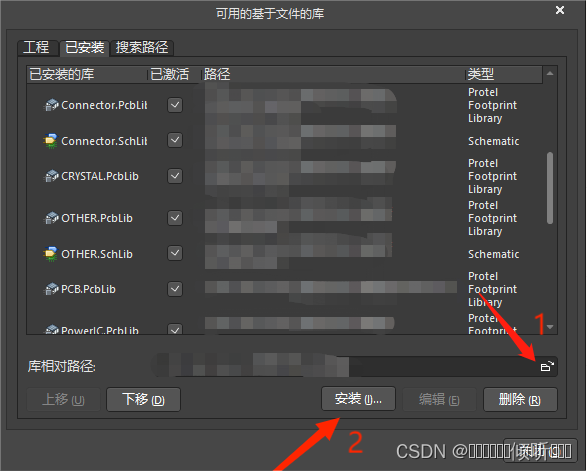

3.出来一个可用的基于文件的库根据箭头指示找到库(pcb库和原理图库)的文件所在路径并选择此文件夹
再回到可用的基于文件的库的这个界面并点击安装,这个时候直接会跳转到库的所在位置

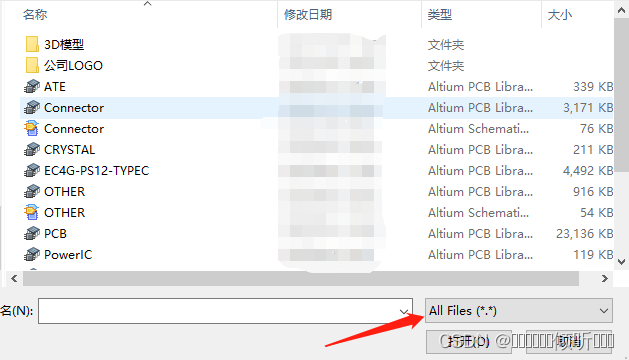

全部选择进去并打开(注意:在点击打开之前要注意把文件的类型选择All Files,目的是不局限于只安装PCB库或者原理图库)
OK成功!
其实AD软件自带的也有封装库,但是有些时候并不能满足我们的设计需求,所以就需要我们自己添加库,方便以后我们调用!
