#记录第四次蓝桥杯#

一、题目介绍

二、题目分析

2.1外设分析

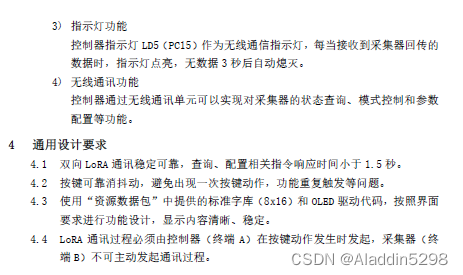

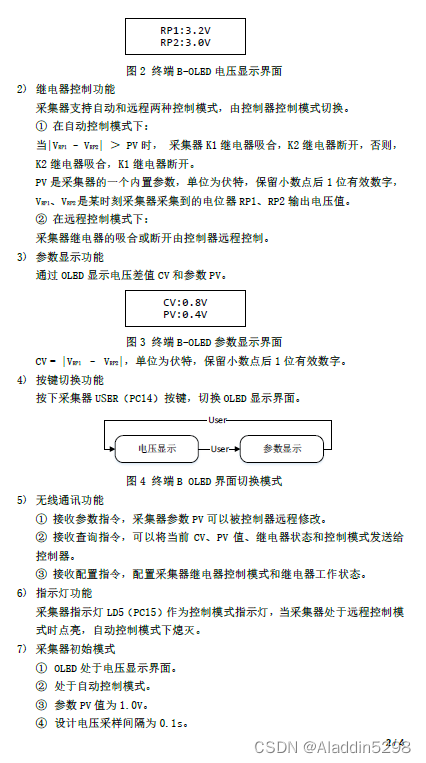

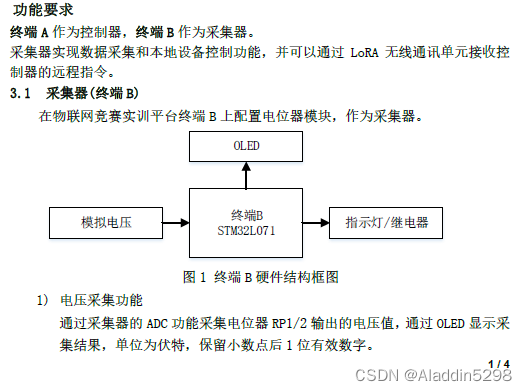

通过对题目解读，一共会用到如下外设和资源：GPIO、OLED、LED、Lora模块、矩阵按键、电位器、继电器等。

软件层面需要使用到：定时器、中断、ADC

通信协议：IIC（OLED控制）、SPI（Lora通信）

2.2思路

我个人看到题目之后，是先从NODE.B开始编写的，除了Lora通信控制的部分，我是先写完NODE.B，再去写NODE.A的。先完成两个模块的一些基本功能（比如OLED显示、继电器控制、AD采集、按键等），最后再实现两边的通信。

三、CUBEMX配置

3.1控制器（NODE.A）

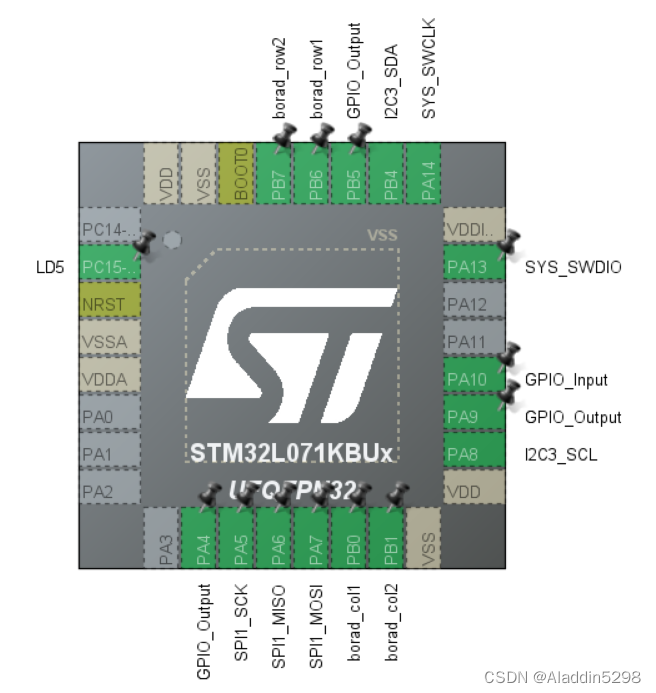

3.1.1引脚图

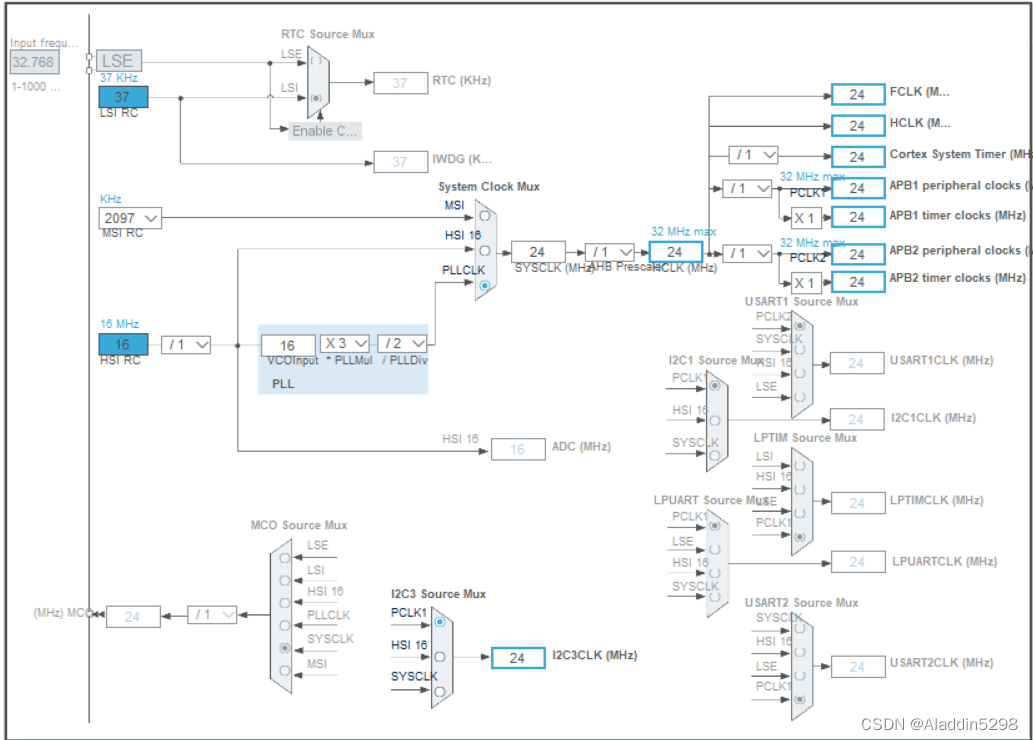

3.1.2时钟树

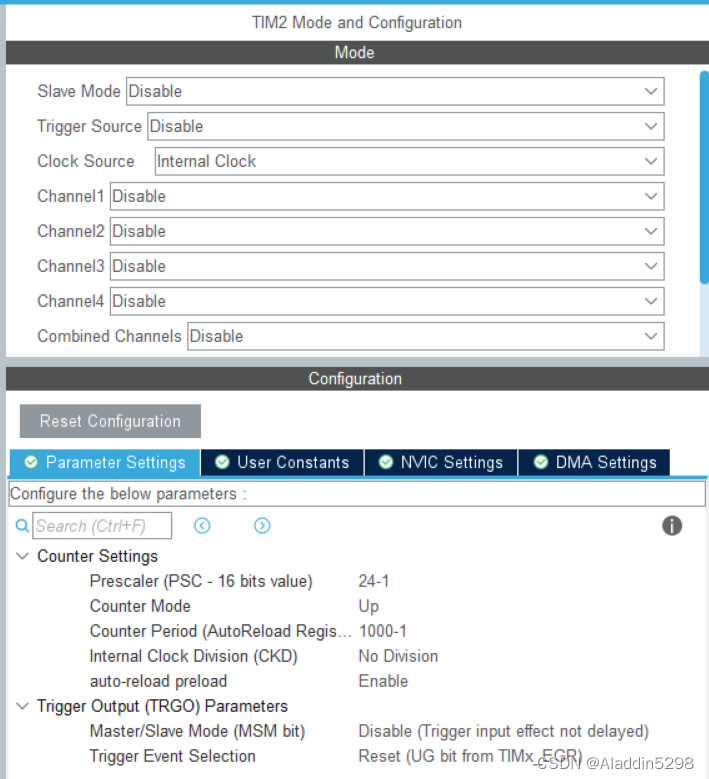

3.1.3定时器配置

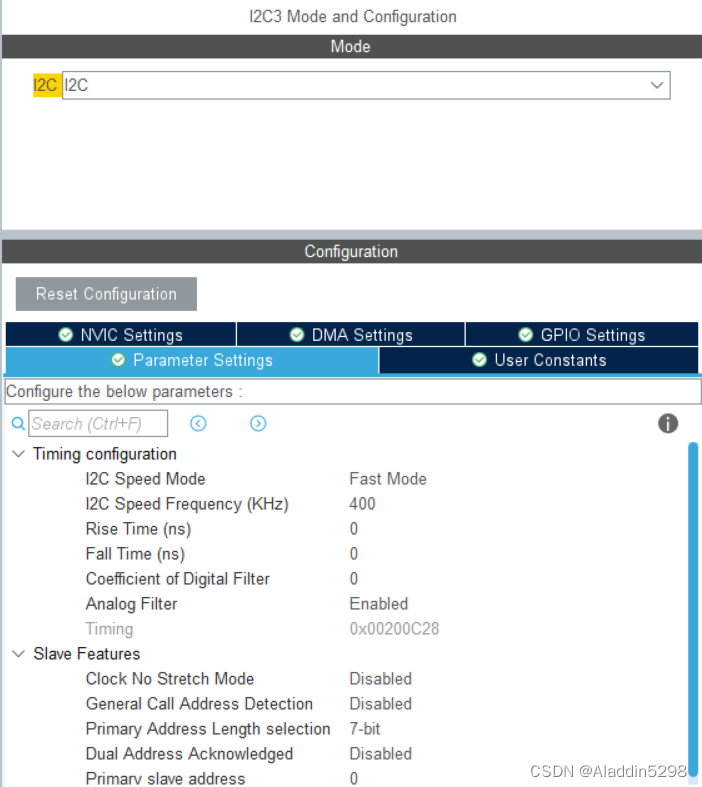

3.1.4IIC配置

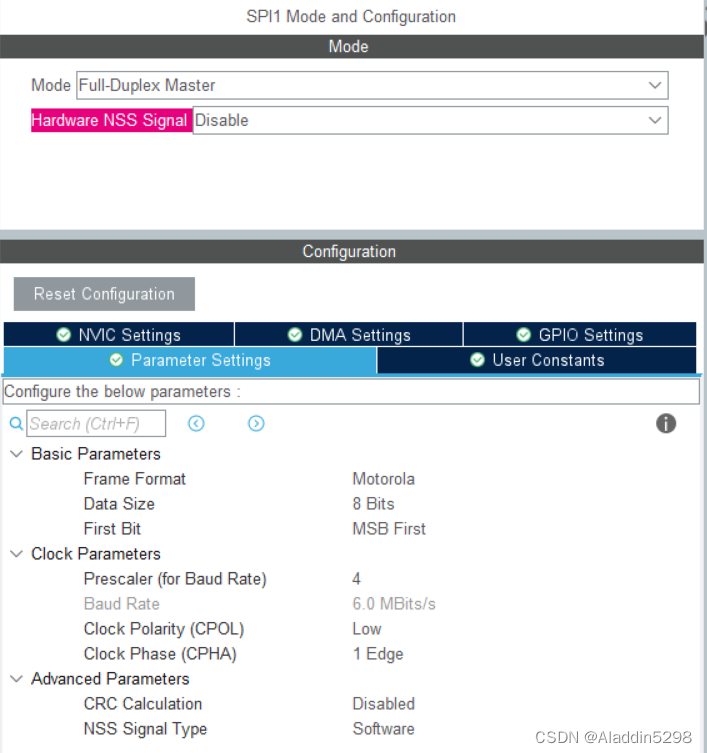

3.1.5 SPI配置

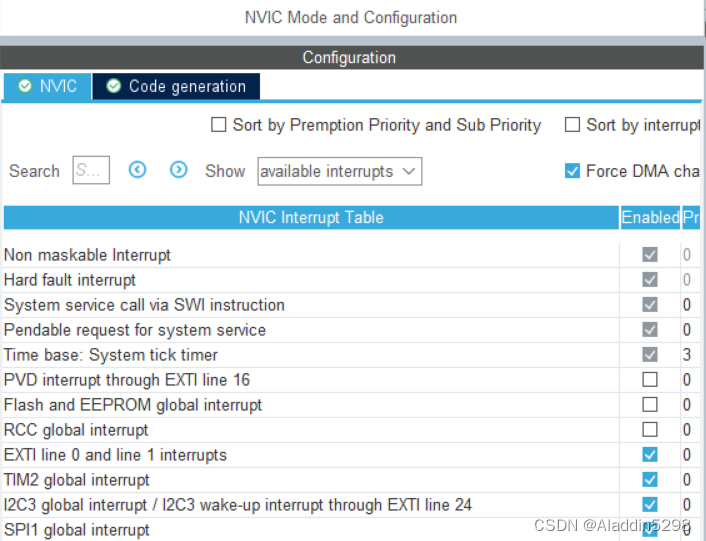

3.1.6 中断配置

定时器和外部中断设置好后，一定要记得使能（enable）

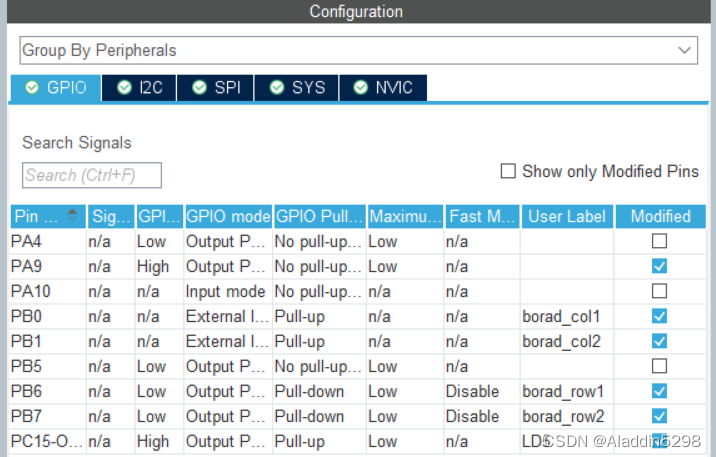

3.1.7GPIO配置

3.2采集器（NODE.B）

3.1.1引脚图

3.1.2ADC设置

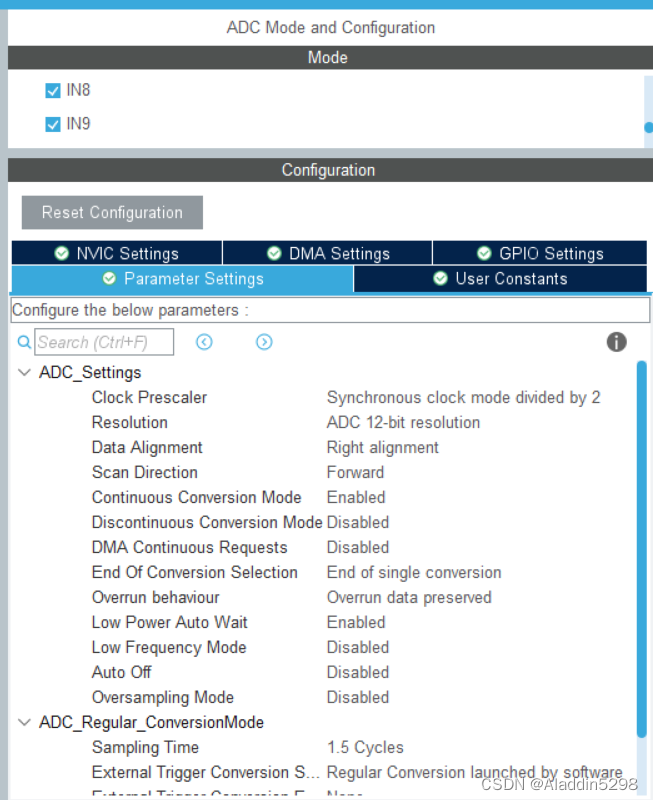

ADC使用的是通道8和通道9

其余的配置同NODE.A一致，除了GPIO由于多了几个引脚可能配置不一样。

CUBEMX可能有些地方配置有些多余，这里仅供参考。

四、部分代码

这里只展示主函数部分，详细请看压缩包

4.1NODE.A

/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "i2c.h"
#include "spi.h"
#include "tim.h"
#include "gpio.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "stdio.h"
#include "lora.h"
#include "oled.h"
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */
void key_check(void);
void lora_proc(void);
void oled_proc(void);
uint16_t Scan_Col1(void);
uint16_t Scan_Col2(void);
/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */

/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */
struct key{
	uint8_t B1;
	uint8_t B2;
	uint8_t B4;
	uint8_t B5;
}key1;
struct show{
	float CV;
	float PV;
	uint8_t K1;
	uint8_t K2;
	u
