LabVIEW用布尔控件实现上升沿和下降沿触发

已于 2022-11-26 20:07:31 修改
阅读量3.8k 收藏 4
点赞数
分类专栏： LabVIEW练习 文章标签： labview 上升沿触发和下降沿触发
于 2022-11-26 20:06:52 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_53762188/article/details/128056246
版权

我们利用了第三方布尔控件来记录摇杆的高低电平状态，并和摇杆布尔控件组成布尔数组，转换成十进制数进行判断上升沿和下降。

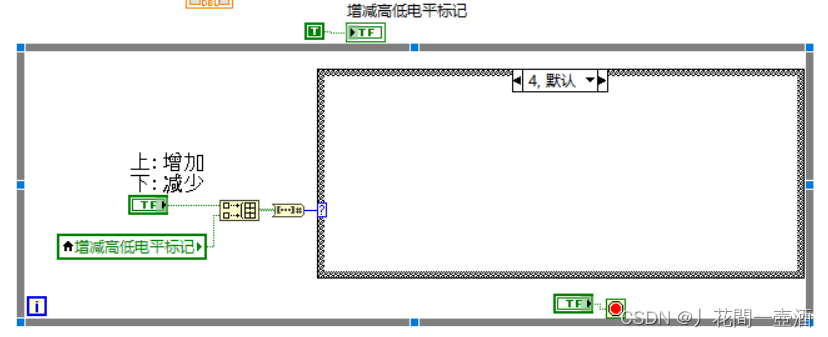

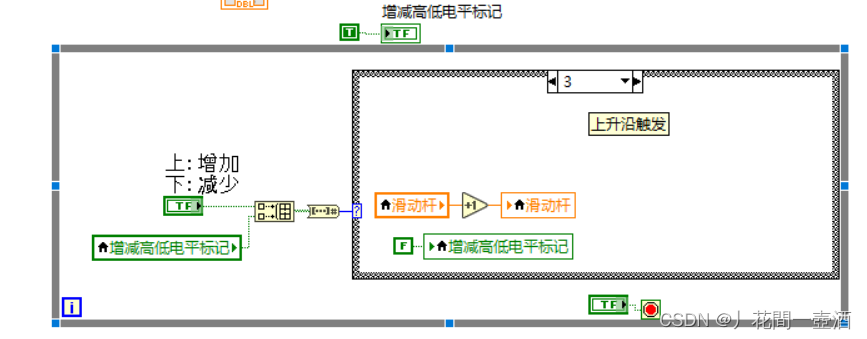

上升沿触发。例如一开始第三方布尔控件为T，夹紧松开布尔控件为F，然后我这时把摇杆控件置为T，则和三方布尔控件组成TT也就是十进制数3，然后条件结构3分支响应，调用上升沿触发程序，并把第三方布尔控件置为F，这样摇杆控件即使一直处于T状态也不会调用程序，因为条件结构其他分支为空。

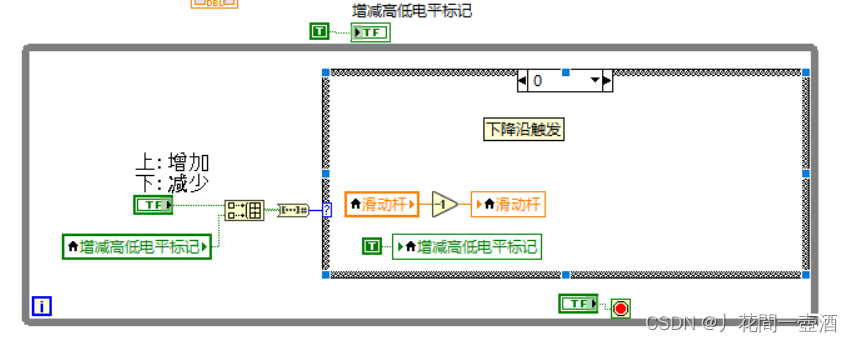

下降沿触发。例如刚才第三方布尔控件为F，夹紧松开摇杆控件为T，我现在把摇杆控件置为F，则和三方布尔控件组成FF也就是十进制数0，然后条件结构0分支响应，调用下降沿触发程序，并把第三方布尔控件置为T，这样摇杆控件即使一直处于F状态也不会调用程序，因为条件结构其他分支为空。
