LabVIEW学习笔记六：布尔控件之间的不同以及机械动作

写程序写到后面卡住了，反复排查发现是前面某个布尔控件用得不对，仔细看看觉得这一部分很重要，相当于地基，很多小细节一定要搞得非常清楚。

我把收集到的资料列下来，时不时要复习下：

1、b站视频

LabVIEW_哔哩哔哩_bilibili

这个已经讲得很清楚了，可惜我没有早点看到，现在要倒回头去疯狂改程序

里面还教了怎么找软件自带的范例进行练习理解

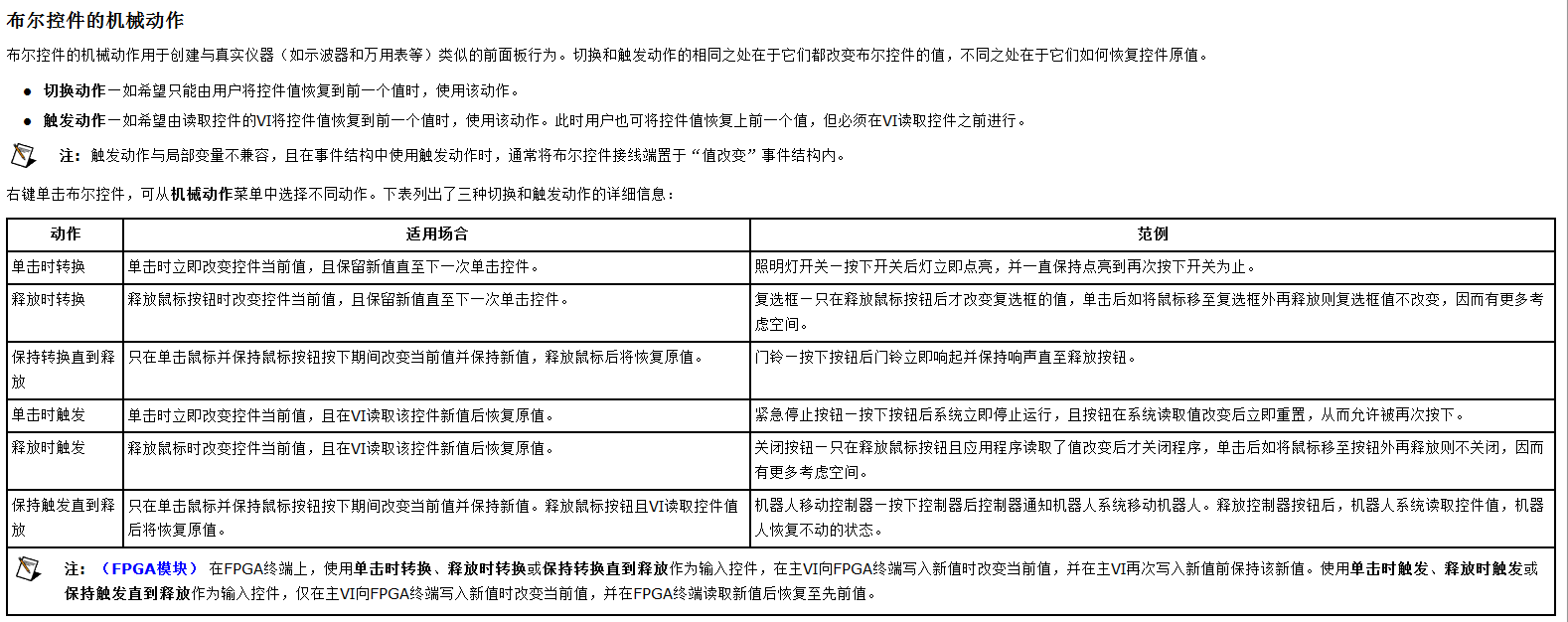

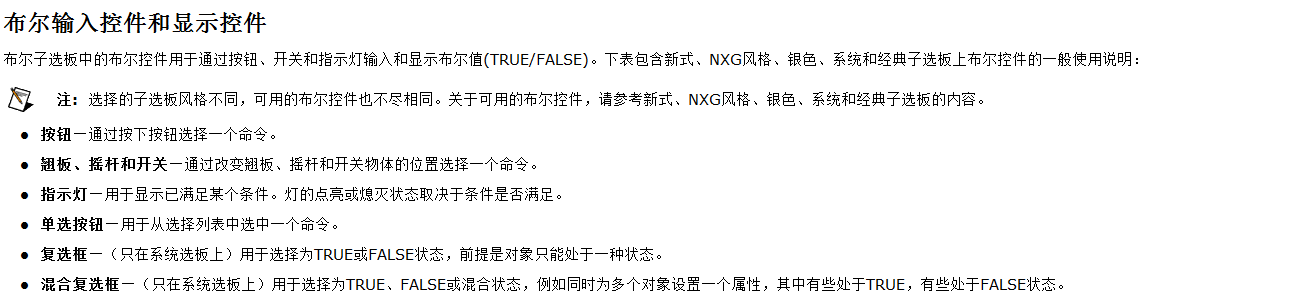

2、官方说明

这个说得很经典了，在官方帮助里直接搜索可以找到

3、网上大佬解析

https://jingyan.baidu.com/article/49711c6124005ebb451b7c13.html

LABVIEW深入探索之布尔控件与事件结构 - 百度文库

十年工控702-Labview 扫盲篇（初级）第3课：布尔控件_哔哩哔哩_bilibili



这是6种机械动作，我从上面的图标的角度来解释一下他们的用法：

上一层是转化型，下面一层是触发型

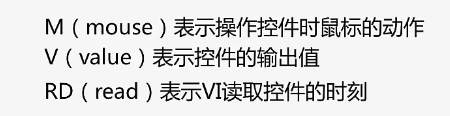

图标里的符号意义如下：

 第一个：

 单击时转换

鼠标刚按下（m变为低），输出值就转换（v变成高）并保持，这个时候逻辑上的开关就关闭（注意，这里的转换的意思是，高变低，低变高，t变f，f变t，图标上是低电平变为高电平，实际上也有可能是从高电平变为低电平，不用太纠结）

第二个:

 释放时转换

鼠标刚按下（m变为低），输出值不动，鼠标释放（m变高）输出值就转换（v变成高）并保持，这个时候逻辑上的开关就关闭

第三个：

 鼠标刚按下（m变为低），输出值转换，鼠标释放（m变高）输出值就还原，这个时候逻辑上的开关就关闭（注意这里的开关图标）

 这种是普通的开关，也可以认为是单极的刀开关，这里是不带自动复位的，体现的是“转换”的含义





 这种开关在电路里一般表示的是轻触按键开关，本身是带复位的，只有按下去不动的时候电路才导通，一送手马上就断开了，跟前面的普通开关的区别就是“是否闭锁”。

第4个

 单击时触发

鼠标刚按下（m变为低），输出值变高一个单位，从高变低的时候（下降沿触发），rd发出一个脉冲（vi读取输出值，一个高值一个低值）。注意鼠标释放（m变高）和发出脉冲之间没有关联。

第5个

 释放时触发

鼠标刚释放（m变为高），输出值变高一个单位，从高变低的时候（下降沿触发），rd发出一个脉冲。

 保持触发直到释放

只在单击鼠标并保持鼠标按钮按下期间改变当前值并保持新值。释放鼠标按钮且VI读取控件值后将恢复原值。

按下保持的时候读取一次值（高），释放的时候又读取一次值（低），其实这里不能简单的用脉冲来理解。

第3和第6很像，但是有一点点不同

保持转换直到释放 只在单击鼠标并保持鼠标按钮按下期间改变当前值并保持新值，释放鼠标后将恢复原值。 门铃—按下按钮后门铃立即响起并保持响声直至释放按钮。

保持触发直到释放 只在单击鼠标并保持鼠标按钮按下期间改变当前值并保持新值。释放鼠标按钮且VI读取控件值后将恢复原值。 机器人移动控制器—按下控制器后控制器通知机器人系统移动机器人。释放控制器按钮后，机器人系统读取控件值，机器人恢复不动的状态。
