中兴三层交换机的vlan实验

一、实验目的

1、掌握中兴三层交换机vlan业务的配置方法和结果验证。

二、实验内容

1、完成中兴三层交换机vlan业务的配置和结果验证。

三、实验过程

1、配置任务说明

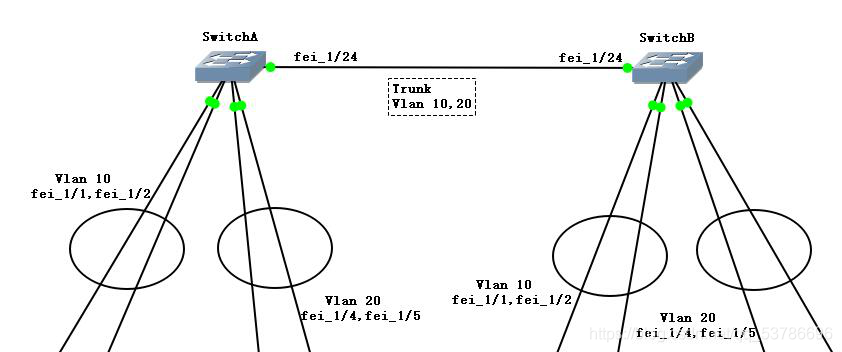

如下所示，交换机A的端口fei_1/1、fei_1/2和交换机B的端口fei_1/1、fei_1/2属于vlan 10；交换机A的端口fei_1/4、fei_1/5和交换机B的端口fei_1/4、fei_1/5属于vlan 20，均为Access端口，两台交换机通过端口fei_1/24以Trunk方式连接，两端口为Trunk端口。请完成两台交换机vlan业务的配置，并进行结果验证。

在这里插入图片描述

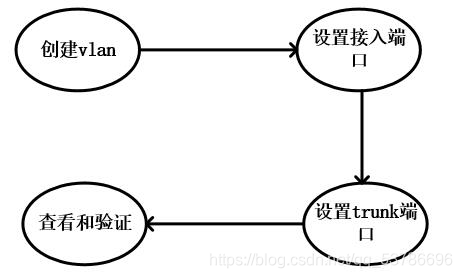

2、业务配置流程图

在这里插入图片描述
3、实验配置过程

（1）创建vlan

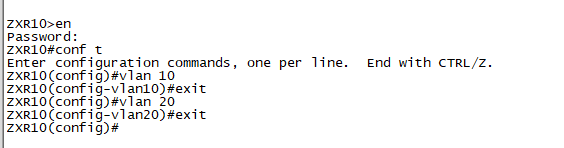

步骤1：交换机A的配置

ZXR10(config)# vlan 10
ZXR10(config-vlan 10)#exit
ZXR10(config)# vlan 20
ZXR10(config-vlan 20)#exit

在这里插入图片描述
步骤2：交换机B的配置

ZXR10(config)# vlan 10
ZXR10(config-vlan 10)#exit
ZXR10(config)# vlan 20
ZXR10(config-vlan 20)#exit

在这里插入图片描述

（2）设置接入端口

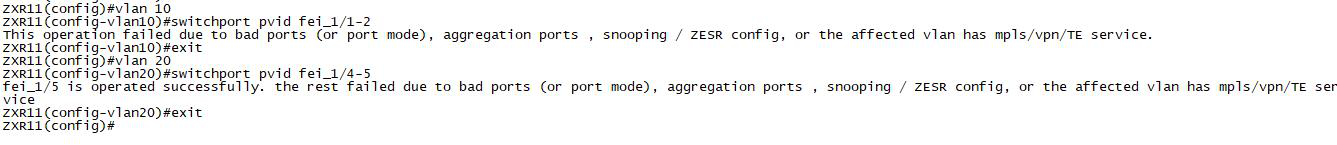

步骤1：交换机A的配置

ZXR10(config)# vlan 10
ZXR10(config-vlan 10)#switchport pvid fei_1/1-2
ZXR10(config-vlan 10)#exit
ZXR10(config)# vlan 20
ZXR10(config-vlan 20)#switchport pvid fei_1/4-5
ZXR10(config-vlan 20)#exit

在这里插入图片描述

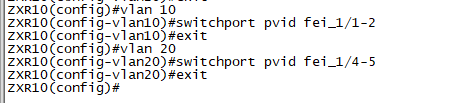

步骤2：交换机B的配置

ZXR10(config)# vlan 10
ZXR10(config-vlan 10)#switchport pvid fei_1/1-2
ZXR10(config-vlan 10)#exit
ZXR10(config)# vlan 20
ZXR10(config-vlan 20)#switchport pvid fei_1/4-5
ZXR10(config-vlan 20)#exit

在这里插入图片描述
（3）设置trunk端口

步骤1：交换机A的配置

ZXR10(config)#interface fei_1/24
ZXR10(config- fei_1/24)#switchport mode trunk
ZXR10(config- fei_1/24)# switchport trunk vlan 10,20
ZXR10(config- fei_1/24)# exit

在这里插入图片描述

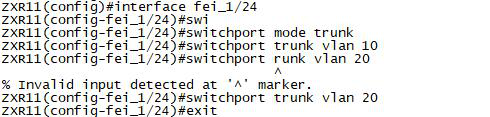

步骤2：交换机B的配置

ZXR10(config)#interface fei_1/24
ZXR10(config- fei_1/24)#switchport mode trunk
ZXR10(config- fei_1/24)# switchport trunk vlan 10
ZXR10(config- fei_1/24)# switchport trunk vlan 20
ZXR10(config- fei_1/24)# exit

在这里插入图片描述
四、实验查看及验证

1.查看和验证

步骤1：显示所有vlan的信息

ZXR10(config)#show vlan

交换机1结果如下：

在这里插入图片描述

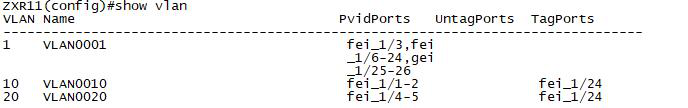

交换机2结果如下：

在这里插入图片描述
检查输出结果，确认配置无误。

步骤2：ping结果验证

使用两台电脑，配置IP地址在相同网段，比如电脑1 IP设为192.168.1.3/24，电脑2 IP设为192.168.1.2/24.确保两台电脑直接用网线相连就可以ping通。

（1）将电脑1接入交换机A的fei_1/1口，将电脑2接入交换机A的fei_1/4口；由于属于不同vlan，验证结果应该是ping不通。

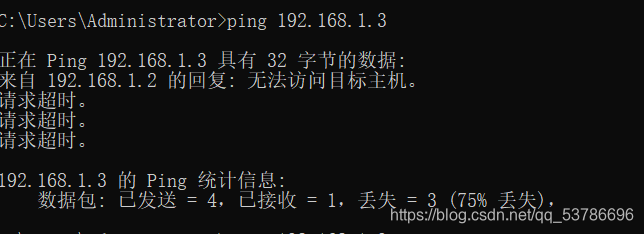

电脑1ping电脑2：

在这里插入图片描述

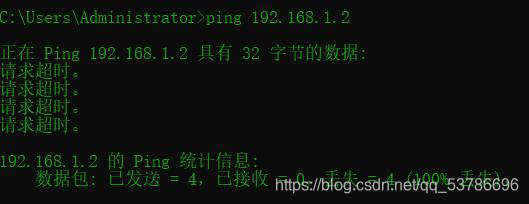

电脑2ping电脑1：

在这里插入图片描述

（2）然后将电脑2接入交换机A的fei_1/2口，由于属于相同的vlan，验证结果应该是可以ping通。

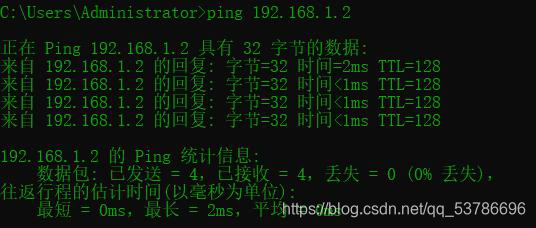

电脑1ping电脑2：

在这里插入图片描述

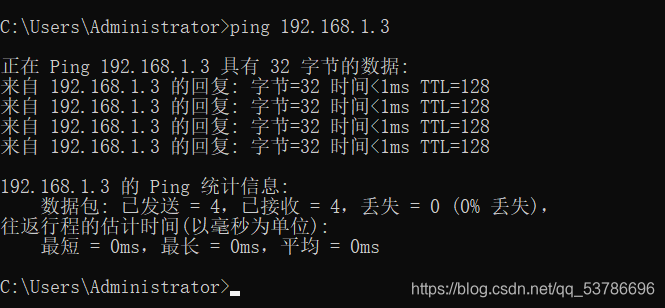

电脑2ping电脑1：

在这里插入图片描述
（3）将电脑1接入交换机A的fei_1/4口，将电脑2接入交换机B的fei_1/1口，结果验证应该是ping不通。

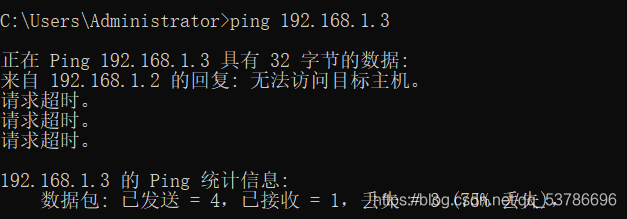

电脑1ping电脑2：

在这里插入图片描述

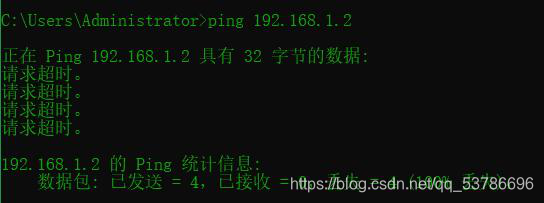

电脑2ping电脑1：

在这里插入图片描述
（4）4.然后将电脑2接入交换机B的fei_1/4口或者fei_1/5口，验证结果应该是可以ping通。

电脑1ping电脑2：

在这里插入图片描述

电脑2ping电脑1：

在这里插入图片描述
五、实验思考与总结

1、掌握了VLAN的基本概念和作用及其vlan数据的转发流程。

2、交换机A和交换机B的fei_1/1、fei_1/2、fei_1/3、fei_1/4均采用access端口，接受不带标签的报文，发送给主机也是不带标签的，access端口只能属于一个vlan，一般用于接用户计算机；而交换机A和交换机B的fei_1/24采用的是trunk端口，每个端口可以属于两个不同vlan。所以端口工作在trunk模式下可以属于多个VLAN,可以接收和发送多个VLAN的报文。
