OSPF多区域配置实验

一、实验目的

1、掌握路由器中OSPF动态路由多区域的基本配置方法和结果验证。

二、实验内容

1、完成中兴1800路由器ospf动态路由多区域的基本配置和结果验证。

三、实验过程

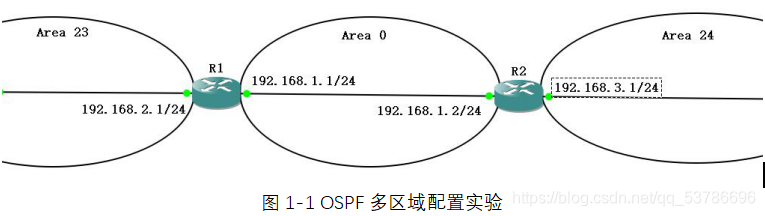

1、实验任务说明

1、完成中兴1800路由器ospf动态路由多区域的基本配置和结果验证。

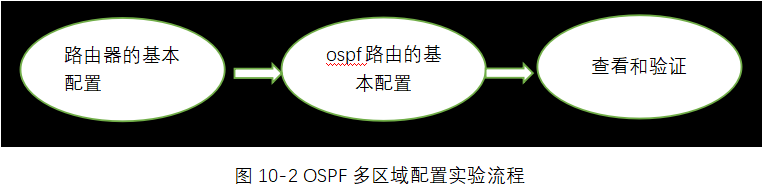

2、业务配置流程图

3、实验配置过程

1.路由器的基本配置
步骤1：路由器R1的配置

ZXR10(config)#conf t
ZXR10(config)#ip routing
ZXR10(config)#interface gei_2/2
ZXR10(config-if)#ip address 192.168.2.1 255.255.255.0
ZXR10(config)#no shutdown
ZXR10(config-if)#exit
ZXR10(config)#interface gei_2/1
ZXR10(config-if)#ip address 192.168.1.1 255.255.255.0
ZXR10(config)#no shutdown
ZXR10(config-if)#exit
ZXR10(config)#router ospf 1
ZXR10(config)#area 23
ZXR10(config-router)#network 192.168.2.0 0.0.0.255
ZXR10(config-router)#end
ZXR10#show ip forwarding route

步骤1：路由器R2的配置

ZXR10(config)#conf t
ZXR10(config)#ip routing
ZXR10(config)#interface gei_2/1
ZXR10(config-if)#ip address 192.168.1.2 255.255.255.0
ZXR10(config)#no shutdown
ZXR10(config-if)#exit
ZXR10(config)#interface gei_2/2
ZXR10(config-if)#ip address 192.168.3.1 255.255.255.0
ZXR10(config)#no shutdown
ZXR10(config-if)#exit
ZXR10(config)#router ospf 1
ZXR10(config)#area 24
ZXR10(config-router)#network 192.168.3.0 0.0.0.255
ZXR10(config)#area 0
ZXR10(config-router)#network 192.168.1.0 0.0.0.255
ZXR10(config-router)#end
ZXR10#show ip forwarding route

2.路由器配置过程

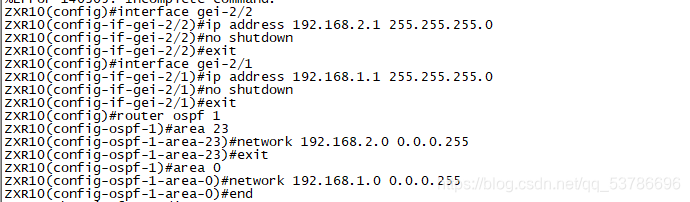

图1-3路由器R1配置结果图

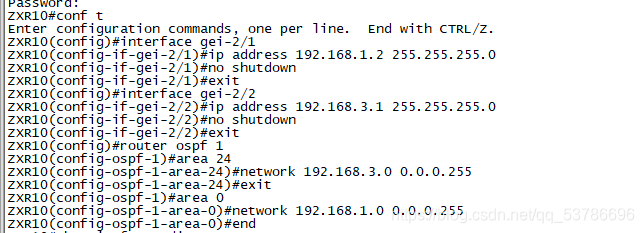

图1-4路由器R2配置结果图

四、查看和验证

步骤1：查看两个路由器的路由表

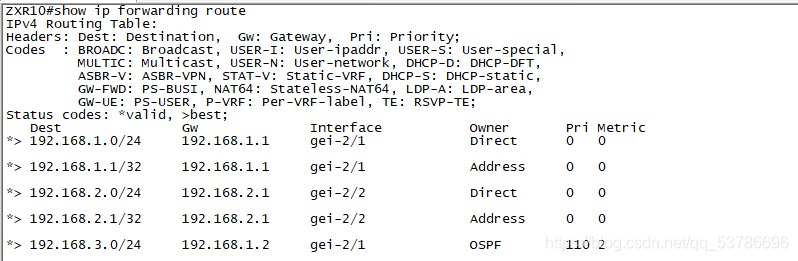

路由器R1的输出结果如图1-5所示。

ZXR10(config)#show ip fouwarding route

图1-5 ospf多区域配置R1的路由表

路由器R2的输出结果如图1-6所示。

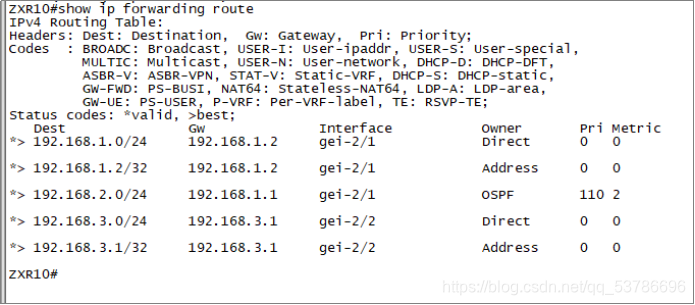

图1-6 ospf多区域配置R2的路由表

步骤2：在各个路由器查看OSPF的运行信息

ZXR10(config)#show ip ospf

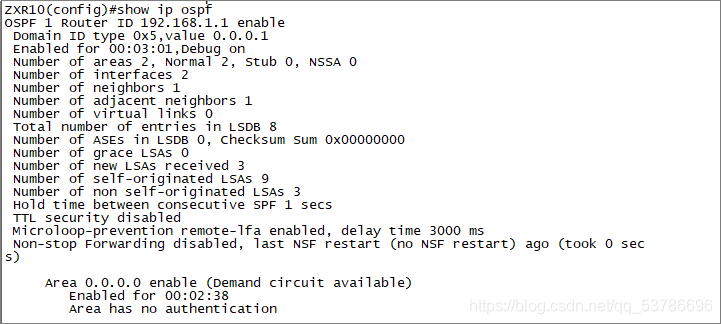

图1-7 ospf多区域配置R1的路由表

步骤3：在各个路由器查看OSPF邻居路由器的信息

ZXR10(config)#show ip ospf neighbor

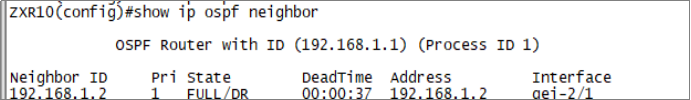

图1-8 ospf多区域配置R1的路由表

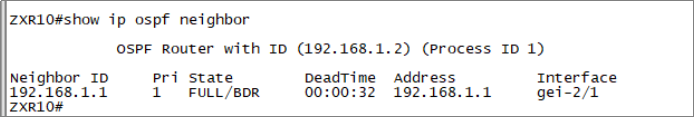

图1-9 ospf多区域配置R3的路由表

图1-10 路由器R1 ping通结果图

五、实验思考与总结

1、在OSPF单区域中，每台路由器都要收集其他所有路由器的链路状态信息，如果网路规模不断扩大，链路状态信息也会随之不断的增多，这将使得单台路由器上链路状态数据库非常庞大，导致路由器负担加重，也不便于维护管理。为了解决上述问题，OSPF协议可以将整个自治系统划分为不同的区域（Area），就像一个国家的国土面积很大时，会把整个国家划分为不同的省份来管理一样。
2、在配置过程中一定要注意命令的书写，真机上的命令和GNS3上的命令是不同的，但是思路是一样的。比如说声名不同的区域，GNS3上是在ip地址和反掩码的后面加上区域，而在真机是先声明区域再宣告网络。
