单片机控制电路的多图纸原理图和层次式设计

1、实验内容1：完成单片机控制电路的多图纸原理图设计。

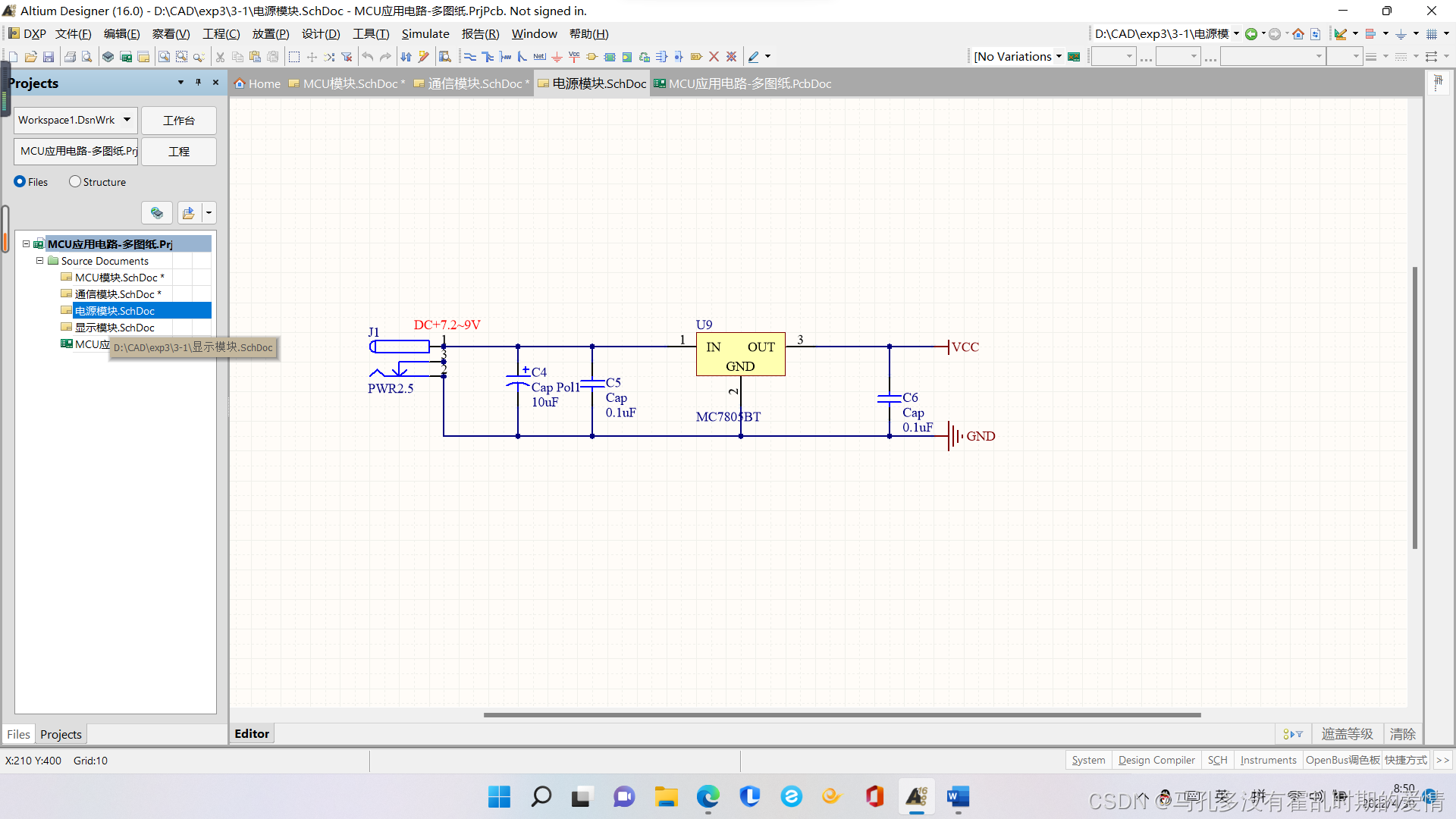

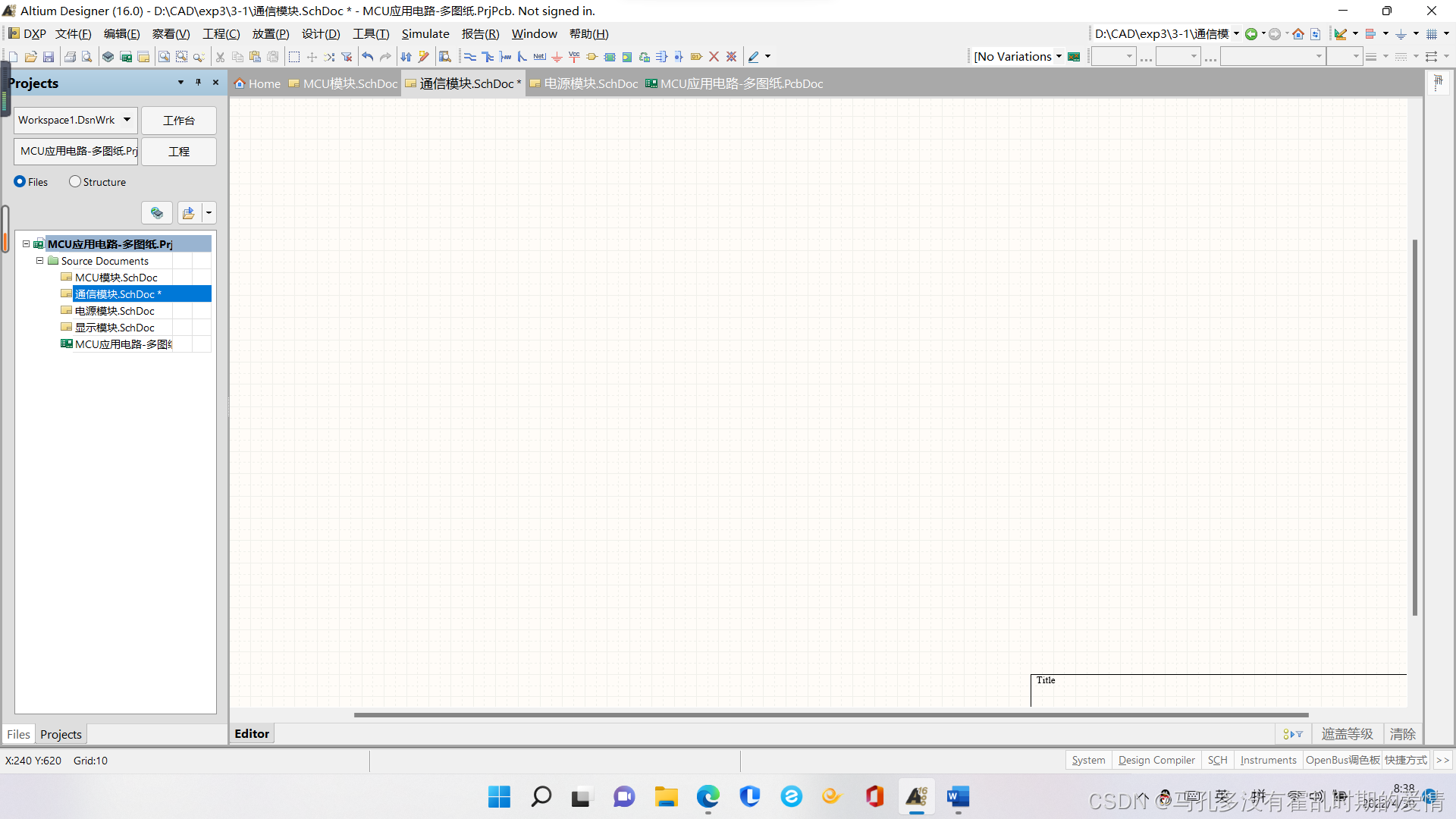

步骤1：添加新的文件，创建工程exp3_1和原理图文件、PCB 文件。依照实验要求分别建立四个原理图文件并保存重新命名：MCU模块，电源模块，通信模块，显示模块 。

步骤2：放置元器件

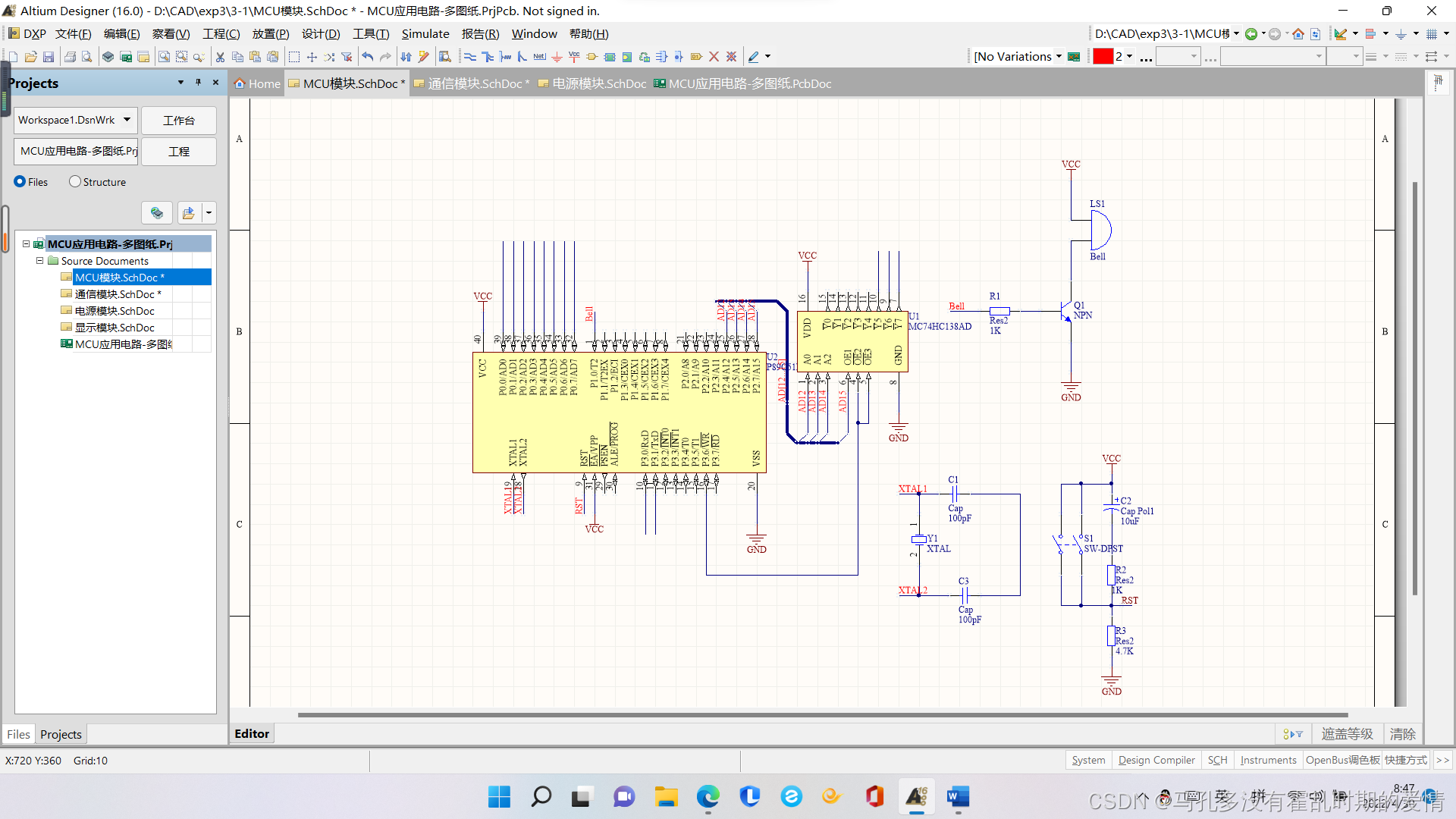

本次实验可以使用实验二MCU应用电路的原理图文件，分块复制粘贴到本次实验中各个原理图文件中，并去除相关无用注释，适当修改始原理图紧凑得当。
