【JavaEE】网络基础认识

🌷 网络基础

⭐️ 认识IP地址

概念
IP地址（Internet Protocol Address）是指互联网协议地址，又译为网际协议地址。

作用
IP地址是IP协议提供的一种统一的地址格式，它为互联网上的每一个网络和每一台主机分配一个逻辑地址，以此来屏蔽物理地址的差异。

格式

IP地址是一个32位的二进制数，通常被分割为4个“8位二进制数”（也就是4个字节），如：
01100100.00000100.00000101.00000110。 通常用“点分十进制”的方式来表示，即 a.b.c.d 的形式（a,b,c,d都是0~255之间的十进制整数）。如：
100.4.5.6。 IP协议有两个版本，IPv4和IPv6。凡是提到IP协议，没有特殊说明的，默认都是指IPv4。 IPv4数量=2^32，大约43亿左右，而TCP/IP协议规定，每个主机都需要有一个IP地址。对于全世界计算机来说，这个数量是不够的，所以后来推出了IPv6（长度128位，是IPv4的4倍）。但因为目前IPv4还广泛的使用，且可以使用其他技术来解决IP地址不足的问题，所以IPv6也就没有普及。

组成

IP地址分为两个部分，网络号和主机号
网络号：标识网段，保证相互连接的两个网段具有不同的标识；
主机号：标识主机，同一网段内，主机之间具有相同的网络号，但是必须有不同的主机号； 通过合理设置网络号和主机号，就可以保证在相互连接的网络中，每台主机的IP地址都是唯一的。 那么，如何划分网络号和主机号呢？

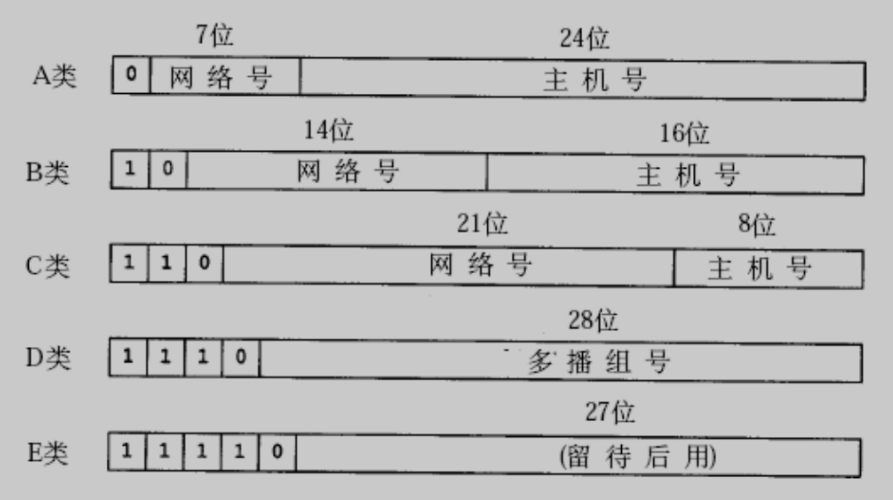

分类

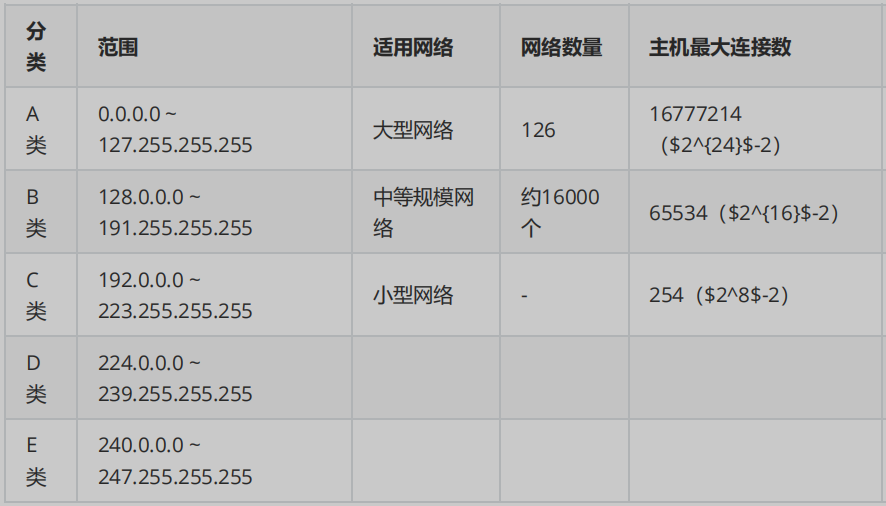

各类地址的表示范围是：

特殊的IP地址

• 将IP地址中的主机地址全部设为0，就成为了网络号，代表这个局域网；
• 将IP地址中的主机地址全部设为1，就成为了广播地址，用于给同一个链路中相互连接的所有主机发送数据包；
• 127.*的IP地址用于本机环回（loop back）测试，通常是127.0.0.1
• 本机环回主要用于本机到本机的网络通信（系统内部为了性能，不会走网络的方式传输），对于开发网络通信的程序（即网络编程）而言，常见的开发方式都是本机到本机的网络通信。

⭐️ 子网掩码

格式

• 子网掩码格式和IP地址一样，也是一个32位的二进制数。其中左边是网络位，用二进制数字“1”表示，1 的数目等于网络位的长度；
• 右边是主机位，用二进制数字“0”表示，0的数目等于主机位的长度。
  子网掩码也可以使用二进制所有高位1相加的数值来表示，如以上子网掩码也可以表示为24。

作用
（1）划分A，B，C三类 IP 地址子网：

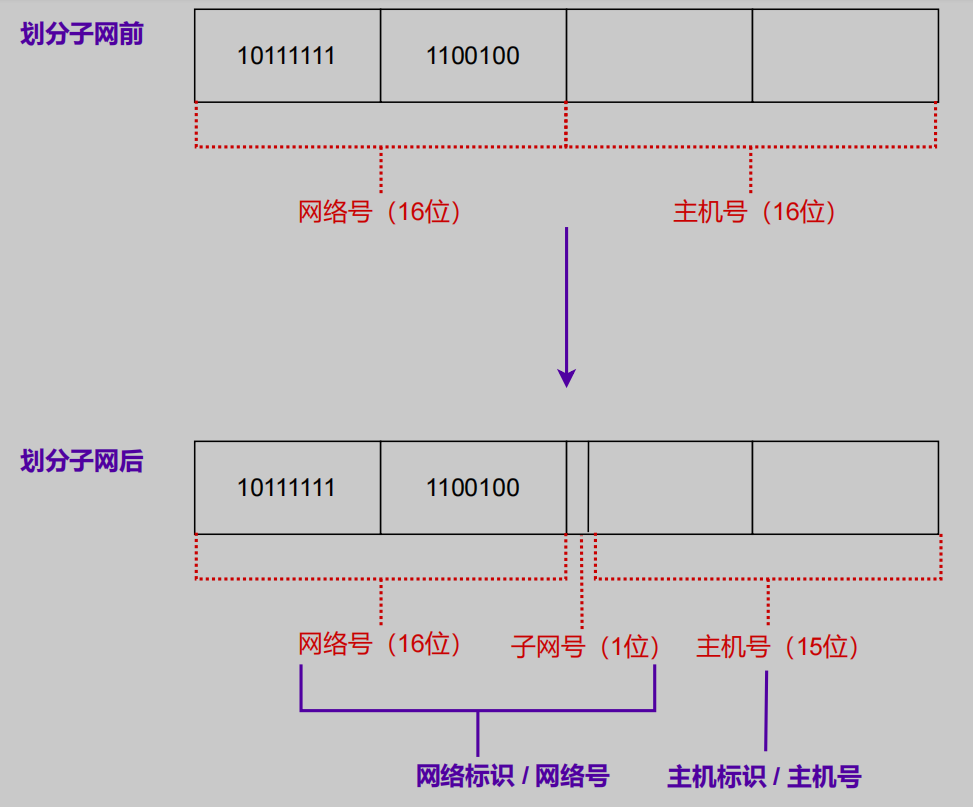

如一个B类IP地址：191.100.0.0，按A ~ E类分类来说，网络号二进制数为16位网络号+16位主机号。
假设使用子网掩码 255.255.128.0（即17） 来划分子网，意味着划分子网后，高17位都是网络位/网络
号，也就是将原来16位主机号，划分为1位子网号+15位主机号。
此时，IP地址组成为：网络号+子网号+主机号，网络号和子网号统一为网络标识（划分子网后的网络号/网段）

（2）网络通信时，子网掩码结合IP地址，可以计算获得网络号（划分子网后的网络号）及主机号（划分子网后的主机号）。一般用于判断目的IP与本IP是否为同一个网段。
对于网络通信来说，发送数据报时，目的主机与发送端主机是否在同一个网段，流程是不一样的。

计算方式
将 IP 地址和子网掩码进行“按位与”操作（二进制相同位，与操作，两个都是1结果为1，否则为0），得到的结果就是网络号。
将子网掩码二进制按位取反，再与 IP 地址 按位与计算，得到的就是主机号。

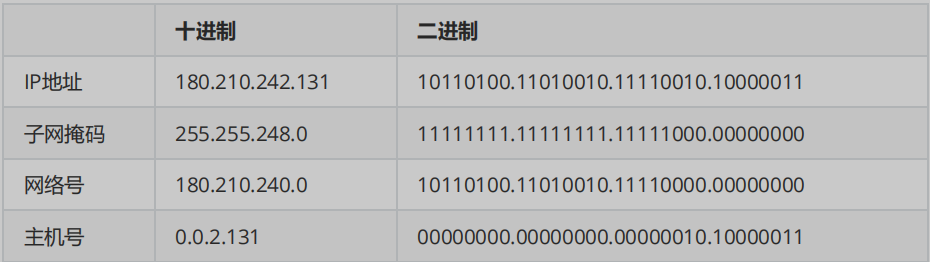

示例：

⭐️ 认识MAC地址

MAC地址，即 Media Access Control Address，用于标识网络设备的硬件物理地址。

• 主机具有一个或多个网卡，路由器具有两个或两个以上网卡；其中每个网卡都有唯一的一个MAC地址。
• 网络通信，即网络数据传输，本质上是网络硬件设备，将数据发送到网卡上，或从网卡接收数据。
• 硬件层面，只能基于MAC地址识别网络设备的网络物理地址。

MAC地址用来识别数据链路层中相连的节点；
长度为48位，即6个字节。一般用16进制数字加上冒号的形式来表示（例如：08:00:27:03:fb:19）
在网卡出厂时就确定了，不能修改。虚拟机中的MAC地址不是真实的MAC地址，可能会冲突；也有些网卡支持用户配置MAC地址。

特殊的MAC地址
广播数据报：发送一个广播数据报，表示对同网段所有主机发送数据报。广播数据报的MAC地址为：
FF:FF:FF:FF:FF:FF

⭐️ 一跳一跳的网络数据传输

以下为主机B传输数据到主机C经过的网络设备：

对于以上经过的网络设备：

• 主机：配有IP地址，但是不进行路由控制的设备；
• 路由器：即配有IP地址，又能进行路由控制；
• 节点：主机和路由器的统称；

集线器和二层交换机不会对数据报封装和分用，不算在下一跳设备。

⭐️ 总结IP地址和MAC地址

IP地址描述的是路途总体的起点和终点；是给人使用的网络逻辑地址。
MAC地址描述的是路途上的每一个区间的起点和终点，即每一跳的起点和终点；是给网络硬件设备
使用的网络物理地址。

⭐️ 网络设备及相关技术

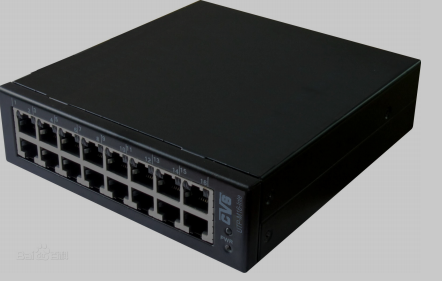

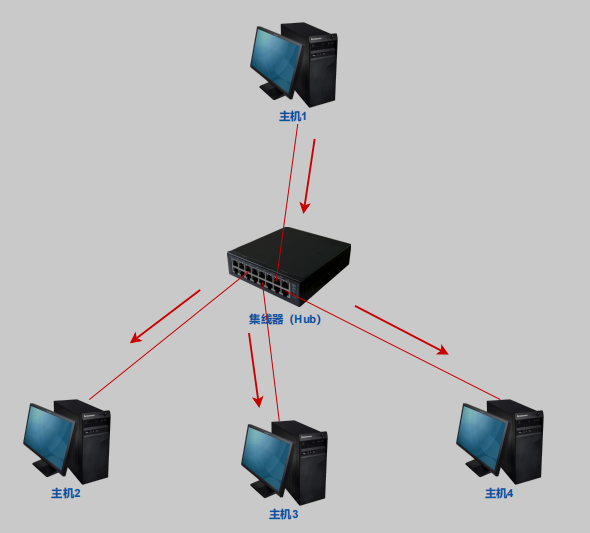

集线器：转发所有端口

集线器是工作在物理层的网络设备，发送到集线器的任何数据，都只是简单的将数据复制并转发到其他所有端口。（端口指集线器后边的物理端口）

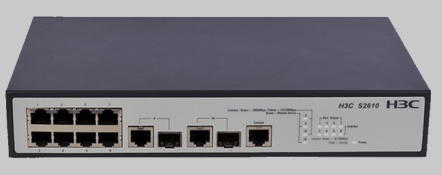

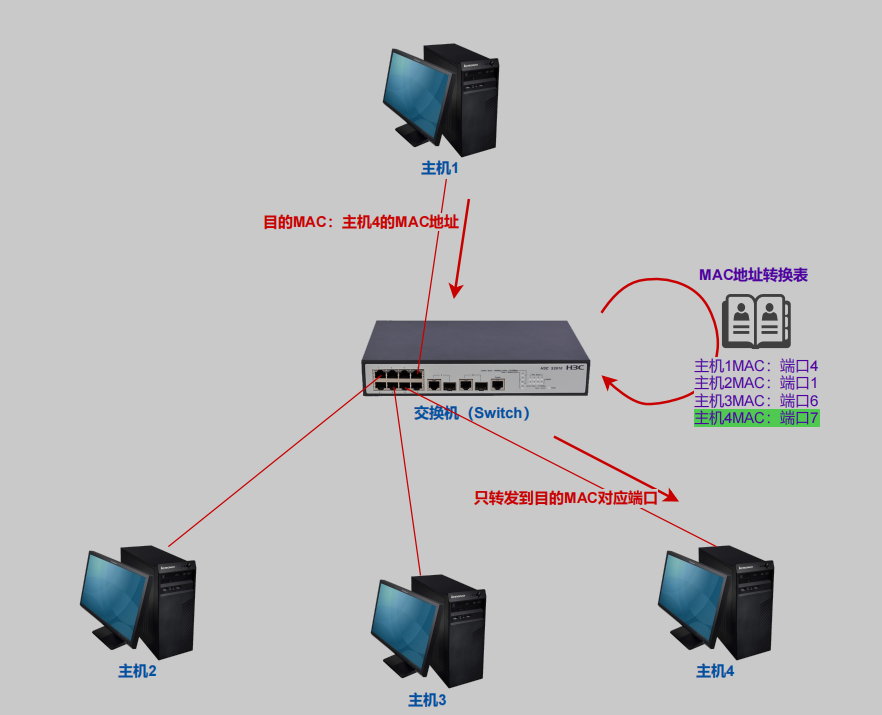

交换机：MAC地址转换表+转发对应端口

交换机工作在数据链路层，交换机内部会记录并维护一张MAC地址转换表：

1. MAC地址转换表主要记录MAC地址与端口之间的映射。（端口指交换机后边的物理端口）
2. 主机连接到交换机，及主机发送数据的时候，交换机可以学习并记录该主机MAC地址与端口信息。
3. 交换机接收到数据报以后，在MAC地址转换表中，通过目的MAC查找到对应的端口，则目的主机
   为该端口相连接的主机。只需要将数据报转发到对应端口上即可。

4. 以上是使用MAC地址转换表，通过目的MAC能找到对应端口的情况；如果找不到，交换机设置数
   据报目的MAC为广播地址FF:FF:FF:FF:FF:FF，发送到其他所有端口，目的主机返回响应后，交换机再记录该主机MAC与端口的映射信息。

主机：网络分层从上到下封装
发送数据报时，发送端主机都需要先根据网络分层从上到下封装：

由“一跳一跳的网络数据传输”可知，以上：

• 源IP与目的IP标识整个路途的起点和终点；
• 源MAC与目的MAC标识了每一跳的起点和终点；

此时，需要根据发送端主机（源主机）与接收端主机（目的主机）是否在同一网段，来设置下一跳设备：

• 源主机和目的主机在同一个网段时，下一跳设备就是目的主机；
• 发送端主机和接收端主机在不同网段时，发送端主机是无法知道目的主机在哪，此时会设置下一跳设备为网关设备；

所谓网关，我们这里可以简单理解为，不同网段的网络互连时，需要使用网关设备。
通常的网关设备是路由器，可以划分公网和局域网（内网），同时还可以把局域网划分为多
个子网（不同网段）

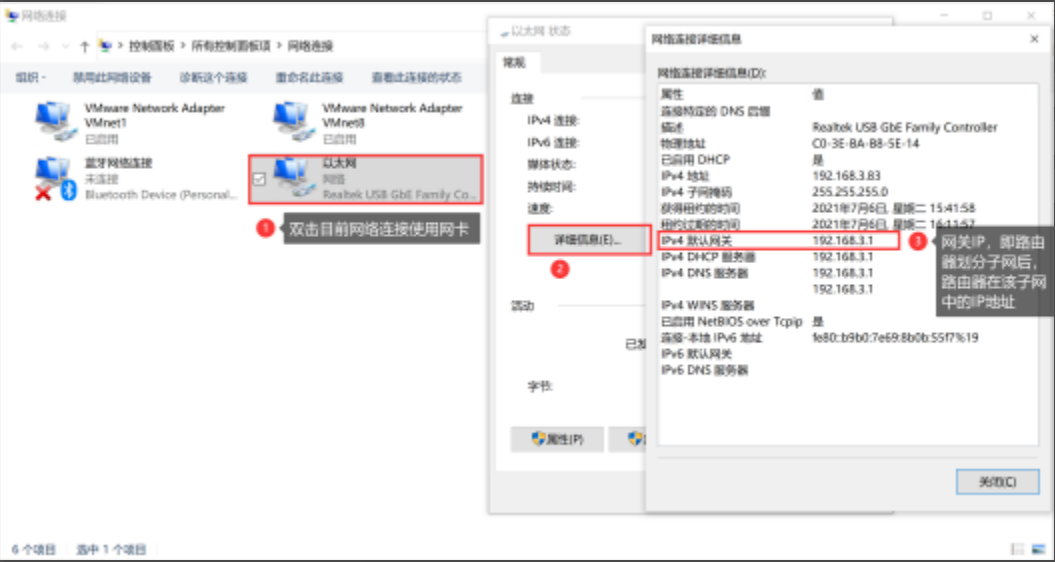

Windows中，可以在网络设置中，更改适配器设置查看网关IP：

以上两种情况，下一跳设备IP地址都可以获取到，但该设备的MAC地址（即目的MAC）可能不知道，就需要使用以下ARP寻址：

主机&路由器：ARP缓存表+ARP寻址

首先，ARP是一个介于数据链路层和网络层之间的协议；ARP协议建立了IP地址与MAC地址的映射关
系。
在数据链路层，寻找下一跳设备MAC地址的过程，称为ARP寻址：
（1）主机和路由器中都保存了一张ARP缓存表：通过IP地址可以找到对应的MAC地址。
（2）根据下一跳设备的IP地址，在ARP缓存表中能找到对应的MAC地址，则可以设置目的MAC并发送数据报。
（3）如果找不到，则发送ARP广播数据报：目的MAC为广播地址，询问下一跳设备的MAC地址。
这个过程类似于QQ群喊话：张三（下一跳设备IP地址），我要给你发快递（发送数据报），请告诉我
你的收货地址（MAC地址）。

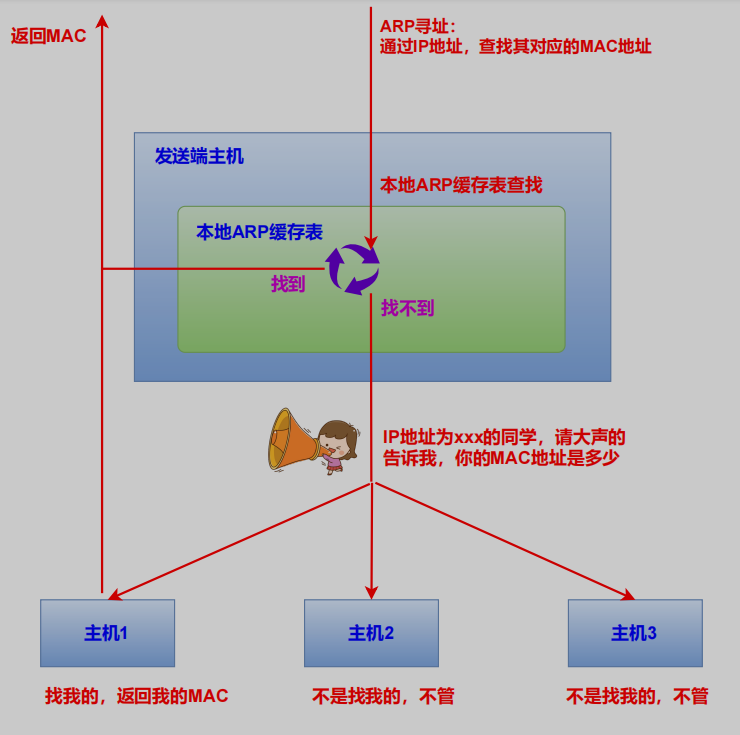

参见以下流程：

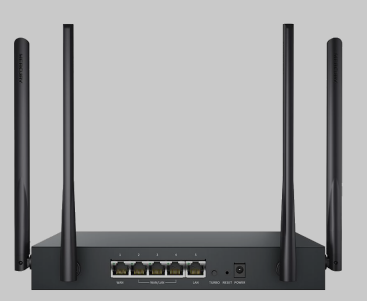

路由器：路由+NAPT

路由器主要有两个作用：
（1）网关

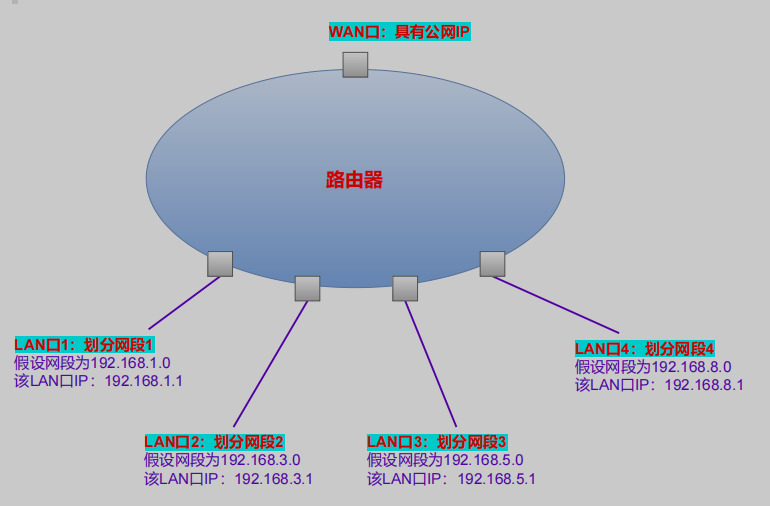

路由器作为网关，可以划分公网和局域网，某些路由器还可以将局域网划分为多个子网（不同网段）
公网端口即WAN口，为单独的网卡，具有公网IP地址和公网MAC地址。
划分的多个子网，是由局域网端口即LAN口划分，每个端口都有单独的网卡，具有该网段IP地址和MAC地址。
了解：家庭用的路由器不能划分局域网子网，企业级专业路由器才能划分。

路由器作为网关：

1. 划分局域网多个子网时，可以直接通过ARP寻址找到局域网任意主机。（这里的局域网就是路由器
   下的多个子网组成的局域网）。
2. 划分公网和局域网时，局域网内主机发送数据报到公网主机时，需要基于NAPT协议，将局域网主机的IP地址和端口号，转换为路由器公网IP和端口号（指路由器中运行的程序的端口）。
   局域网IP+端口需要转换为公网IP+端口，原因是接收端返回的响应数据报，目的IP和目的端口无法使用局域网IP和端口。
   （2）路由
   所谓路由，即在复杂的网络结构中，找出一条通往终点的路线；
   网络通信（网络数据传输），路由器中的路由功能，就类似于规划路线，往哪个方向行进能更快到达目的地。

⭐️ 冲突域

主机之间通过网络设备（集线器、交换机）的物理端口、网线相连时，两个主机在同一时刻同时发送数据报，如果存在冲突，则该网络范围为一个冲突域（Collision Domain）。
冲突域是基于第一层物理层，又称为碰撞域。

所谓的冲突，类似两个人（主机）在一个房间（网络范围）同时说话，导致房间内其他人无法听清讲话的内容，即产生了冲突。
冲突域中的网络通信，要解决冲突，就得按时间顺序来发送多个数据报：同一时刻，网络设备只能接收并转发一个数据报，多余的会丢弃，让发送端主机重新发送。

• 集线器接收到数据报后，是将数据报简单的复制、转发到其他所有端口，如果有两个数据报要同时转发，就会出现冲突。整个集线器，即集线器的所有端口为一个冲突域。
• 交换机接收到数据报后，是将数据报转发到对应的一个端口：两个数据报同时转发到不同端口不存在冲突，但同时转发到一个端口就出现冲突。即交换机可以分割冲突域，分割后，一个端口为一个冲突域。

⭐️ 广播域

广播是指某个网络中的主机同时向网络中其它所有主机发送数据（IP、MAC地址设置为广播地址），这个数据所能传播到的范围即为广播域（Broadcast Domain）。
广播域基于第二层数据链路层。

• 集线器接收到广播数据报，仍是简单的复制、转发到其他所有端口，所以集线器的所有端口为一个广播域。
• 交换机接收到广播数据报，会转发到其他所有端口；而路由器可以隔离广播域

路由器某个LAN口网卡接收到广播数据报，如果发现是同网段，则丢弃，即广播数据不会扩
散到路由器以外。

🌷 网络数据传输流程

⭐️ 局域网传输流程：集线器

使用集线器网络互联的情况下，发送端主机发送数据包时，需要先从上到下封装数据报。但封装时，目的MAC可能并不知道，需要先进行ARP寻址：

（1）发送端在本机ARP缓存表中，根据目的IP查找对应的MAC地址
（2）如果找到，则可以在数据链路层以太网帧头中，设置目的MAC并发送数据包
（3）如果没有找到，需要先发送ARP广播请求，让接收端，即目的主机告诉自己，目的MAC是多少
（4）发送端更新本机ARP缓存表：保存目的IP与目的MAC的映射 （5）有了目的MAC，就可以按照第（2）个步骤发送数据了。

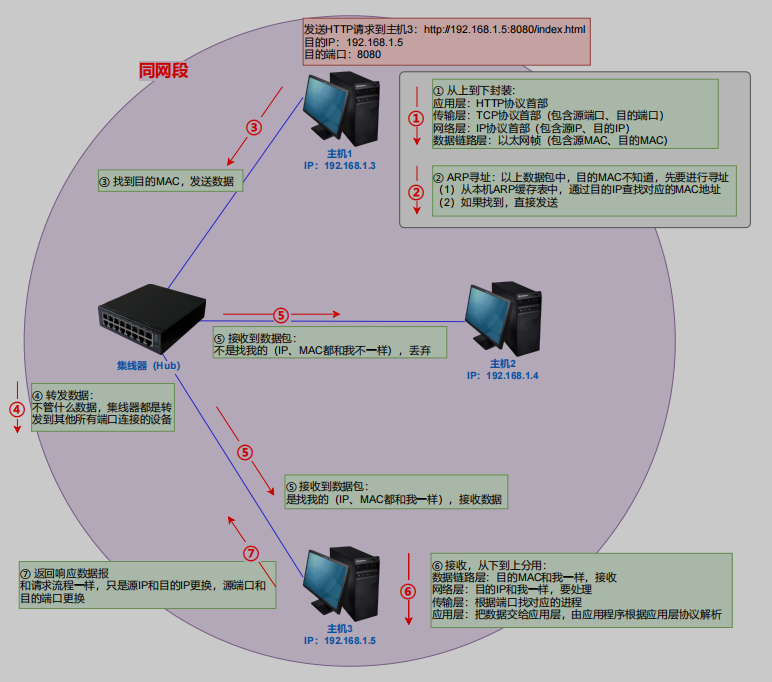

以下为本机ARP缓存表能找到目的MAC的流程：
涉及的知识：封装，集线器转发，ARP寻址

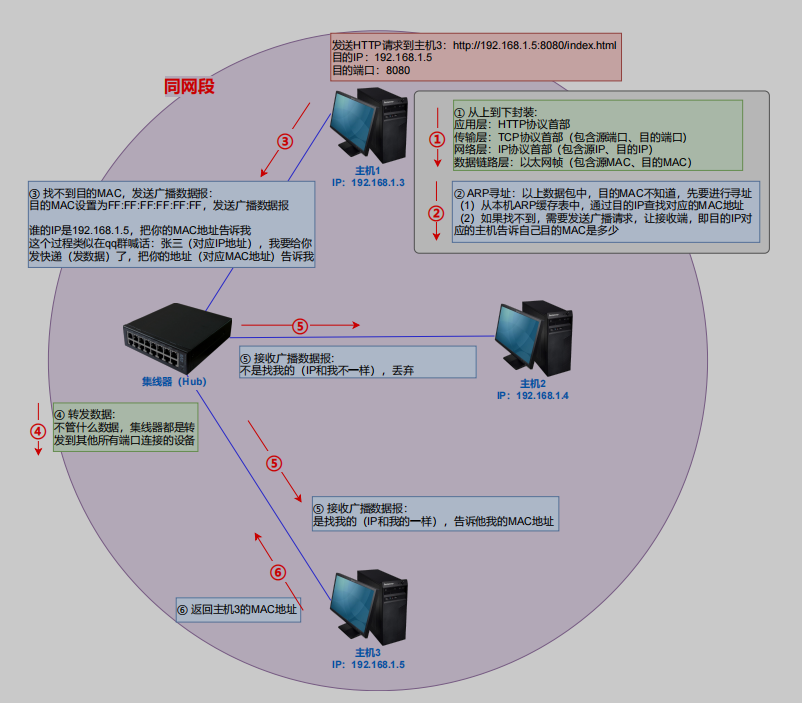

如果本机ARP缓存表中找不到目的MAC，则需要先发送广播请求：
涉及的知识：ARP寻址，ARP广播

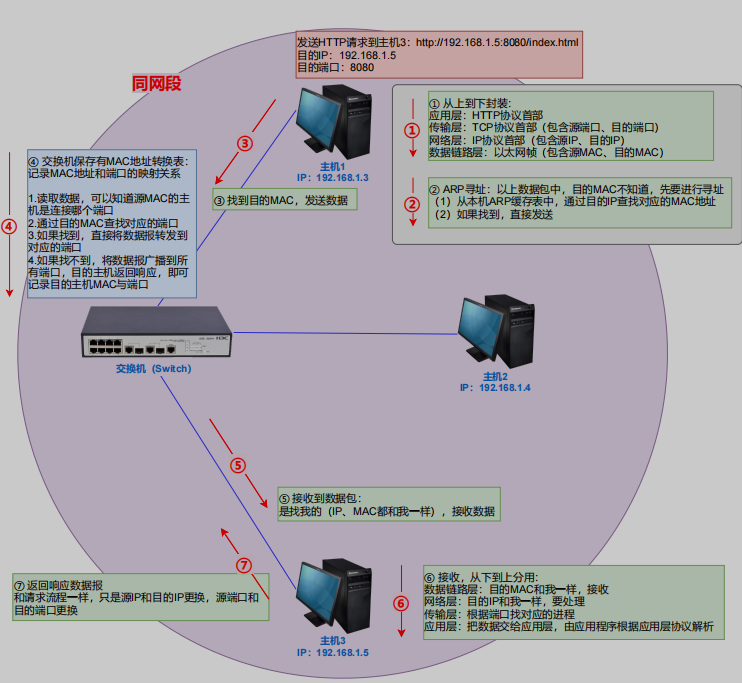

⭐️ 局域网传输流程：交换机

涉及的知识：交换机MAC地址转换表

⭐️ 局域网传输流程：交换机+路由器

涉及的知识：子网掩码，网关

广域网数据传输流程
涉及的知识：DNS，NAPT，路由
