Opencv+Python学习记录10：位平面分解+图像加密和解密（内附详细代码）

一，前置知识

在本部分，我们将学习用按位与运算（cv2.bitwise_and）观察灰度图像的各个位平面，以及通过图像按位异或（cv2.bitwise_xor）实现加密和解密过程，故最好先了解图像算术运算。详情可查看本专栏的学习记录8:Opencv+Python学习记录8：图像算术运算（内附详细代码）_修修修修Hugh的博客-CSDN博客

二，位平面分解

将灰度图像中处于同一比特位上的二进制像素值进行组合，得到一幅二进制值图像，该图像被称为灰度图像的一个位平面，这个过程被称为位平面分解。下面以灰度图像为例，介绍位平面分解的具体步骤：

1.图像预处理

读取原始图像O，获取原始图像O的宽度M和高度N。

2.构造提取矩阵

使用按位与操作能够很方便地将一个数值指定位上的数字提取出来。

3.提取位平面

将灰度图像与提取矩阵进行按位与运算，得到各个位平面。

将像素值与一个值为2n的数值进行按位与运算，能够使像素值的第n位保持不变，而将其余各位均置零。因此，通过像素值与特定值的按位与运算，能够提取像素值的指定二进制位的值。同理，通过按位与运算，能够提取图像的指定位平面。

4.阈值处理

通过计算得到的位平面是一个二值图像，如果直接将上述得到的位平面显示出来，则会得到一张近似黑色的图像。这是因为默认当前显示的图像是8位灰度图，而当其中的像素值较小时，显示的图像就会是近似黑色的。例如，在图像RD中，最大的像素值是8，因此几乎为纯黑色。要想让8显示为白色，必须将8处理为255。

也就是说，每次提取位平面后，要想让二值位平面能够以黑白颜色显示出来，就要将得到的二值位平面进行阈值处理，将其中大于零的值处理为255。

5.显示图像

完成上述处理后，可以将位平面显示出来，直观地观察各个位平面的具体情况。

例：编写程序，观察灰度图像的各个位平面

# 编写程序，观察灰度图像的各个位平面
import cv2
import numpy as np
gray1=cv2.imread("gray1.jpg",0)
cv2.imshow("gray1",gray1)
r,c=gray1.shape
x=np.zeros((r,c,8),dtype=np.uint8)
for i in range(8):
    x[:,:,i]=2**i
r=np.zeros((r,c,8),dtype=np.uint8)
for i in range(8):
    r[:,:,i]=cv2.bitwise_and(gray1,x[:,:,i])
    mask=r[:,:,i]>0
    r[mask]=255
    cv2.imshow(str(i),r[:,:,i])
cv2.waitKey()
cv2.destroyAllWindows()

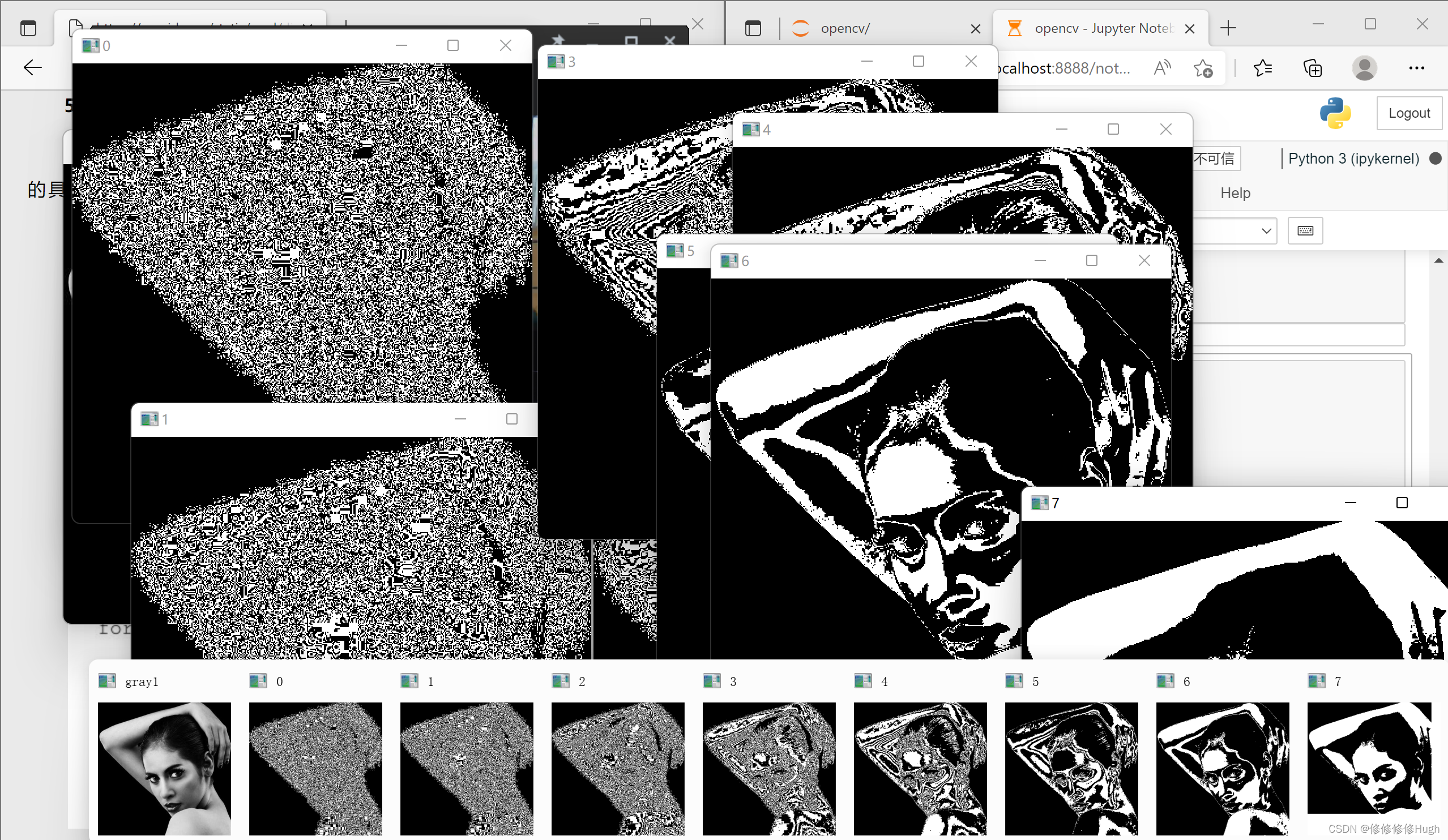

 输出结果如下：

 三，图像加密和解密

通过按位异或运算可以实现图像的加密和解密。

通过对原始图像与密钥图像进行按位异或，可以实现加密；将加密后的图像与密钥图像再次进行按位异或，可以实现解密。

例：编写程序，通到图像按位异或实现加密和解密过程。

# 编写程序，通过图像按位异或实现加密和解密过程
import cv2
import numpy as np
gray1=cv2.imread("gray1.jpg",0)
r,c=gray1.shape
key=np.random.randint(0,256,size=[r,c],dtype=np.uint8)
encryption=cv2.bitwise_xor(gray1,key)
decryption=cv2.bitwise_xor(encryption,key)
cv2.imshow("gray1",gray1)
cv2.imshow("key",key)
cv2.imshow("encryption",encryption)
cv2.imshow("decryption",decryption)
cv2.waitKey()
cv2.destroyAllWindows()

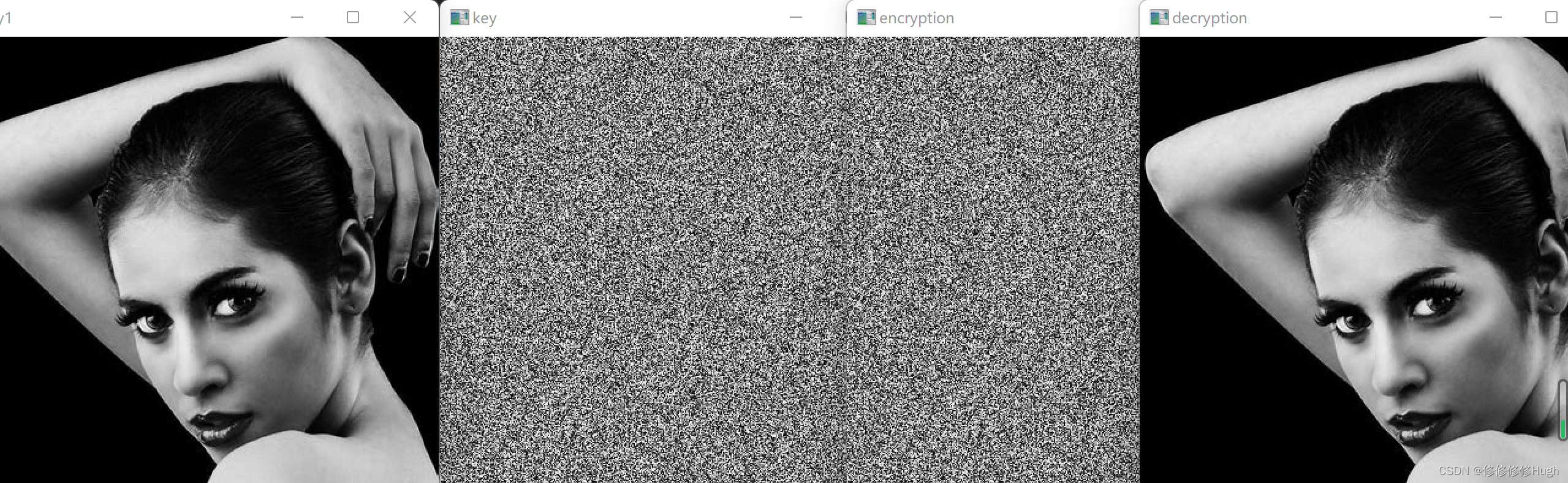

 输出结果如下：

四，样例图片
