51蜂鸣器以及使用

---

定时器相关可见：https://blog.csdn.net/qq_53922901/article/details/135730245?spm=1001.2014.3001.5501

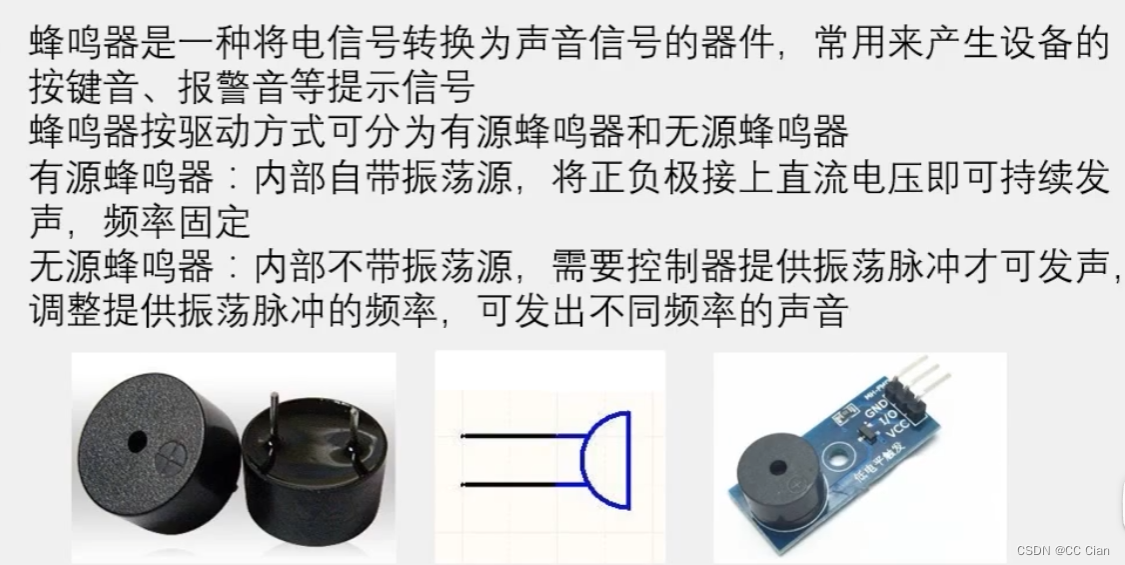

蜂鸣器介绍

有源无源蜂鸣器的外观基本一致不好分辨，需要提前了解。

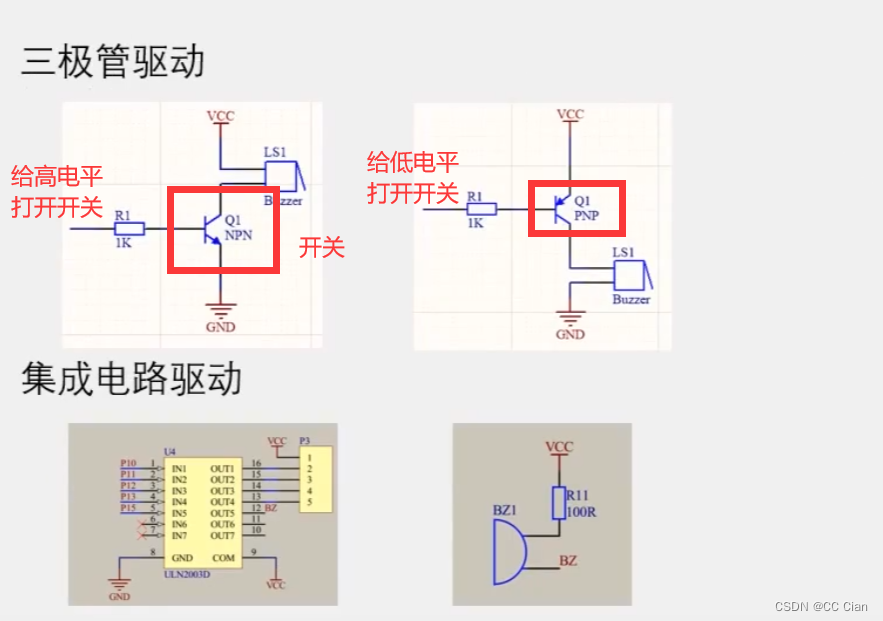

驱动电路

集成电路驱动

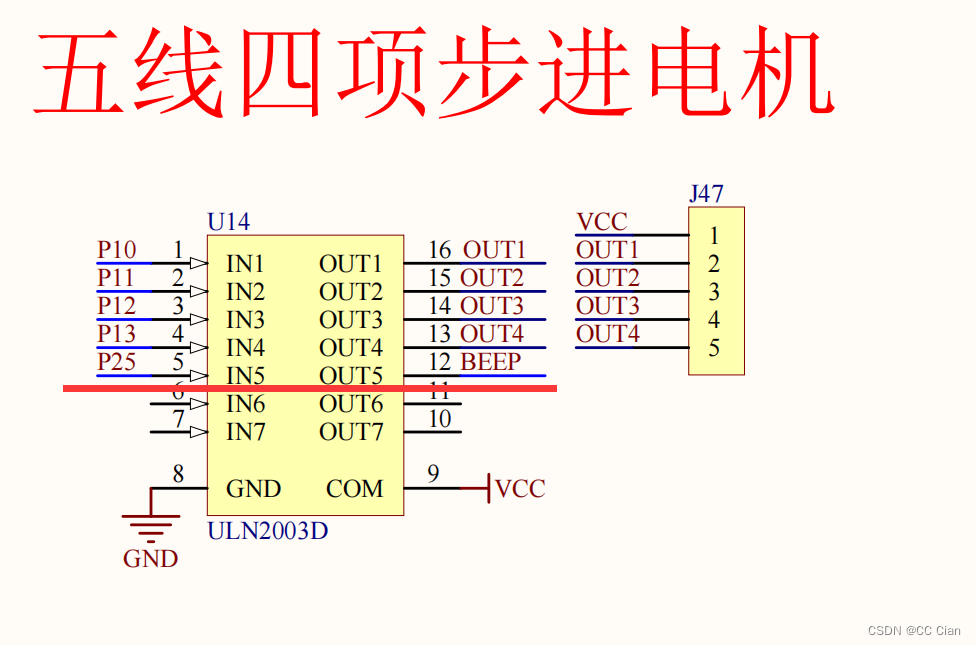

原理图

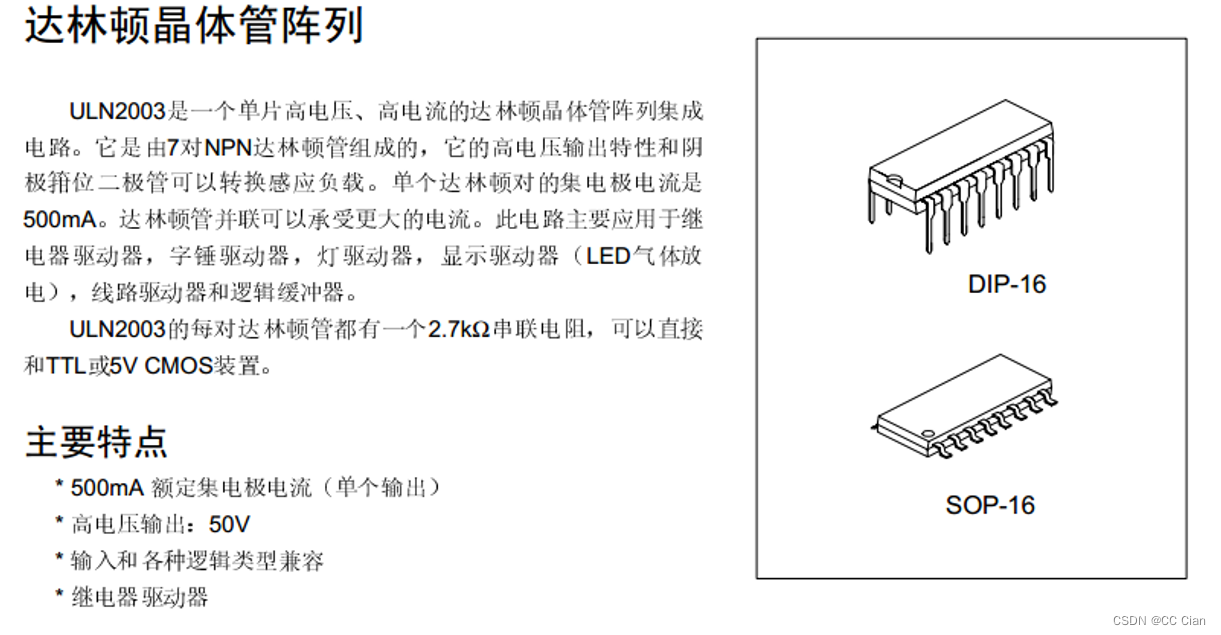

ULN2003介绍

逻辑框图

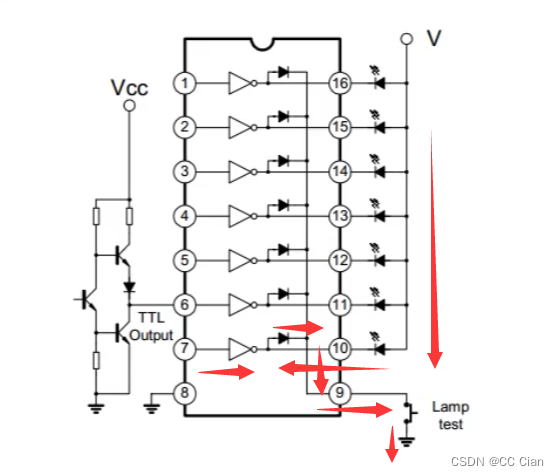

典型应用电路

注意
无源蜂鸣器不能长时间通电，但是单片机I/O口默认给高电平，通过非门之后会使蜂鸣器通电，所以蜂鸣器是默认通电状态，不过单片机设有限流电阻，自己组装时要注意。给0时形成高阻态，使电路不通点
高阻态
高阻态这是一个数字电路里常见的术语，指的是电路的一种输出状态，既不是高电平也不是低电平。
如果高阻态再输入下一级电路的话，对下级电路无任何影响，和没接一样，如果用万用表测的话有可能是高电平也有可能是低电平，随它后面接的东西定。

乐理相关

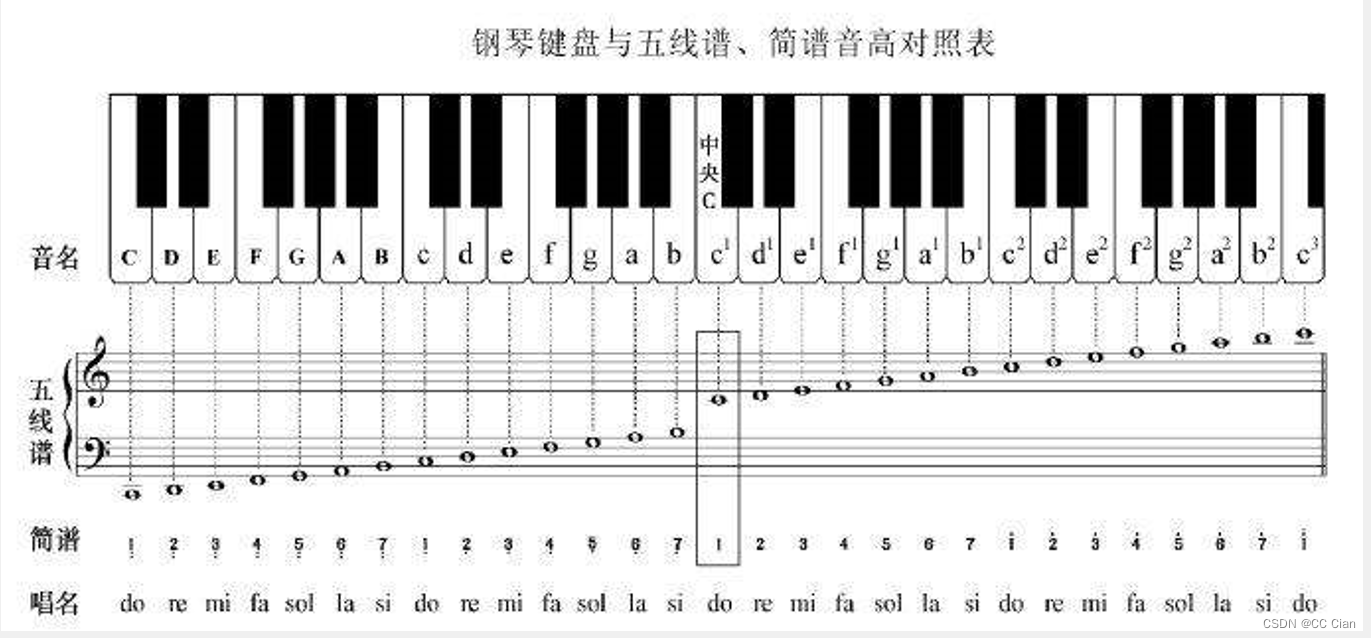

键盘与音高对照

• #为升音，即升高半个音，每相邻的键盘（无论黑白）都是相隔半音，例如#c，就是c右上黑键的音。
• b为降音，即降低半个音，例如eb，就是e左上黑键的音

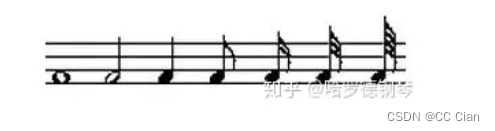

音符

从左到右依次（由慢到快）是全音符、二分音符、四分音符、八分音符、十六分音符、三十二分音符、六十四分音符，之间都是两倍的关系。

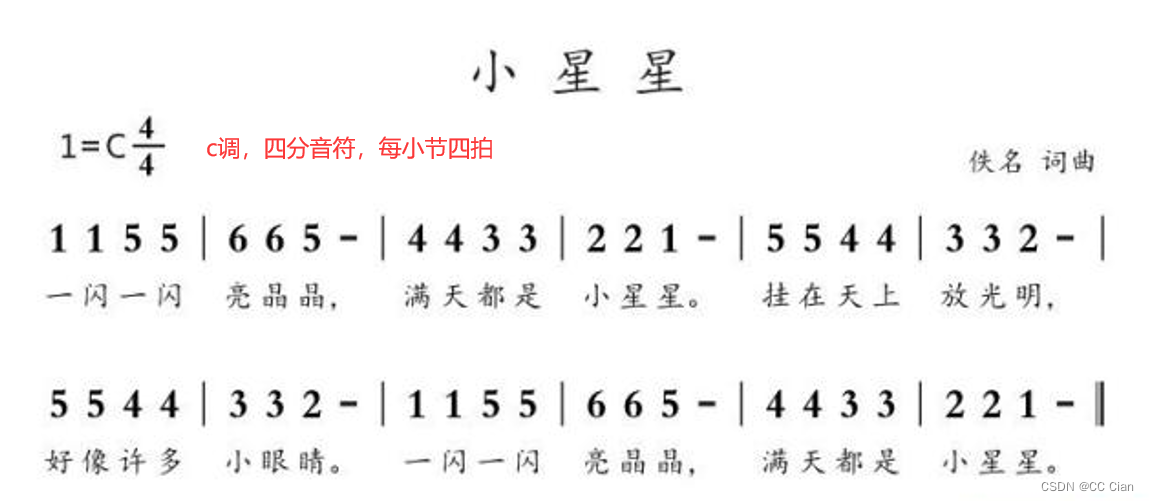

以上面谱子，是以C为主音，以四分音符为准，即每个普通音（普通数字）的持续时间与四分音符的时长一致。

• 如：5-，即延长5这个音的时间两倍。5- -即延长四倍
• 如：5下面一横，即缩短时间为原本的1/2，以此类推。

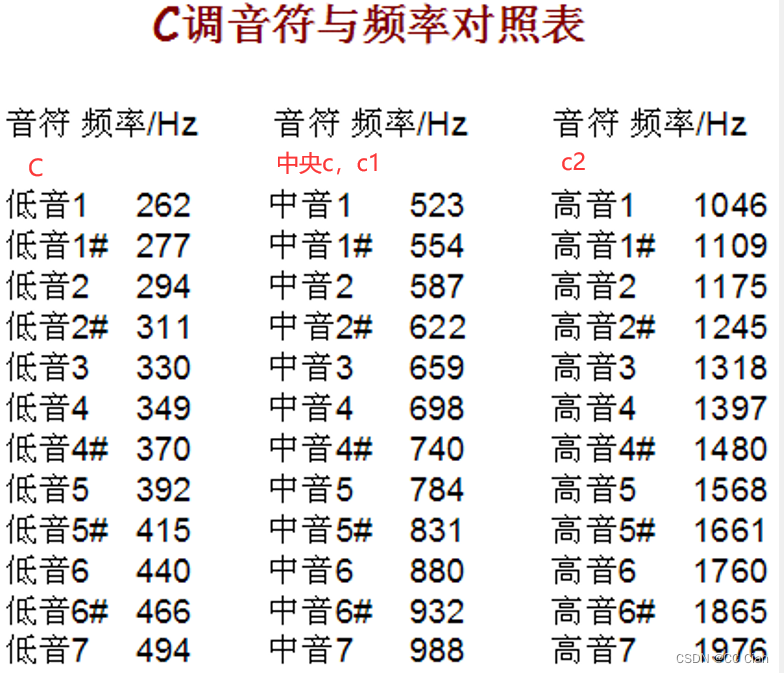

c调音与频率对照表

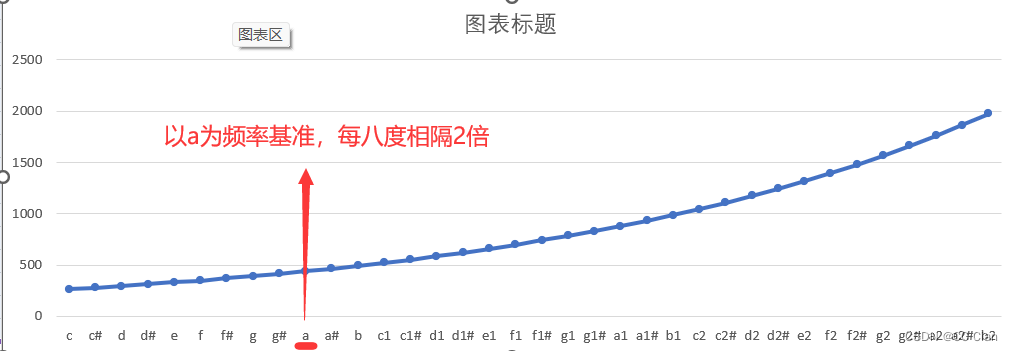

相邻按十二平均律计算，下一个音高频率 = 上一个音高频率*2^（1/12）

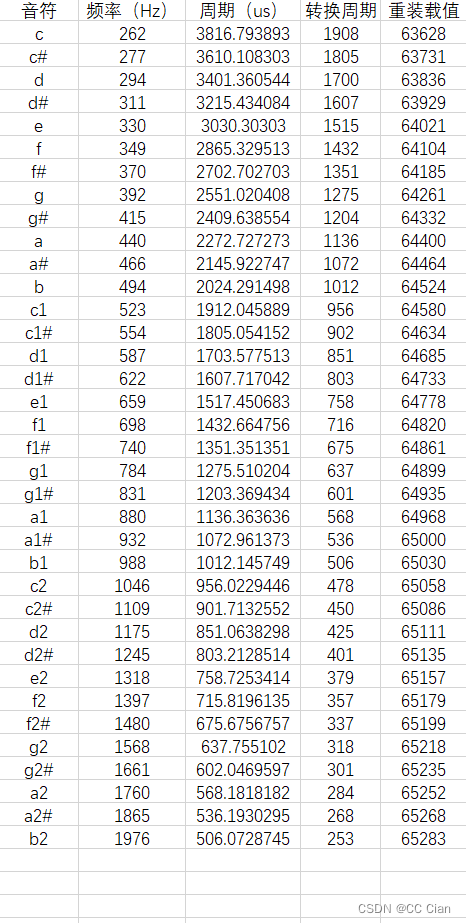

转换数据

使用excel得到需要使用的数据（音高使用的是赫尔姆霍茨音调记号法）

重装载值用于给定时器赋值

实现蜂鸣器发声

代码如下：

#include <REGX52.H>
#include <intrins.h>
// 蜂鸣器端口
sbit Buzzer = P2^5;

unsigned int i;

void Delay500us(void)	//@11.0592MHz
{
	unsigned char data i;

	_nop_();
	i = 227;
	while (--i);
}
/**
   * @brief 	蜂鸣器发声时长
   * @param		ms 发声时长（单位毫秒）
   * @retval	无
   */
void Buzzer_Time(unsigned int ms){
	for(i=0;i<ms*2;i++){
			Buzzer = !Buzzer;
			Delay500us();	// 以1000Hz的频率响
		}
}

实现蜂鸣器使用定时器播放天空之城

main.c内容如下：

#include <REGX52.H>
#include "Delay.h"
#include "Timer0.h"

//蜂鸣器端口定义
sbit Buzzer=P2^5;

//播放速度，值为四分音符的时长(500ms)
#define SPEED	500

//音符与索引对应表，P：休止符，L：低音，M：中音，H：高音，下划线：升半音符号#
#define P	0
#define L1	1
#define L1_	2
#define L2	3
#define L2_	4
#define L3	5
#define L4	6
#define L4_	7
#define L5	8
#define L5_	9
#define L6	10
#define L6_	11
#define L7	12
#define M1	13
#define M1_	14
#define M2	15
#define M2_	16
#define M3	17
#define M4	18
#define M4_	19
#define M5	20
#define M5_	21
#define M6	22
#define M6_	23
#define M7	24
#define H1	25
#define H1_	26
#define H2	27
#define H2_	28
#define H3	29
#define H4	30
#define H4_	31
#define H5	32
#define H5_	33
#define H6	34
#define H6_	35
#define H7	36

//	索引与频率对照表
unsigned int FreqTable[]={
	0,
	63628,63731,63835,63928,64021,64103,64185,64260,64331,64400,64463,64528,
	64580,64633,64684,64732,64777,64820,64860,64898,64934,64968,65000,65030,
	65058,65085,65110,65134,65157,65178,65198,65217,65235,65252,65268,65283,
};

//	乐谱
unsigned char code Music[]={
	//音符,时值,

	//1
	P,	4,
	P,	4,
	P,	4,
	M6,	2,
	M7,	2,

	H1,	4+2,
	M7,	2,
	H1,	4,
	H3,	4,

	M7,	4+4+4,
	M3,	2,
	M3,	2,

	//2
	M6,	4+2,
	M5,	2,
	M6, 4,
	H1,	4,

	M5,	4+4+4,
	M3,	4,

	M4,	4+2,
	M3,	2,
	M4,	4,
	H1,	4,

	//3
	M3,	4+4,
	P,	2,
	H1,	2,
	H1,	2,
	H1,	2,

	M7,	4+2,
	M4_,2,
	M4_,4,
	M7,	4,

	M7,	8,
	P,	4,
	M6,	2,
	M7,	2,

	//4
	H1,	4+2,
	M7,	2,
	H1,	4,
	H3,	4,

	M7,	4+4+4,
	M3,	2,
	M3,	2,

	M6,	4+2,
	M5,	2,
	M6, 4,
	H1,	4,

	//5
	M5,	4+4+4,
	M2,	2,
	M3,	2,

	M4,	4,
	H1,	2,
	M7,	2+2,
	H1,	2+4,

	H2,	2,
	H2,	2,
	H3,	2,
	H1,	2+4+4,

	//6
	H1,	2,
	M7,	2,
	M6,	2,
	M6,	2,
	M7,	4,
	M5_,4,


	M6,	4+4+4,
	H1,	2,
	H2,	2,

	H3,	4+2,
	H2,	2,
	H3,	4,
	H5,	4,

	//7
	H2,	4+4+4,
	M5,	2,
	M5,	2,

	H1,	4+2,
	M7,	2,
	H1,	4,
	H3,	4,

	H3,	4+4+4+4,

	//8
	M6,	2,
	M7,	2,
	H1,	4,
	M7,	4,
	H2,	2,
	H2,	2,

	H1,	4+2,
	M5,	2+4+4,

	H4,	4,
	H3,	4,
	H3,	4,
	H1,	4,

	//9
	H3,	4+4+4,
	H3,	4,

	H6,	4+4,
	H5,	4,
	H5,	4,

	H3,	2,
	H2,	2,
	H1,	4+4,
	P,	2,
	H1,	2,

	//10
	H2,	4,
	H1,	2,
	H2,	2,
	H2,	4,
	H5,	4,

	H3,	4+4+4,
	H3,	4,

	H6,	4+4,
	H5,	4+4,

	//11
	H3,	2,
	H2,	2,
	H1,	4+4,
	P,	2,
	H1,	2,

	H2,	4,
	H1,	2,
	H2,	2+4,
	M7,	4,

	M6,	4+4+4,
	P,	4,

	0xFF	//终止标志
};

unsigned char FreqSelect,MusicSelect;

void main()
{
	Timer0Init();
	while(1)
	{
		if(Music[MusicSelect]!=0xFF)	//如果不是停止标志位
		{
			FreqSelect=Music[MusicSelect];	// 根据音高对应的宏定义确定频率的索引
			MusicSelect++;									// +1显示为音乐时长
			Delay(SPEED/4*Music[MusicSelect]);	//选择音符对应的时值
			MusicSelect++;									// 在+1显示为下次的音高
			TR0=0;
			Delay(5);	//音符间短暂停顿
			TR0=1;
		}
		else	//如果是停止标志位
		{
			TR0=0;
			while(1);
		}
	}
}

void Timer0_Routine() interrupt 1
{
	if(FreqTable[FreqSelect])	//如果不是休止符
	{
		// 将对应音高的频率值赋与定时器
		TL0 = FreqTable[FreqSelect]%256;		//设置定时初值
		TH0 = FreqTable[FreqSelect]/256;		//设置定时初值
		Buzzer=!Buzzer;	//翻转蜂鸣器IO口
	}
}

Delay.c延时函数如下：

void Delay(unsigned int xms)
{
	unsigned char i, j;
	while(xms--)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}

---
