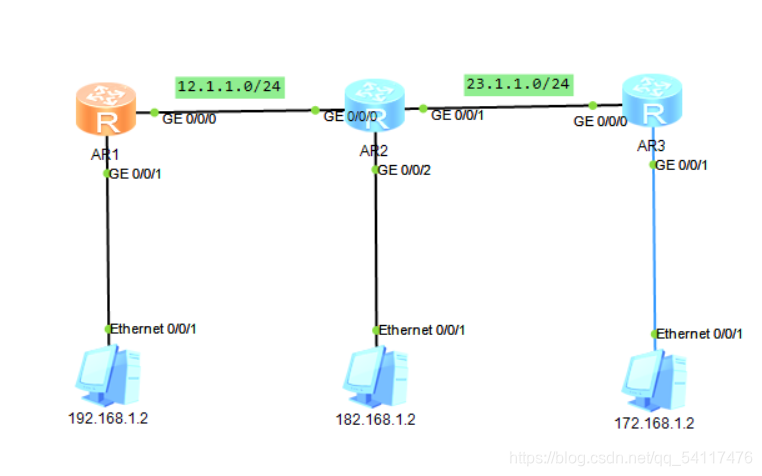

信息屏蔽和远程登陆

要求

1.PC1不能ping通PC2，但PC2可以ping通PC1
2.R1可以ping通R3但不能登陆R3
3.R3可以登陆R1但不能ping通R1

简单配置并且OSPF宣告

[R1]interface g0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 192.168.1.1 24
[Huawei]interface g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 12.1.1.1 24
[Huawei]interface LoopBack 0
[Huawei-LoopBack0]ip address 1.1.1.1 32
[Huawei]ospf 100 router-id 1.1.1.1
[Huawei-ospf-100]area 0
[Huawei-ospf-100-area-0.0.0.0]network 0.0.0.0 255.255.255.255

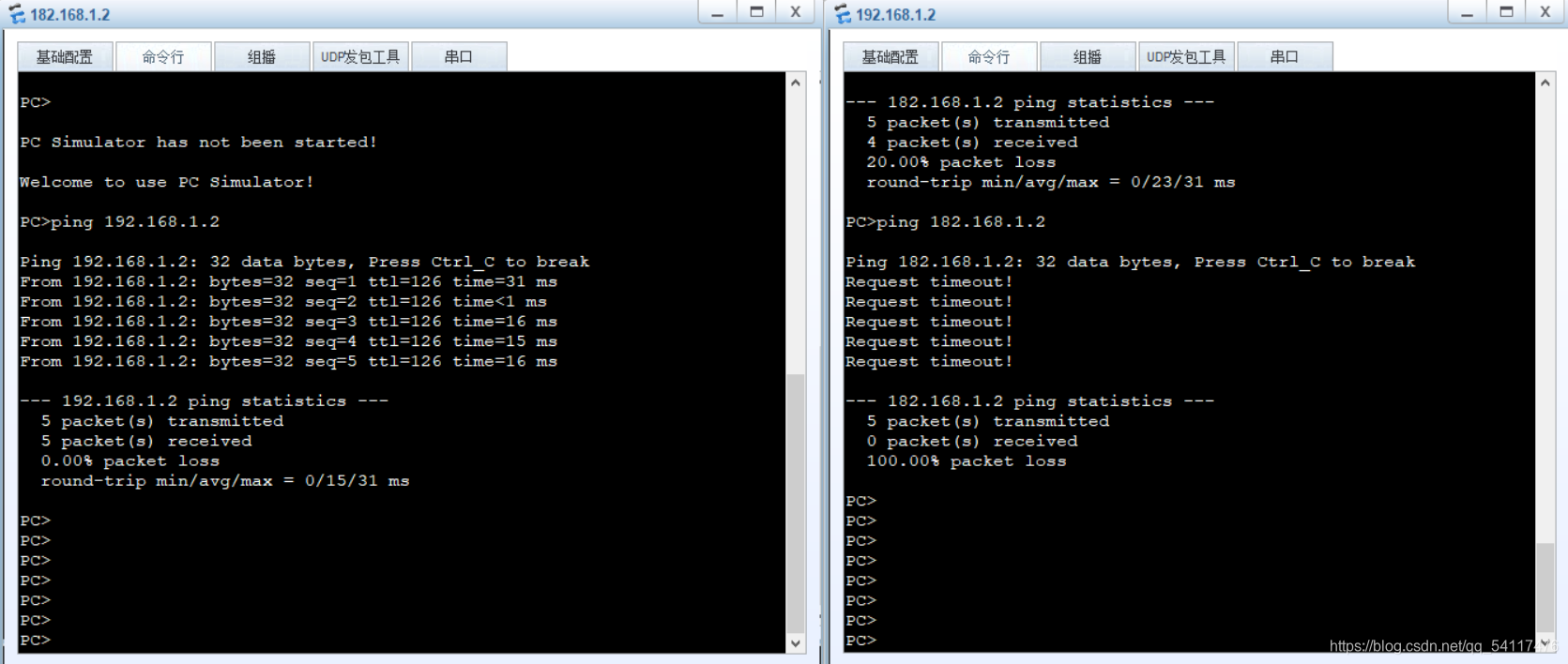

PC1不能ping通PC2，但PC2可以ping通PC1

在R1上设置只能回包不能发送包

[R1]acl 3000
[Huawei-acl-adv-3000]rule deny icmp source 192.168.1.2 0.0.0.0 destination 182.1
68.1.2 0.0.0.0 icmp-type echo
[Huawei-acl-adv-3000]rule permit ip source any destination any
[Huawei-acl-adv-3000]quit
[Huawei]interface g0/0/1
[Huawei-GigabitEthernet0/0/1]traffic-filter inbound acl 3000
[Huawei-GigabitEthernet0/0/1]quit

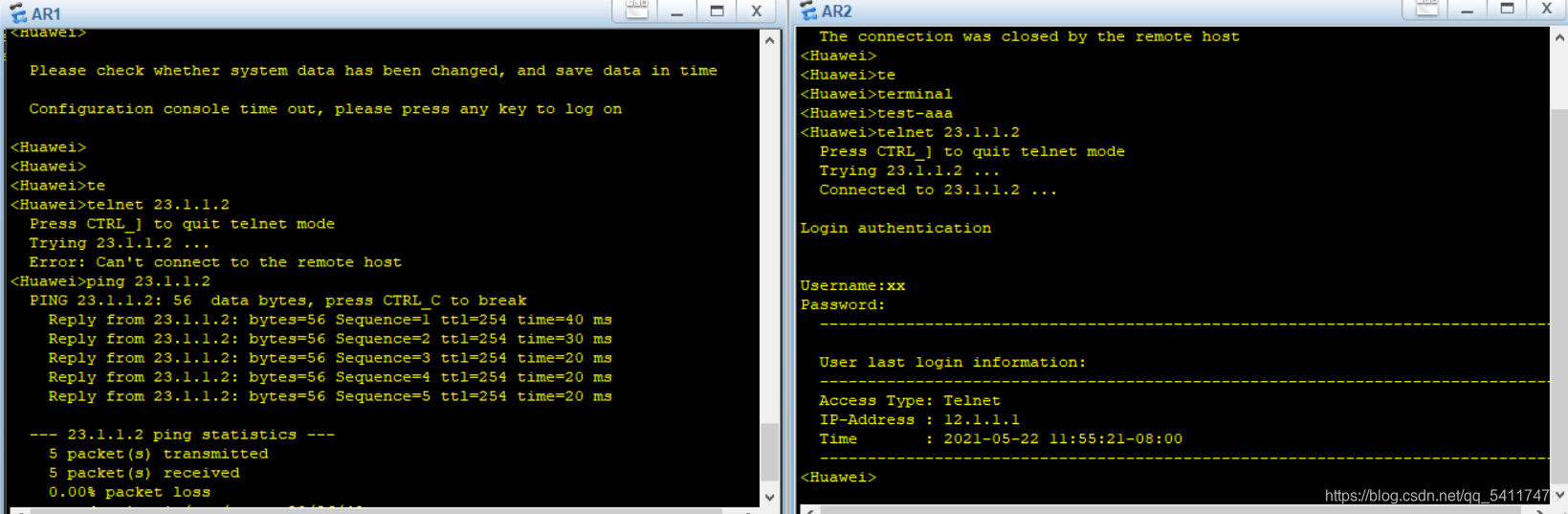

R1可以ping通R3但不能登陆R3

在R3上开启远程控制权限，在R2上断开R1登陆R3权限

1.在R3开启远程登陆设置

[R3]telnet server enable //打开远程登陆服务
[Huawei]aaa  //创建aaa
[Huawei-aaa]local-user xx privilege level 15 password cipher huawei //将远程登陆等级化为最高权限15
[Huawei-aaa]quit
[Huawei]user-interface vty 0 4  //vty 虚拟线路  0 4 远程登陆最多可以同时登陆5个路由器
[Huawei-ui-vty0-4]authentication-mode aaa//调用aaa

2.在R2上禁止R1远程登陆R3

[R2]acl 3000
[Huawei-acl-adv-3000]rule deny tcp source 12.1.1.1 0.0.0.0 destination 23.1.1.2
0.0.0.0 destination-port eq telnet
[Huawei-acl-adv-3000]rule permit ip source any destination any
[Huawei]interface g0/0/0
[Huawei-GigabitEthernet0/0/0]traffic-filter inbound acl 3000

3.R1可以ping通但不能访问，R2可以远程登陆

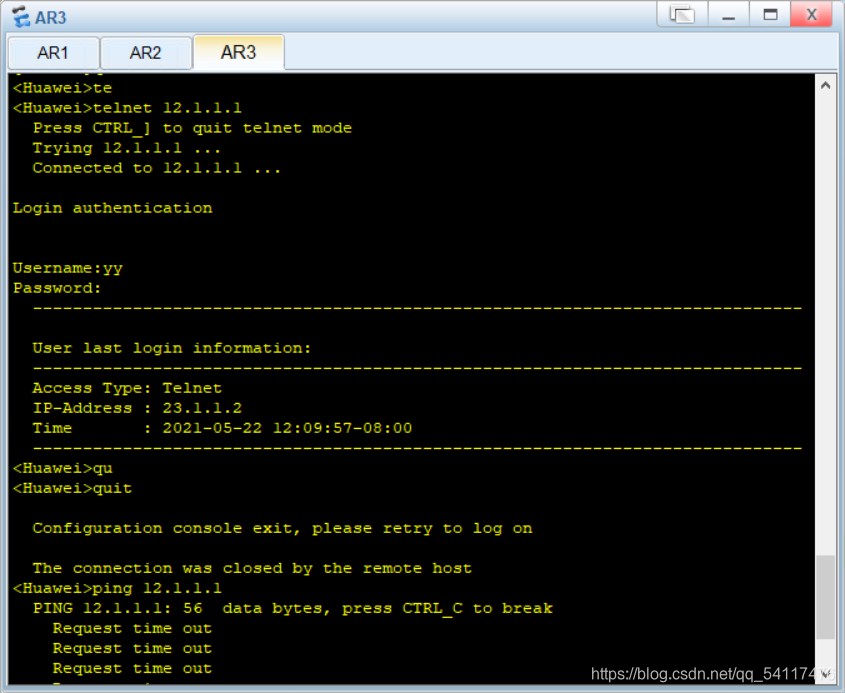

R3可以登陆R1但不能ping通R1

1.在R1开启远程登陆设置

[R1]telnet server enable
[Huawei]aaa
[Huawei-aaa]local-user yy privilege level 15 password cipher 123
Info: Add a new user.
[Huawei-aaa]quit
[Huawei]user-interface vty 0 4
[Huawei-ui-vty0-4]au
[Huawei-ui-vty0-4]authentication-mode aaa
[Huawei-ui-vty0-4]quit

2.在R2上禁止R3通往R1上的发送包

[R2]acl 3001
[Huawei-acl-adv-3001]rule deny icmp source 23.1.1.2 0.0.0.0 destination 12.1.1.1
 0.0.0.0 icmp-type echo
[Huawei-acl-adv-3001]rule permit ip source any destination any
[Huawei-acl-adv-3001]quit
[Huawei]interface g0/0/1
[Huawei-GigabitEthernet0/0/1]traffic-filter inbound acl 3001
[Huawei-GigabitEthernet0/0/1]quit

3.结果
