Proteus使用详解

一、什么是Protues

是一款从概念产品到设计完成的完整的电子设计工具软件。

你想要的电子元件，这里几乎全都有！仅需此款软件，就可以仿真完成电子实验室大部分的实验，在商业电子产品设计阶段也可辅助完成大部分电子产品设计。

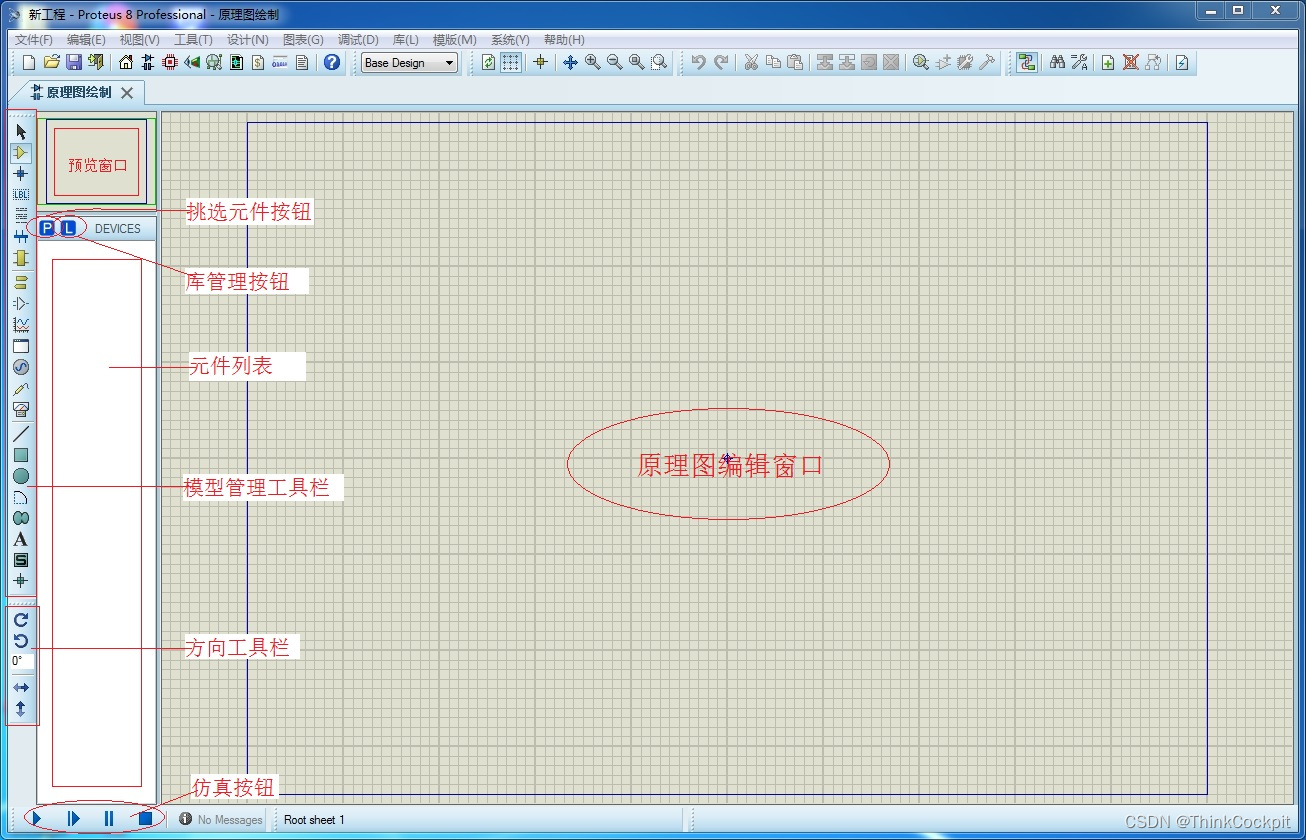

1、原理图编辑窗口（The Editing Window）
顾名思义，它是用来绘制原理图的。蓝色方框内为可编辑区，元件要放到它里面。注意，这个窗口是没有滚动条的，你可用预览窗口来改变原理图的可视范围。
2、预览窗口（The Overview Window）：
它可显示两个内容，一个是：当你在元件列表中选择一个元件时，它会显示该元件的预览图；另一个是，当你的鼠标焦点落在原理图编辑窗口时（即放置元件到原理图编辑窗口后或在原理图编辑窗口中点击鼠标后），它会显示整张原理图的缩略图，并会显示一个绿色的方框，绿色的方框里面的内容就是当前原理图窗口中显示的内容，因此，你可用鼠标在它上面点击来改变绿色的方框的位置，从而改变原理图的可视范围。

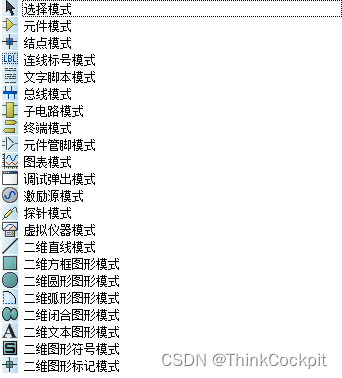

3、模型选择工具栏（Mode Selector Toolbar）：



模式	含义
选择模式	用于即时编辑元件参数（先单击该图标再单击要修改的元件）
元件模式	选择元件（components）（默认选择的）
结点模式	放置连接点
连线标号模式	放置标签（用总线时会用到）
文字脚本模式	放置文本
总线模式	用于绘制总线
子电路模式	用于放置子电路
终端模式	终端接口（terminals）：有VCC、地、输出、输入等接口
元件管脚模式	器件引脚：用于绘制各种引脚
图表模式	仿真图表（graph）：用于各种分析，如Noise Analysis
调试弹出模式	调试弹出
激励源模式	信号发生器（generators）
探针模式	电压探针、电流探针(方向要与导线方向一致，否则报错)
虚拟仪器模式	示波器等
二维直线模式	画各种直线
二维方框图形模式	画各种方框
二维圆形图形模式	画各种圆
二维弧形图形模式	画各种圆弧
二维闭合图形模式	画各种多边形
二维文本图形模式	画各种文本
二维图形符号模式	画符号
二维图形标记模式	画原点等

4、元件列表（The Object Selector）：
用于挑选元件（components）、终端接口（terminals）、信号发生器（ generators ）、仿 真 图 表 （ graph ） 等。举例， 当你选择“ 元件（components）”，单击“P”按钮会打开挑选元件对话框，选择了一个元件后（单击了“OK”后），该元件会在元件列表中显示，以后要用到该元件时，只需在元件列表中选择即可。

5、方向工具栏（Orientation Toolbar）：
旋转：  旋转角度只能是90 的整数倍。
翻转：   完成水平翻转和垂直翻转。
使用方法：先右键单击元件，再点击（左击）相应的旋转图标。

 6、仿真工具栏
仿真控制按钮

按钮从左向右依次为运行、单步运行、暂停、停止。

 二、为什么要用Protues

Protues为广大电子爱好者提供了一个虚拟电子实验室。
就笔者而言，在中学阶段接触到物理电学知识开始就对电子设计产生了浓厚的兴趣，常常好奇Mp3、Mp4、电子词典、手机等智能电子产品到底是怎么工作的，是怎样把电池里的电量最终转换为我们喜欢的声音、图像的。但是由于经济、场地等多方面原因的限制，却少有能接触各种电子元件的机会。

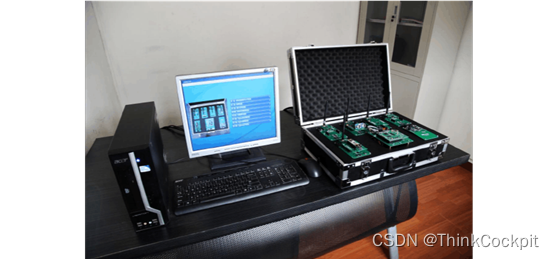

昂贵的电子实验设备

 PROTEUS包含 VSM 虚拟系统模型，VSM包含超过6000 种器件模型：
● 标准电子元件：电阻、电容、二极管、晶体管、SCRs、光耦合器、运放、555 定时器等；
● 74 系列TTL 和 4000 系列 CMOS 器件；
● 存储器：ROM、RAM、EEPROM、I2C 器件等;
● 微控制器支持的器件如I/O 口、USART 等;
● Proteus VSM 库同样包含大量复杂的外设模型：
Proteus VSM 除上述库外，同样包含大量复杂的外设模型：
● 7 段LED、灯和标志；
● 字符和图形LCD 显示；
● 通用矩阵键盘；
● 按钮、开关和电压表；
● 压电发声器和喇叭；
● 直流、步进和伺服电机模型；
● RAM、ROM 和I2C EEPROM；
● I2C、SPI 和其它一线I/O 扩充设备和外设；
● ATA/IDE 硬件驱动；
● COM 口和以太网口物理界面模型等。
PROTEUS VSM具有以下特点：
1、支持ARM7，PIC ，AVR，HC11以及8051 系列的微处理器CPU 模型。
2、交互外设模型有 LCD 显示、RS232终端、通用键盘、开关、按钮、LED等；
3、强大的调试功能，如访问寄存器与内存，设置断点和单步运行模式；支持如IAR、Keil 和Hitech 等开发工具的C 源码和汇编的调试；一键”Make”特性：一个键完成编译与仿真操作；
4、内置超过6000种标准SPICE 模型，完全兼容制造商提供的SPICE 模型；
5、DLL 界面为应用提供特定的模式；基于工业标准的SPICE3F5 混合模型电路仿真器
6、14 种虚拟仪器：示波器、逻辑分析仪、信号发生器、规程分析仪等；高级仿真包含强大的基于图形的分析功能：模拟、数字和混合瞬时图形；频率；转换；噪声；失真；
傅里叶变换；交流、直流和音频曲线；模拟信号发生器包括直流、正弦、脉冲、分段线性、音频、指数、单频FM；数字信号发生器包括尖脉冲、脉冲、时钟和码流；
7、集成PROTEUS PCB设计形成完整的电子设计系统。

三、Proteus VSM 元件库

元件名称	中文名	说 明
7407	驱动门
1N914	二极管
74Ls00	与非门
74LS04	非门
74LS08	与门
74LS390	TTL双十进制计数器
BCD-LED	4 针BCD-LED	输出从 0-9 对应于4 根线的BCD 码
7SEG	3-8 译码器电路BCD-7SEG 转换电路
ALTERNATOR	交流发电机
AMMETER-MILLI	mA 安培计
AND	与门
BATTERY	电池/电池组
BUS	总线
CAP	电容
CAPACITOR	电容器
CLOCK	时钟信号源
CRYSTAL	晶振
D-FLIPFLOP	D 触发器
FUSE	保险丝
GROUND	地
LAMP	灯
LED-RED	红色发光二极管
LM016L	2 行16 列液晶	可显示2行16 列英文字符，有8 位数据总线D0-D7，RS，R/W，EN 三个控制端口（共14 线），工作电压为5V。没背光，和常用的1602B 功能和引脚一样（除了调背光的二个线脚）
LOGIC ANALYSER	逻辑分析器
LOGICPROBE	逻辑探针
LOGICPROBE[BIG]	逻辑探针（大）	用来显示连接位置的逻辑状态
LOGICSTATE	逻辑状态	用鼠标点击,可改变该方框连接位置的逻辑状态
LOGICTOGGLE	逻辑触发
MASTERSWITCH	按钮	手动闭合,立即自动打开
MOTOR	马达
OR	或门
POT-LIN	三引线可变电阻器
POWER	电源
RES	电阻
RESISTOR	电阻器
POT-HG	滑动变阻器
SWITCH	开关	开关
BUTTON	按钮	手动按一下一个状态
BUZZER	蜂鸣器	蜂鸣器
SWITCH-SPDT	二选通一按钮
VOLTMETER	伏特计
VOLTMETER-MILLI	mV 伏特计
VTERM	串行口终端
Electromechanical	电机
Inductors	电感器
Laplace Primitives	拉普拉斯变换
Memory Ics	存储器
Microprocessor Ics	微控制器
Miscellaneous	各种器件	AERIAL- 天线； ATAHDD ； ATMEGA64 ； BATTERY；CELL ；CRYSTAL- 晶振； FUSE ； METER-仪表；
Modelling Primitives	各种仿真器件	是典型的基本元器模拟，不表示具体型号，只用于 仿真，没有PCB
Optoelectronics	各种光电器件	发光二极管，LED，液晶等等
PLDs & FPGAs	可编程逻辑控制器件
Resistors	各种电阻
Simulator Primitives	常用的仿真器件
Speakers & Sounders
Switches & Relays	开关，继电器，键盘
Switching Devices	晶闸管
Transistors	晶体管（三极管，场效应管）
TTL 74 series
TTL 74ALS series
TTL 74AS series
TTL 74F series
TTL 74HC series
TTL 74HCT series
TTL 74LS series
TTL 74S series
Analog Ics	模拟电路集成芯片
Capacitors	电容器
CMOS 4000 series
Connectors	排座，排插
Data Converters	ADC,DAC
Debugging Tools	调试工具
ECL 10000 Series	各种常用集成电路

四、Proteus VSM 高级外设模型

虚拟仪器和分析工具	交互式虚拟仪器	双通道示波器、 24通道逻辑分析仪、计数器/计时器 、RS232终端、交流电压表/直流电压表、交流电流表/直流电流表
	规程分析仪	双模式(主/从) I2C规程分析仪 双模式(主/从) SPI规程分析仪
	交互式电路激励工具	模拟信号发生器 --- 可输出方波、锯齿波、三角波、和正弦波信号 数字图形发生器 --- 支持1K的标准8-bit数据流
光电显示模型和驱动模型	数字式LCD模型、图形LCD模型、LED模型、七段显示模型、光电驱动模型、光耦模型
电机模型和控制器	电机模型、电机控制器模型
存储器模型	I2C、EPROM存储器模型、静态存储器模型、永久性EPROM模型
温度控制模型	温度计和温度自动调节器模型、温度传感器模型、热电偶模型
计时模型	实时时钟模型
I2C/SPI规程模型	I2C外设、SPI外设、规程分析仪
1次规程模型	一线EEPROM模型、一线温度计模型、一线开关模型、一线按钮模型
RS232/RS485/RS422规程模型	RS232终端模型、Maxim外设模型
ADC/DAC转换模型	模数转换模型、数模转换模型
电源管理模型	正电源标准仪、负电源标准仪、混合电源标准仪
脉宽控制模型	全桥脉宽放大器、半桥脉宽放大器、脉宽调节器
拉普拉斯转换模型	操作模型、一阶模型、二阶模型、过程控制、线性模型、非线性模型
热离子管模型	二极管模型、五极管真空模型、四极管模型、三极管模型
变器模型	压力传感器模型

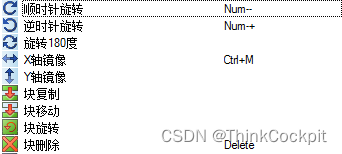

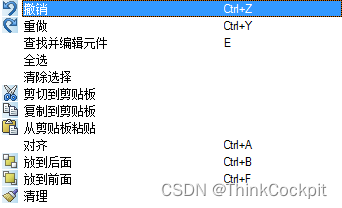

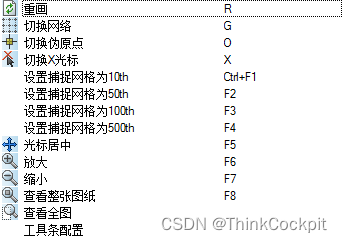

五、Proteus 仿真软件快捷键

Protues默认设置的一些快捷键，用户也可自己定义

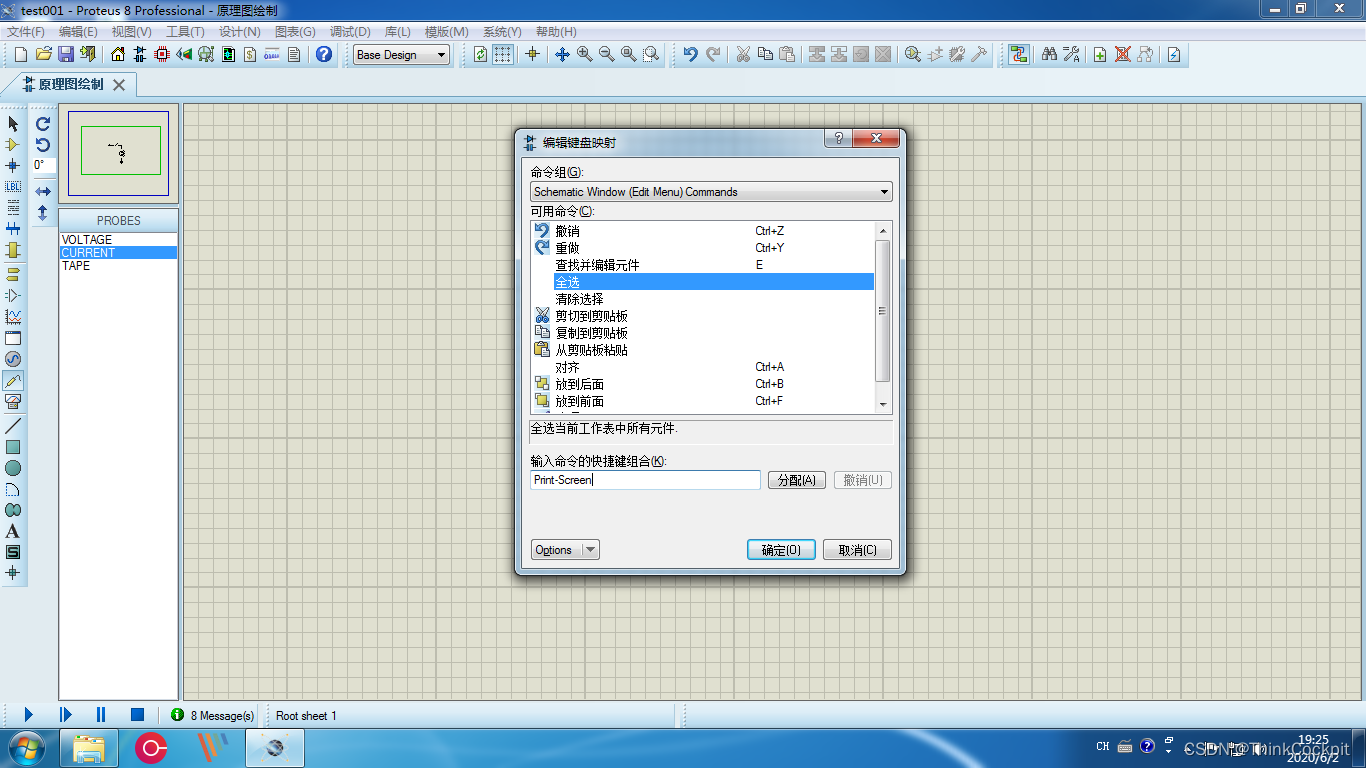

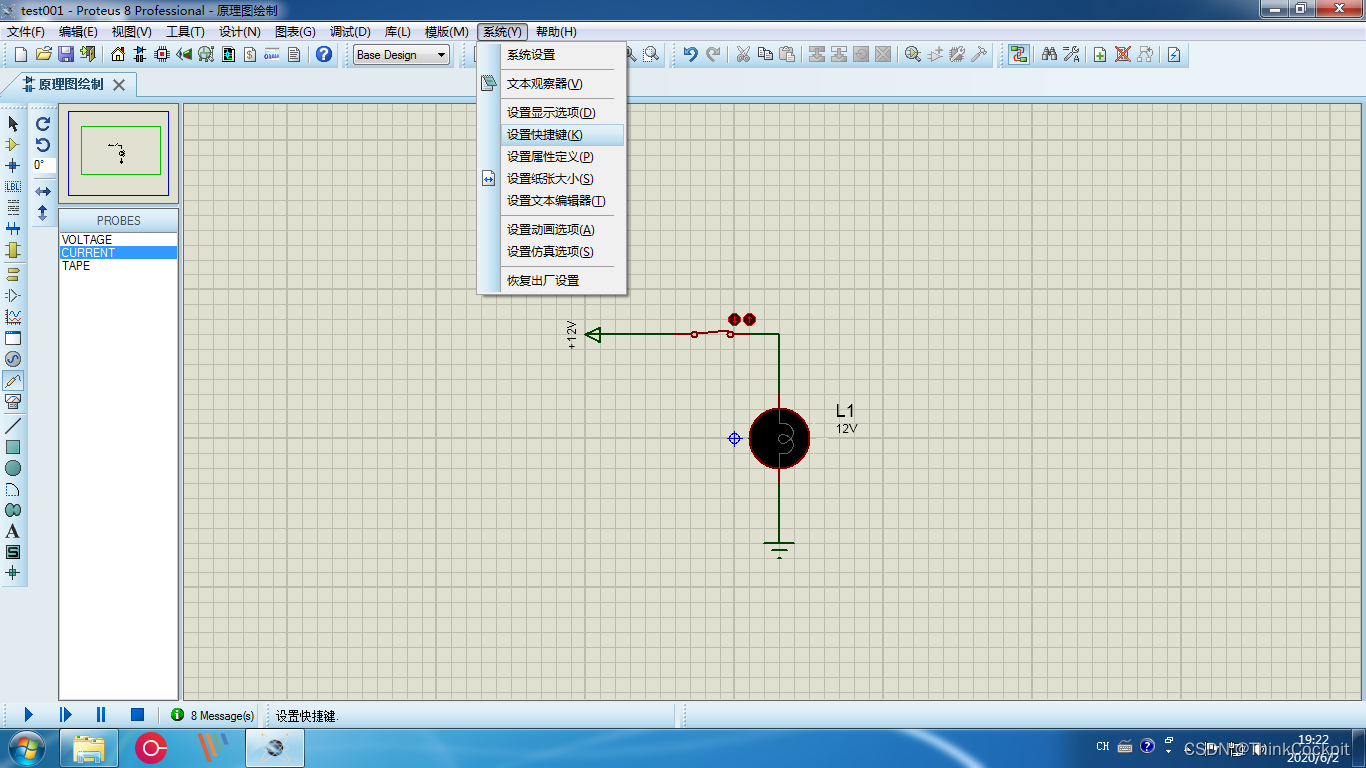

 自定义快捷键

​​​​

 选择具体功能命令后,在“输入命令的快捷键组合”栏中设置新的快捷键命令,并点击“分配”命令按钮。如果设置错误,使用“Options”选项中的“Rest to default map”命令回复到默认原始状态。所有快捷键设置完成后。点击“确定”退出。
