从51到ARM裸机开发实验(003) AT89C51 GPIO实验

        所谓GPIO，就是通用型输入输出(General Purpose Input/Output)，GPIO试验是单片机引脚的基本输入输出功能。现在来实现这样一个场景：四个按键作为开关、四个LED作为响应，每个开关控制一盏灯，按一次开灯，再按一次关灯。再接入一个蜂鸣和另外两个按键作为音量加和音量减，音量加每按一次蜂鸣器音量增加5%，音量减每按一次音量减少5%。

一、仿真电路图设计

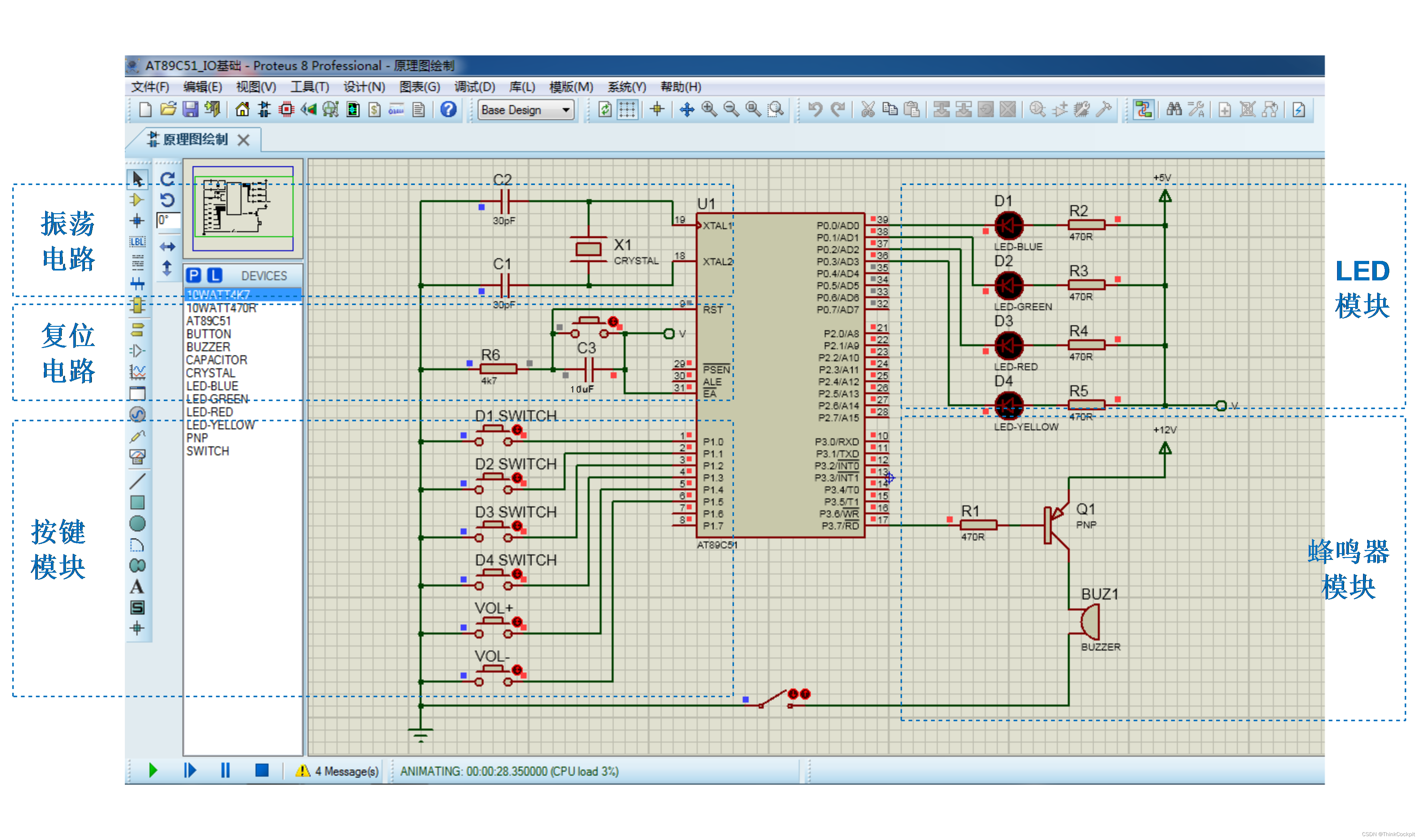

1、最小系统板

        单片机只是一个芯片，它想要跑起来肯定还需要若干外围电路。

①电源：在Protues仿真中芯片的VCC和GND被略掉了，VCC就是接电源的正极，GND就是接地(电源负极)，AT89C51需要电压为5V的电源供电，这款单片机的引脚输出高电平为5V左右、低电平为0V左右。

②振荡电路：振荡电路以晶振为核心，搭配一些电容组成。单片机的XTAL1、XTAL2就是外接晶振用的。在Protues仿真电路中，也可以不外接晶振，更快捷的方法是双击AT89C51芯片直接设置振荡频率，但为了和真实的电路保持一致，上图中还是接入了晶振，振荡频率设置为11.0592MHz(为什么单片机的晶振用这么一个奇怪的频率，而不直接使用整数频率的晶振？这个和串口波特率有关，等用到51单片机的串口的时候就会明白)。这个振荡频率和我们经常提到的电脑CPU频率本质上是一回事，指的是芯片运行时的时钟频率。当然，稍高档的芯片都会支持分频、倍频、超频，这个以后会讨论。

③复位电路：电路如上图所示，按下按键会使单片机复位。实际电路中具体要参考芯片手册实现。

仿真电路中即使不搭建振荡电路、复位电路，只有一个单独的AT89C51芯片，也可正常运行，因为Protues默认做了这些配置。但实际制作电路板的时候，这些器件必不可少。

上图中仔细观察会发现每个电路接口处会出现一个方形点，有红色、蓝色、灰色。其中红色方点代表高电平状态、蓝色方点代表低电平状态、灰色方点代表高阻态(高电阻状态，单片机输出哪种电平给它，或外接哪种电平给它，它就是哪种状态)。

2、LED模块

        上图中LED以共阳极的接法接入电路，即LED的正极接电源，负极端接单片机。共阴极的接法是LED负极接地，正极接单片机。共阳极接法单片机输出低电平时LED亮起，输出高电平时LED熄灭。共阴极接法则相反。之所以采用了共阳极接法，是因为单片机的灌流(电流灌入单片机)能力略高于其电流输出驱动能力。在Protues中表现不太明显，即使采用共阴极接法，用单片机输出的电流仍然可以点亮LED，但在现实中使用实体单片机时，会发现单片机能直接驱动的电子器件很少很少，多是通过驱动芯片、放大电路、继电器等元件去驱动其他电子器件的。即使是灌流能力，单片机也比较弱，详细可以参考对应的芯片手册，如AT89C51是在100mA左右，电流过大会导致芯片烧毁，虽然在Protues中没有烧毁这种概念(不过话又说回来，不烧掉一堆元件，炸掉一堆管子也成不了真正的电子工程师)。双击LED可以看到，其启动电压为2.2V，电流为10mA，所以此处接了470Ω的限流电阻，保证电流能驱动起来LED，但又不至于有太大的电流输入到单片机中。

3、按键模块

        按键模块比较容易理解，单片机P1默认是高电平(因为其内部有上拉电阻，把P1引脚的输出电平上拉为高电平，同理，下拉电阻会把引脚下拉成低电平。AT89C51的P0默认为高阻态，P1~P3都是默认为高电平)，当按键按下时，对应的引脚接地，变成了低电平。按键抬起后，该引脚又变成了高电平。

4、蜂鸣器模块

        蜂鸣器模块就加入了一个放大电路，基极电流微小的变化能引起集电极电流较大的变化，且二者符合一定的比例关系。所以P3^7引脚通过发出PWM波(PWM就是脉冲宽度调制，也就是占空比可变的脉冲波形。就是一个周期中高低电平所占的百分比可控)，控制基极电流大小，进而控制集电极电流大小，再进而控制蜂鸣器的音量。Protues中蜂鸣器所需电压为12V，而单片机所需电压为5V，为便于仿真，图中直接使用了5V、12V两种电源端子，在实际应用中，一个设备不可能直接提供两种输入电压，而是提供一种输入电压，然后经过变压、分压等方式得到其他所需电压。

二、软件架构设计

        区区一个开关灯也需要架构设计吗？当然，软件入门之初就应该思考其架构设计，这样在以后设计大型项目或者分析复杂的大型嵌入式系统时，才能够清晰明确。

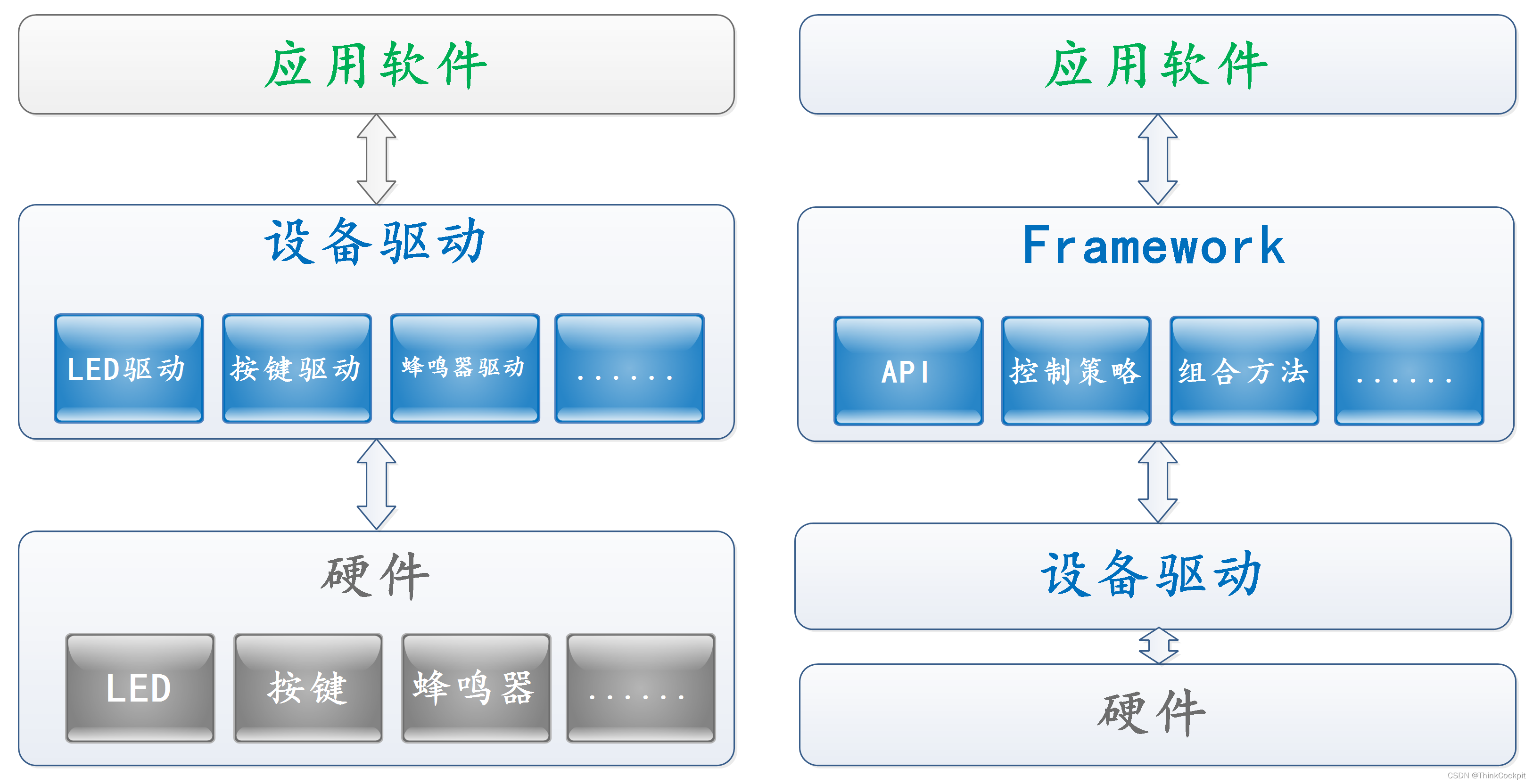

         对于没有跑操作系统的单片机裸机程序设计，可以参考上图所示的两种方式。

        左侧是较为简单的系统，其核心是把与操作硬件相关的驱动程序归为一层，业务程序归为另一层。驱动层向应用层提供标准的函数接口，这样即使硬件层发生变化，只修改驱动层程序就可以了，只要驱动程序提供给应用层的接口未发生变化，应用层就无需修改。同理，如果只是业务需求发生了变化，硬件未发生改动，则驱动层基本上不需要修改。除非驱动层原来提供给应用层的接口无法满足新的业务需求。

        右侧为较复杂的单片机系统，除了原有的硬件层、驱动层、应用层外，另加入了Framework层，这一层主要对标准操作做封装，向应用层提供标准的API(函数接口)、控制策略组合、各种函数组合。举个例子，当单片机接入LCD屏幕的时候，驱动层直接和LCD硬件设备打交道，控制LCD屏幕；Framework层提供在LCD上画出长方形、正方形、直线等API供应用层调用，并调用驱动层函数实现了这些标准方法。

三、Keil5新建工程

 1、新建项目工程

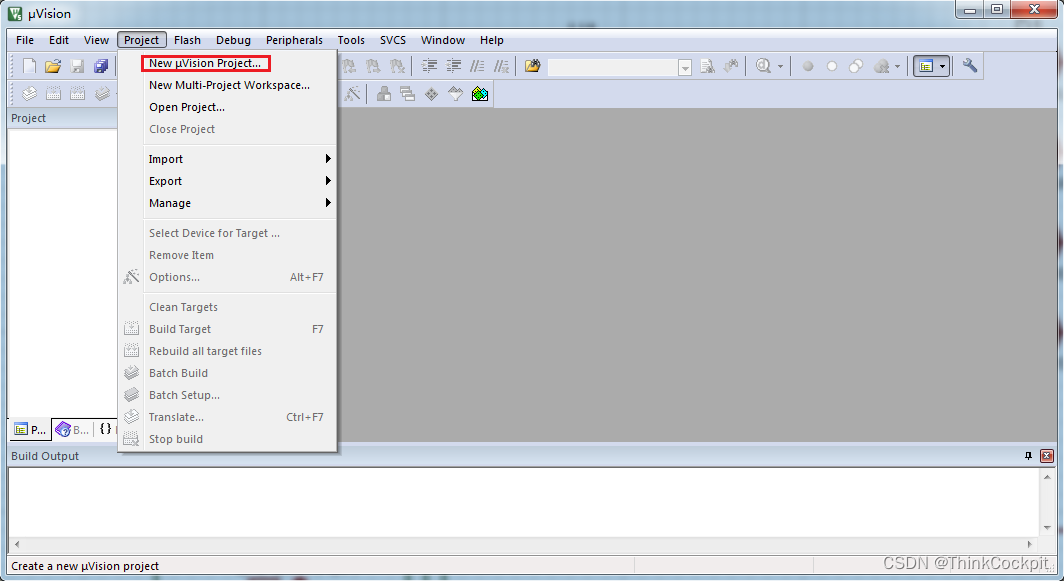

 打开keil5，选择“Project -- New uVision Project”

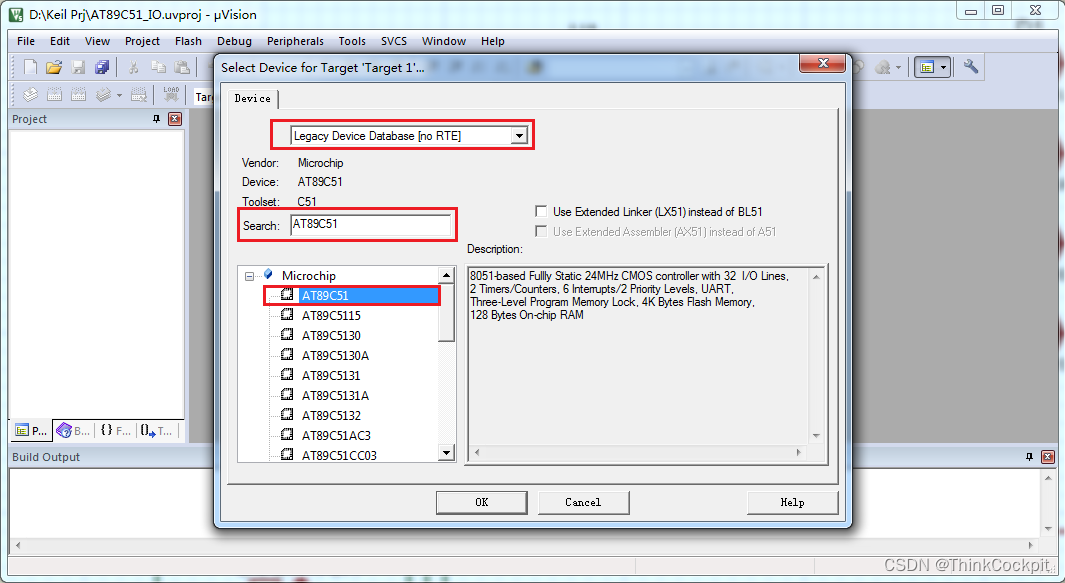

 接下来会弹出Device选择框，选项如图所示。然后搜索下AT89C51，选中AT89C51，点击OK。

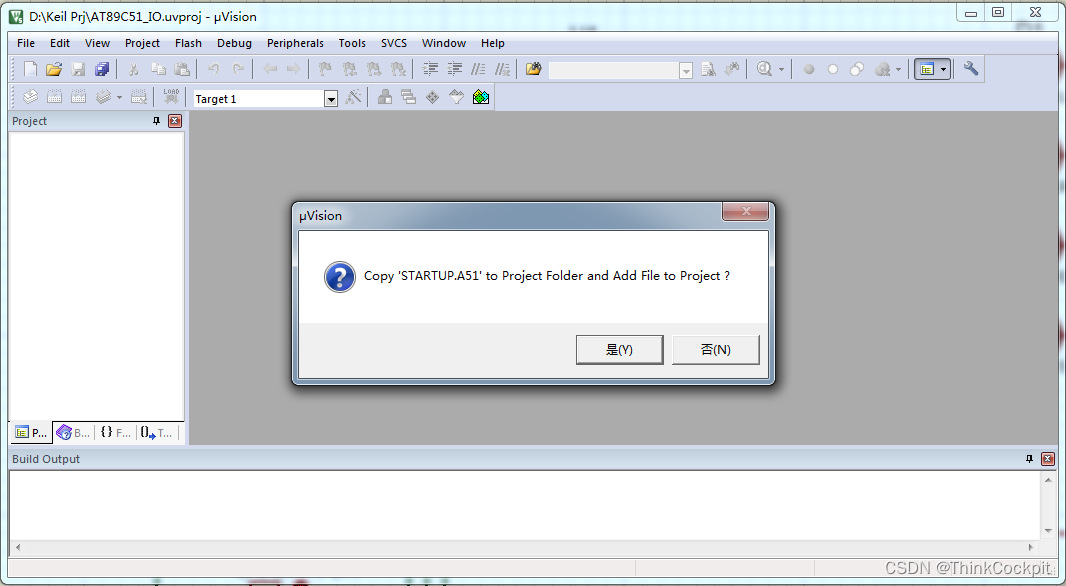

 之后会弹出如图所示对话框，选择“是”。SATARTUP.A51里面有一些初始化操作，包括初始化SP、启动时对RAM数据清零等。如果删除SATARTUP.A51，单片机重启后(非断电重启)，之前RAM空间的数据会保留。其实无论选择“是”或“否”，代码中都已包含该文件，这是跳入C函数之前执行的一段汇编代码，不加就用默认的启动代码；加了但是没修改这段代码，还是相当于使用默认的启动代码(这段代码刚刚添加上时和默认启动代码一致)，这时加和没加都一样。如果采用汇编语言编程，建议不添加，因为需要改模块名称。如果采用C语言编程，建议添加，避免忘记某些初始化工作。

2、按照架构设计在项目工程下新建分组

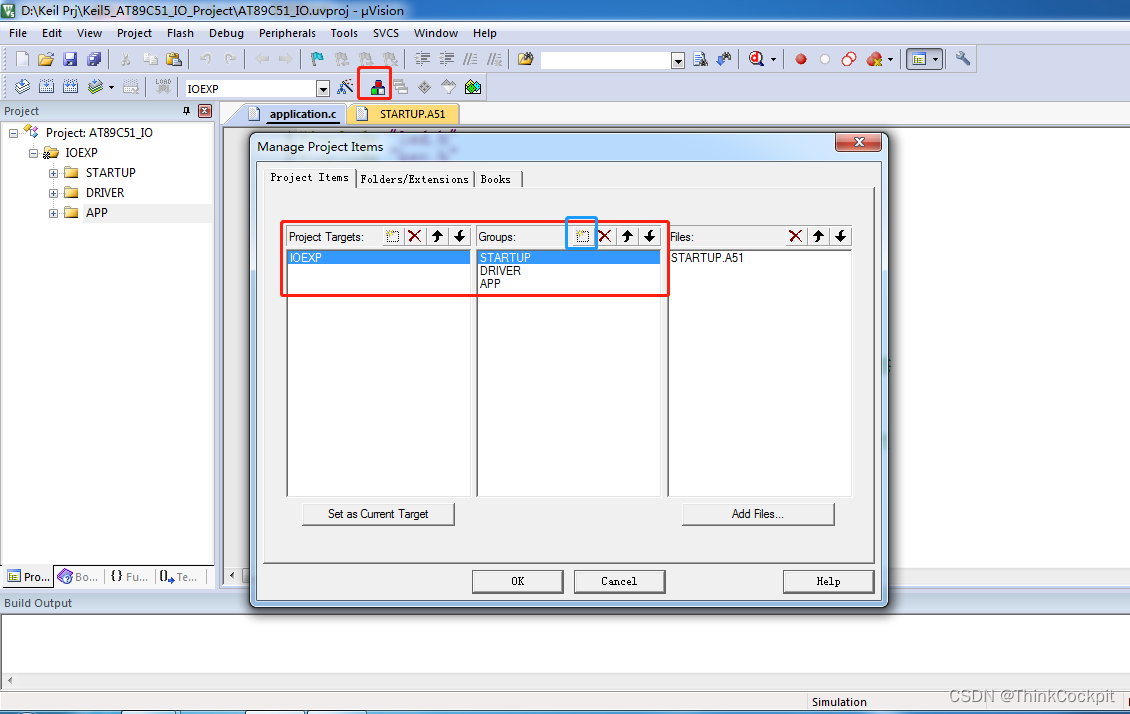

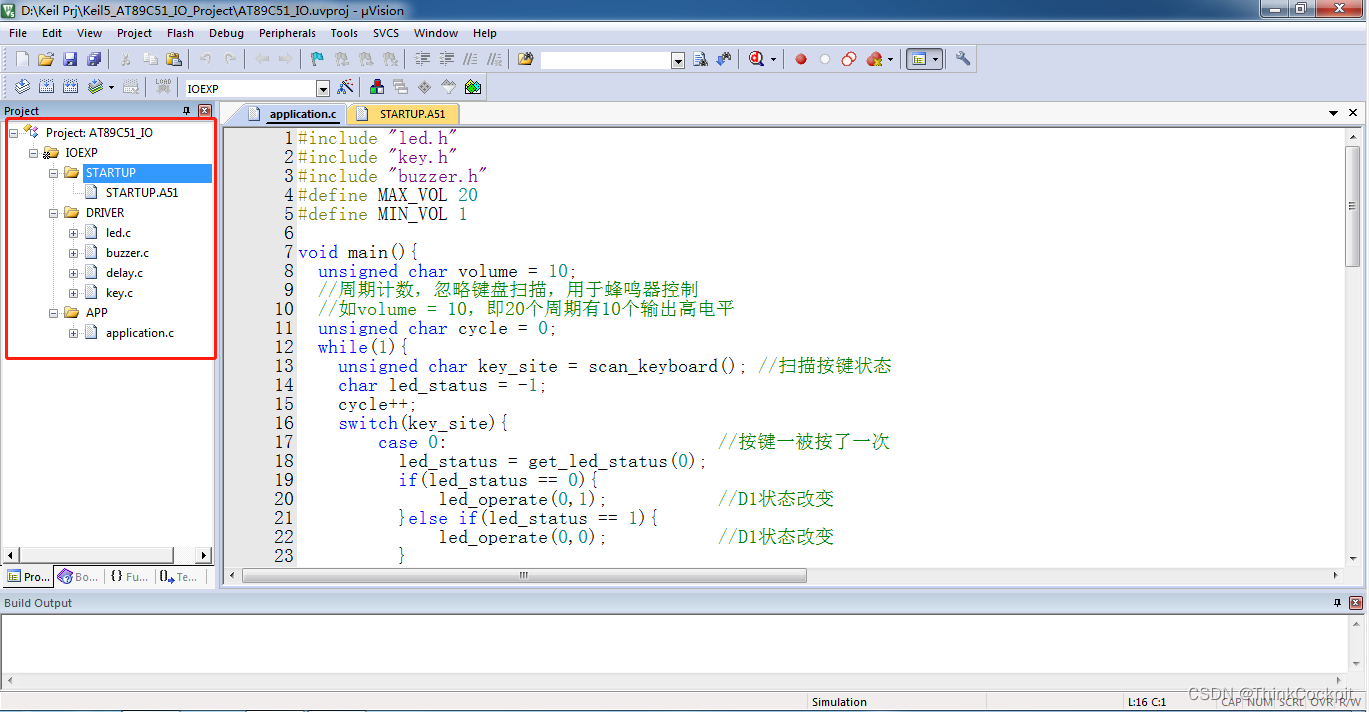

  之后点击三个方块摞在一起的那个图标，对刚刚新建的工程做一些配置。Project Targets是工程Target的名称，可以根据需要做出修改。Groups是源代码文件分组，可以修改，蓝色方框圈出的那个图标可以添加Groups，这里把SATARTUP.A51文件所在的文件夹名称改成了SATARTUP，新建了DRIVER分组，用于存放驱动程序，新建了APP分组，用于存放应用程序。注意，此处的分组并不是文件夹，也不会生成文件夹，而是Keil用于管理项目工程使用的分组，文件夹稍后会创建。

3、创建程序源码文件

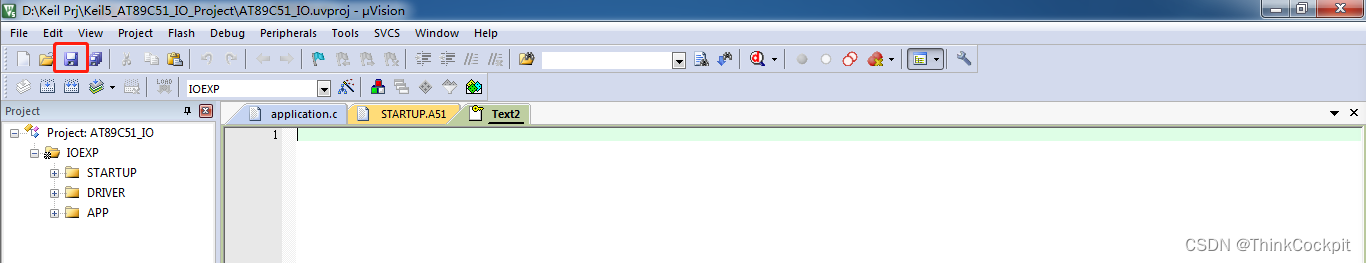

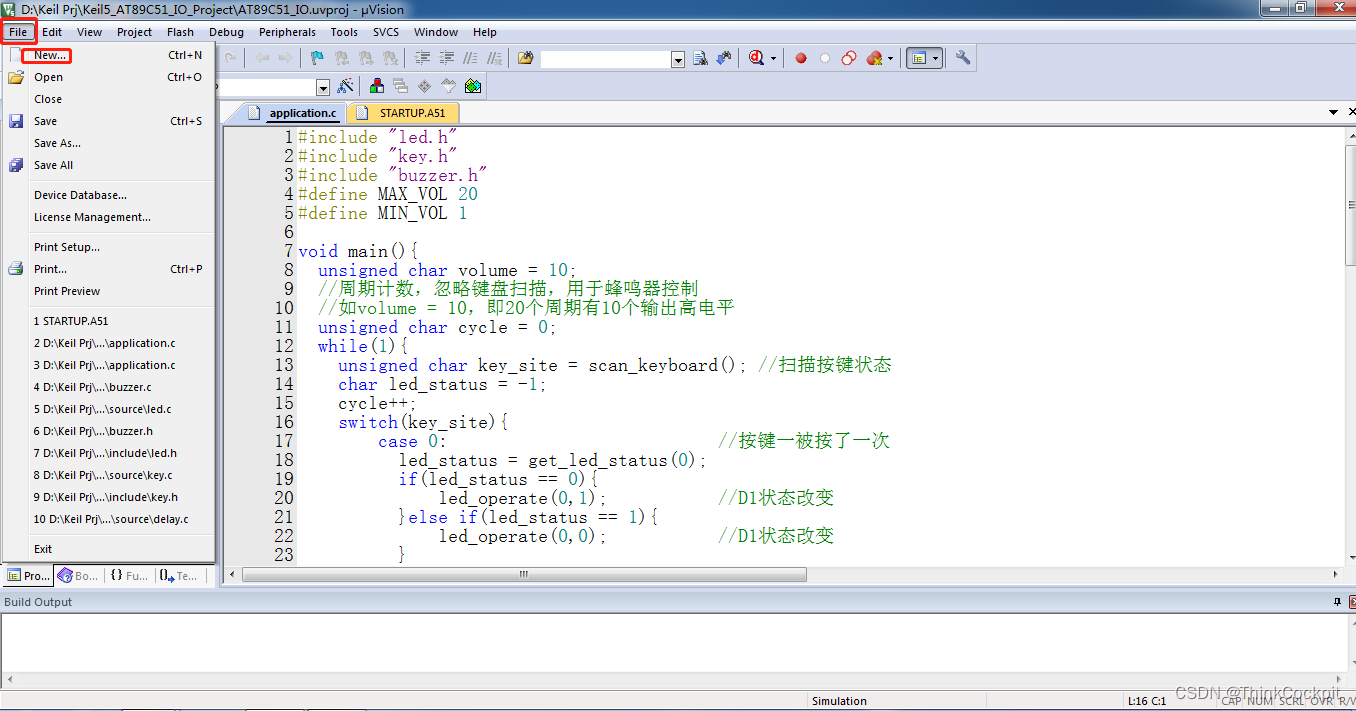

 之后该添加源文件了，点击“File -- New”创建文件

 点击保存，就会有弹出框，让把文件保存到指定位置，本项目中我们可以这样存放文件

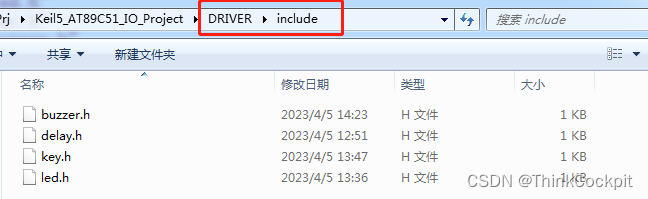

在项目目录下创建APP文件夹和DRIVER文件夹，里面分别创建source和include文件夹，其中source文件夹用于存放.c源文件，include文件夹用于存放.h头文件。上一步创建的文件是哪一类，就保存到哪个文件夹下，便于管理。如led驱动led.c文件放置到DRIVER/source文件夹下，led.h放置到DRIVER/include文件夹下。

4、程序源码文件关联到项目工程

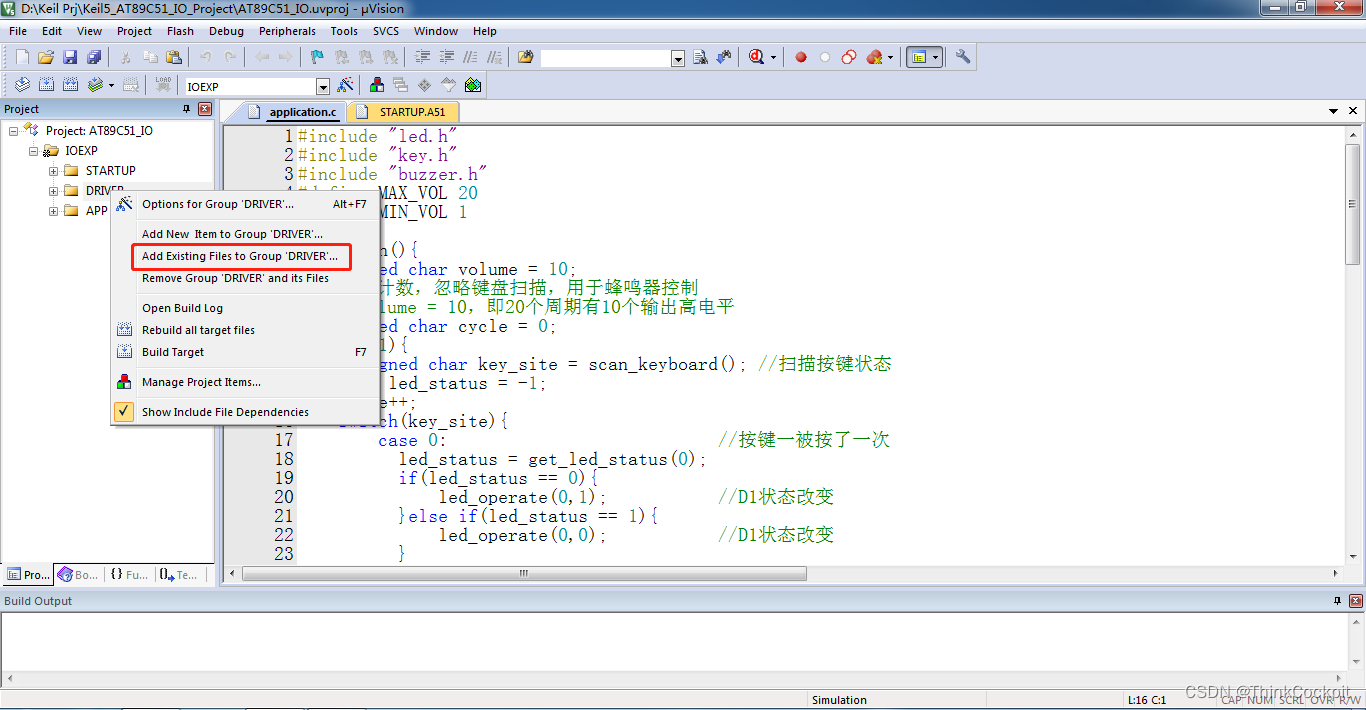

文件创建完后，其实并没有和项目工程关联起来。这里注意，上面1、2步是创建配置项目工程，3步是创建源代码文件，现在两者都创建好了，但并未关联，需要把源文件添加到项目工程才算关联起来。添加方法为右键点击分组，点击如图所示选项，找到3步中创建的源文件，添加到对应分组。注意只添加.c文件，本项目添加完成后如下图所示。

 5、添加头文件

上一步只添加了.c文件，那么.h文件是怎么和工程关联起来的呢？要知道使用一个.c文件中的方法，.h都是必不可少的。

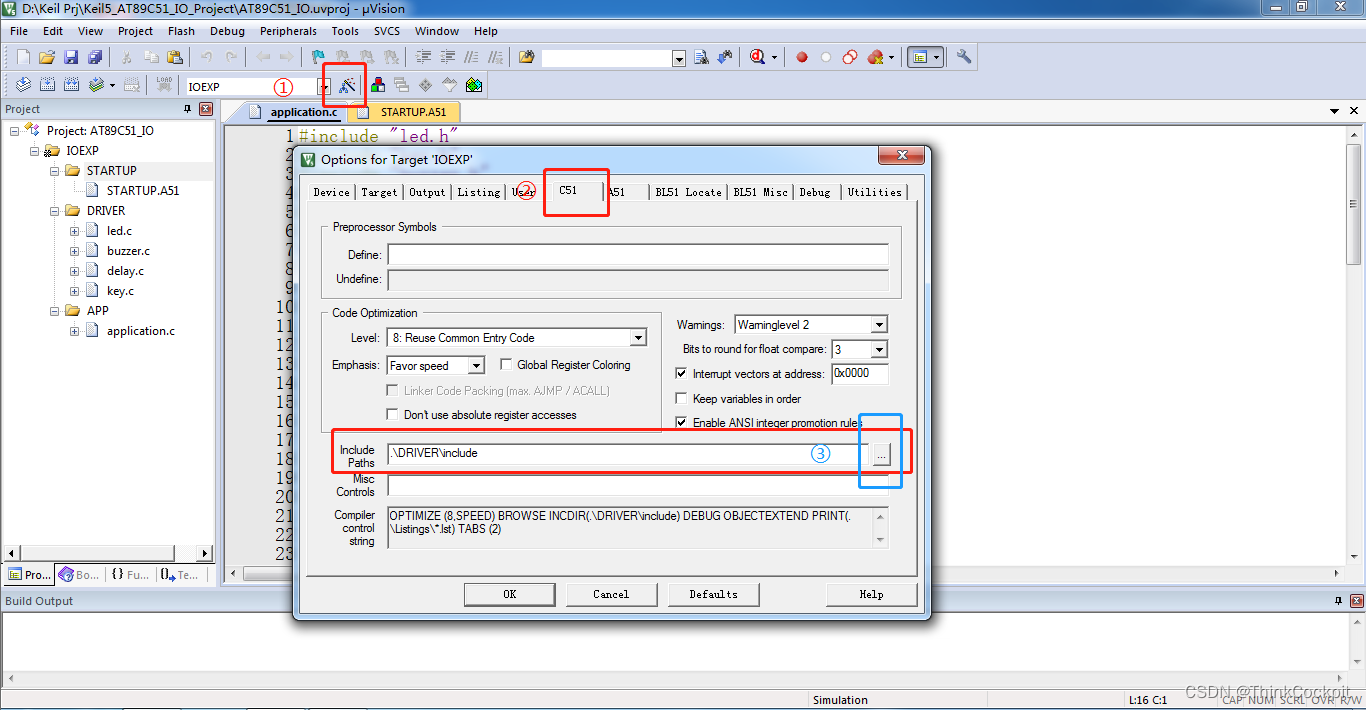

①点击那个魔法棒图标

②选中C51选项卡

③点击蓝色框内的图标，选中你放置.h文件的文件夹，此处可以添加多个包含.h文件的文件夹，因为本项目比较简单，APP层只有一个.c文件，没有.h文件，所以这里只添加了DRIVER层的.h文件所在目录。选中后，系统已自动替换成了相对目录(头文件相对于项目所在的目录)。

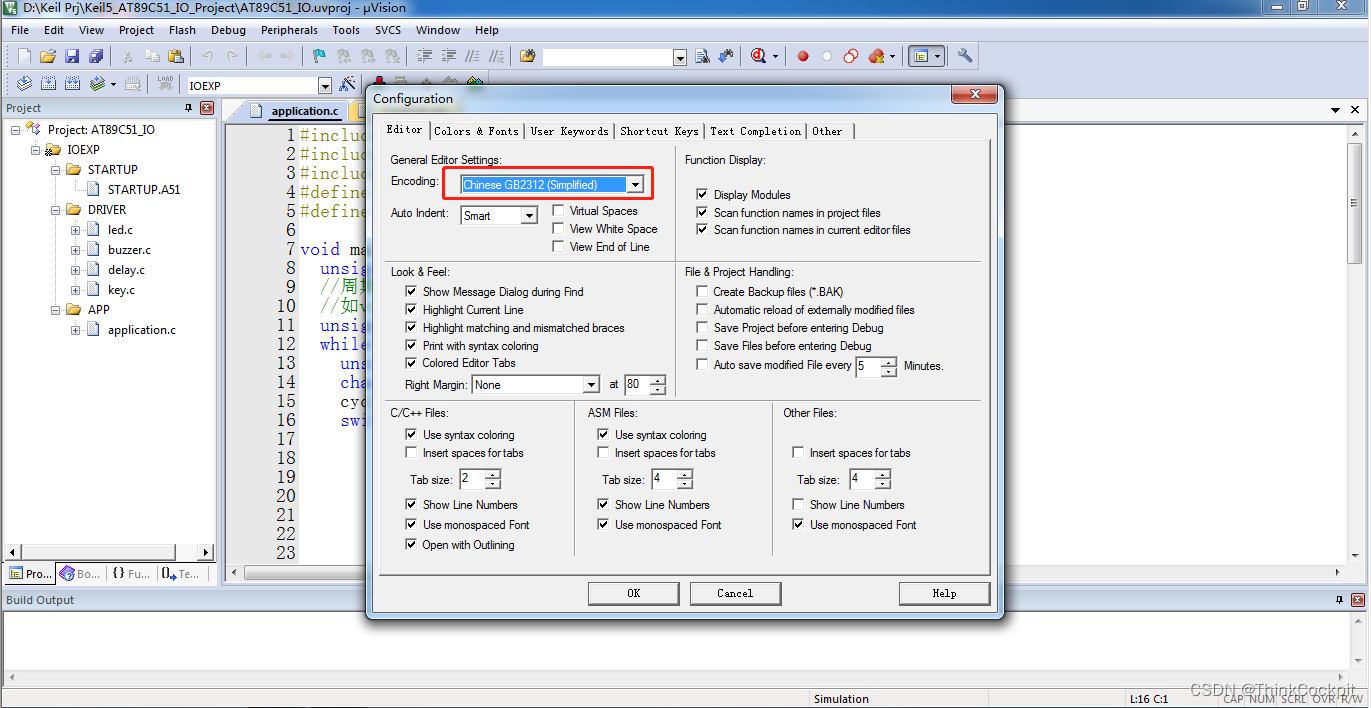

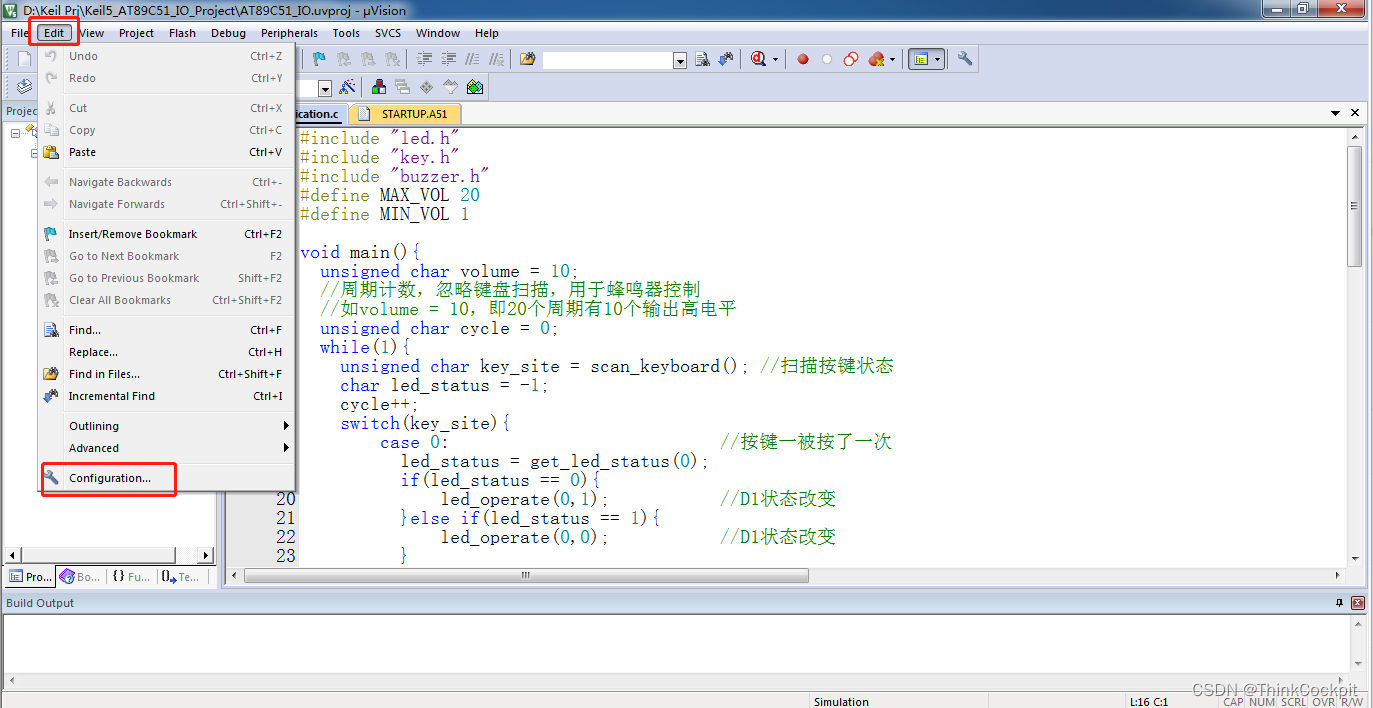

 6、配置编码格式

编码格式也顺便配置一下，否则在编写代码时，如果使用汉字注释会变成乱码。

四、LED驱动程序设计

        AT89C51是一种8位单片机，即总线位数为8位。有四组IO口，即P0~P3，每组IO口有八个引脚，对应着一个8位寄存器，即8个bit位。每个引脚对应着一个bit位。这个bit位为0时，引脚输出低电平，这个bit位为1时，引脚输出高电平。反之亦然，外部对这个引脚输入低电平时，内部对应的bit位可以读取到0，对这个引脚输入高电平时，内部对应bit可以读取到1。对LED的操作就是想要开关它，那么这样设计它的驱动程序：

led.h文件，定义了四个函数，从上到下分别为开灯、关灯、获取灯的当前状态、操作灯。参数site表示当前灯是哪一个，on_off表示要打开还是关闭。

#ifndef _LED_H_
#define _LED_H_
	void led_on(unsigned char site);
	void led_off(unsigned char site);
	char get_led_status(unsigned char site);
	void led_operate(unsigned char site,unsigned char on_off);
#endif

led.c

#include <reg52.h>
#include "led.h"

sbit led_d1 = P0^0;
sbit led_d2 = P0^1;
sbit led_d3 = P0^2;
sbit led_d4 = P0^3;

void led_on(unsigned char site){
	switch(site){
			case 0:
				led_d1 = 0;
				break;
			case 1:
				led_d2 = 0;
				break;
			case 2:
				led_d3 = 0;
				break;
			case 3:
				led_d4 = 0;
				break;
			default:
				break;
	}
}

void led_off(unsigned char site){
	switch(site){
			case 0:
				led_d1 = 1;
				break;
			case 1:
				led_d2 = 1;
				break;
			case 2:
				led_d3 = 1;
				break;
			case 3:
				led_d4 = 1;
				break;
			default:
				break;
	}
}

char get_led_status(unsigned char site){
		switch(site){
			case 0:
				return led_d1;
			case 1:
				return led_d2;
			case 2:
				return led_d3;
			case 3:
				return led_d4;
			default:
				return -1;
	}
}
//on_off 0:开灯 1:关灯
void led_operate(unsigned char site,unsigned char on_off){
	if(on_off == 0){
		led_on(site);
	}else if(on_off == 1){
		led_off(site);
	}
}

五、按键驱动程序设计

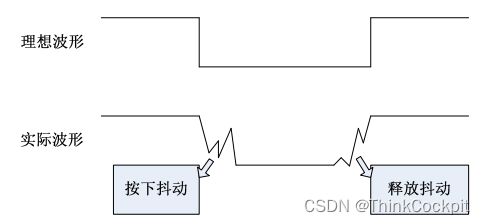

        目前还没有接触到中断，所以按键的状态需要程序循环扫描获得。由于按键机械特性所致，按键按下与放开时都有一个抖动过程，就是当按键按下时电平并不是瞬间达到低电平并保持不变，而是抖动之后才稳定下来的。按键释放时也是一样。

 所以在程序设计中有一个去抖动操作，“如果发现按键按下(读取到低电平) → 等10毫秒 → 按键仍是按下状态(仍是低电平)”，说明按键已经稳定按下了。然后等待按键释放(再次读取到高电平)，按键释放后即为完成了一次完整的按键操作，可以进行相关动作了。可以这样设计驱动程序：

key.h

#ifndef _KEY_H_
#define _KEY_H_
	char scan_keyboard();
#endif

key.c

#include <reg52.h>
#include "delay.h"
#include "key.h"

sbit key1 = P1^0;
sbit key2 = P1^1;
sbit key3 = P1^2;
sbit key4 = P1^3;
sbit key5 = P1^4;
sbit key6 = P1^5;

char scan_keyboard(){ //返回当前操作过的按键位置
	char site = -1;
	if(key1 == 0){
		delayms(10);
		if( key1 == 0){
			while(!key1);
			site = 0;
		}
	}else if(key2 == 0){
		delayms(10);
		if( key2 == 0){
			while(!key2);
			site = 1;
		}
	}else if(key3 == 0){
		delayms(10);
		if( key3 == 0){
			while(!key3);
			site = 2;
		}
	}else if(key4 == 0){
		delayms(10);
		if( key4 == 0){
			while(!key4);
			site = 3;
		}
	}else if(key5 == 0){
		delayms(10);
		if( key5 == 0){
			while(!key5);
			site = 4;
		}
	}else if(key6 == 0){
		delayms(10);
		if( key6 == 0){
			while(!key6);
			site = 5;
		}
	}
	return site;
}

  delayms为毫秒级延时函数，其代码如下：

#ifndef _DELAY_H_
#define _DELAY_H_
	void delayms(unsigned int xms);
#endif

#include "delay.h"

void delayms(unsigned int xms){	//毫秒级延时函数
	unsigned int i,j;
	for(i=xms;i>0;i--){
		for(j=110;j>0;j--);
	}
}

就是执行循环操作，其他什么也不做。根据晶振频率计算，晶振11.0592MHz，执行110次无其他逻辑的循环大约耗时1ms。(这个并不太准，和时钟周期、指令周期、状态周期、机器周期等都有关系，精确的计时不会使用这种，而是会使用定时器中断实现。)

六、蜂鸣器驱动程序设计

        蜂鸣器的控制相对就比较简单了，使用了一个引脚，引脚高电平时蜂鸣器有电流通过，低电平时，蜂鸣器无电流通过。通过控制一个周期内高低电平的占比，就可以控制通过蜂鸣器的电流，进而控制其音量。本项目中一个周期可以设置为20节拍，每次按下音量按键时对高电平增或减一个节拍，即每次音量增减5%。

buzzer.h

#ifndef _BUZZER_H_
#define _BUZZER_H_
	void buzzer_open();
	void buzzer_off();
#endif

buzzer.c

#include <reg52.h>
#include "buzzer.h"
sbit buzzer = P3^7;
void buzzer_open(){
	buzzer = 1;
}
void buzzer_off(){
	buzzer = 0;
}

七、应用程序设计开发

        前面的都搞定了，应用程序就比较容易了。裸机单片机有一个共同的特点，就是程序都是跑在一个死循环中的，没错，就是死循环。除非断电，这个死循环算是结束了，再上电，这个死循环又开始了。为什么呢？因为如果不是个死循环，单片机一个任务跑完就再也不会自动跑第二次。蜂鸣器部分其实设计的有点粗糙，按键被按下等待释放的过程中，蜂鸣器是一直在响的，因为等待按键释放时这个死循环被卡住了，相当于延长了蜂鸣器的某个节拍。不操作按键时，蜂鸣器的音量和预期一致。本此实验主要体验Keil5的使用、单片机软件架构和AT89C51的输入输出。

application.c

#include "led.h"
#include "key.h"
#include "buzzer.h"
#define MAX_VOL 20
#define MIN_VOL 1

void main(){
	unsigned char volume = 10;
	//周期计数，忽略键盘扫描，用于蜂鸣器控制
	//如volume = 10，即20个周期有10个输出高电平
	unsigned char cycle = 0;
	while(1){
		unsigned char key_site = scan_keyboard(); //扫描按键状态
		char led_status = -1;
		cycle++;
		switch(key_site){
				case 0:										//按键一被按了一次
					led_status = get_led_status(0);
					if(led_status == 0){
							led_operate(0,1);				//D1状态改变
					}else if(led_status == 1){
							led_operate(0,0);				//D1状态改变
					}
					break;

				case 1:
					led_status = get_led_status(1);
					if(led_status == 0){
							led_operate(1,1);				//D2状态改变
					}else if(led_status == 1){
							led_operate(1,0);				//D2状态改变
					}
					break;

				case 2:
					led_status = get_led_status(2);
					if(led_status == 0){
							led_operate(2,1);				//D3状态改变
					}else if(led_status == 1){
							led_operate(2,0);				//D3状态改变
					}
					break;

				case 3:
					led_status = get_led_status(3);
					if(led_status == 0){
							led_operate(3,1);				//D4状态改变
					}else if(led_status == 1){
							led_operate(3,0);				//D4状态改变
					}
					break;

				case 4:										//蜂鸣器音量+
					if(volume < MAX_VOL){
						volume++;
					}
					break;

				case 5:										//蜂鸣器音量－
					if(volume > MIN_VOL){
						volume--;
					}
					break;

				default:
					break;
		}
		if(cycle >= 0){
			buzzer_open();
		}if(cycle >= volume){
			buzzer_off();
		}if(cycle >= (MAX_VOL+1)){
			cycle = 0;
		}
	}
}

八、项目编译并仿真

1、点击魔法棒 --- OutPut --- 创建HEX文件

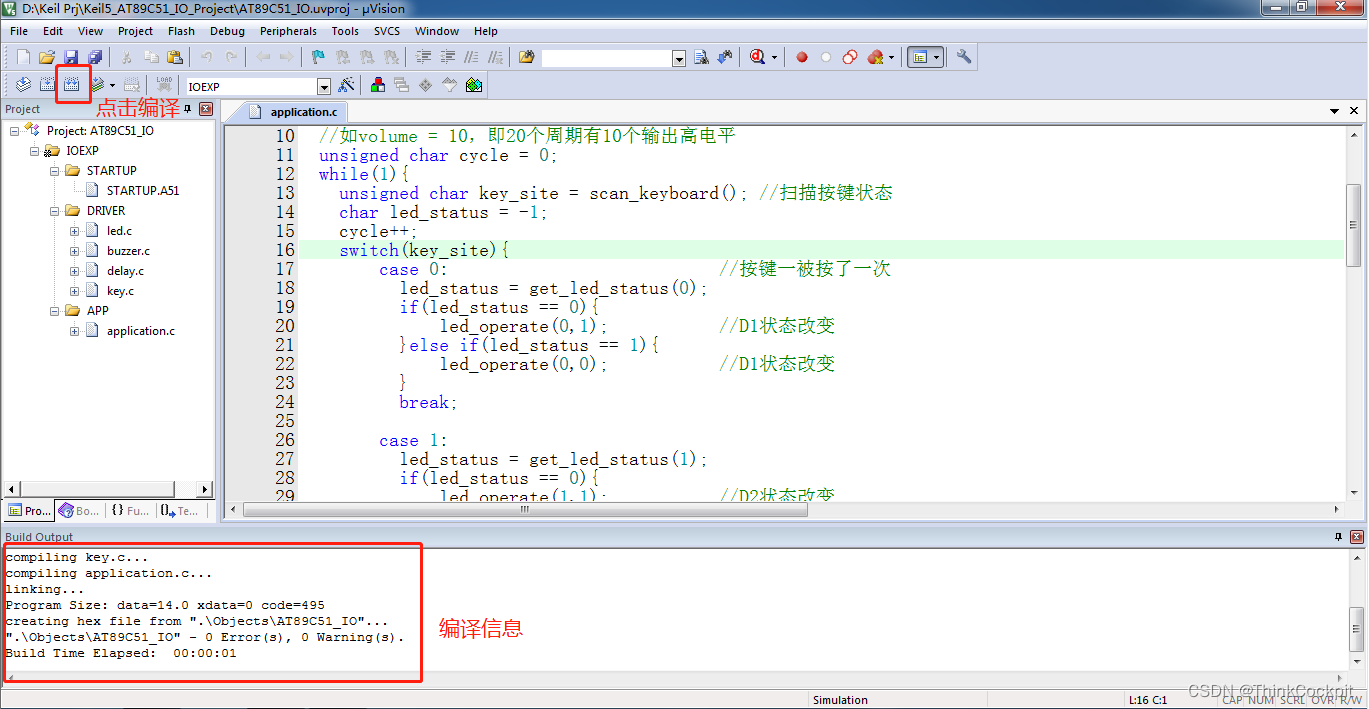

 2、点击编译，看信息确认编译是否成功，如果失败则根据信息找出原因

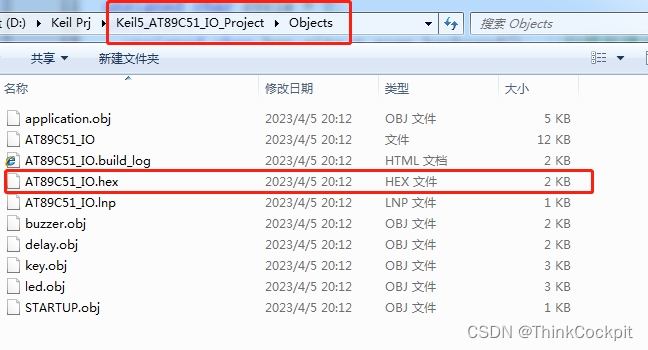

 3、编译成功后会在项目目录的Objects文件夹下生成.hex文件

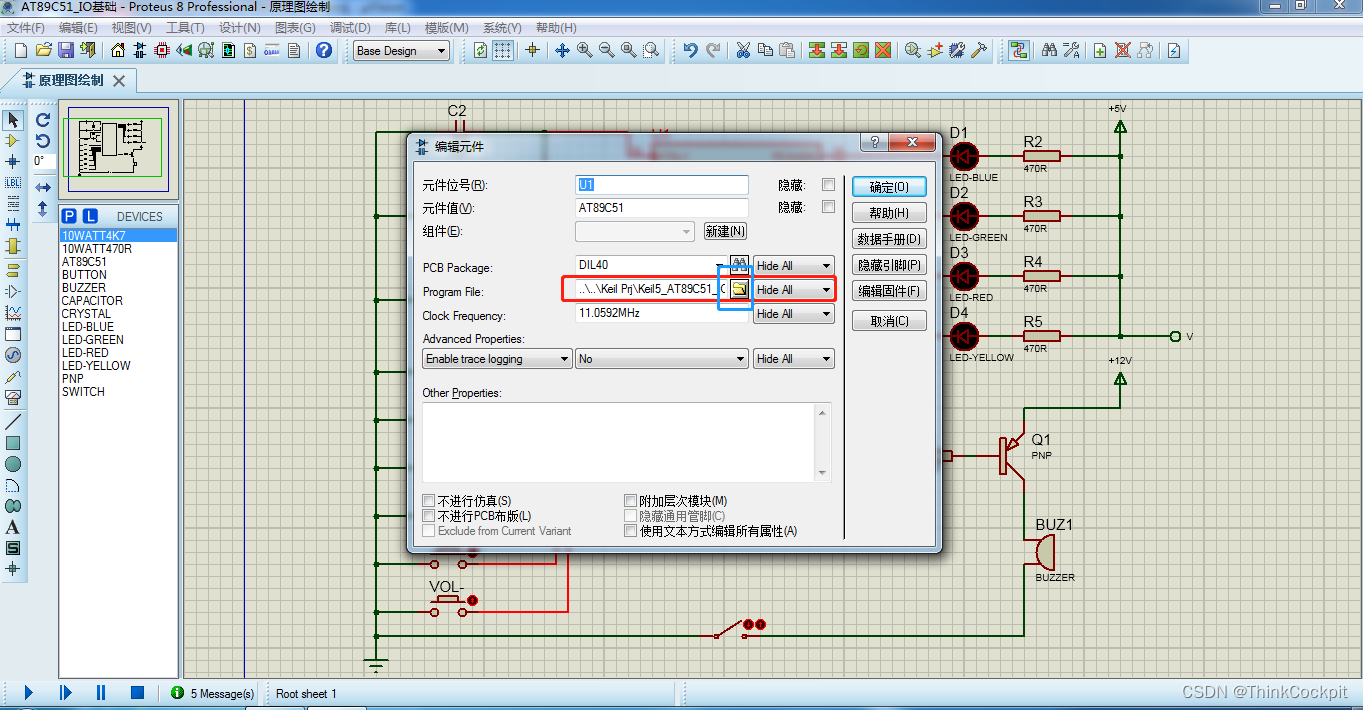

 4、Protues如果在运行需要先停止仿真，双击AT89C51芯片，在弹出框中Program File一项选中刚才的那个.hex文件。点击“确定”，再次启动仿真，运行的就是我们刚才编写的程序了。
