1 半导体三极管的开关特性

1.1 双极性三极管的开关特性

双极型三极管（BJT，Bipolar Junction Transistor）是一种电流控制的三端半导体器件，广泛应用于放大开关电路。双极性三极管是一种电流控制型半导体器件，具有显著的电流放大能力。双极性三极管由三个掺杂不同的半导体区域组成，形成两个PN结。按照结构分类可以分为P-N-P型三极管和N-P-N三极管。如下所示：

图1 双极性三极管的分类

常见的三极管如下所示：

图1 双极性三极管的分类

（图片来源于三极管1）

图3 常见的三极管图2

（图片来源于三极管2）

图4 常见的三极管图4标题

（图片来源于三极管3）

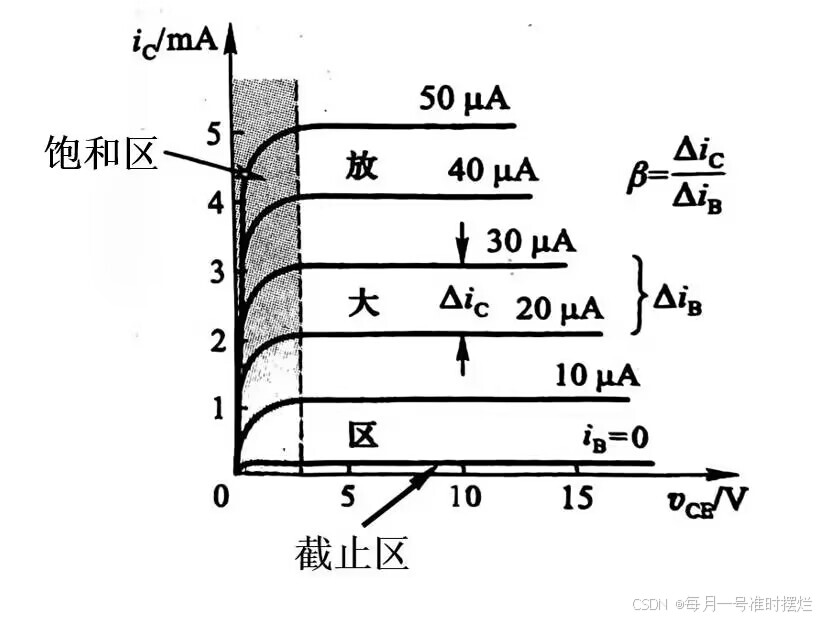

双极型三极管的输出特性曲线如下所示,其中是开启电压：

图5 双极型三极管的输出特性曲线题

不同材料的的开启电压可能不一样，其中硅的开启电压约为0.5~0.7V，锗管的开启电压约为0.2~0.3V。

在上图中可以近似认为，当,；当时，的大小由电路中电压和电阻的大小决定，公式为。

1.2 双极型三极管的基本开关电路

如下图所示为双极型三极管的基本开关电路：

图6 双极型三极管的基本开关电路标题

由电路输出回路中的KVL方程得：，其中，各个符号所表示的意义为：

• ——直流电压源；
• ——集电极电流；
• ——电路输出电压

如下图所示：

图7 双极型三极管的动态特征曲线

再上图中截距表示集电极电流的最大值。即由公式得，当输出电压接近于0时，此时集电极电流为。

在TTL电路中，放大区是指电路中的晶体管工作在放大状态，能够对输入信号进行线性放大。

有下图所示：

图8 双极型三极管的基本开关电路

调节基级偏置电阻的阻值，可以使得基极偏置电流足够大，即由公式可得，可以推出,电路的输出随着集电极电流的增加而下降，即，从而使得晶体管中的Je、Jc处于正偏状态，晶体管工作再可靠的饱和区。如下图所示：

图9 双极型三极管的动态特征曲线

在上图中TTL门电路的特征曲线中，分别为饱和区、截止区和放大区。每个区域都有不同的特征：

• 在截止区，,,,c-e间“断开”。
• 放大区：,,随着成正比变化，。
• 饱和区：条件,，此时很低，随着的增加变缓，趋于饱和。

饱和区工作的晶体管集电极C和发射级E之间的电位差非常小，相当于受高电平输入信号控制的开关处于闭合状态，电路输出为0V压降。示意图如下所示：

、图10 受高电平输入信号的开关处于闭合状态

模拟电路一般工作在放大区，而数字电路一般工作在饱和区和截止区。在晶体的输出特性曲线中基极电流在以下的区域为截止区。那么如何工作在截止区呢？

让晶体管发射结处于反偏或者零偏时，发射区不会像基区发射电子，从而基极电流为0，电路输出为0，此时集电极对应的收入也很小。对应的公式为：。电路的输出电流为0，相当于在截止区工作的晶体管好比是受到了低电平输出信号控制的开关处于断开状态。如下图所示：

图11 晶体管处于断开状态

此时，在输出回路的电压方程当中，集电极电流为0，那么这个电阻上没有压降损失，电路输出约为高电平。此时可以推出。

在模拟电路中，如何工作在放大区呢？

• 只需要正偏，反偏才可以控制在放大区。

1.3 三极管的开关等效电路

在截止状态下，三极管的开关状态类似于断开的状态，其示意图如下所示：

图12 截止状态的三极管反相器的开关等效电路

如下图所示为饱和导通下的等效电路，其中表示的是发射结b-e的开启电压，和表示的是c-e间的饱和导通压降和饱和导通内阻。

图13 饱和导通的三极管反相器的开关等效电路

当电源电压远大于，而外接负载电阻远大于的情况下，饱和导通状态的等效电路简化为如下图所示：

图14 饱和导通状态的等效电路简化图

1.4 双极型三极管的动态开关特性

现在希望研究双极型三极管的动态开关特性，如下图所示：

图15 双极型三极管的基本开关电路

与CMOS门电路中的二极管相同，电流在经过TTL门电路时也会需要一定的时间，因此集电极电流的变化会滞后于的输入的变化，如下所示为输入电压、集电极电流和输出电压变换情况示意图：

图16 双极型三极管的动态开关特性曲线图
