DMA固件制作记录（阿帕奇）

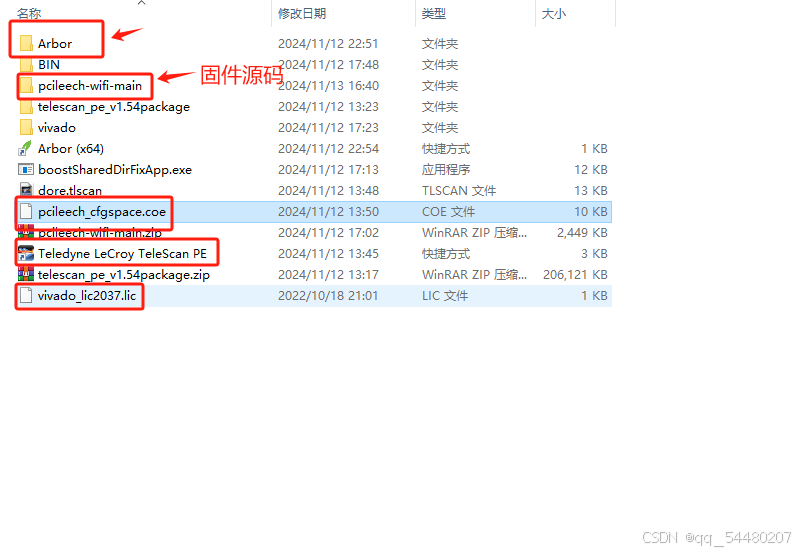

 一、准备东西：

tlscan文件转为coe文件：网站：veen.eu.org

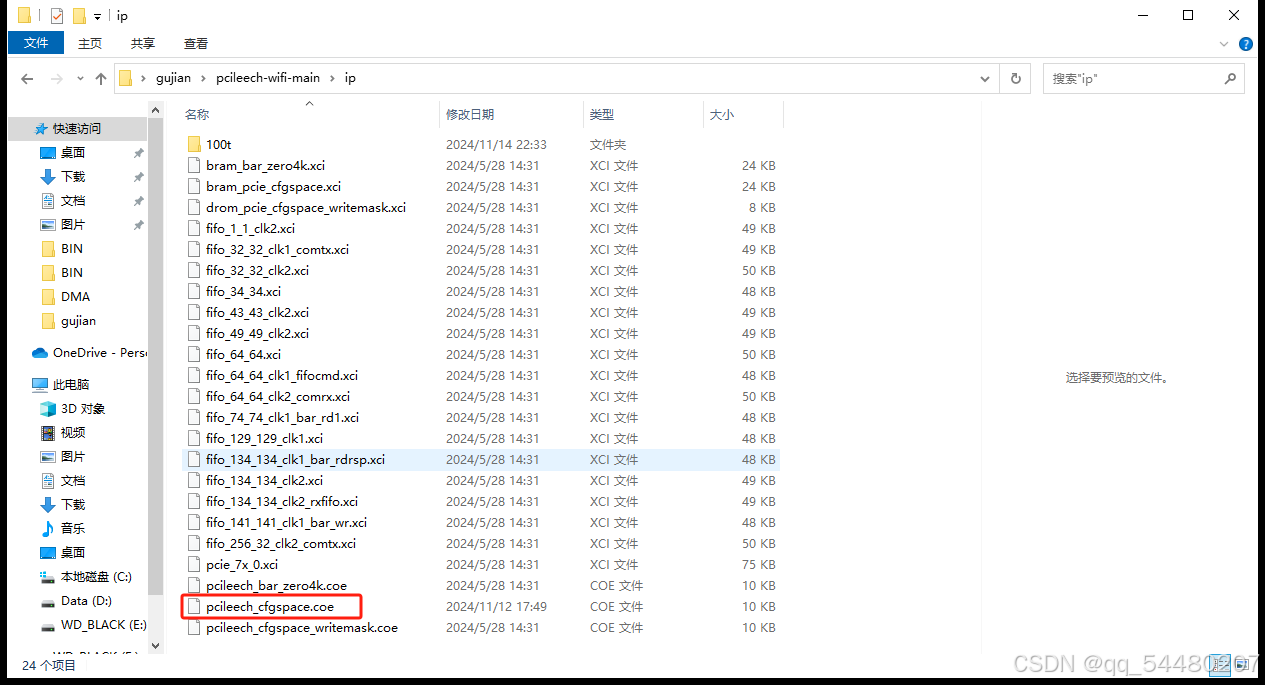

二、替换文件（coe）：

将生成的网卡文件（coe文件）替换到源码内。

三、修改：

cd C:/Users/Administrator/Desktop/gujian/pcileech-fpga-master/PCIeSquirrel

source vivado_generate_project.tcl -notrace

在vivado编译器的控制台输入上述语句，打开对于的配置文件。

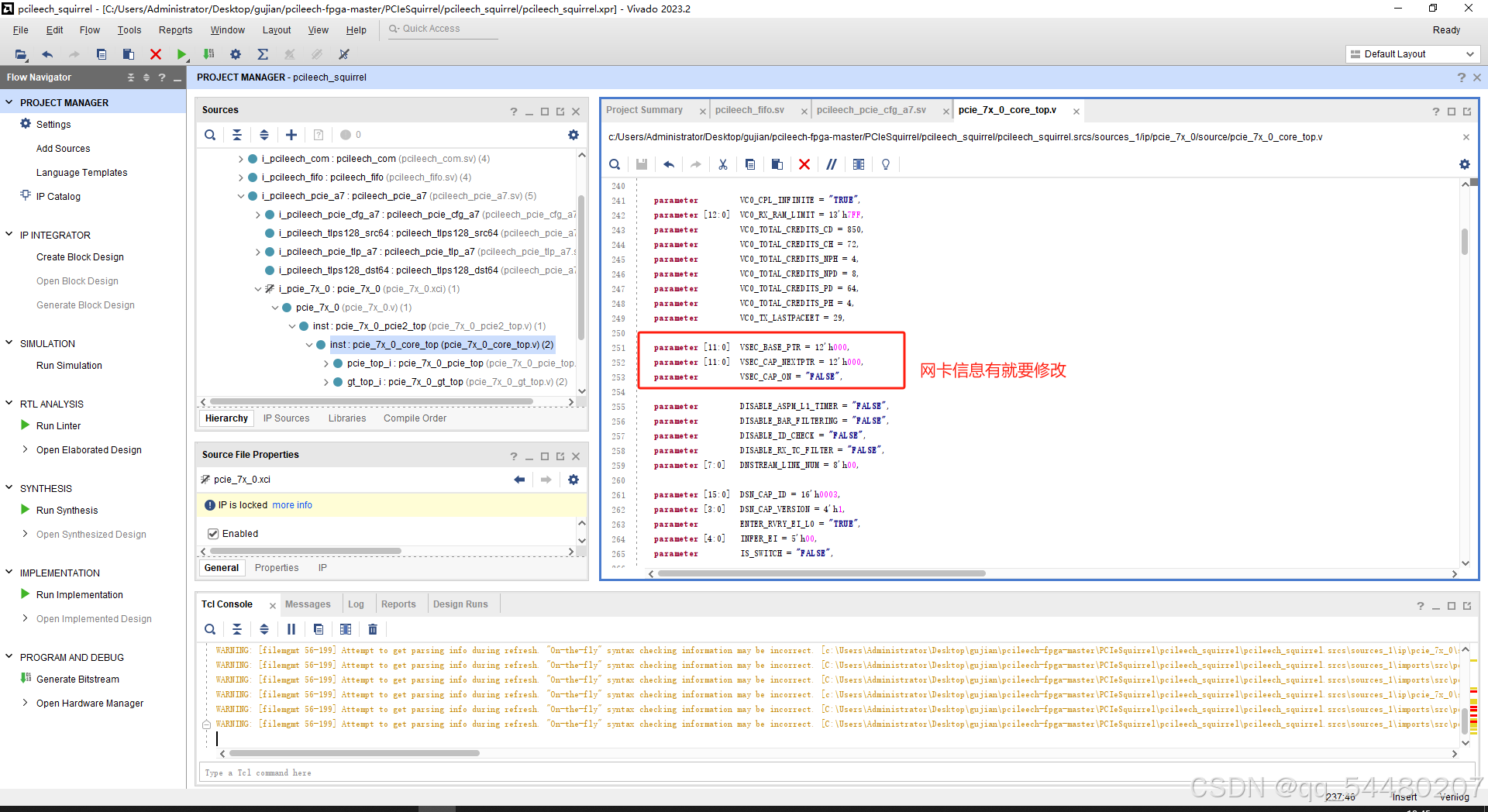

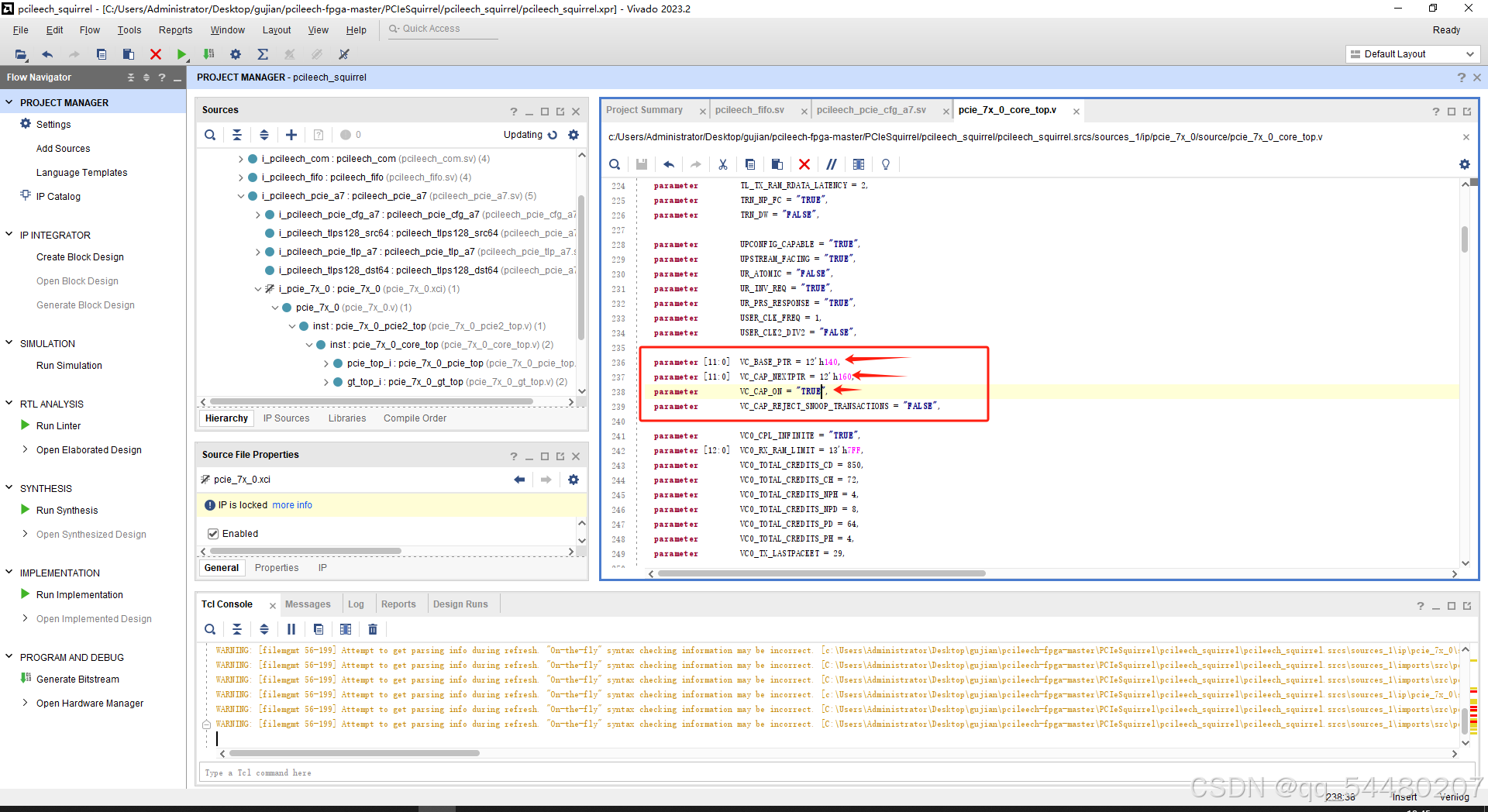

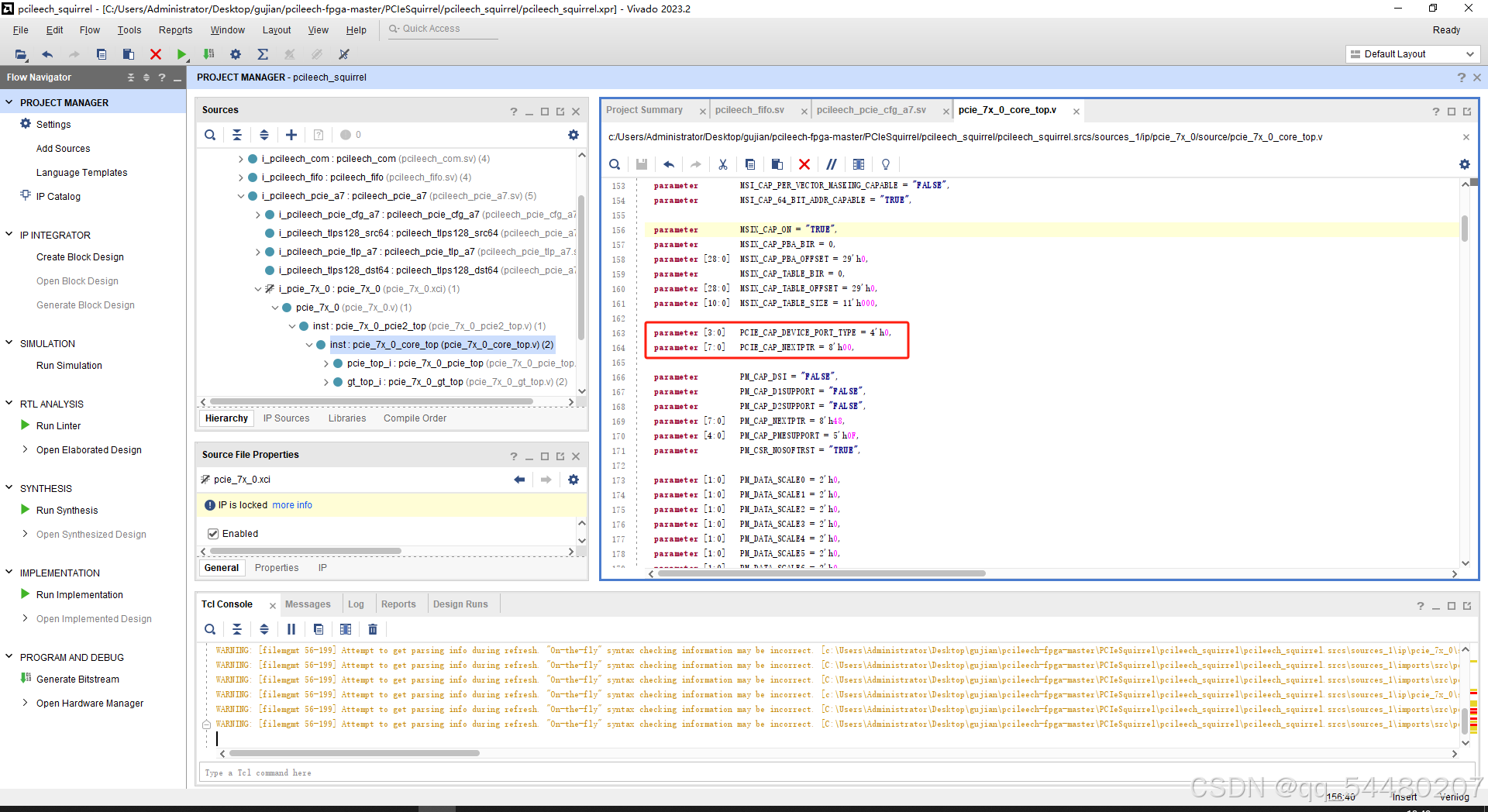

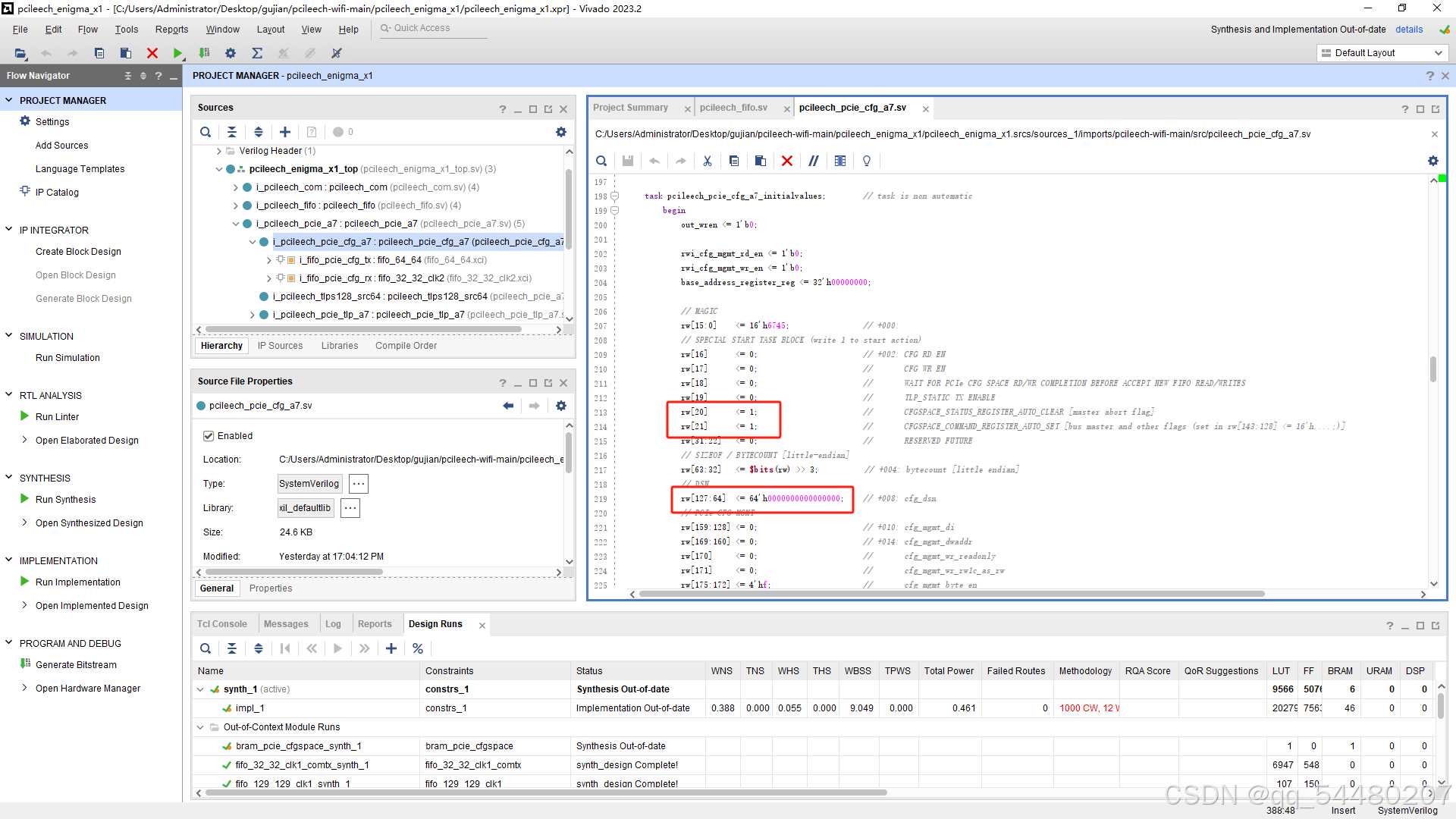

修改源码内容对其网卡信息（tlp和影子空间等等）：

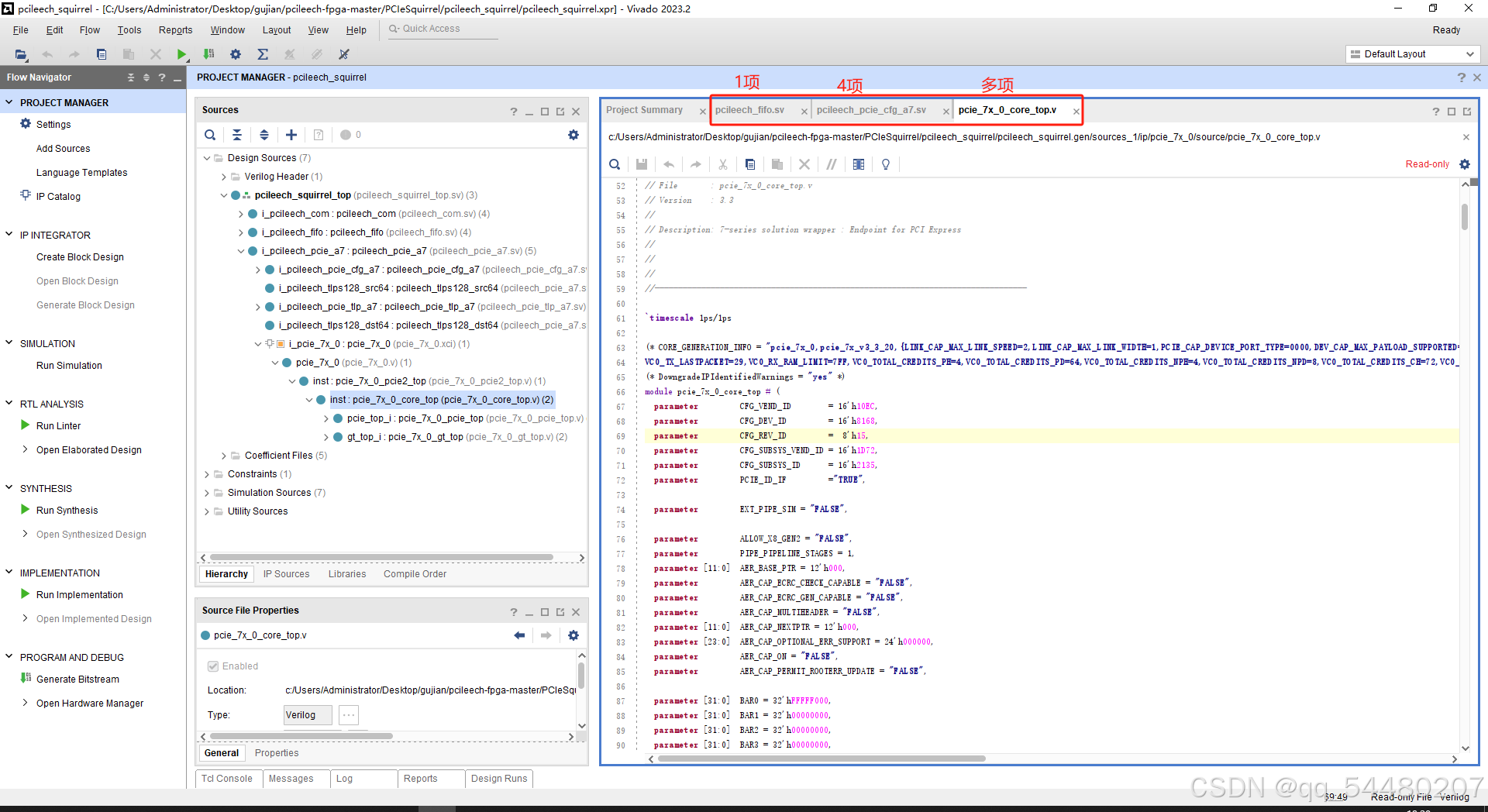

一项：

四项：

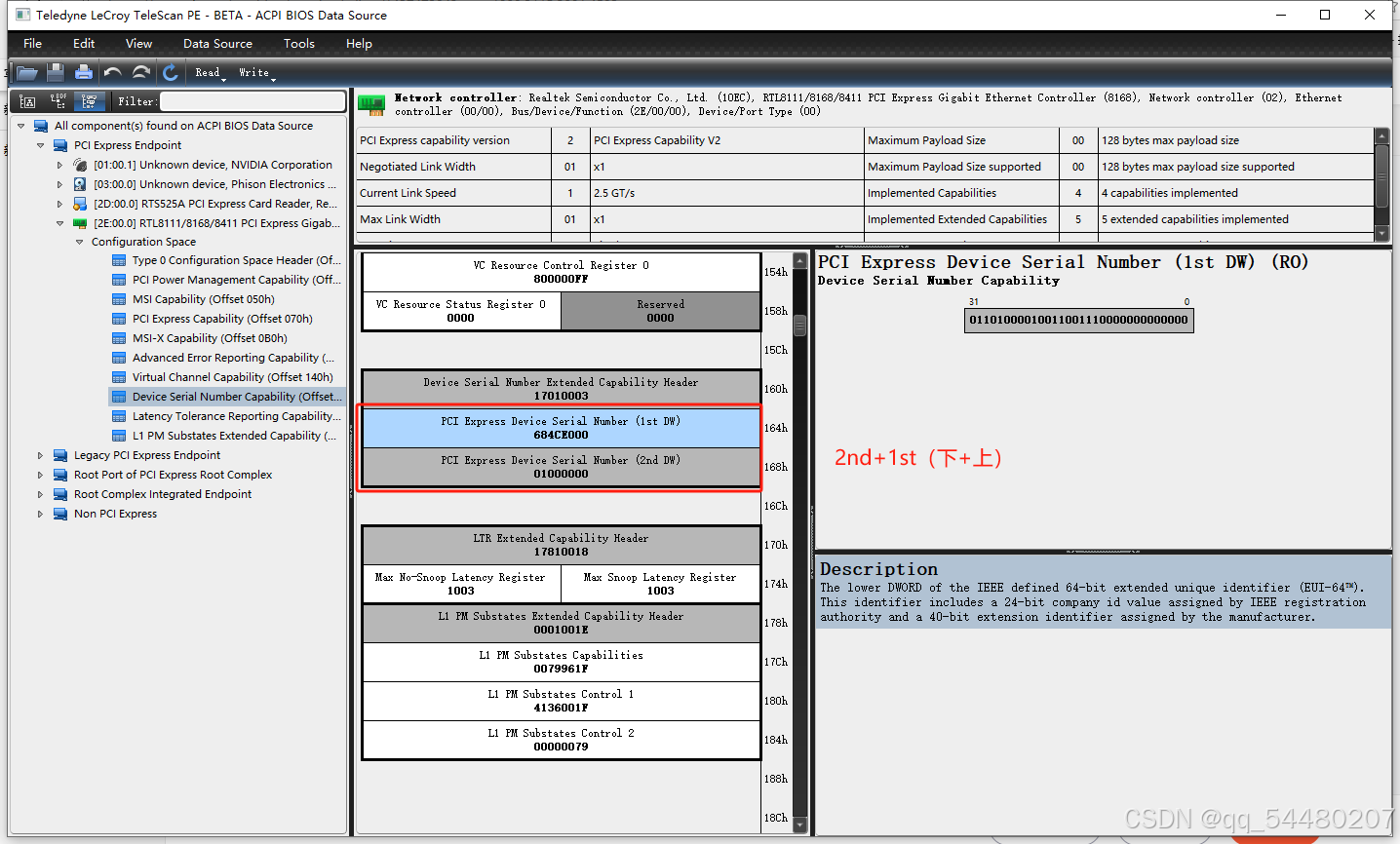

dns序列号参考：下+上

还有一项

多项：

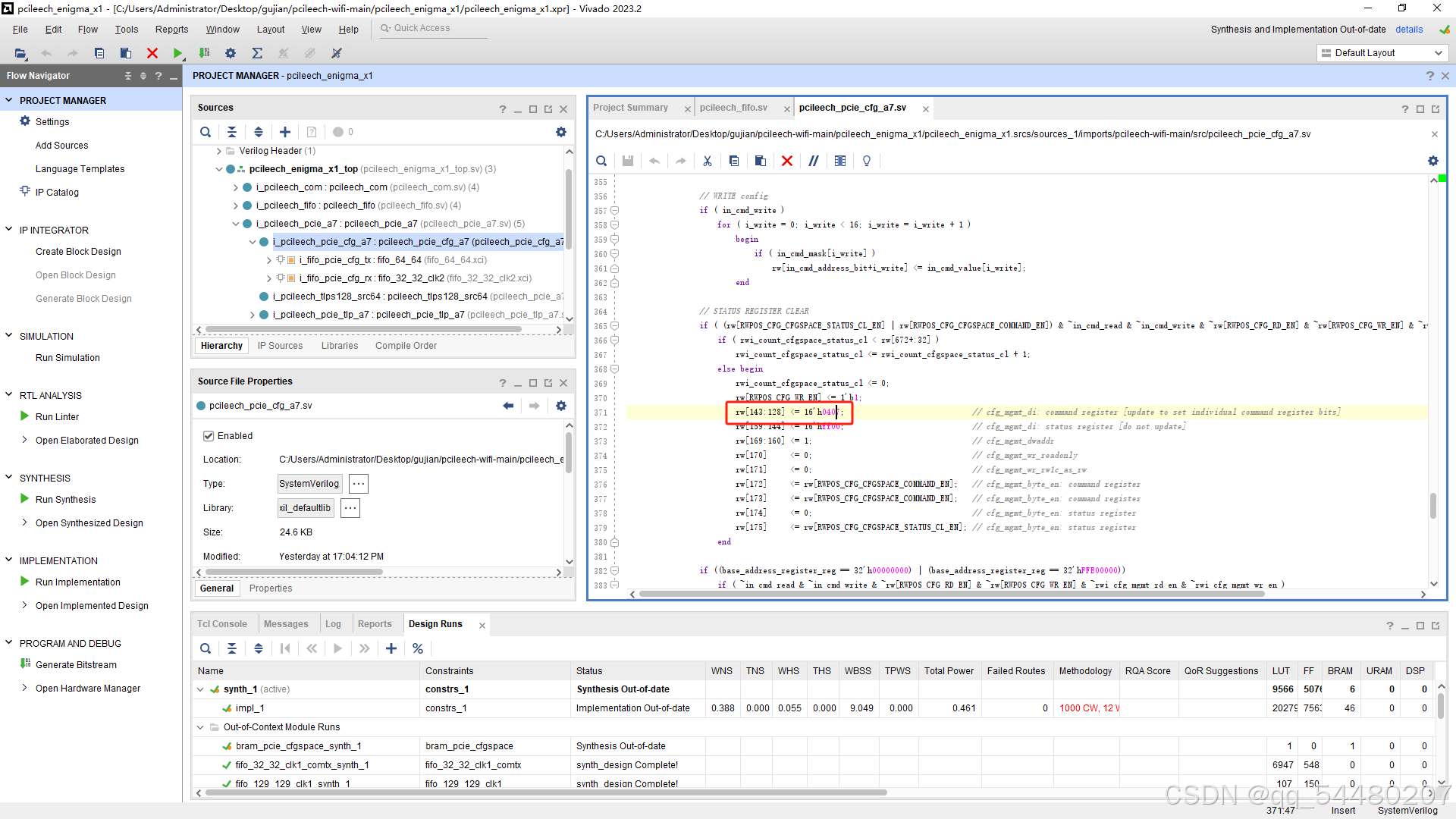

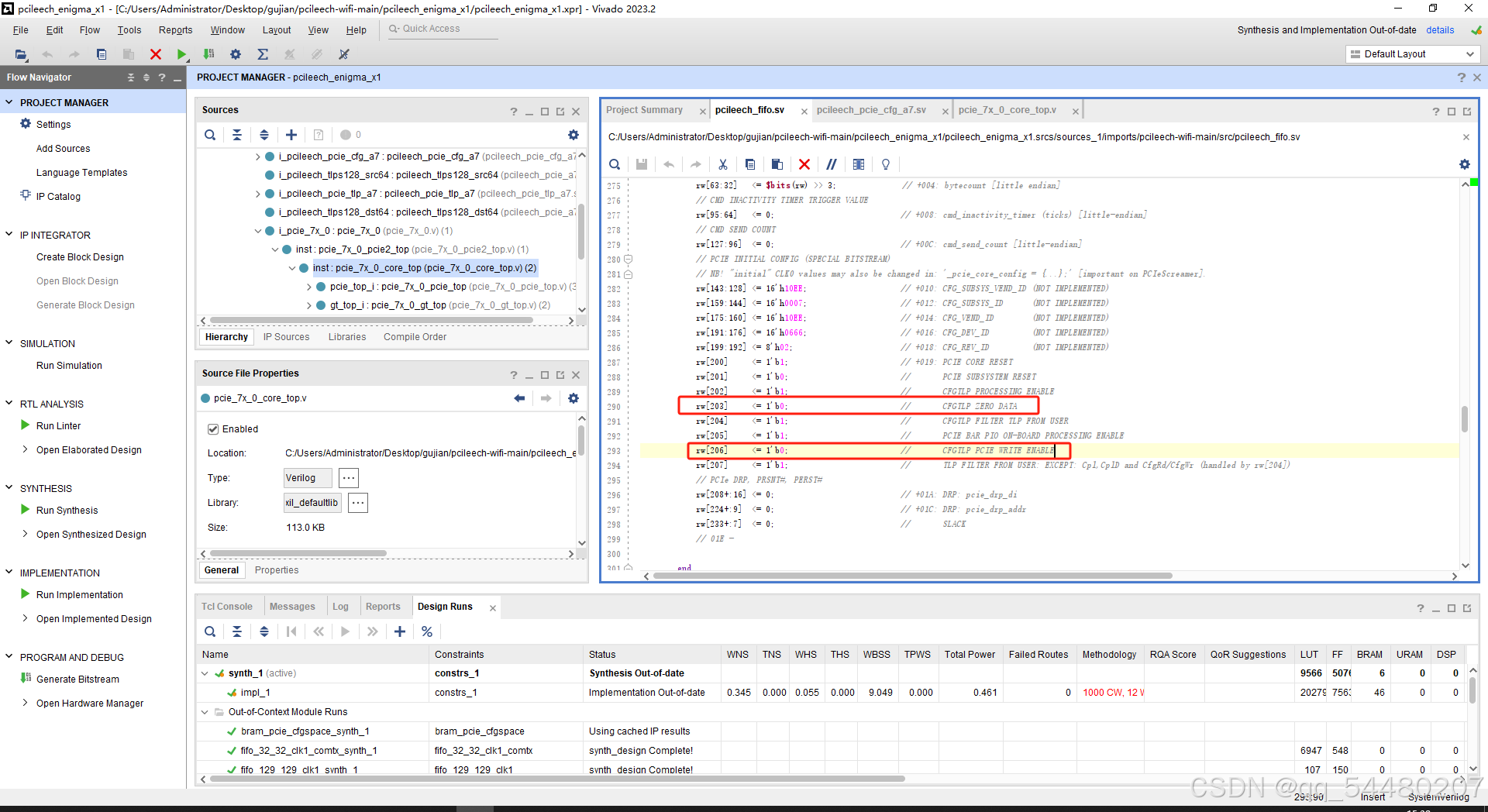

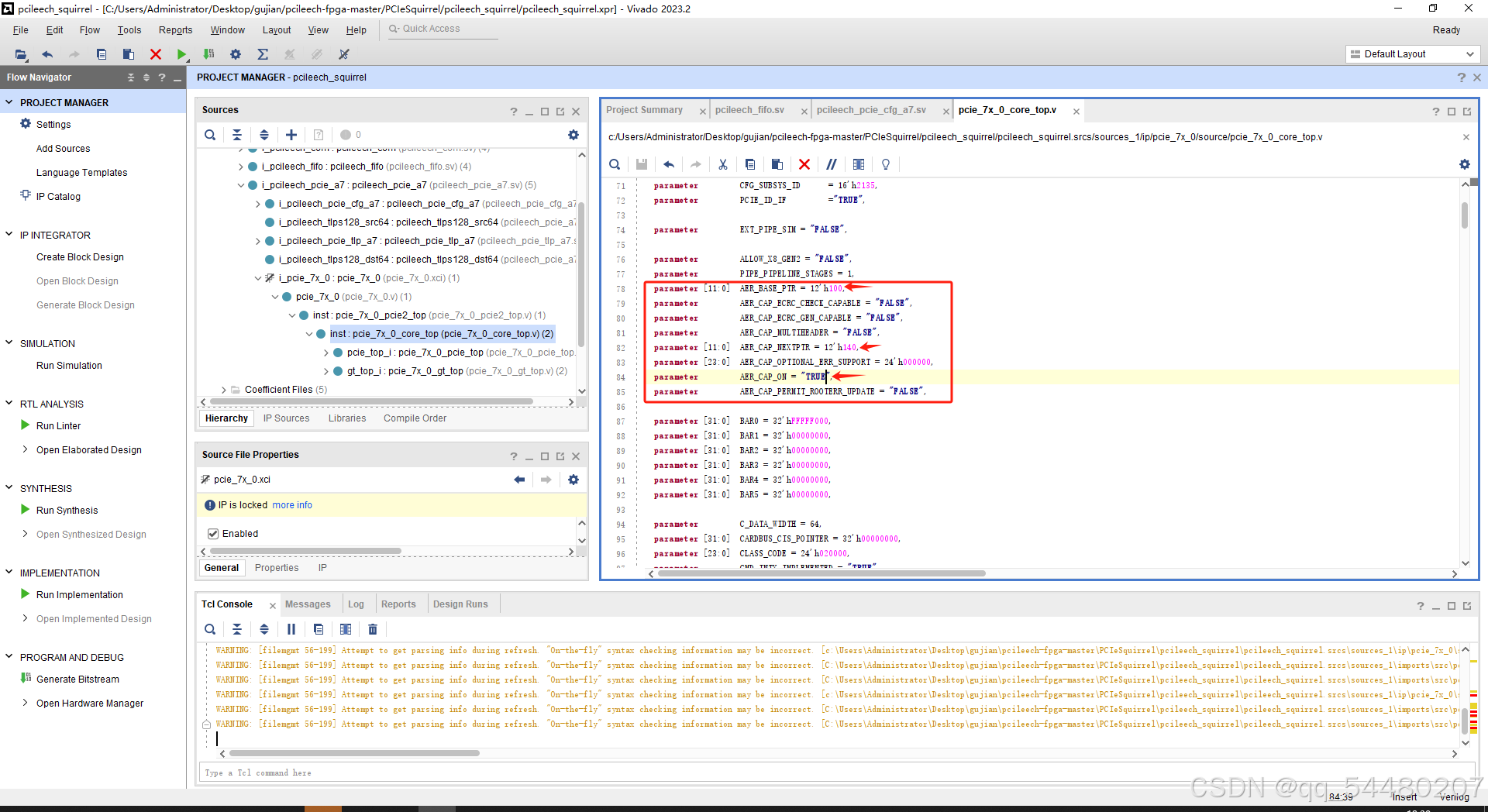

1.需要修改到的文件

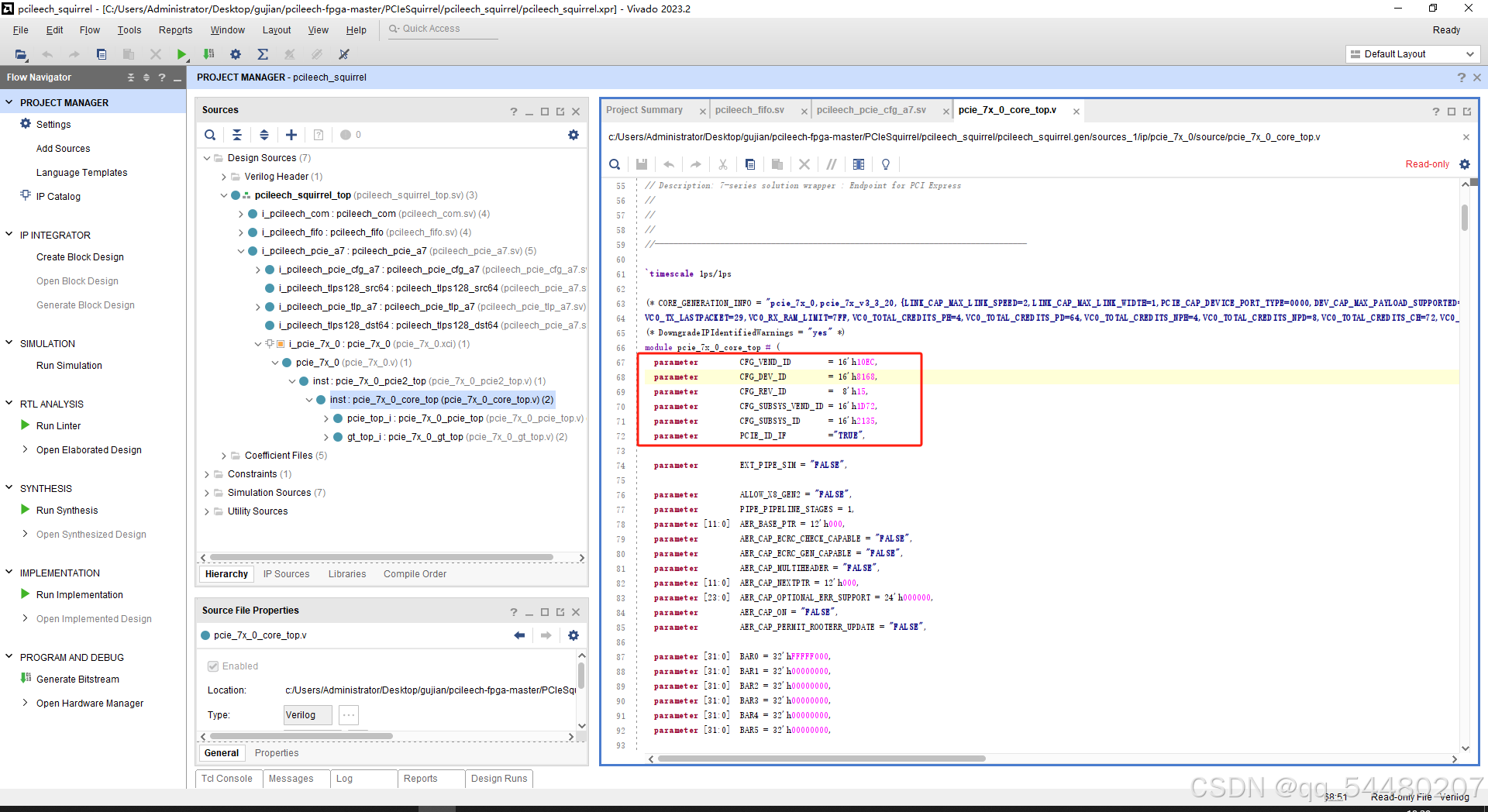

2.对其板卡信息

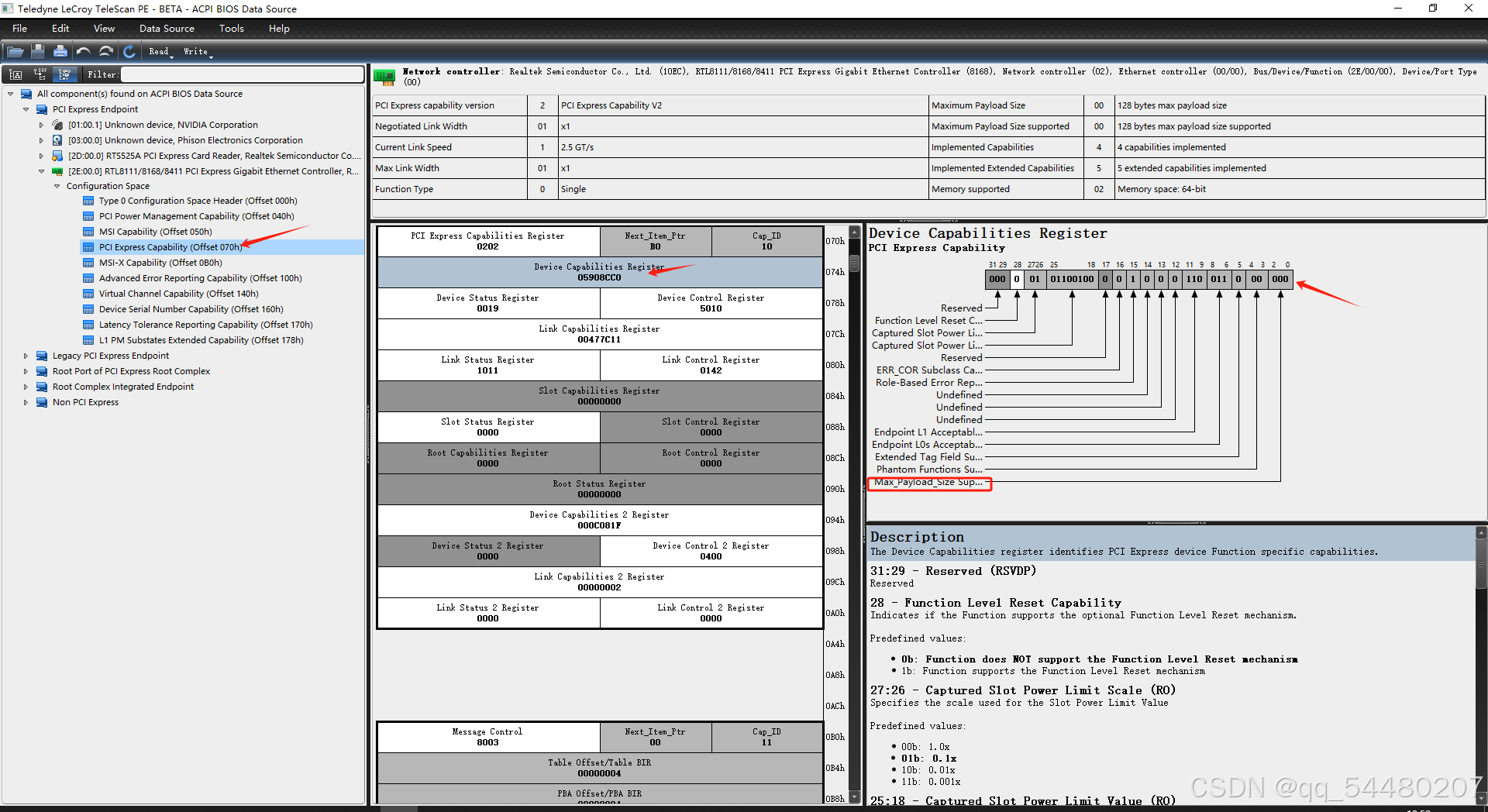

参考这个信息去修改，以下操作都是，参考这个telescan的网卡信息。

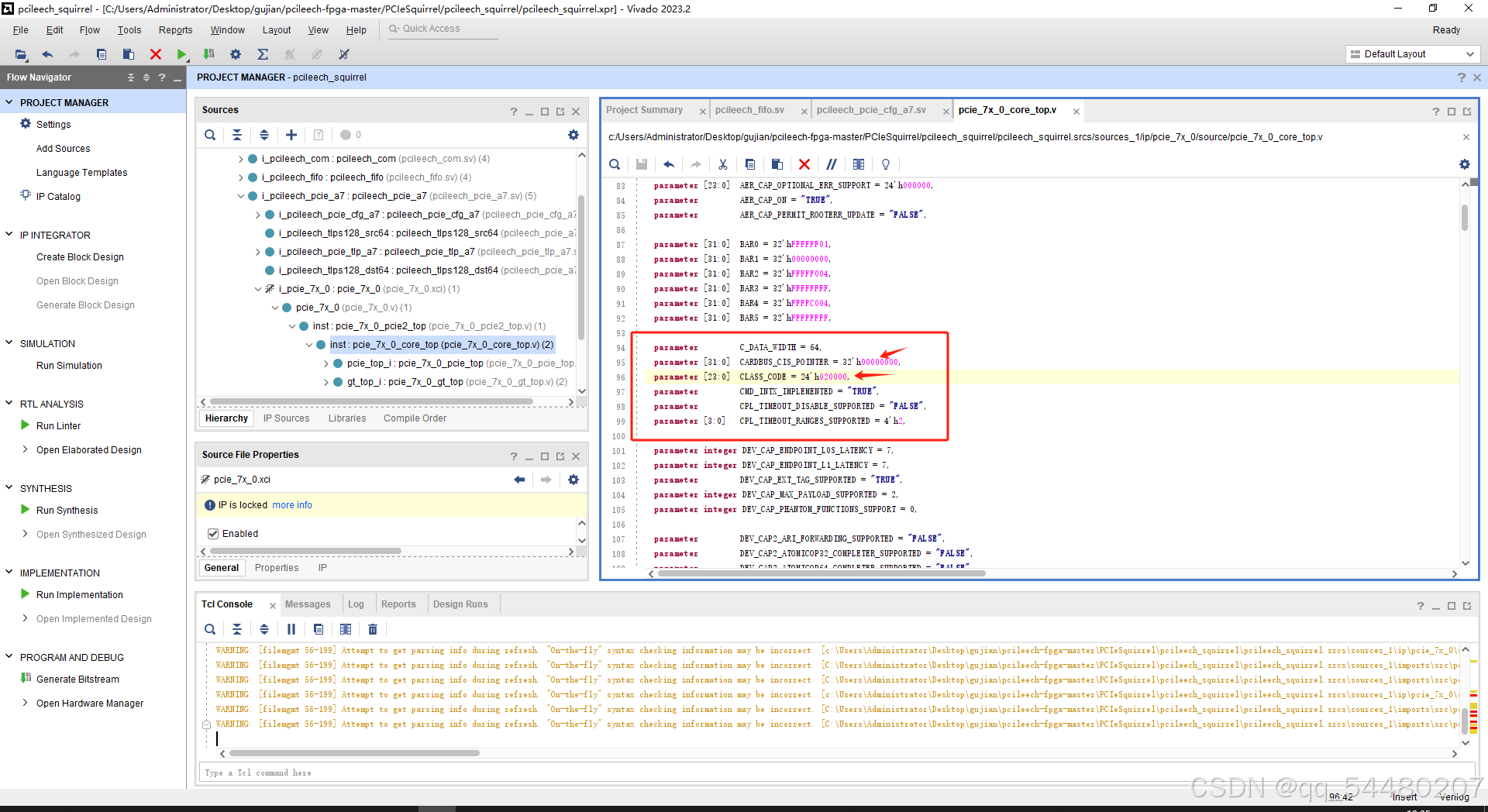

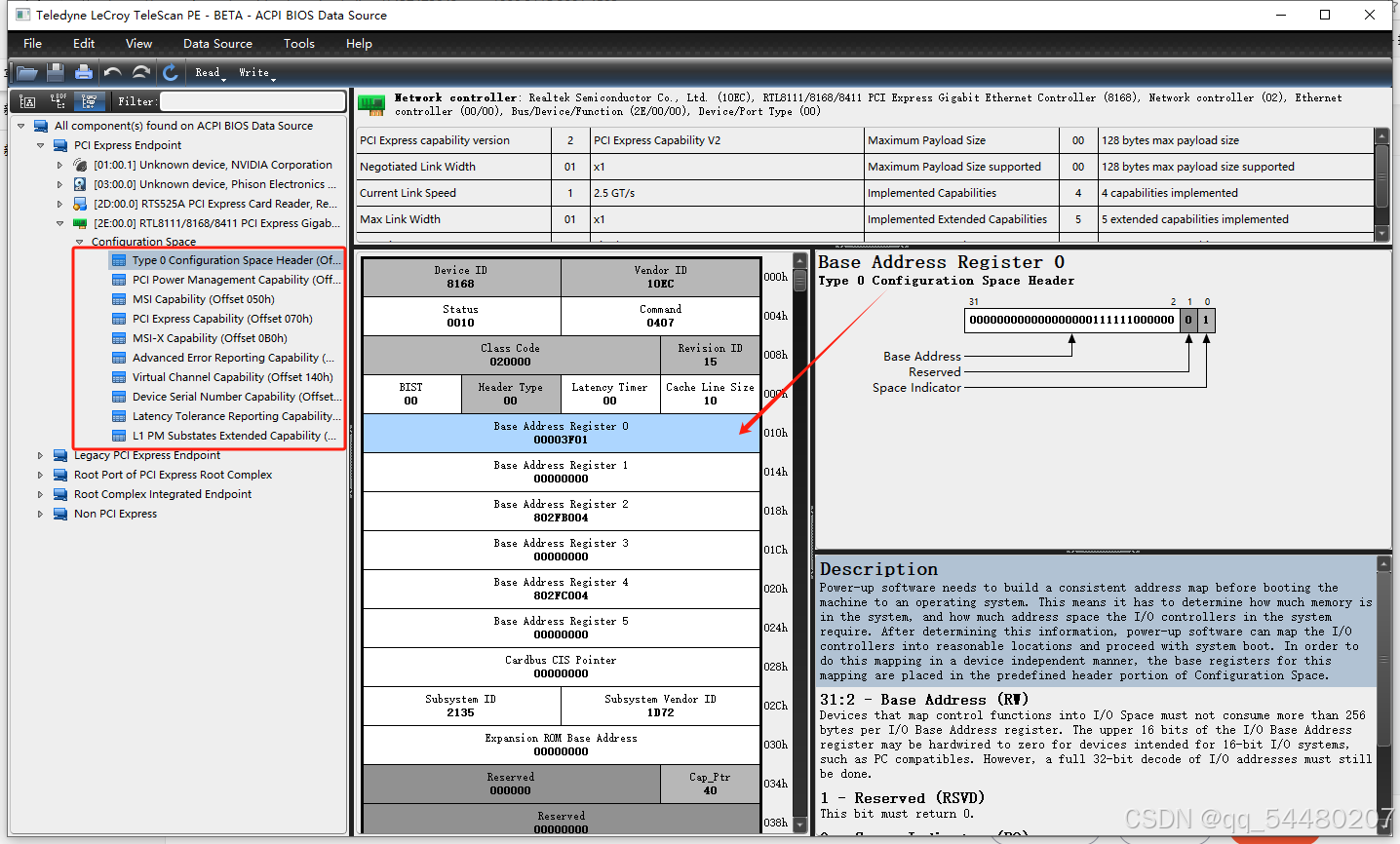

3.BASE地址是telesan里面的offset偏移地址

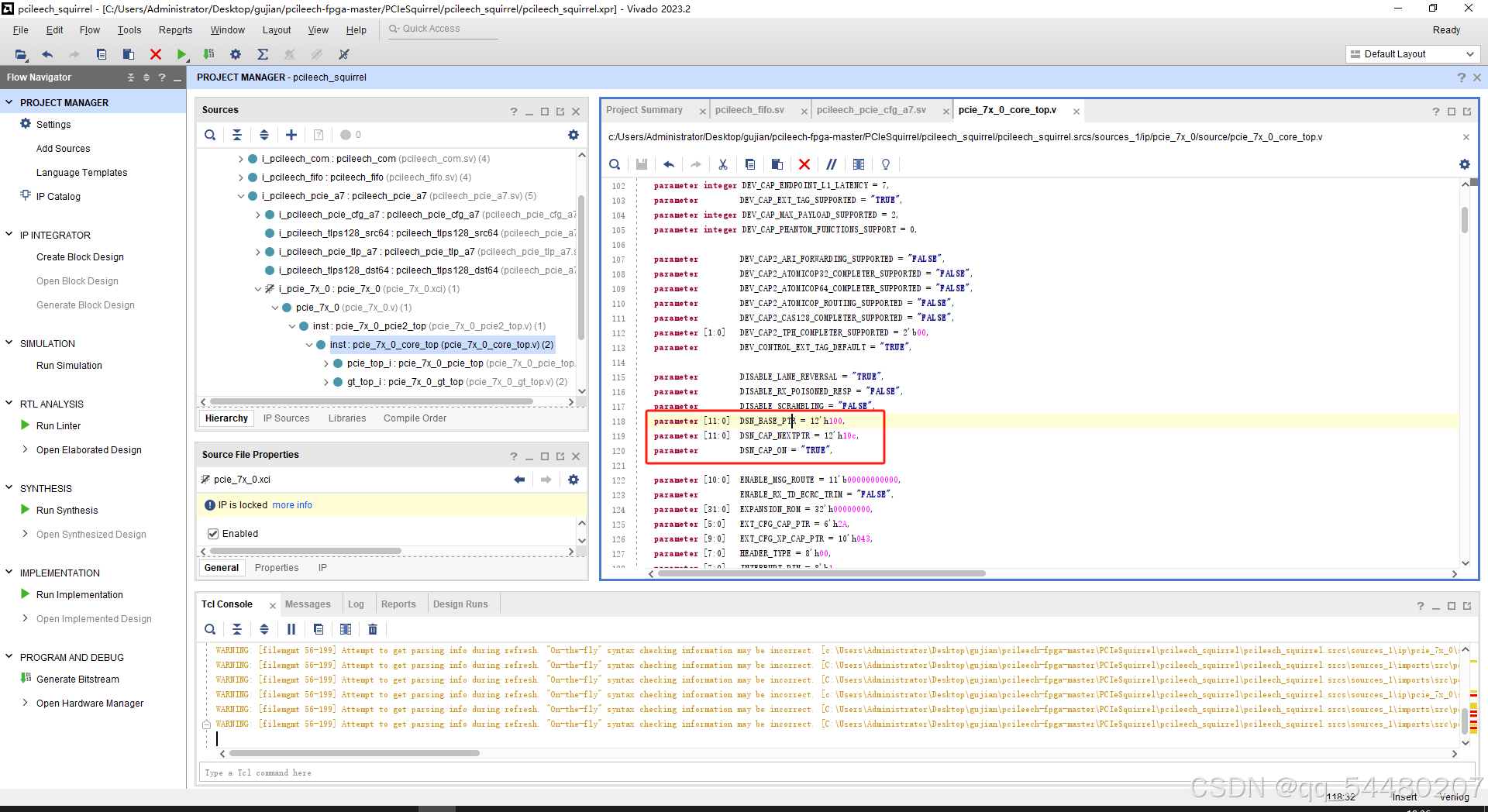

4.这里的转换要注意：

bar0 最后不是写1，1是代表IO，0是代表内存空间，要改0

bar2和bar4 后面是4或者C就是64位地址，那么bar3和bar5就要对应改为全F。

具体0、2、4前面几个F，把第一个参数最后一个1前的数字，全部转1后得到。

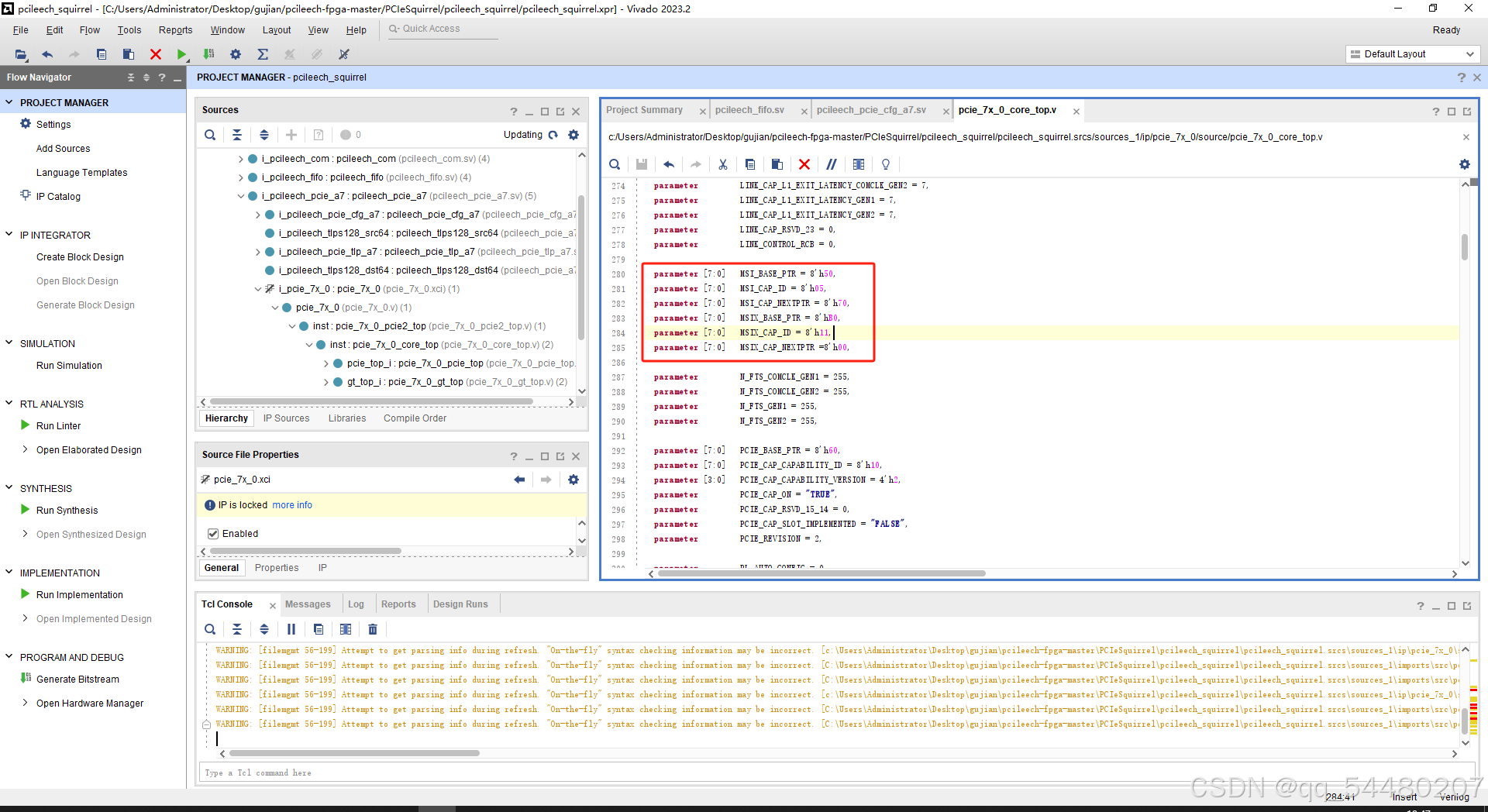

5.查找修改即可

6.查找修改即可

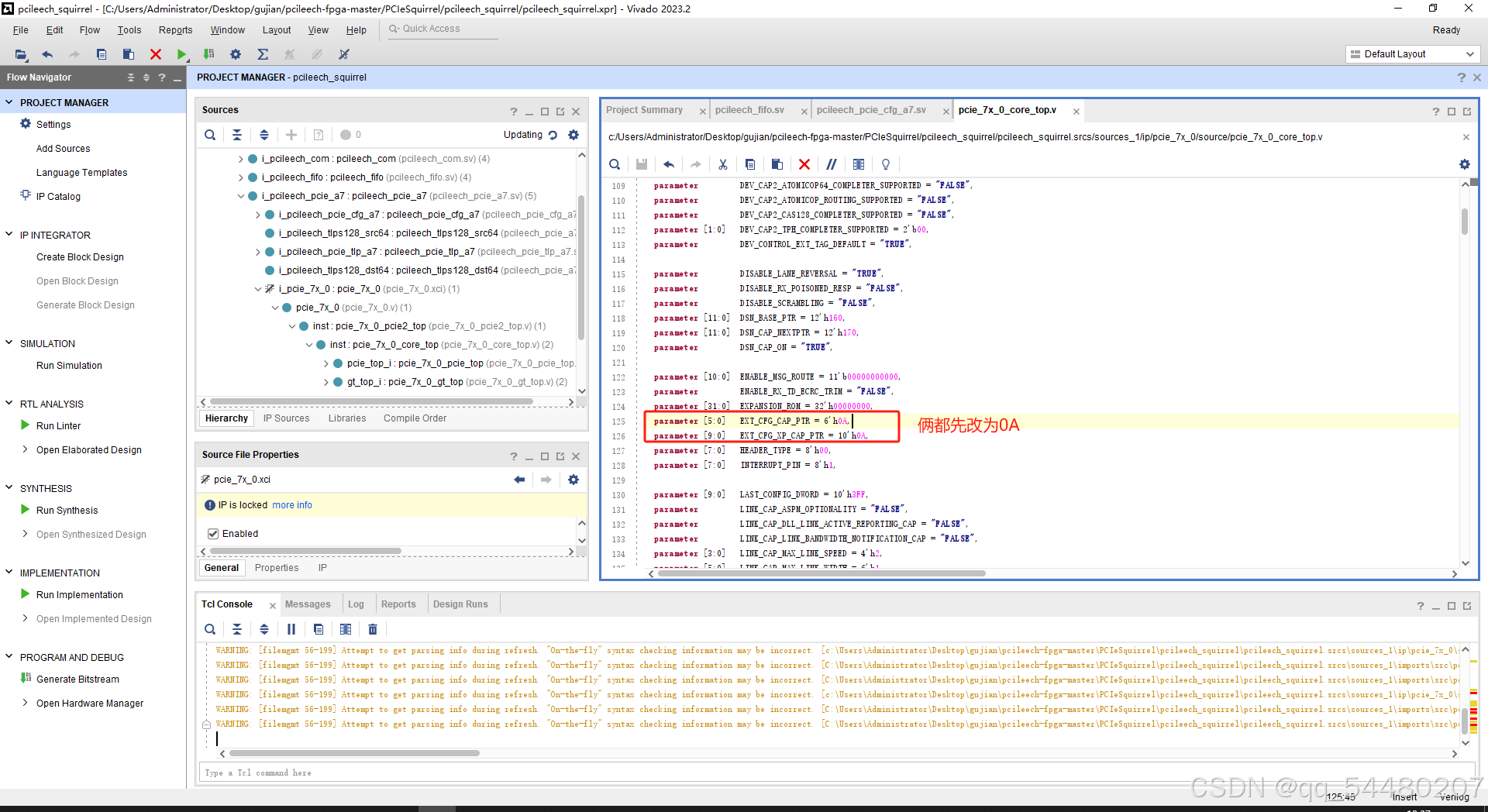

7.改为0A就可

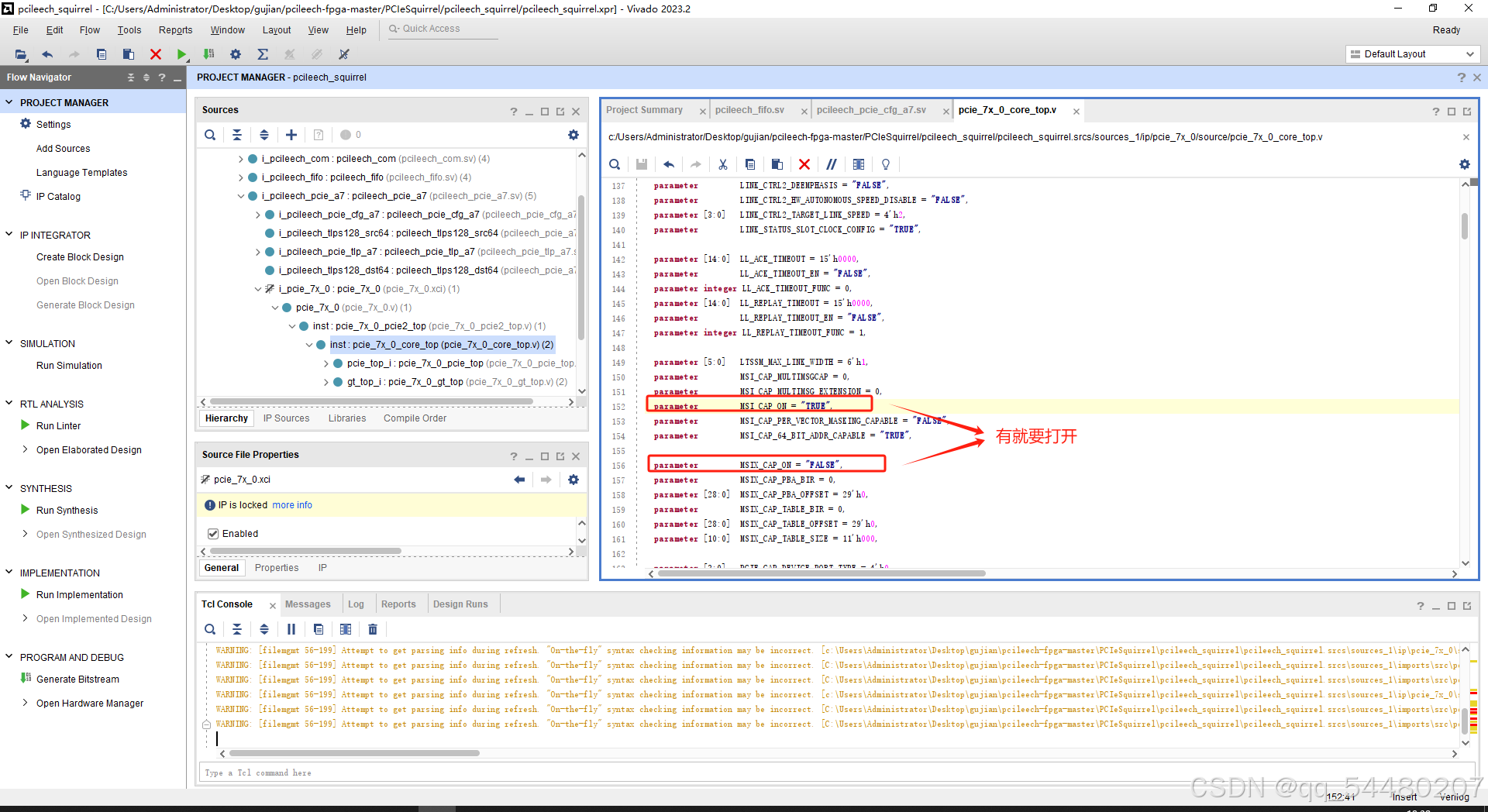

8.有就打开，TRUE

9.查找修改即可

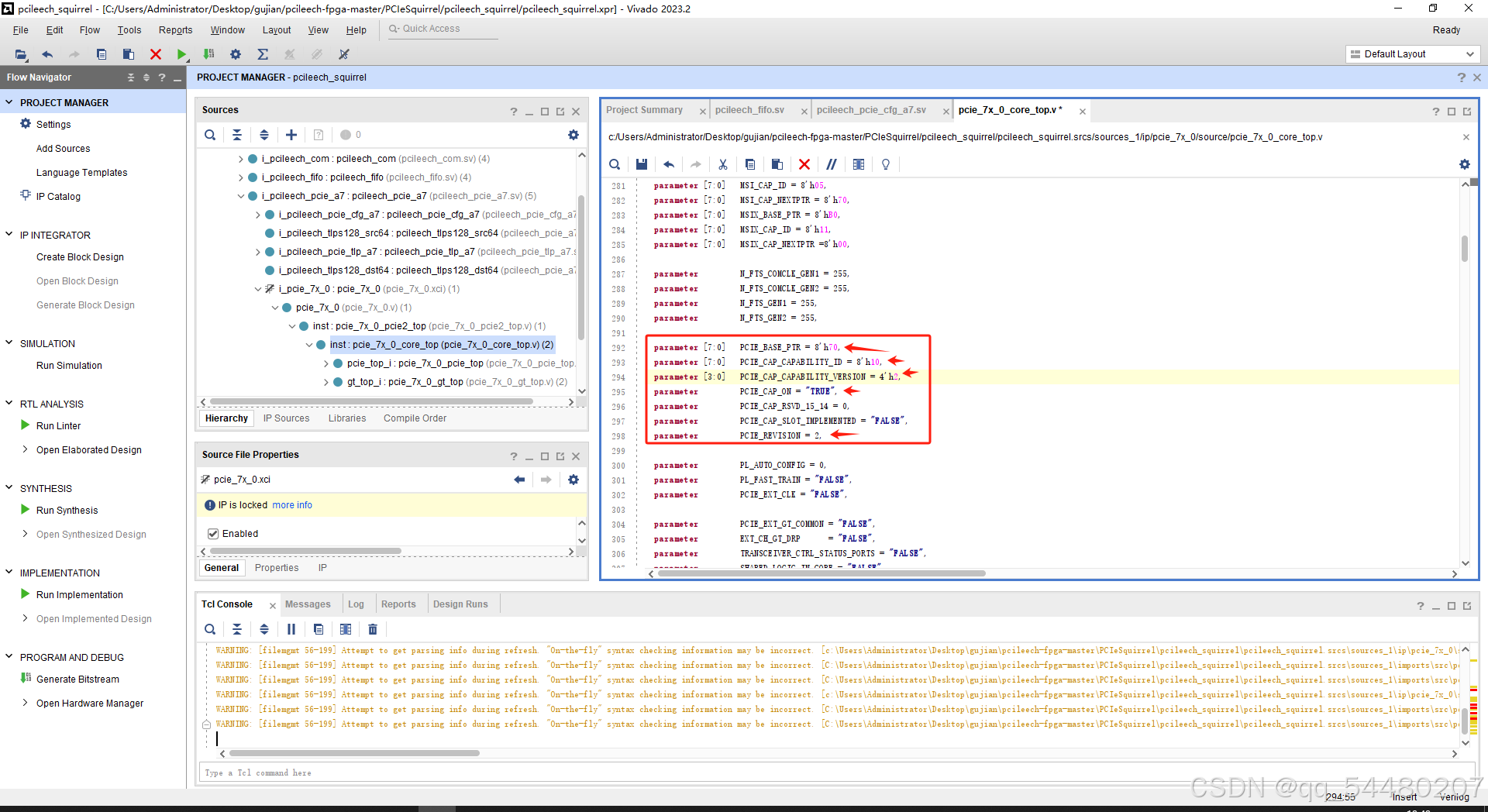

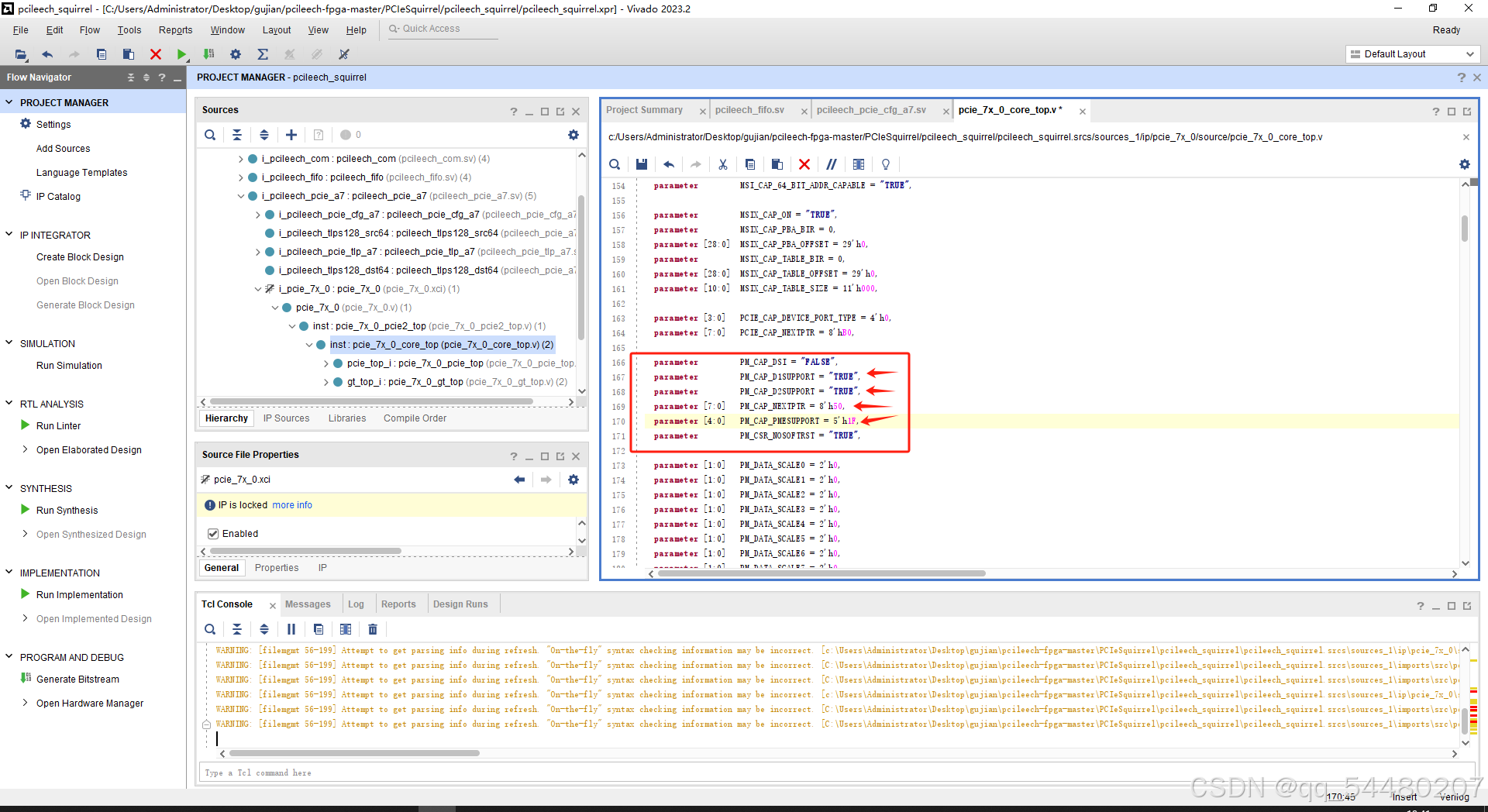

10.电源管理，查找修改即可

11.查找修改即可

12.看是否有此信息，有就修改

13.查找修改即可

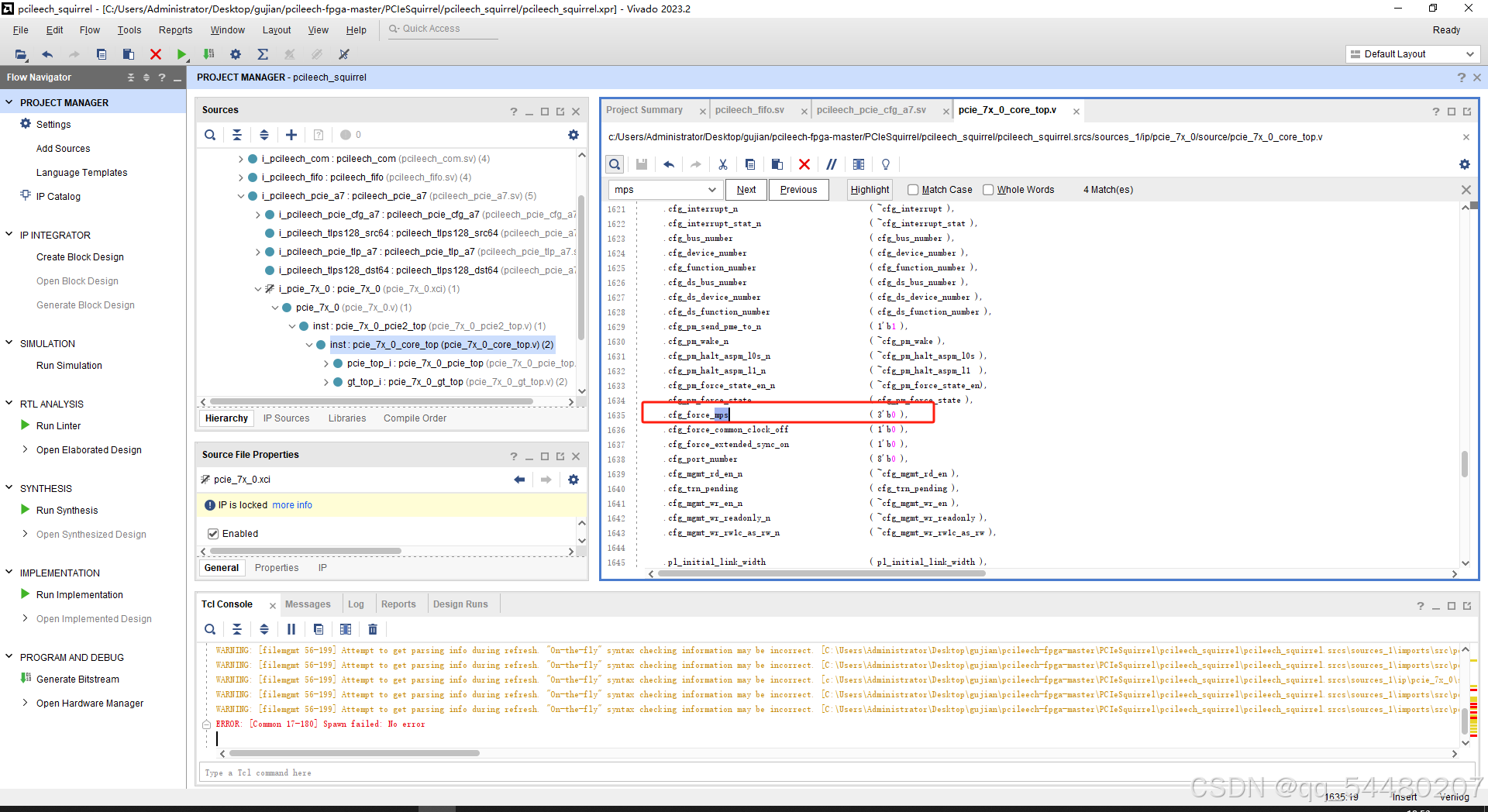

14.查找修改即可

15.改为TRUE

16.改为 000或者 010 等等，查看下面那个参数

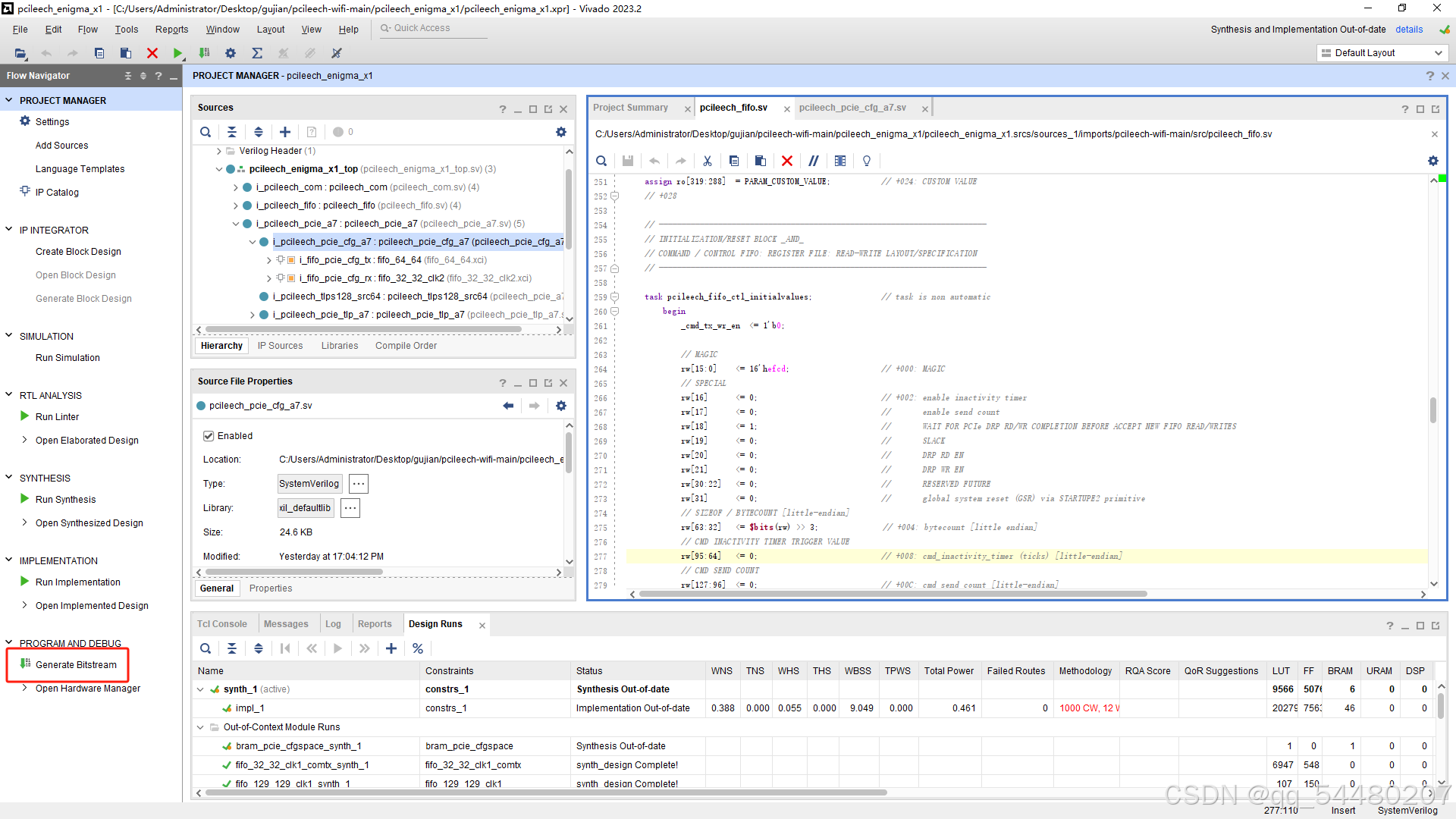

四、基本修改完成，导出

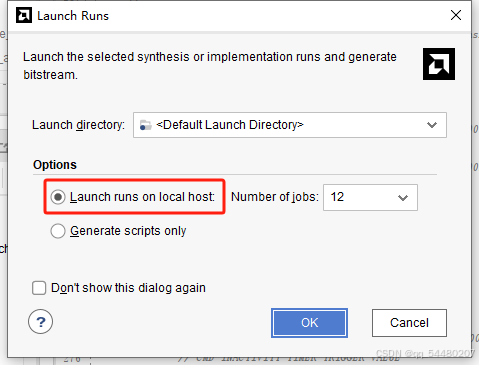

就选这个

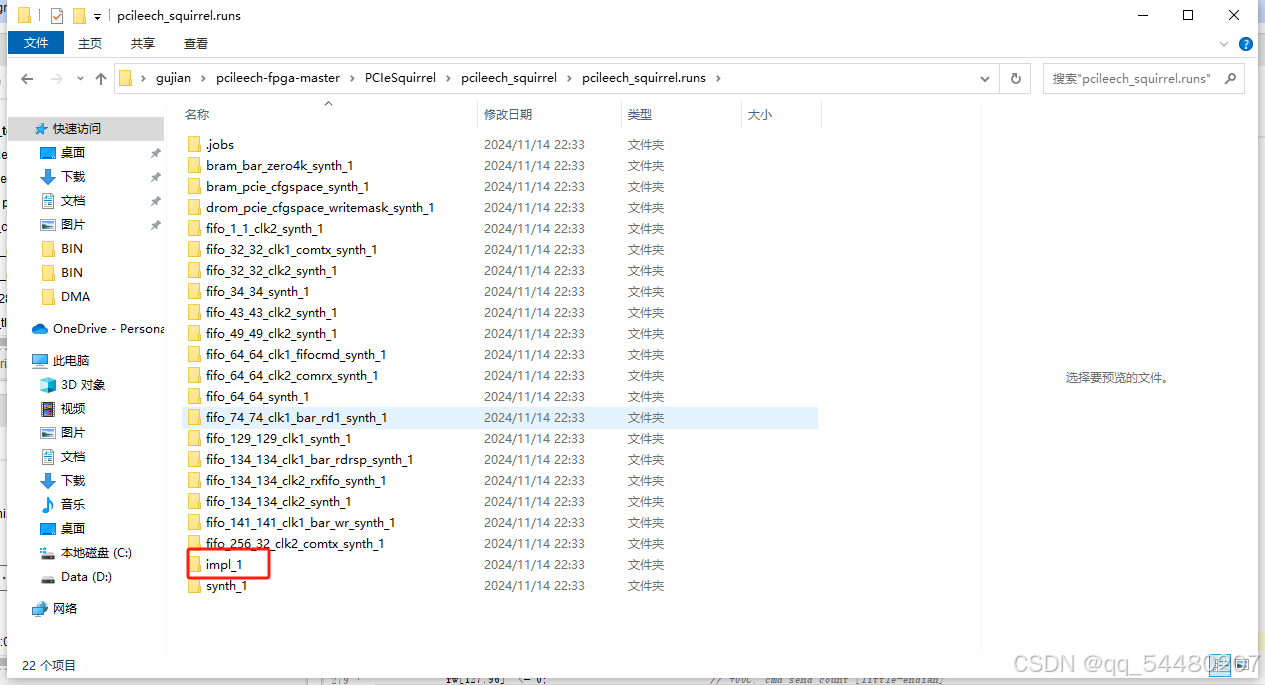

生成这个文件夹有bin文件，烧录即可。

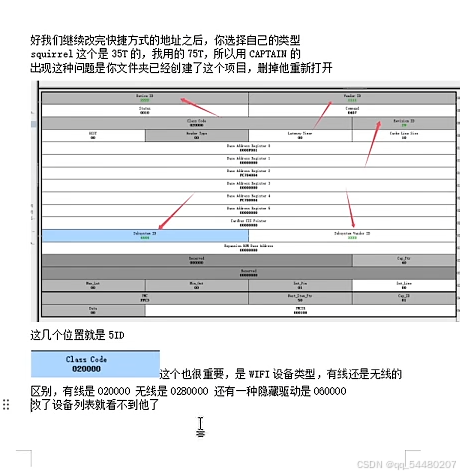

ps：class code的特殊用法，隐藏固件
