WiFi发展史
第一代,1997年最早出现的802.11标准。2Mbit/s 第二代,1999年出现的IEEE 802.11b标准(11Mbit/s)。 第三代,2002年左右推出的802.11g/a标准。( 54Mbit/s ) 第四代,从2007年推出的802.11n标准。(300Mbit/s )2x2 第五代, 从2012年推出即802.11ac标准。(867Mbit/s )2x2 第六代 , 2018年推出,常说的WiFi6 , 802.11aX标准。 (2.4Gbit/s ) 4x4

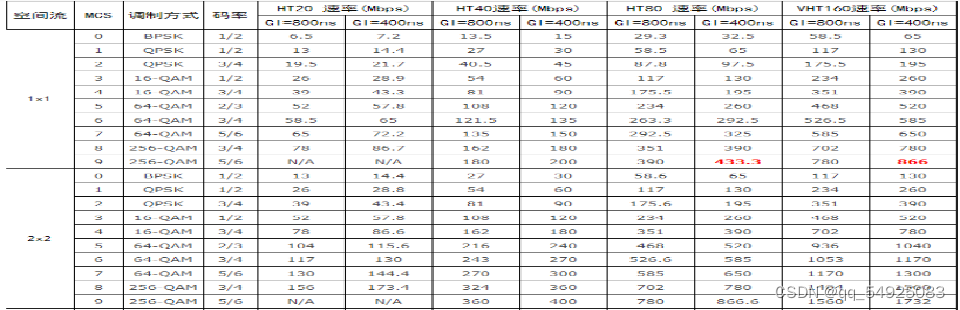

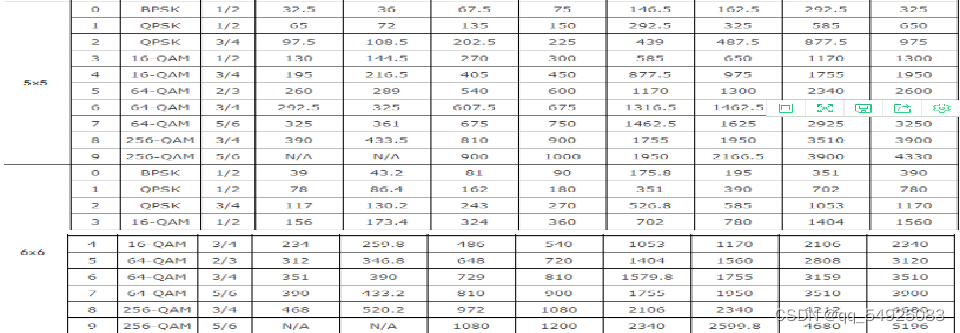

802.11AC速率表

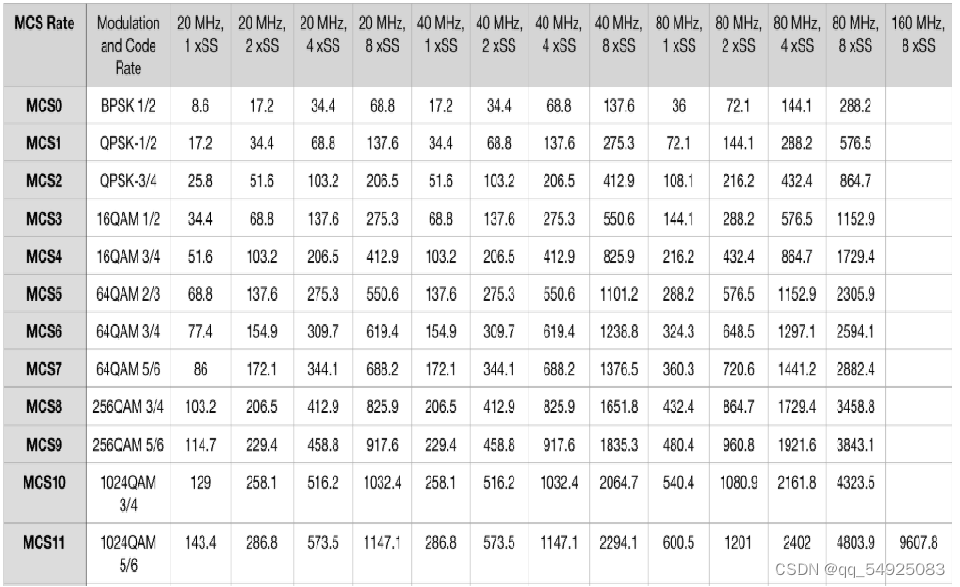

11AX速率表

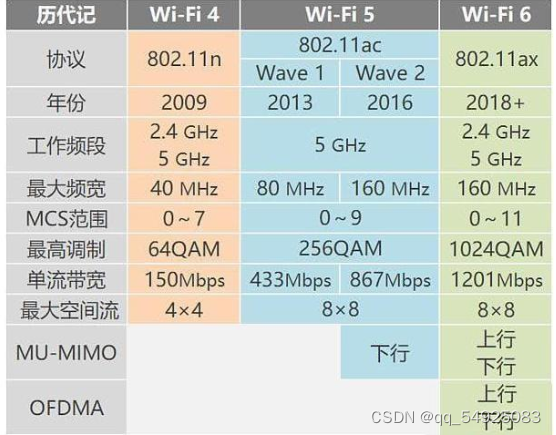

WiFi-4~WiFi-6的各项规格对比
WiFi-6不仅仅是上传下载速度的提升,还大幅度的改善了网络拥堵的情况,允许更多的设备连接至无线网络,并拥有一致的高速连接体验,而这主要归功于同时支持上行与下行的MU-MIMO 和OFDMA 新技术,还引进了BSS Coloring着色机制,标注接入网络的各台设备,同时对其数据也加入了对应标签,传输数据时也就有了对应的地址,直接传输到位而不会发生混乱。

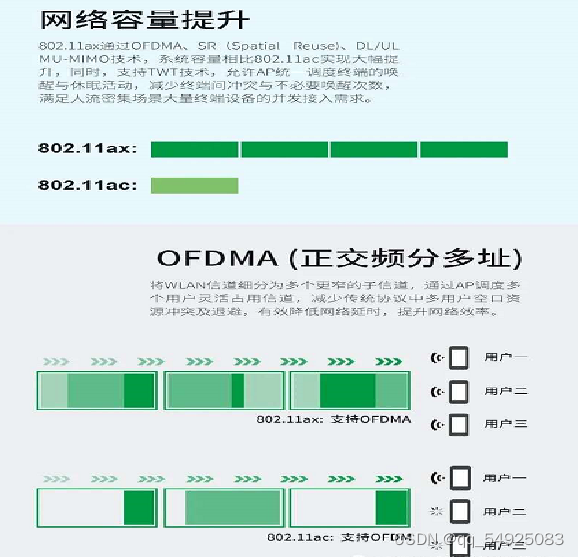

WiFi6 OFDMA技术
简单来说,在 WiFi 5 上,每台设备在使用时,哪怕数据量再少,都需要占据一个信道,在很大程度上浪费了资源。而通过 OFDMA,则允许多个设备在同一个信道上进行传输,让信道利用率更高。需要说明的一点是,要享受这个拥堵的网络,并不需要说连入的设备都支持 WiFi 6,只要你所使用的设备支持 WiFi 6 的,就能从众多用户中体验更好的网络。

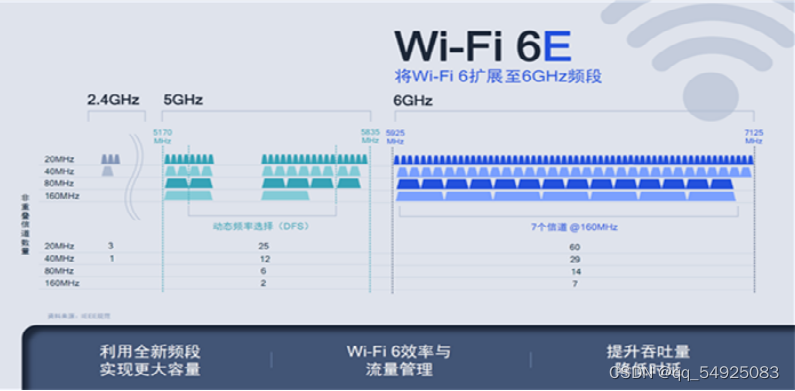

WiFi 6E
关于Wi-Fi6的种种都已了解的差不多了,那后冒出来的Wi-Fi6E和Wi-Fi6+又有何不同呢?
1. Wi-Fi6扩展至了6GHz频段(频谱资源更丰富),也就是可以在2.4GHz、5GHz、6GHz三个频段上同时工作。
2. 6GHz频段范围5925-7125MHz,包含7个160MHz信道、14个80MHz信道、29个40MHz信道、60个20MHz信道,容量更大,吞吐量大幅提升,时延也更低
WIFI测试仪器的分类

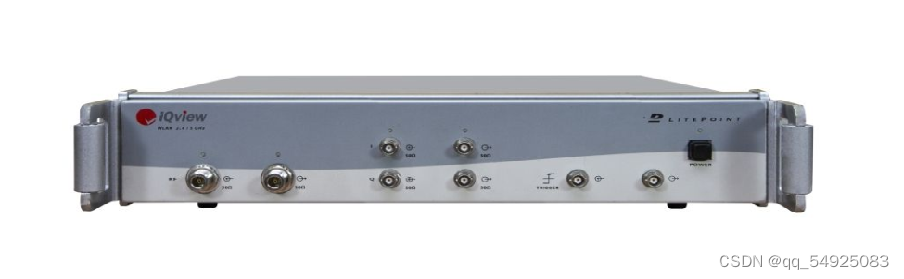

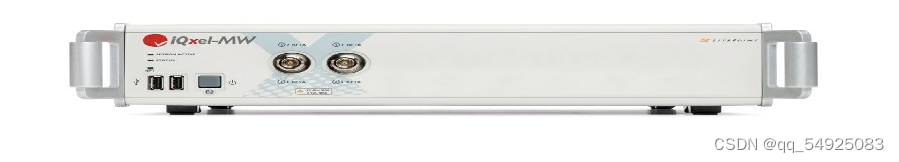

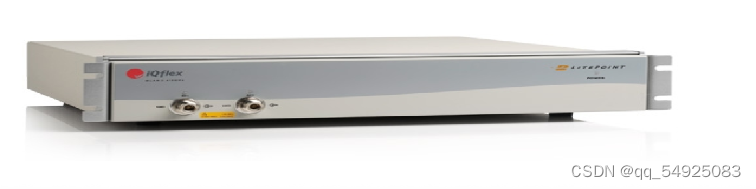

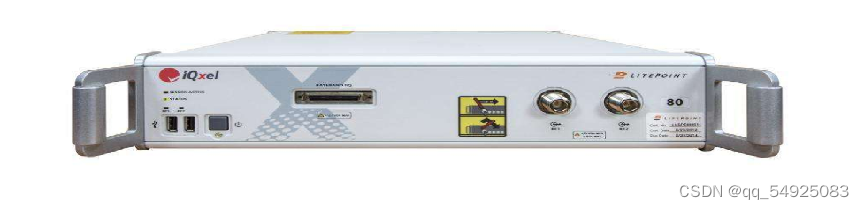

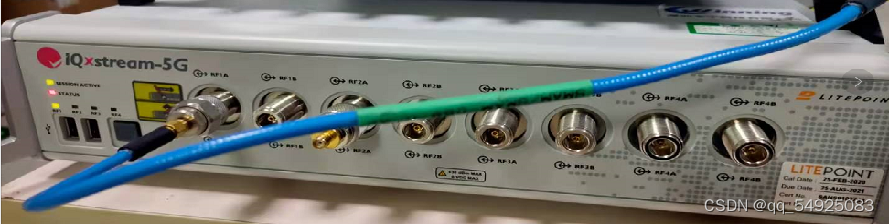

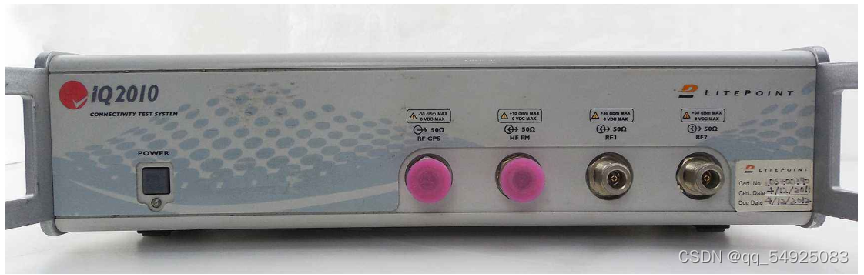

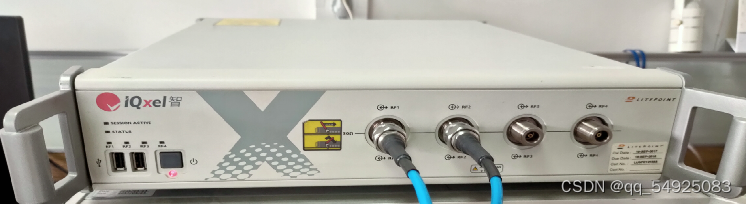

IQ系列(Litepoint)

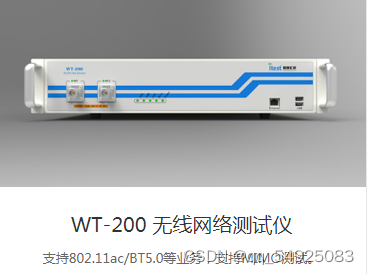

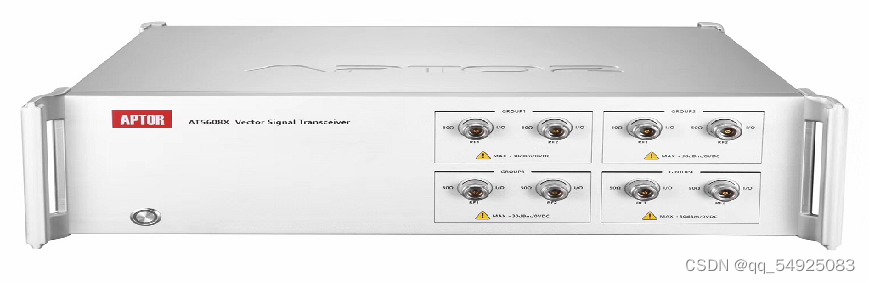

爱普特华讯

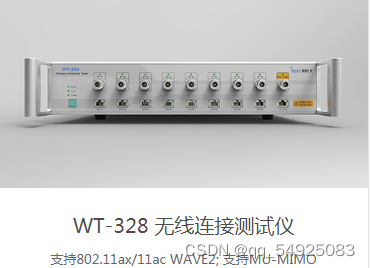

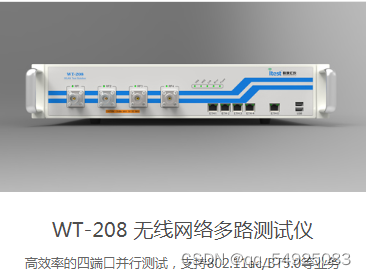

极致汇仪

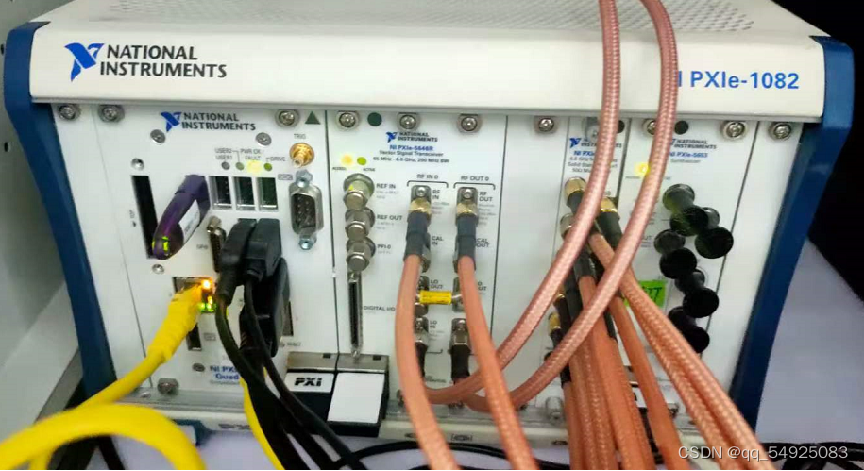

NI

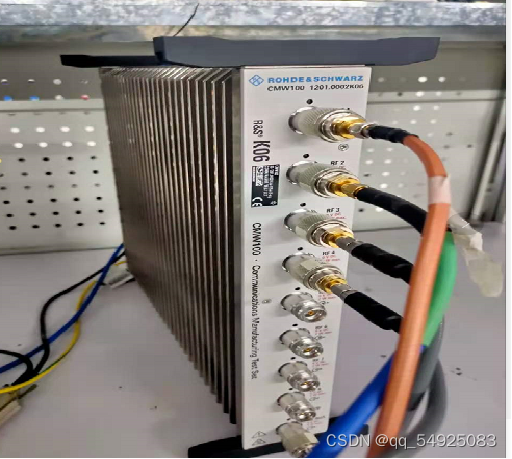

罗德与施瓦茨
常见WiFi芯片制造商和品牌
WiFI信号工作频率

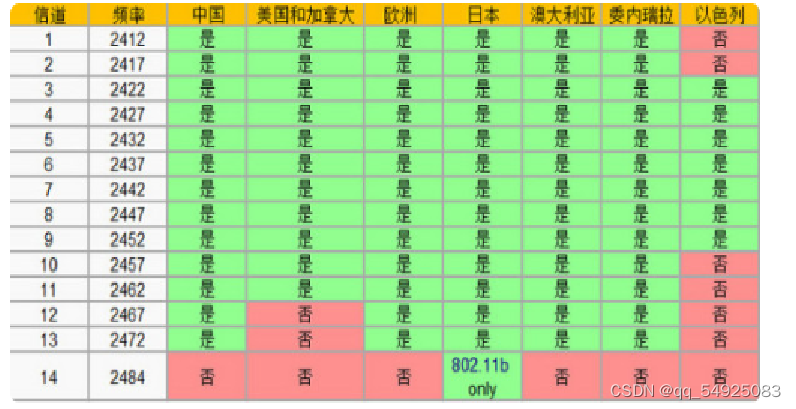

2.4G(2412-2484) 国内信道:2.412 ~ 2.472 GHz:13个信道

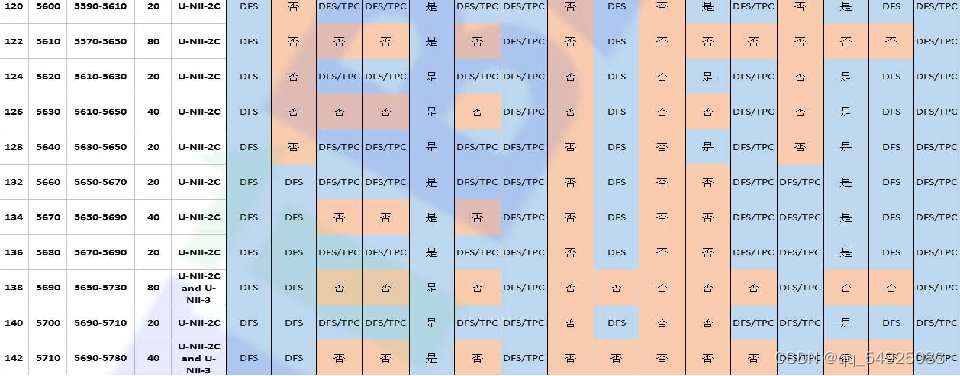

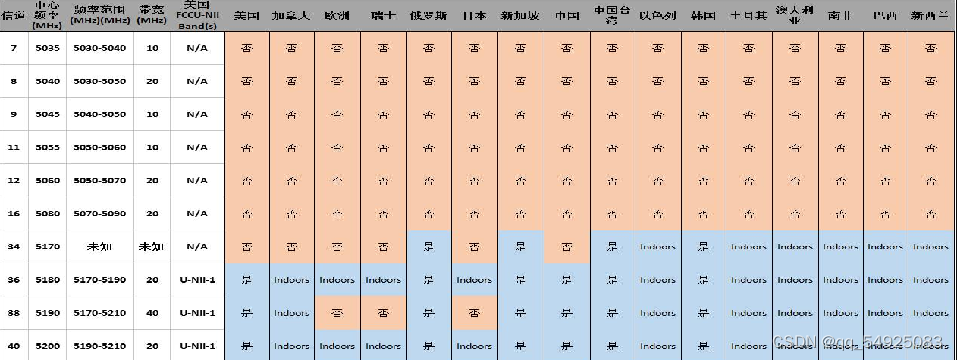

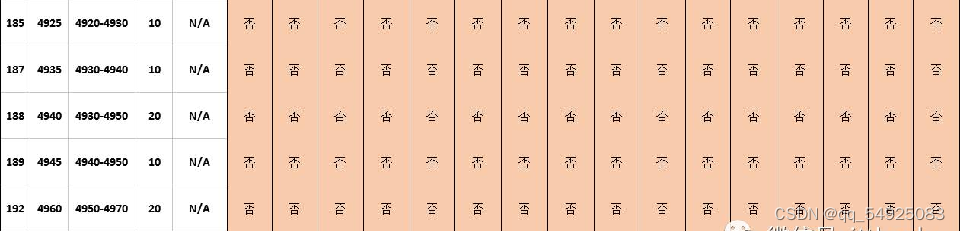

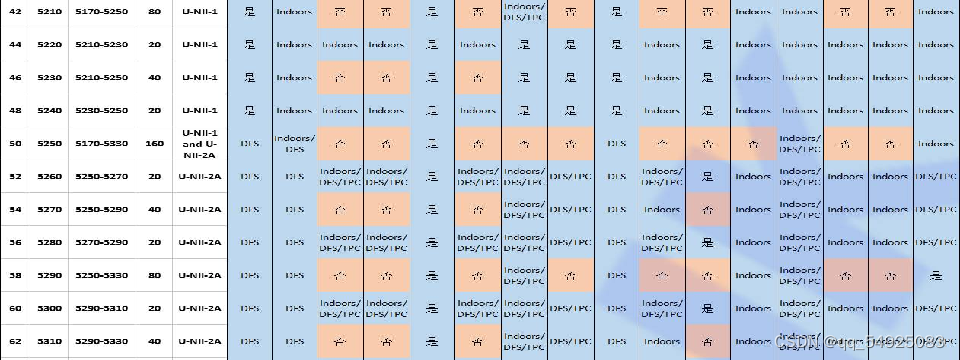

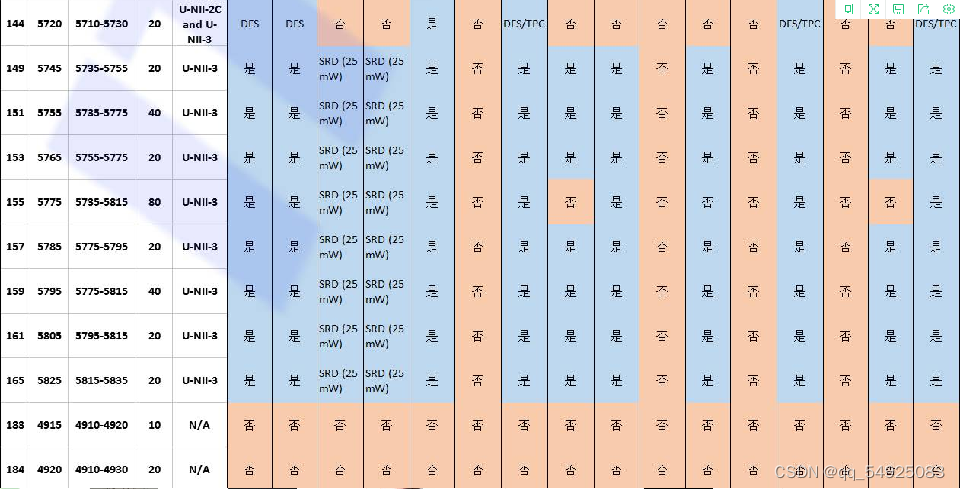

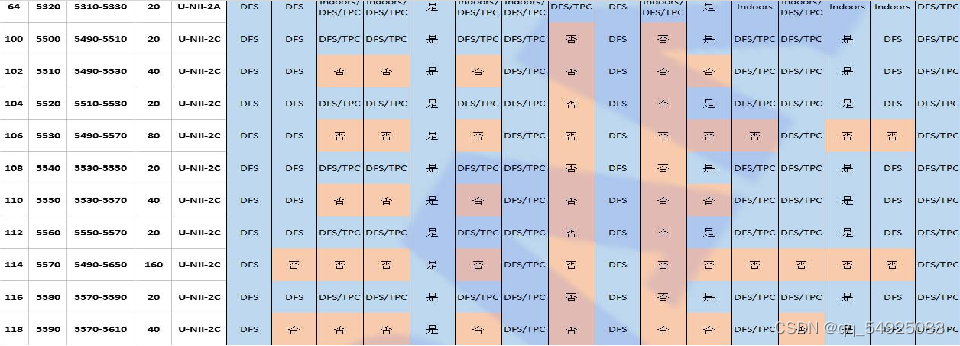

5G WiFi (5180-5825) 共45个信道,不含拓频信道。 国内常用信道,5.8G频段。 可用信道为:149、153、157、161、165
5G WiFi 可分为三段(低频 中频 高频) 低频:5180-5320(36-64信道) 5.2G 中频:5500-5720(100-144信道) 高频:5745-5825 (149-165) 5.8G

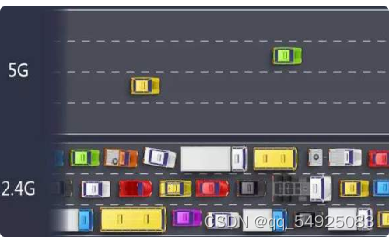

2.4G WiFi和5G WiFi的 特点
2.4G WiFi: 优点:较5G相比,信号好,穿透能力强。 缺点:2.4G信号频宽较窄,家电、无线设备大多使用2.4G频段,无线环境更加拥挤,干扰较大。
5G WiFi: 优点: 5G信号频宽较宽,无线环境比较干净,干扰少,网速稳定,且5G可以支持更高的无线速率和带宽。 缺点: 5G信号频率较高,在空气或障碍物中传播时衰减较大,穿透力差,覆盖距容离一般比2.4G信号小。
WiFi 测试技术参数
POWER 发射功率
EVM 矢量误差
MASK 频谱模板
PPM 频偏
RX 接受灵敏度

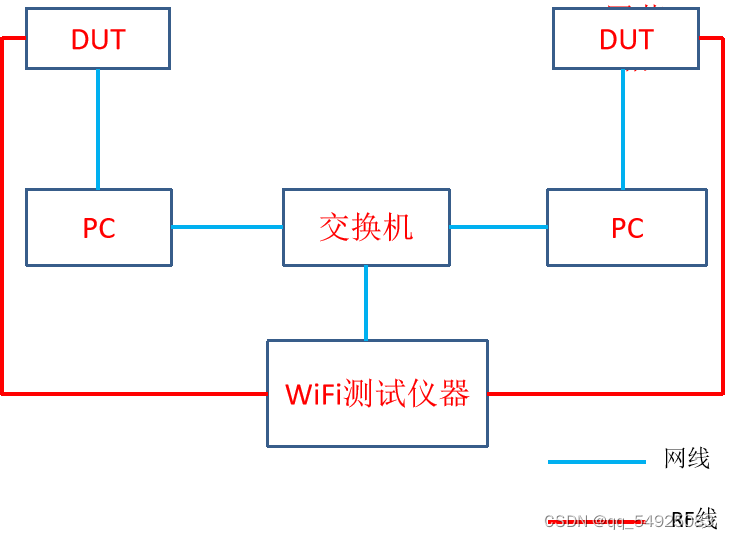

IQ系列仪器WiFi 测试拓扑图
这就是个人对WIFI理解,希望大家喜欢
