网络学习：数据链路层Ethernet II协议详解

前言：

        Ethernet II协议位于数据链路层，其包含MAC地址、数据类型和上层的数据报。

一、MAC地址格式

组织唯一标识符（OUI）24bit			厂商分配（EUI)
I/G	G/L	22bit	24bit

组织唯一标识符（OUI）：

        由IEEE（电气和电子工程师协会）分配给厂商，它包含24位。厂商再用剩下的24位（EUI，扩展唯一标识符）为其生产的每个网卡分配一个全球唯一的全局管理地址。

I/G（Individual/Group）：

        如果I/G=0，则代表单播地址，如果I/G=1，则代表多播地址.

G/L（Global/Local，也称为U/L位）：

        如果G/L=0，则是全球唯一的全局管理地址，由IEEE分配；如果G/L=1，则是本地管理地址，是网络管理员为了加强自己对网络管理而指定的地址。

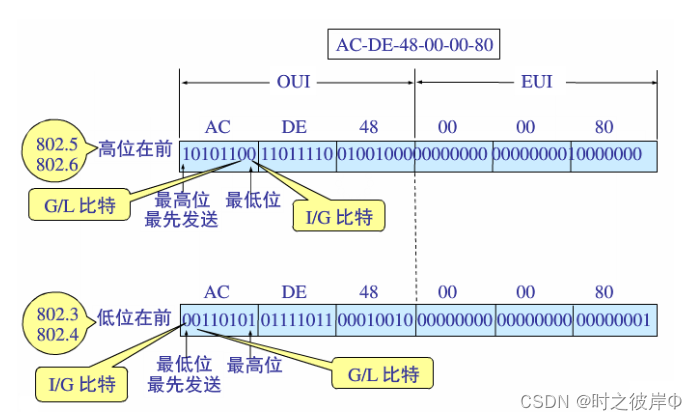

对于I/G和G/L的位置：有两种说话，一种是在Mac地址第一字节的第1和第2位。另一种是在Mac地址第一字节的第8和第7位

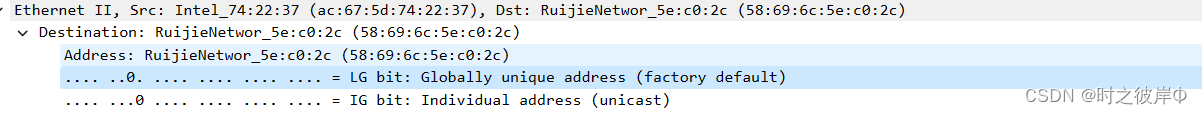

        而Wireshark抓到包里的mac地址，IG位和GL位置就是第二种。其IG为0，LG也为0，表示单播地址，由IEEE管理，为全球唯一地址。

二、Ethernet II帧格式

前导包	目的MAC地址	源MAC地址	类型(Type)	数据(Playload)	校验（FCS）
8 Byte	6 Byte	6 Byte	2 Byte	46 ~ 1500 Byte	4 Byte CRC检验

1.前导包：

         占8个字节，0 1 相间隔组成。其作用是用于给基站识别即将到来的数据。

2.目的mac地址和源mac地址：

        接收设备的mac地址和发送设备的mac地址。

3.类型：

        占2个字节，用于标记数据（playload）的协议类型。

4.常见类型（Type）    Playload中的协议类型

        0x0800    IPv4（Internet Protocol Version 4）
        0x0806    ARP （Address Resulotion Protocol）
        0x0835    RARP (Resever Address Resulotion Protocol)
        0x86DD    IPv6 (Internet Protocol Version 6)

5.数据：

        46-1500个字节， Ethernet II 规定最小的数据量为46个字节。

6.校验：

        4个字节，具体算法为CRC算法。

        而 Wireshark抓到包里就没有前导包0101间隔和校验（FCS)，因为网卡进来的数据是已经校验正确的数据包，会相应的处理掉了前导包和FCS，数据不正确的包已经被丢弃了。

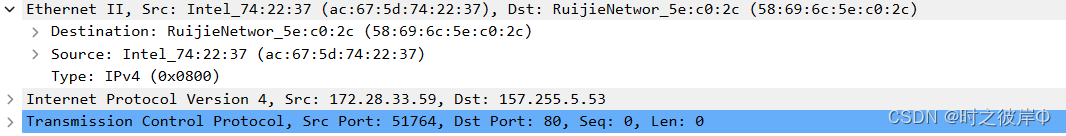

        通过分析可得目的MAC地址、源MAC地址和类型IPV4（0x0800)，而数据部分为网络层的IP数据报和传输层层的TCP数据报文。

三、总结

1.IG=0表示单播，反之为多播地址，其位置有2种，一种为第1位，另一种为第8位。

2.网卡进来的数据是已经校验正确的数据包。

3.Ethernet II协议位于数据链路层，其包含MAC地址、数据类型和上层的数据报。
