INA226参数计算方法

默晋铭

已于 2025-04-05 19:54:19 修改

阅读量1.2k

点赞数 21

分类专栏：传感芯片文章标签：单片机嵌入式硬件

于 2025-03-01 00:47:08 首次发布

本文链接：https://blog.csdn.net/qq_55493007/article/details/145940447

版权

传感芯片专栏收录该内容

1 篇文章

订阅专栏

一、芯片简述

众所周知，INA226是一款电流、电压、功率检测芯片，可通过IIC接口使用。这篇主要写如何计算数值，其他内容有所缩减，见谅。

二、芯片参数

IIC地址：见A0、A1，一般是0x40、0x41。

工作电压：2.7V~5.5V

监测电压：0V~36V，分辨率为16bit。

监测电流：±81.92mV，分辨率为15bit。

三、计算方法

（00H 配置寄存器）

D15

D14

D13

D12

D11

D10

RST

这个不动

平均模式

4的x次方

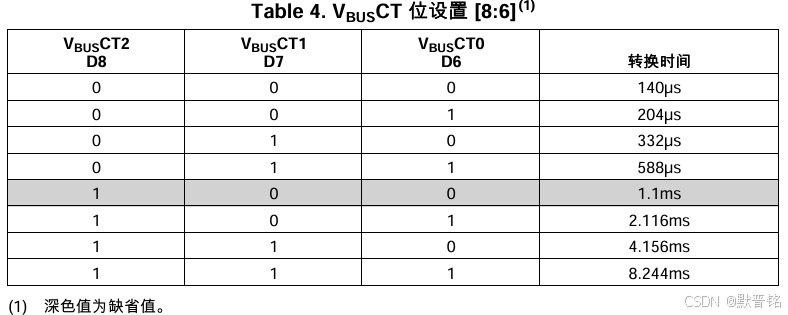

电压转换时间

1.1mS

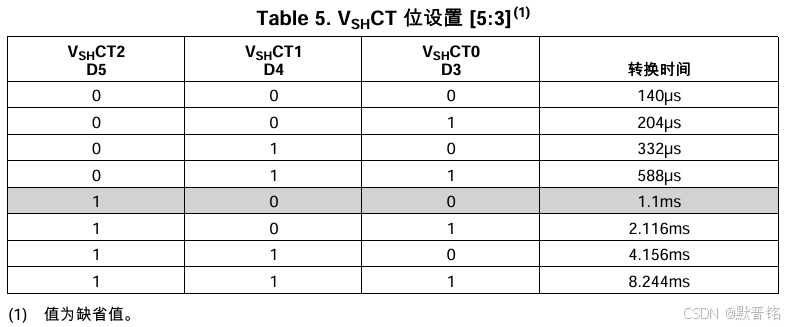

分流电压转换时间

1.1mS

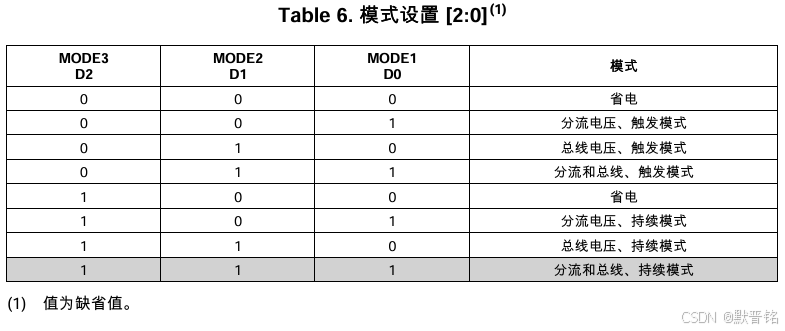

操作模式

连续测量电压电流

这个可以看这位大佬的文章，写的比较详细。

// 配置参数：平均值16，总线电压转换时间1.1ms，分流电压转换时间1.1ms，连续测量模式
INA226_WriteReg(0x00, 0x4527);

（01H 分流电压寄存器）

最大81.92 mV，最小测量单位（LSB）为2.5 μV。

这个没用到，就不写了。

（02H 总线电压寄存器）

最高40.96V，最小测量单位（LSB）为1.25 mV。

公式：

电压（V） = 电压寄存器值（02H） * 0.00125V

INA226_ReadBusVoltage = INA226_ReadReg(0x02) * 0.00125f;

（03H 功率寄存器）

公式：

功率最小单位（LSB） = 最小电流测量单位（LSB） * 25倍

功率（W） = 功率寄存器值（03H） * 功率最小单位（LSB）

官方公式：

Power_LSB = Current_LSB * 25.0f;
INA226_ReadPower = INA226_ReadReg(0x03) * Power_LSB;

（04H 电流寄存器）

公式：

电流（A） = 电流寄存器值（04H） * 电流最小单位（LSB）

官方公式：

INA226_ReadCurrent = INA226_ReadReg(0x04) * Current_LSB;

（05H 校准寄存器）

预期电流：10A

电流检测电阻：0.005mΩ

公式：

电流最小单位（LSB） = 预期电流（10A） / 2的15次方（32768）

例如：10A / 32768 = 0.00030517578125，取近似值0.000305就行。

电流校准值（CAL） = 0.00512 / （电流最小单位（LSB） * 电流检测电阻（0.005））

官方公式：

uint16_t Cal = (uint16_t)(0.00512f / (Current_LSB * SHUNT_RESISTOR));
INA226_WriteReg(INA226_CAL_REG, Cal);

四、工程文件

ina226.c

#include "INA226.h"

// 写入INA226寄存器
void INA226_WriteReg(uint8_t reg, uint16_t value)
{
  uint8_t data[2] = {value >> 8, value & 0xFF};
  HAL_I2C_Mem_Write(&INA226_I2C, INA226_ADDR, reg, I2C_MEMADD_SIZE_8BIT, data, 2, 100);
}

// 读取INA226寄存器
uint16_t INA226_ReadReg(uint8_t reg)
{
  uint8_t data[2];
  HAL_I2C_Mem_Read(&INA226_I2C, INA226_ADDR, reg, I2C_MEMADD_SIZE_8BIT, data, 2, 100);
  return (data[0] << 8) | data[1];
}

// INA226初始化
void INA226_Init(void)
{
  // 配置参数：平均值128，总线电压转换时间0.14ms，分流电压转换时间0.14ms，连续测量模式
  INA226_WriteReg(INA226_CONFIG_REG, 0x4807);

  // 计算校准值（假设最大预期电流为10A）
	Current_LSB = 0.000305f;		// ≈ MAX_CURRENT / 2的15次方
  uint16_t Cal = (uint16_t)(0.00512f / (Current_LSB * SHUNT_RESISTOR));
  INA226_WriteReg(INA226_CAL_REG, Cal);

	Power_LSB = Current_LSB * 25.0f;		// 功率校准值 = 电流最小值 * 25倍
}

// 读取电流（单位：A）
float INA226_ReadCurrent(void)
{
  uint16_t raw = INA226_ReadReg(INA226_CURRENT_REG);
  return raw * Current_LSB;  // 根据实际LSB调整
}

// 读取总线电压（单位：V）
float INA226_ReadBusVoltage(void)
{
  uint16_t raw = INA226_ReadReg(INA226_BUS_V_REG);
  return raw * 0.00125f;  // 1.25mV/LSB
}

// 读取分流电压（单位：mV）
float INA226_ReadShuntVoltage(void)
{
  uint16_t raw = INA226_ReadReg(INA226_SHUNT_V_REG);
  return raw * 0.0025f * SHUNT_RESISTOR;  // 2.5μV/LSB
}

// 读取功率（单位：W）
float INA226_ReadPower(void)
{
    uint16_t raw = INA226_ReadReg(INA226_POWER_REG);
    return raw * Power_LSB;  // 25 * 电流最小值
}

ina226.h

#ifndef __INA226_H
#define __INA226_H

#include "main.h"

#define INA226_I2C						hi2c2
/********** 读写地址 **********/
#define INA226_ADDR           0x40 << 1	 //A0=GND，A1=GND // R=1, W=0
#define INA226_R_ADDR					0x80
#define INA226_W_ADDR					0x81
/********** 寄存器 **********/
#define INA226_CONFIG_REG   	0x00
#define INA226_SHUNT_V_REG  	0x01
#define INA226_BUS_V_REG    	0x02
#define INA226_POWER_REG    	0x03
#define INA226_CURRENT_REG  	0x04
#define INA226_CAL_REG      	0x05
#define Mask_En_Reg                0x06
#define Alert_Reg                  0x07
#define Man_ID_Reg                 0xFE  //0x5449
#define ID_Reg                     0xFF  //0x2260
/********** 硬件参数配置 **********/
#define SHUNT_RESISTOR    0.005f				// 分流电阻5毫欧
#define MAX_CURRENT				10.0f					// 最大电流
///********** 软件参数 **********/
static float Current_LSB;								// 电流分辨率
static float Power_LSB;     						// 功率校准值
/********** 功能函数 **********/
void INA226_WriteReg(uint8_t reg, uint16_t value);	// 写寄存器
uint16_t INA226_ReadReg(uint8_t reg);								// 读寄存器

void INA226_Init(void);									// INA226初始化
float INA226_ReadBusVoltage(void);			// 读取总线电压
float INA226_ReadShuntVoltage(void);		// 读取分流电压
float INA226_ReadCurrent(void);					// 读取电流值
float INA226_ReadPower(void);						// 读取功率值



#endif
