手撕代码系列：Conv2D

2D卷积的基本原理

• 输入（Input）： 输入通常是一个二维矩阵（例如灰度图像）或三维矩阵（例如RGB图像），其中第三个维度代表通道数。
• 卷积核（Kernel or Filter）： 卷积核是一个较小的二维矩阵，通常由模型在训练过程中学习得到。卷积核的大小通常为 k×kk \times kk×k，例如 3×33 \times 33×3 或 5×55 \times 55×5。
• 卷积操作： 卷积核从输入图像的左上角开始逐步滑动，每次覆盖一个局部区域。对于每一个位置，卷积核中的数值与输入的对应区域元素进行逐点相乘，然后求和，结果作为输出特征图（Feature Map）中的一个像素值。

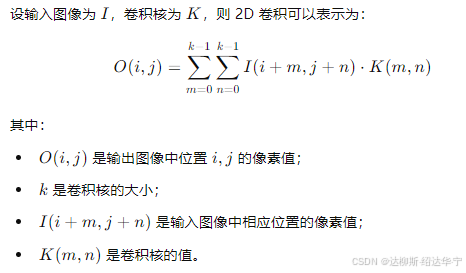

公式表示

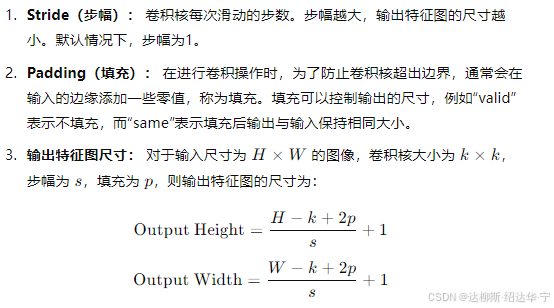

重要概念

代码手撕

import numpy as np

# 2D 卷积实现，带偏置
def conv2d(image, kernel, bias=0, stride=1, padding=0):
    # 获取输入图像和卷积核的大小
    img_h, img_w = image.shape
    kernel_h, kernel_w = kernel.shape

    # 计算输出特征图的大小
    output_h = (img_h - kernel_h + 2 * padding) // stride + 1
    output_w = (img_w - kernel_w + 2 * padding) // stride + 1

    # 对输入图像进行填充
    if padding > 0:
        image = np.pad(image, ((padding, padding), (padding, padding)), mode='constant', constant_values=0)

    # 初始化输出矩阵
    output = np.zeros((output_h, output_w))

    # 执行卷积操作
    for i in range(0, output_h):
        for j in range(0, output_w):
            # 选择输入图像中的对应区域
            region = image[i*stride:i*stride+kernel_h, j*stride:j*stride+kernel_w]
            # 进行逐点乘积并求和，再加上偏置
            output[i, j] = np.sum(region * kernel) + bias

    return output

# 示例输入图像和卷积核
image = np.array([
    [1, 1, 1, 0, 0],
    [0, 1, 1, 1, 0],
    [0, 0, 1, 1, 1],
    [1, 1, 0, 0, 0],
    [0, 1, 1, 1, 0]
])

kernel = np.array([
    [1, 0, 1],
    [0, 1, 0],
    [1, 0, 1]
])

# 定义偏置项
bias = 1

# 执行卷积
output = conv2d(image, kernel, bias=bias, stride=1, padding=0)
print("卷积结果带偏置：")
print(output)



偏置的作用

1. 提高灵活性： 偏置值可以为模型提供更大的灵活性，使卷积层能够更好地适应各种输入数据。
2. 避免零输出： 在所有输入特征为0时，卷积操作的结果也可能为0，偏置确保输出不总是零。

在实际的神经网络中，每个卷积核都会对应一个偏置值。这意味着如果网络有多个卷积核，每个卷积核的输出都可以加上对应的偏置。

填充的作用

在卷积操作中，添加填充（Padding）有几个主要的作用：

1. 防止尺寸缩小：每次卷积操作都会导致输出图像的尺寸减小。通过添加填充，可以控制输出图像的尺寸，确保卷积操作不会让图像的大小减少得太多，甚至可以保持输入和输出的尺寸相同（称为 "same padding"）。
2. 保留边界信息：卷积操作的核心是在输入图像上移动卷积核，边缘像素可能被忽略。通过填充，可以确保边界信息被充分利用。
