前言

今天下课刷了会B站,偶然看到Neo老师的菜鸟电路解析,有点感兴趣就看了一节,结果发现有一个很简单的电路,自己却完全搞不明白原理,估摸着是当初讲的时候睡着了,当即感觉十分麻,立刻学习了一下


一、电路问题

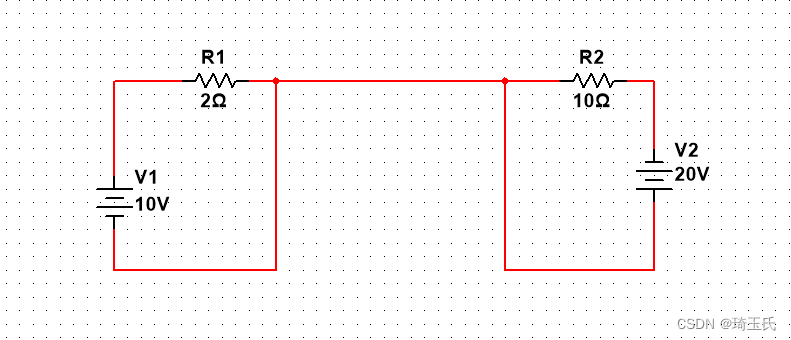

在这里插入图片描述从该图上可以明确的看出V2电源的正极直接连接到V1电源的负极,而且该条路上上并没有任何电阻,按我最开始的认知,V2电源的电流应该通过两个回路之间的导线直流入V1的负极,造成短路,但其实并不是这样的,它实际上并没有电路,所以电路上也没有电流,而是两个回路各走各的,互不干扰。

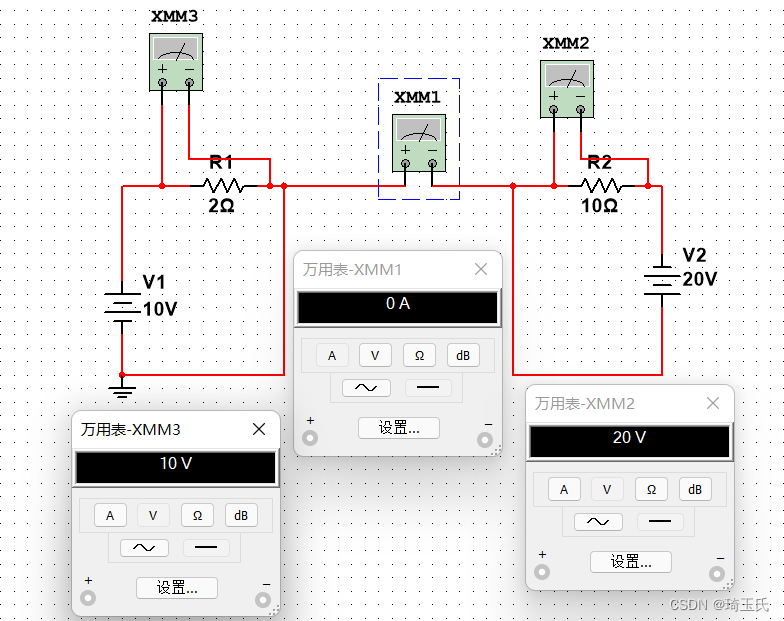

在Multisim仿真上的仿真结果如图:
在这里插入图片描述

二、无电流原因

1.通俗说法

通俗来说,没有电流的原因就是因为没有形成闭合回路,什么是闭合回路,简单来说就是电荷沿电路绕一周后可回到原位置的电路。可以看到从V2正极流出的电荷无法再回到原位置,而只能流向无限远的地,正因为如此所以没有电流。
举个例子,就像是你拿了两节电池,用一根导线的一端连接电池的正极,另一端连到另一节电池的负极,再用另一根导线把刚刚负极被连接的电池接地,初次之外,两节电池不连接其他东西,此时此刻电池的连接情况正如上面的仿真图,此时就很好理解为什么没有电流了。只有两块电池的负极连在了一个地上,此时才构成闭合回路,才会有电流。

2.KCL解法

在这里插入图片描述假设当前电流流向如图所示,由KCL定律可得,I1 = I2 + Ix ,Ix = I3 + I4,由于I1和I2是一根导线上的电流,所以大小相同,由上式可知Ix = 0,同理由另一路也可求出Ix = 0,所以该条路上没有电流。

KCL基尔霍夫电流定律(节点电流定律):流入节点的总电流恒等于流出节点的总电流,简单来说就是一个也不能少。从上图来看,就是电流从左侧回路流向右侧回路,此时若右侧回路电流能经过另一条线路流回左侧回路,那么该线路上有电流,反之就没有电流。


总结

由上面所述,可以看出,即使导线上有电阻结果也是一样,其实导线本来也就自身带有电阻。在设计电路时,一定要明确不同的地的连接,万万不能几个不同的地不分,导致设计出错。
