记录origin画图遇到的问题及其软件bug解决

第一部分：画图问题
第二部分：软件bug
- 1、缺少微软运行的库

第一部分：画图问题

1、如何快速绘制框架

本例子以origin2021版本

问题的提出：

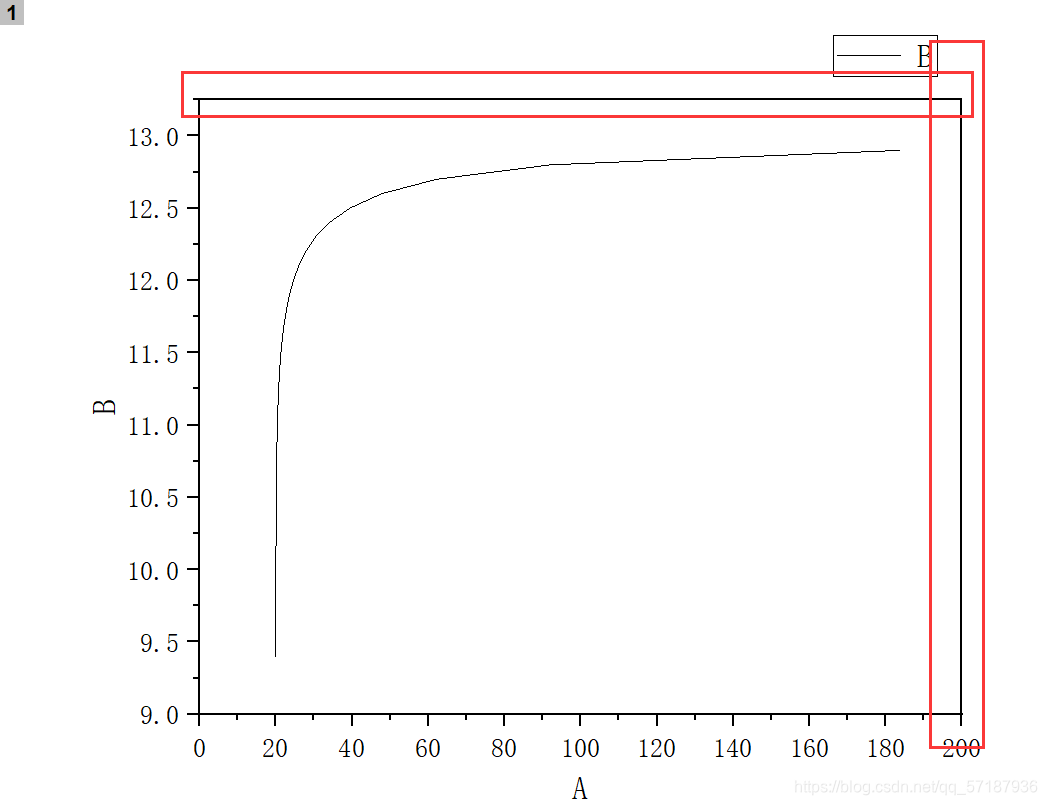

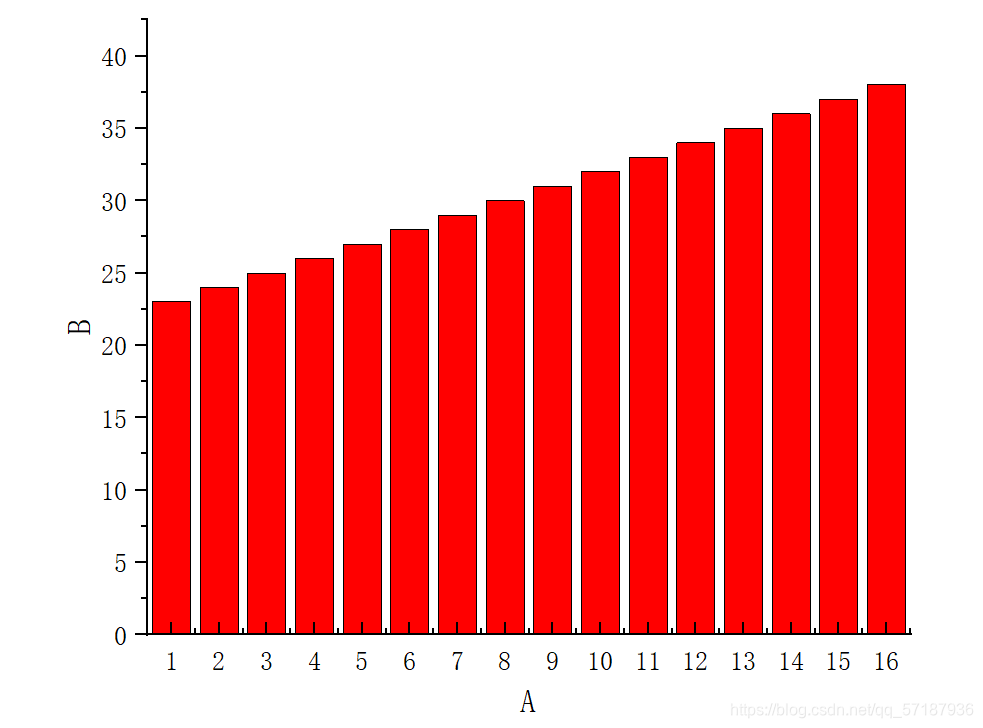

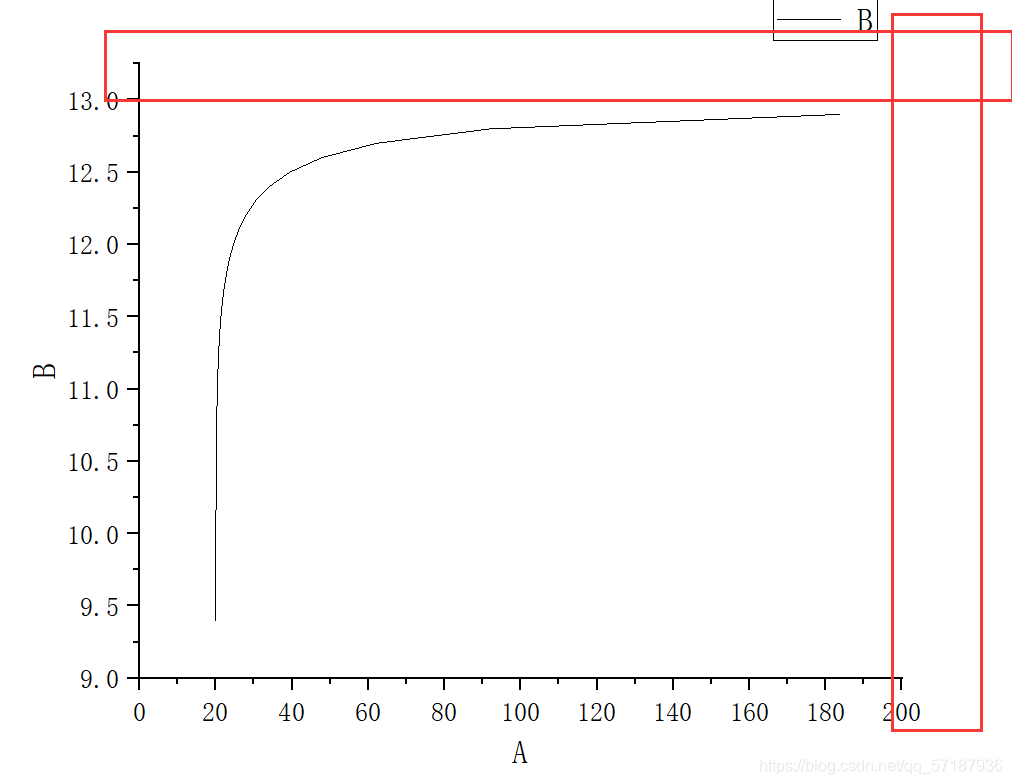

导入数据之后没有上框和右框（如图）
在这里插入图片描述 目的：

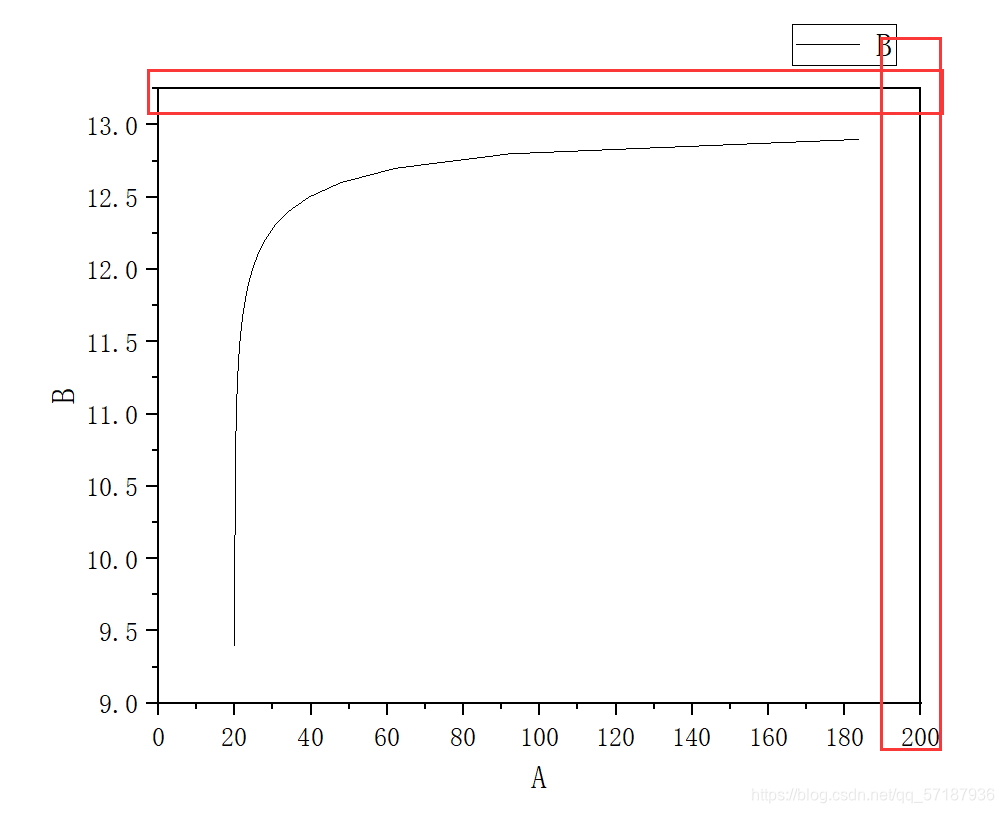

入Excel数据之后直接有上框和右框（也就是能不能设置这么一个模板），如图：

解决方法

方法一

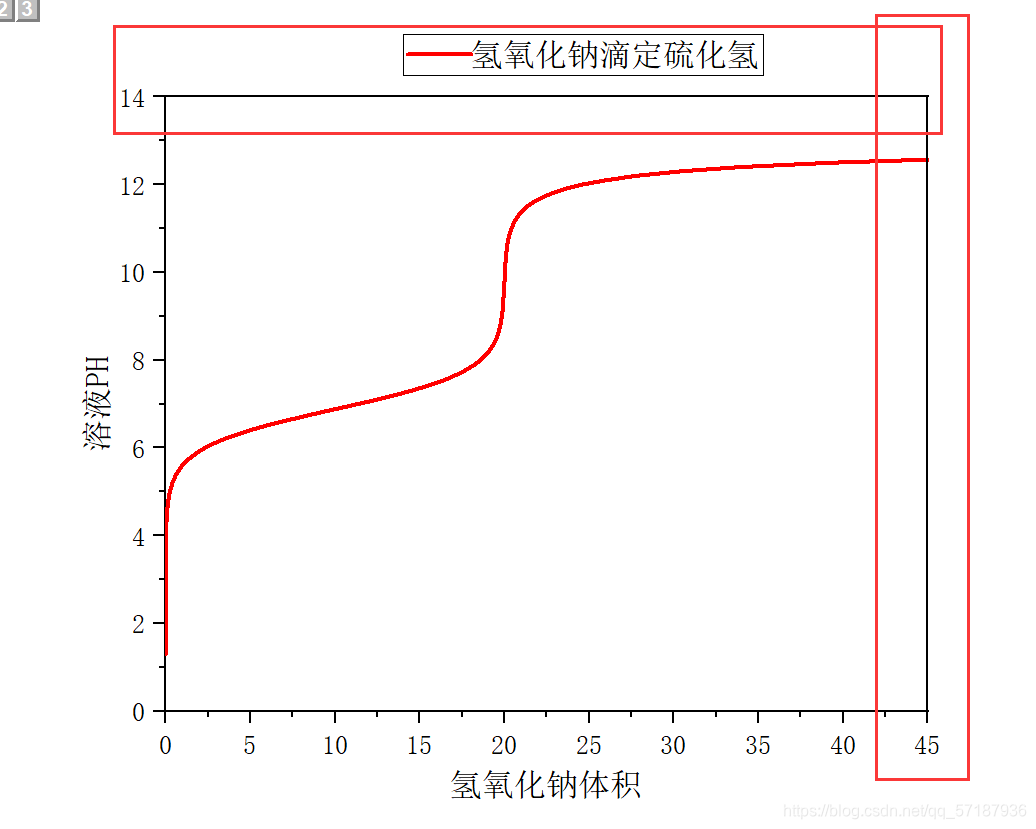

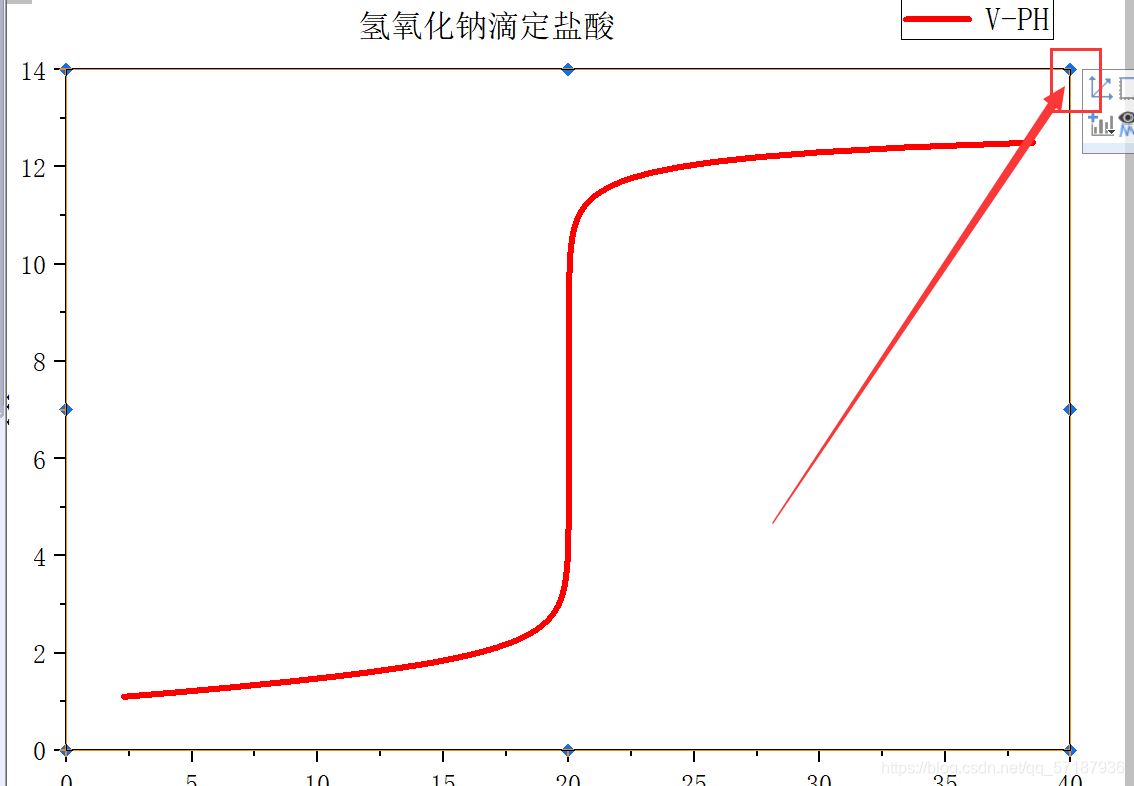

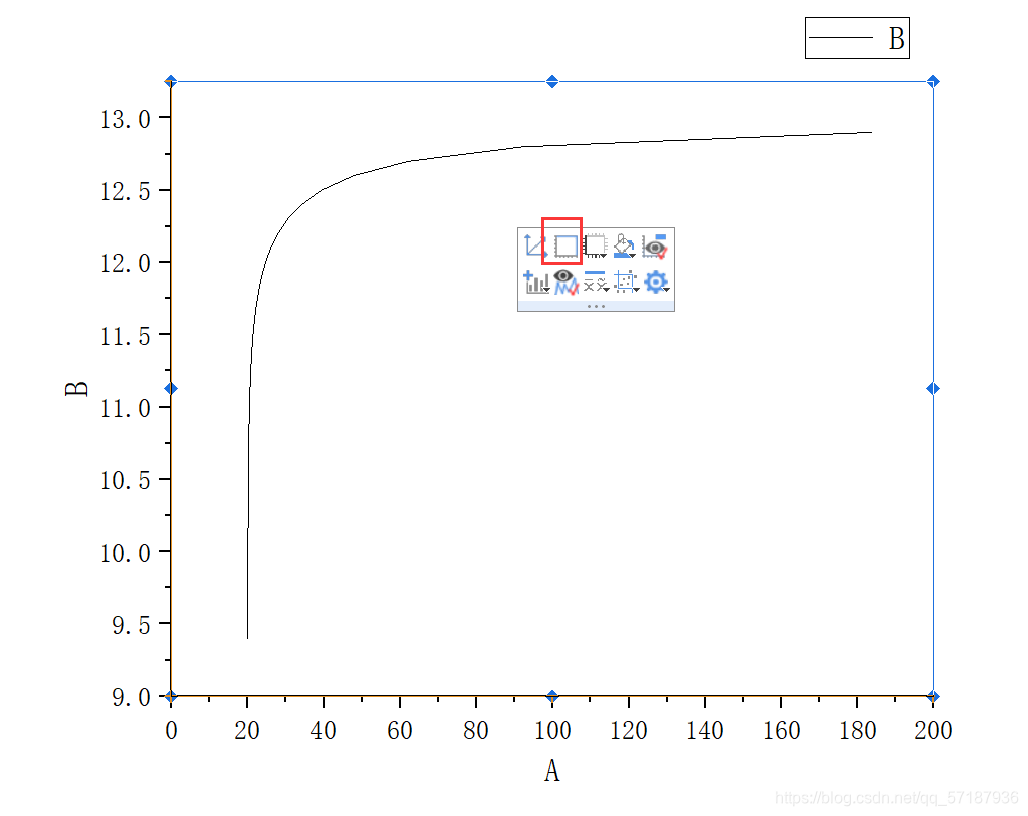

点击图片，找到我红色框的地方，点击即可

（据说这种方法在2020版本及其以上即可支持）
在这里插入图片描述
效果图：

方法二：

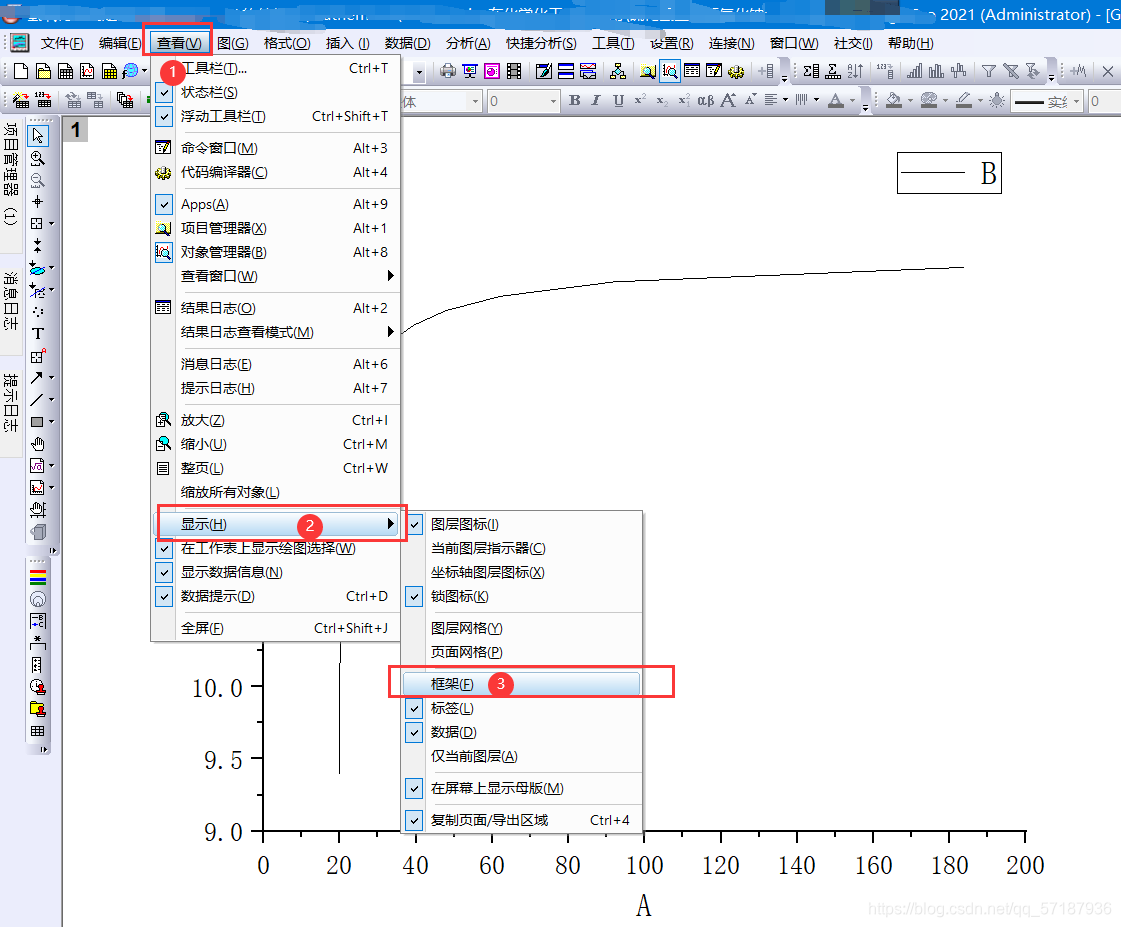

点击查看–显示–框架
在这里插入图片描述
效果图：

PS：美中不足的是，该方法不可以撤销

在这里插入图片描述

2、图层的合并

问题的提出：
如何将两个图像合并到一个图片当中去

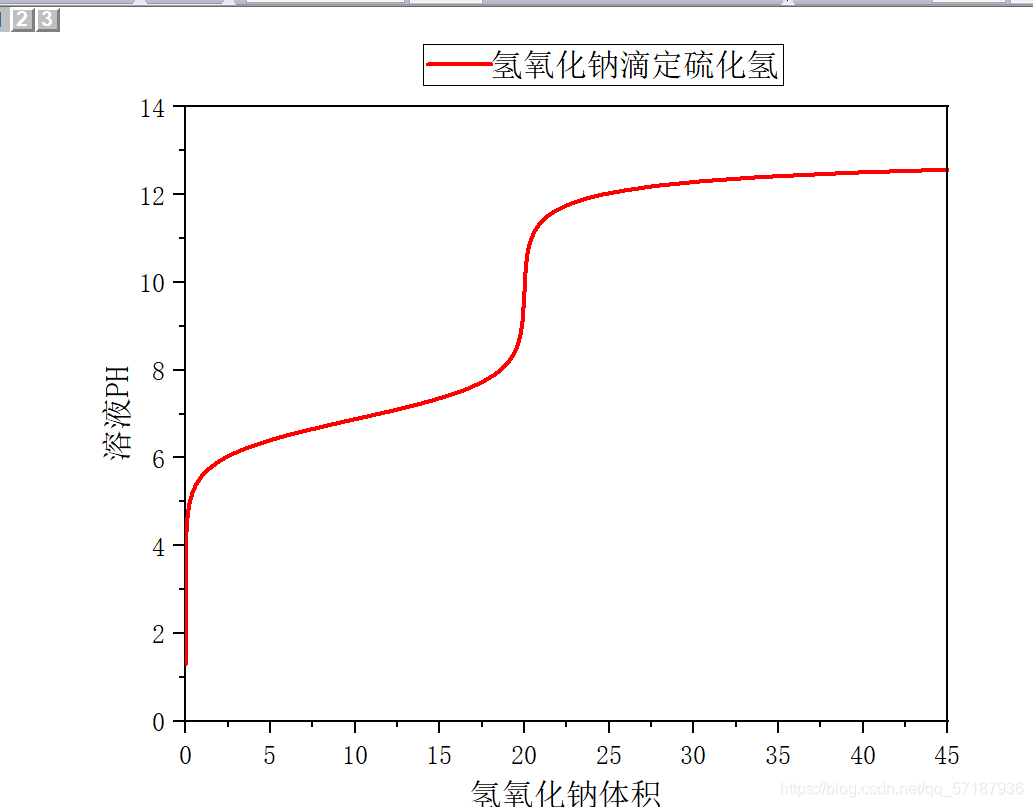

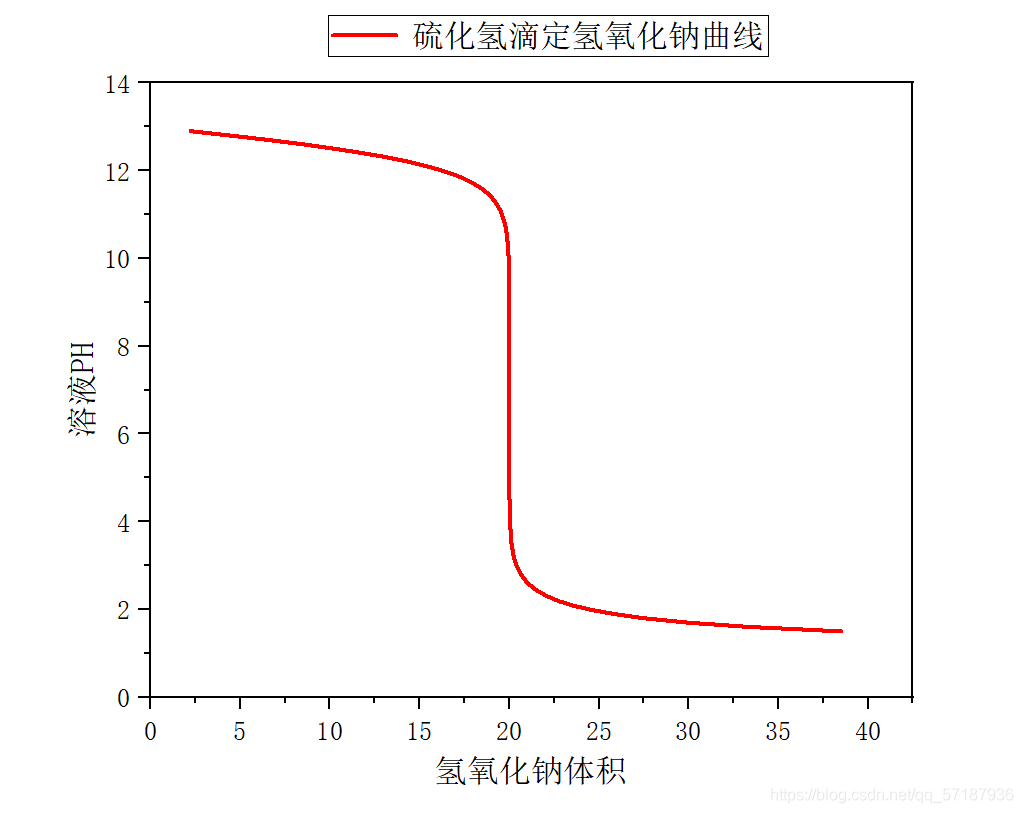

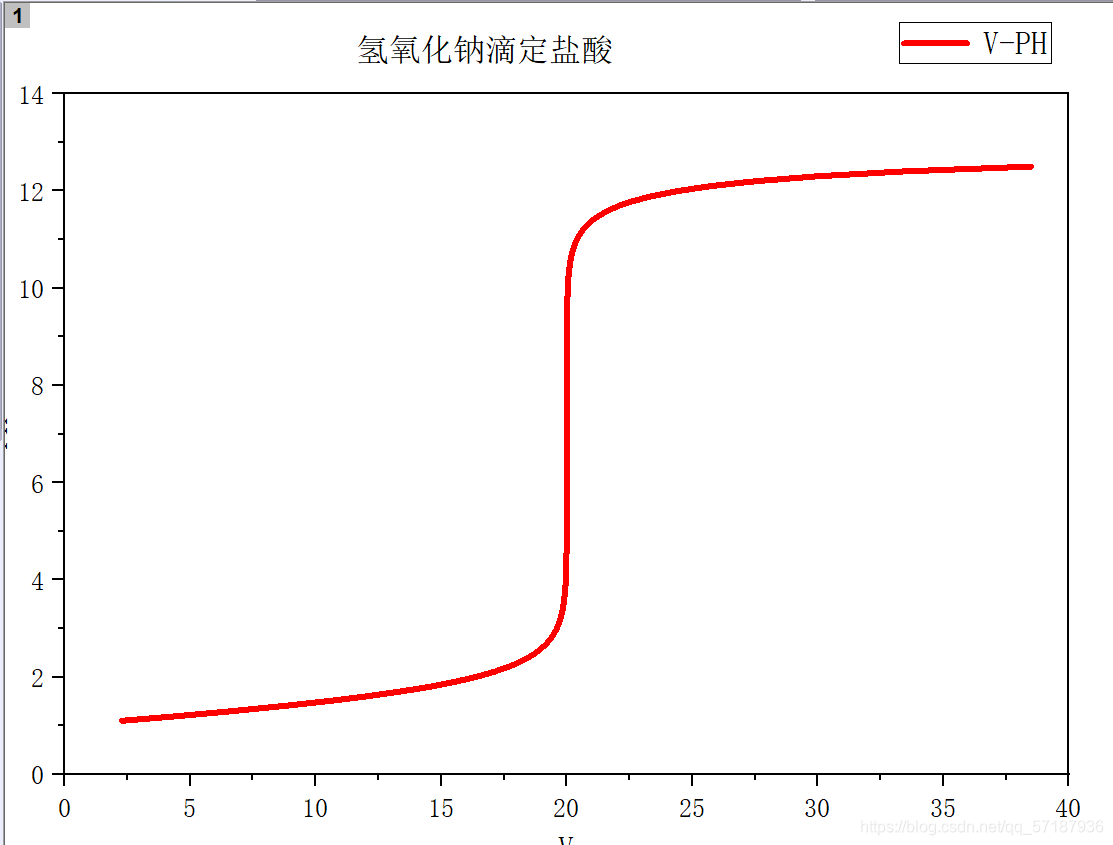

现在我有这样的两个图：
在这里插入图片描述

在这里插入图片描述

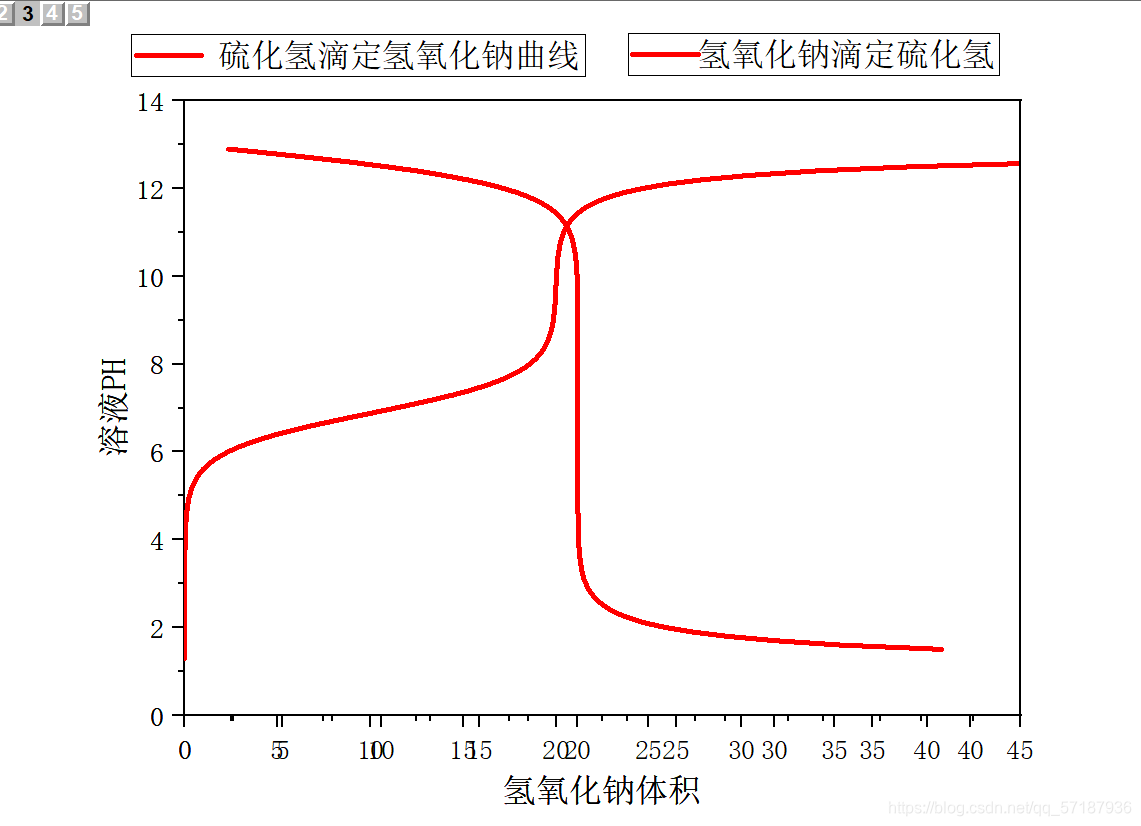

如何做到这种效果：

在这里插入图片描述

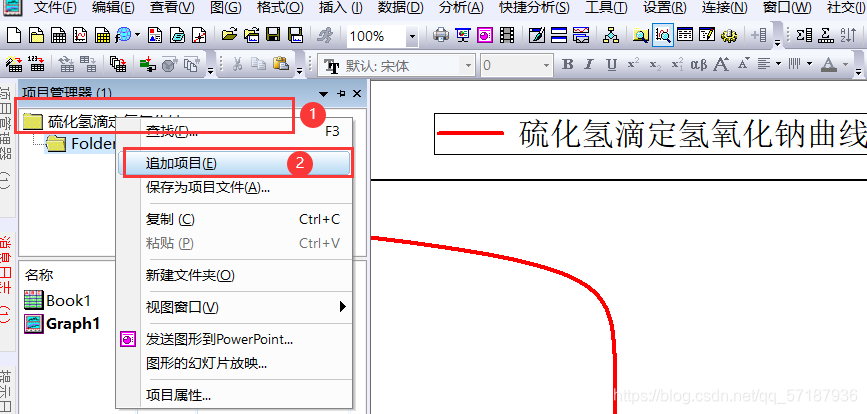

1、首先我们建议一个文件，然后点击追加，在添加一个图进来

在这里插入图片描述
2、追加之后

在这里插入图片描述
3、然后让①和②名字不一样，比如我修改名字分别为1和2

在这里插入图片描述

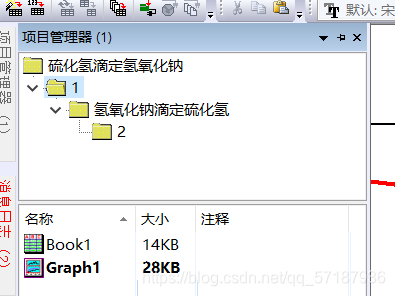

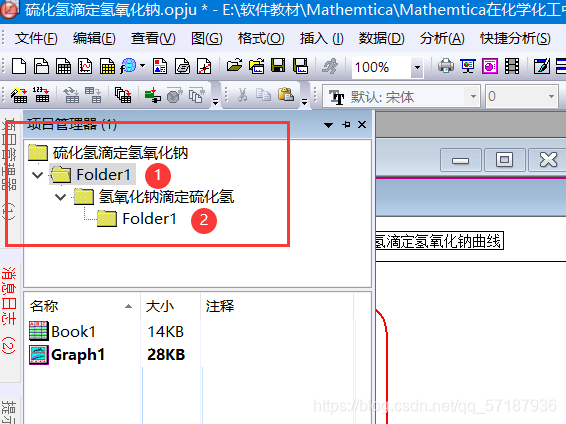

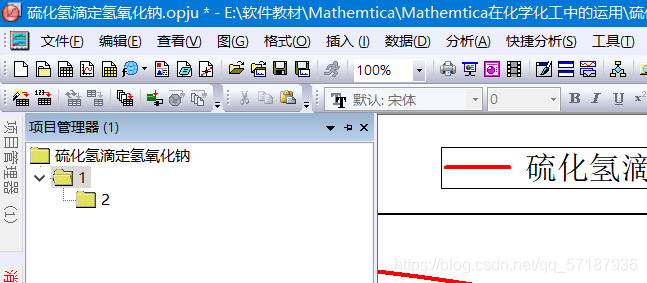

4、然后将命名为2的拖到和1子目录下

在这里插入图片描述

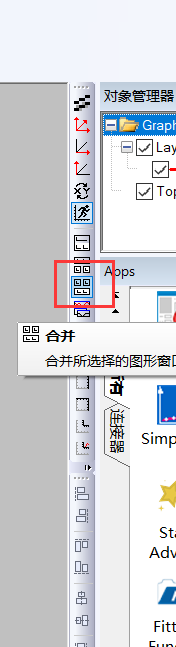

5、点击右侧的合并

在这里插入图片描述

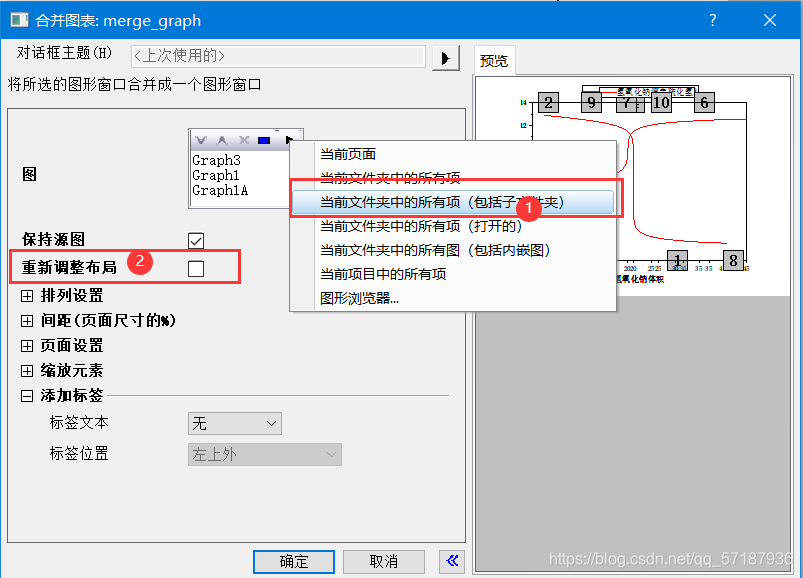

6、选择这个三角形符号

7、选择第三个（当前…(包括子文件夹)），这里之所以选择这个是因为我要合并的图层是父子图层关系，如何还有取消重新布局

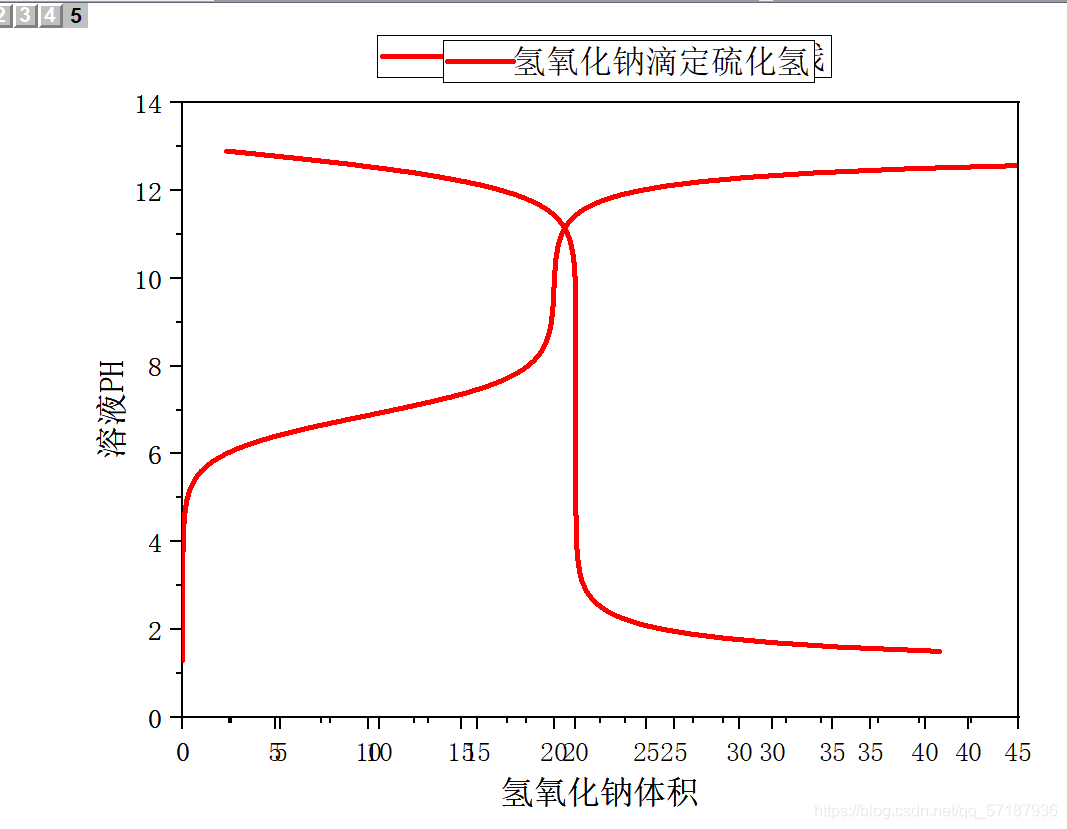

8、点击之后如图：

在这里插入图片描述

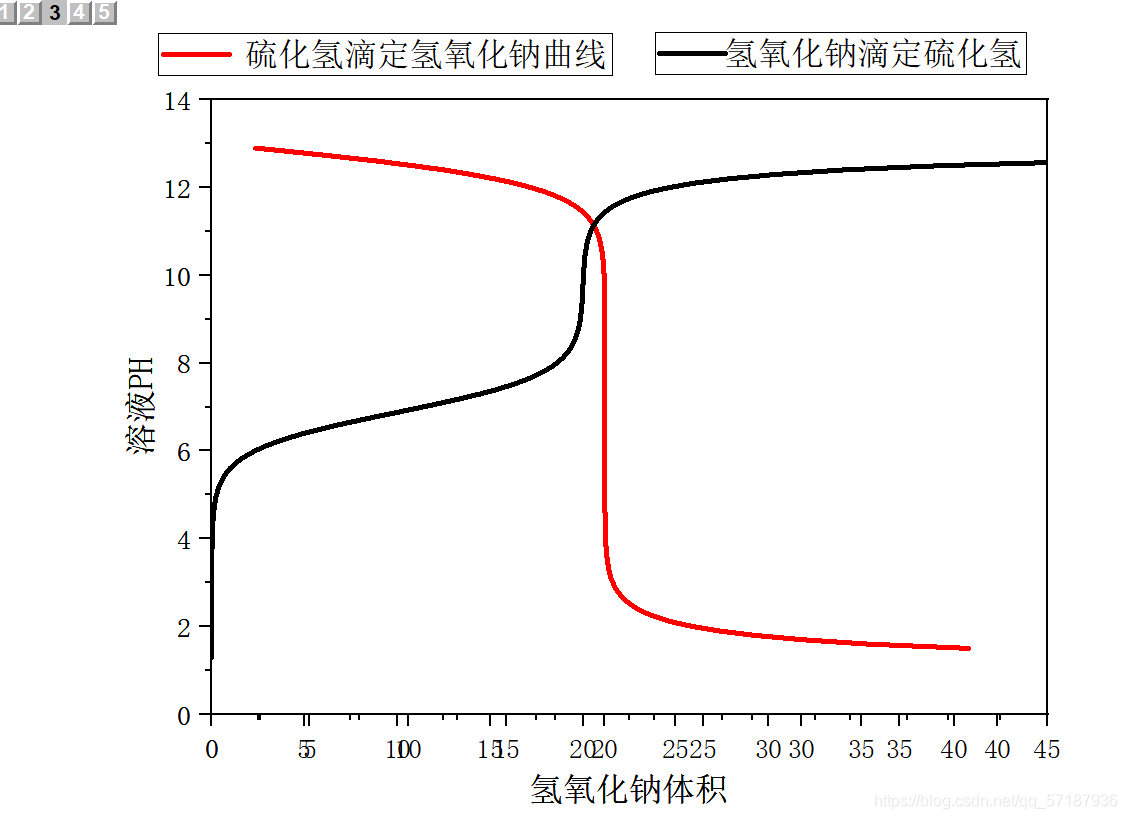

9、进一步修饰（这里我就简单修饰了，可以区分就行）

在这里插入图片描述

3、图例的修改

问题的提出
我们在用origin画图的时候默认的图例是这样的：
在这里插入图片描述

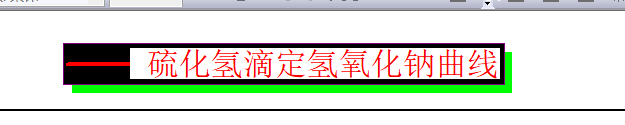

现在我们想修改为这种有阴影的图例

在这里插入图片描述

方法如下：

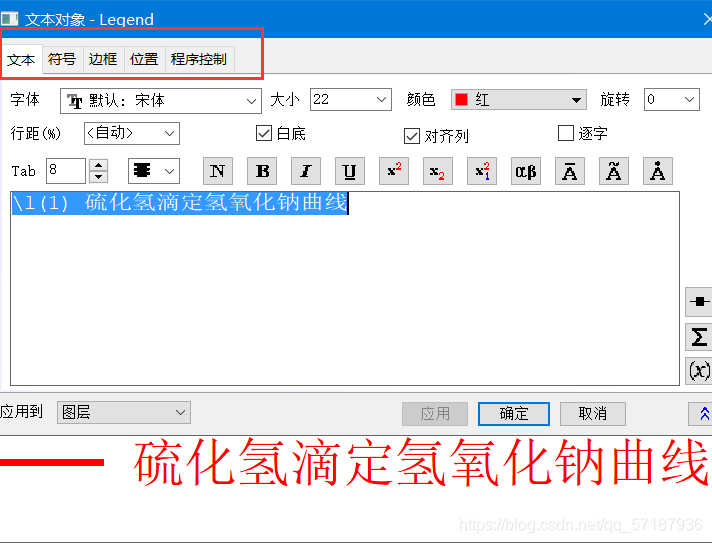

1、我们双击图例，然后出现如下页面

在这里插入图片描述

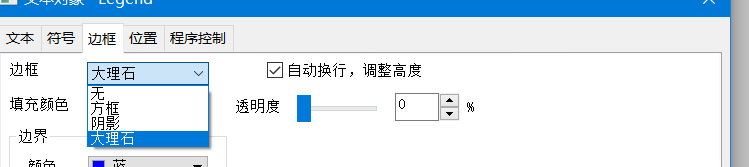

2、点击边框

在这里插入图片描述
边框的设置大概有这么几种

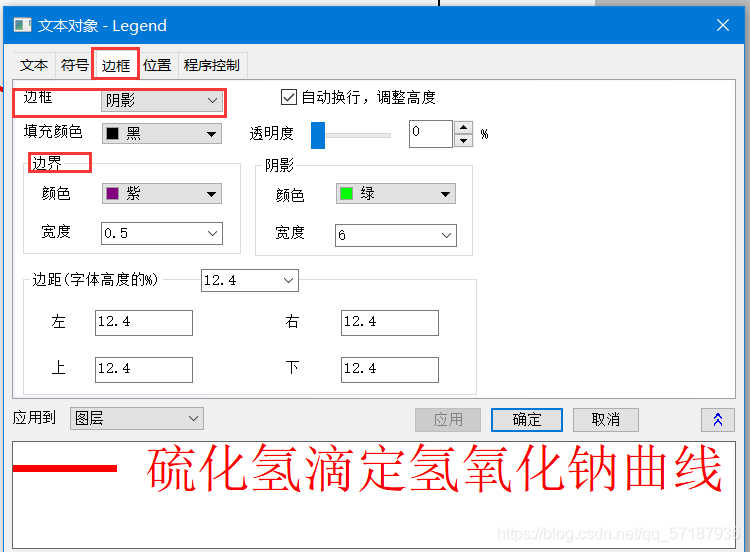

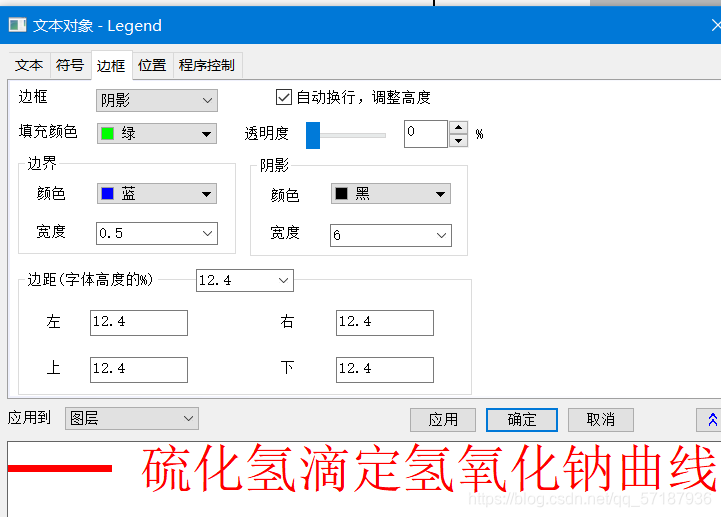

3、边框设置为阴影模式，边界可以根据自己的喜爱进行颜色的设置

在这里插入图片描述

4、如何让页面变的紧凑

问题：

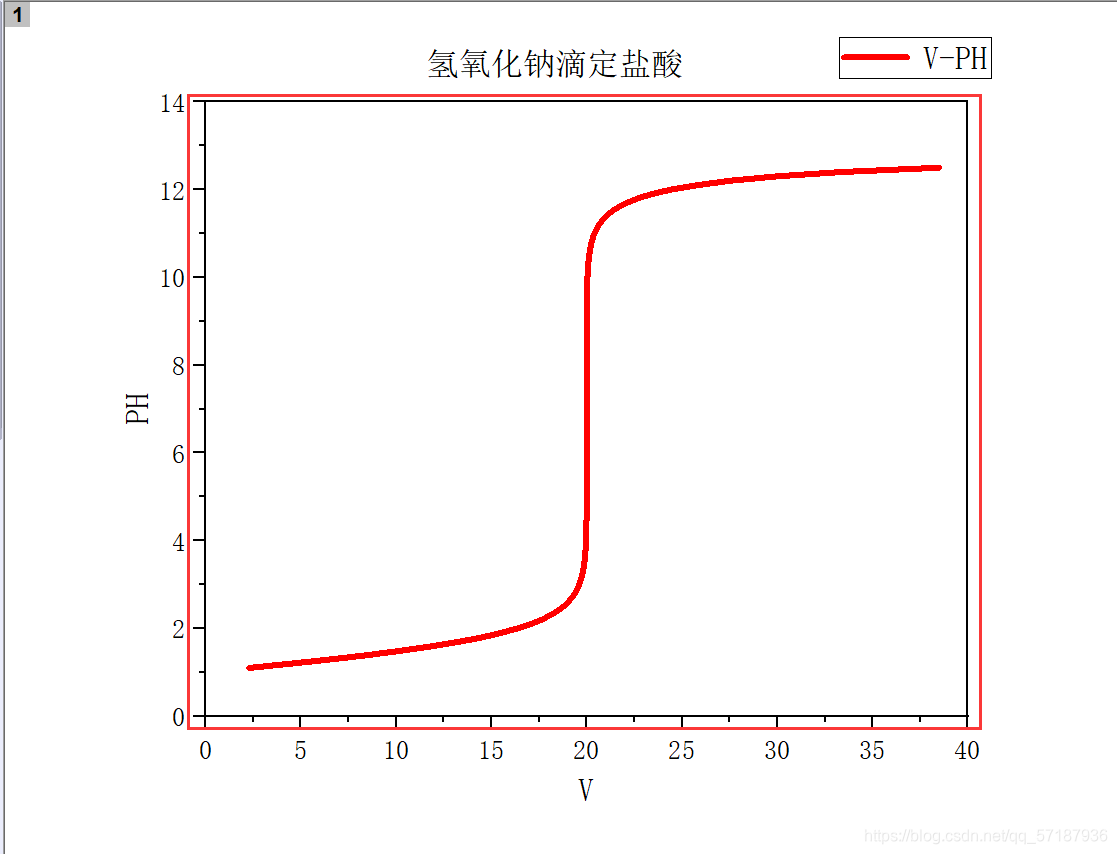

当我画图的时候，图像是这样的：

在这里插入图片描述
也就是我的图像占白色的位置不紧凑（含有大量空白）

解决的目标：

希望可以做到如下这种图：也就是可以占满空白的地方

在这里插入图片描述

方法一：直接拖

点击图像，会出现我框起来的在给地方，然后进行拖即可

在这里插入图片描述
不足：无法保证每一个图像大小一致

方法二：导出图像进行设置

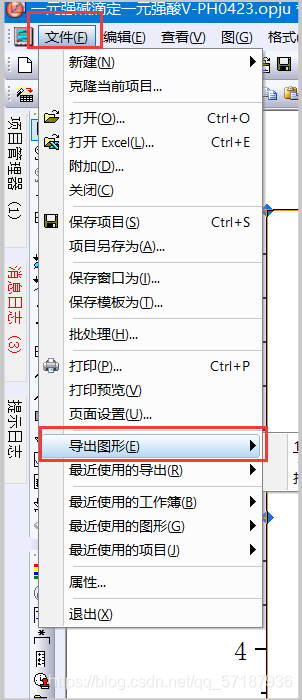

1、点击【文件–导出图形】

在这里插入图片描述

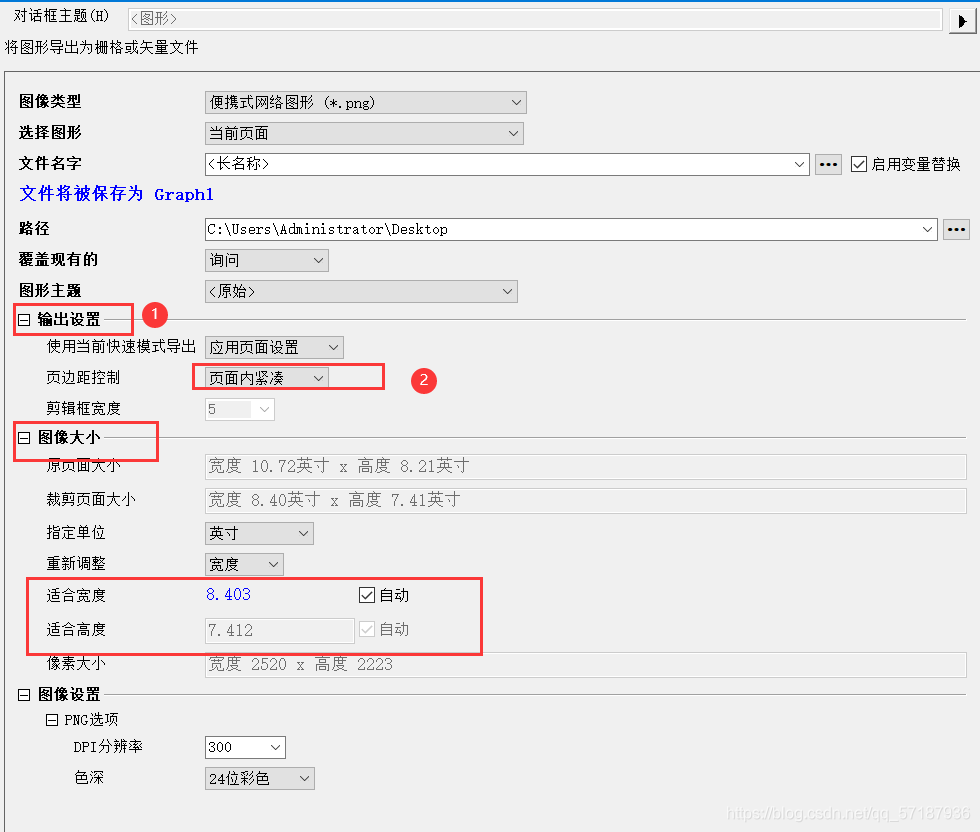

2、找到【输出设置–页面紧凑】即可

在这里插入图片描述
当然，我们还可以根据自己的需求进行高宽的设置

5、自定义函数绘制图像

本例子以origin2021版本

问题：

我们在没有数据的情况下，只有函数关系时，如何绘制图像？？

教程：

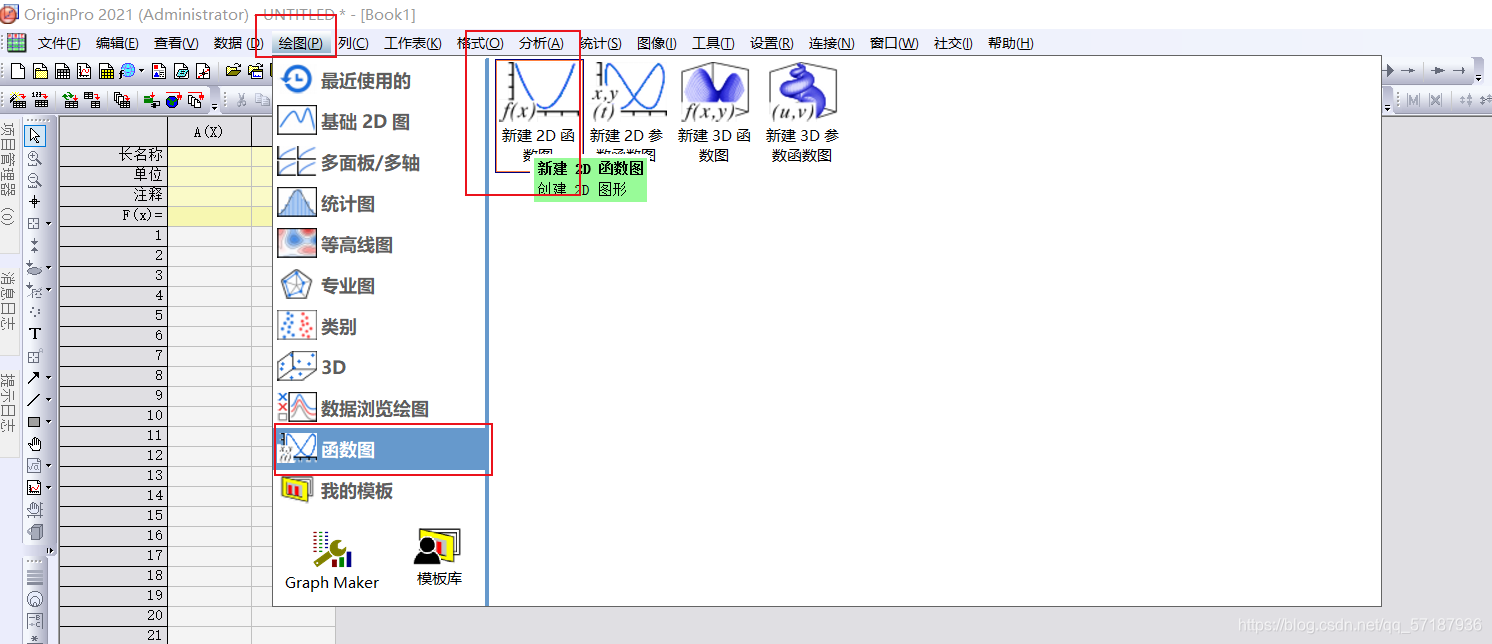

1、打开软件，点击【绘图】–【函数图】—【新建2D函数】

在这里插入图片描述

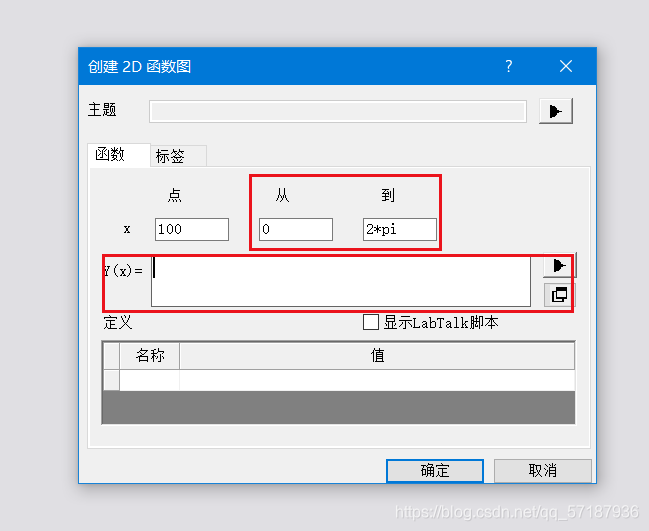

2、分别输入x的取值范围和y(x)的函数关系式

在这里插入图片描述

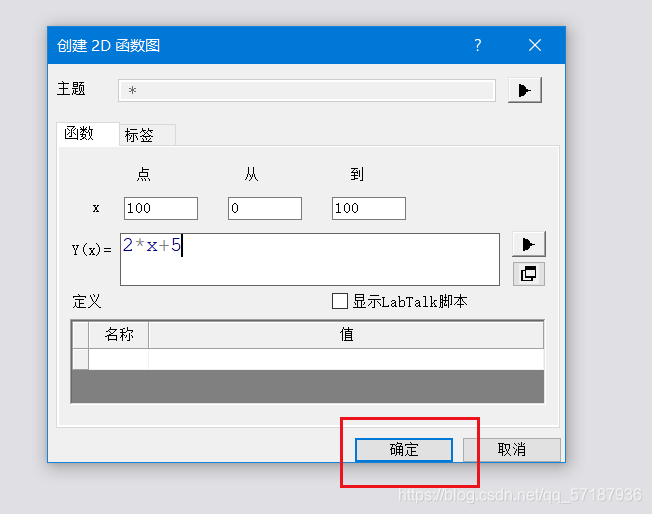

模板如下：

在这里插入图片描述

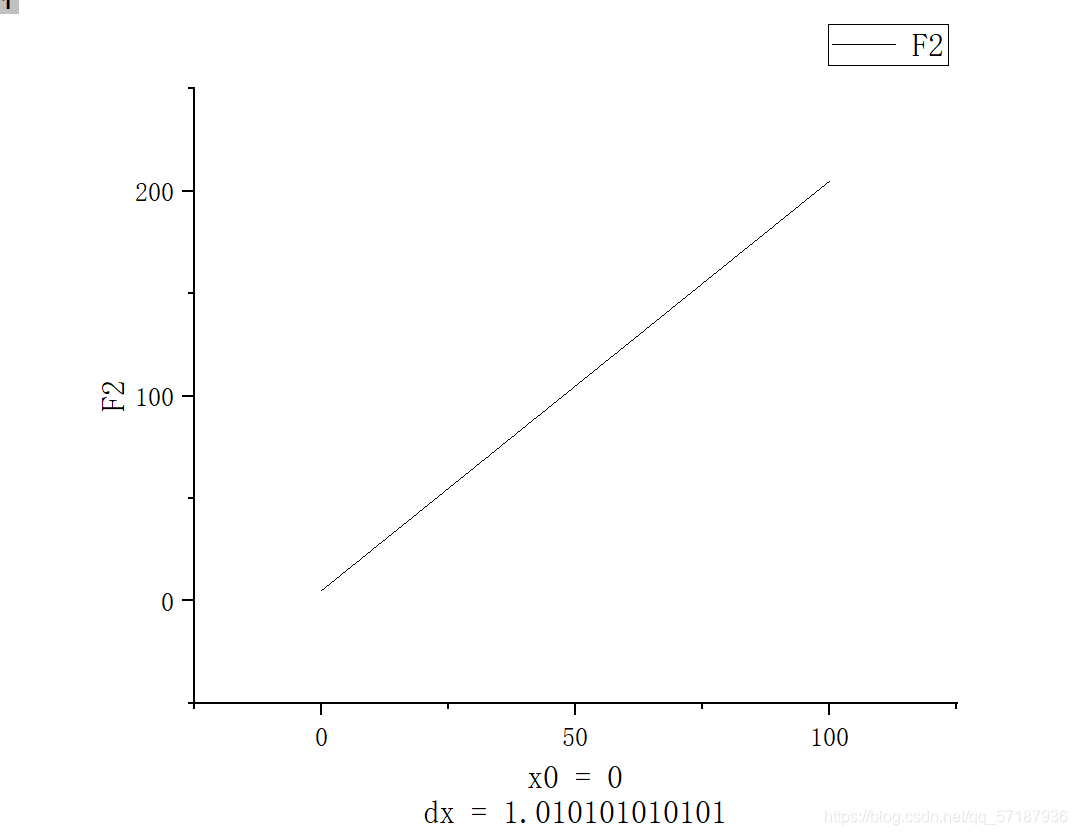

3、点击【确定】，图像如下：

在这里插入图片描述

具体的美化这里不讲述了

6、如何查找origin自带模板地址

本例子以origin2021

问题：

我们知道origin是可以自己设计模板的，那么origin的模板在哪里了？？

方法一：

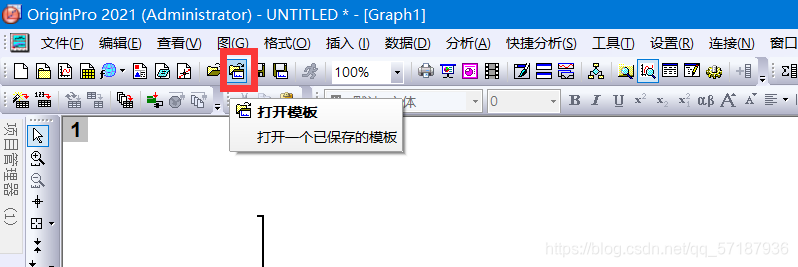

1、打开软件，点击如图这个位置

在这里插入图片描述

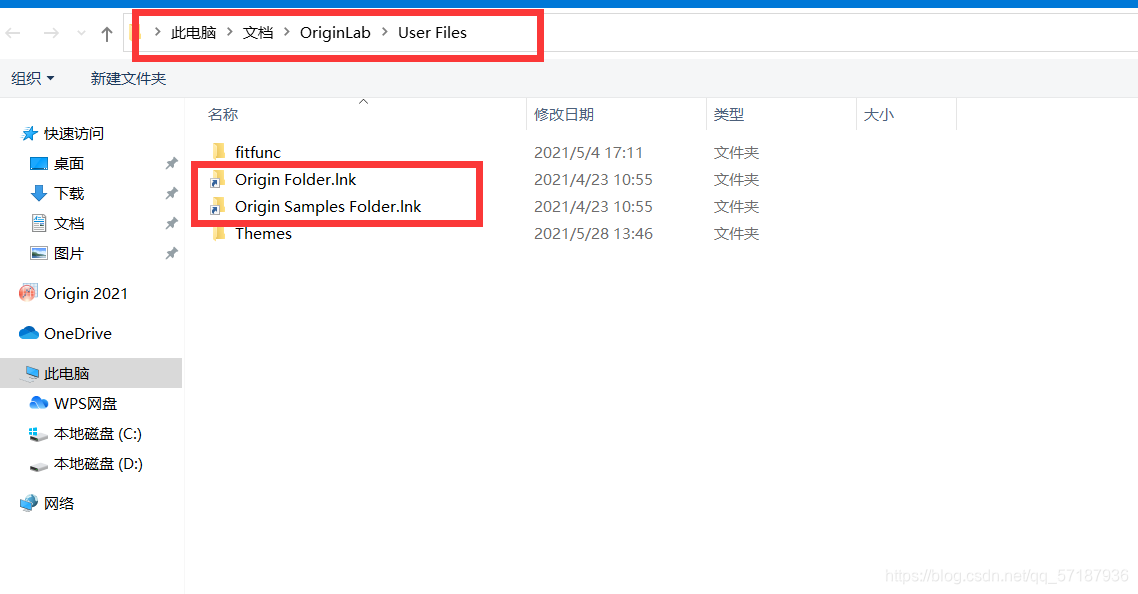

2、找到自己需要的模板

在这里插入图片描述

一般来说模板默认的地址是：C:\Users\Administrator\Documents\OriginLab\User Files

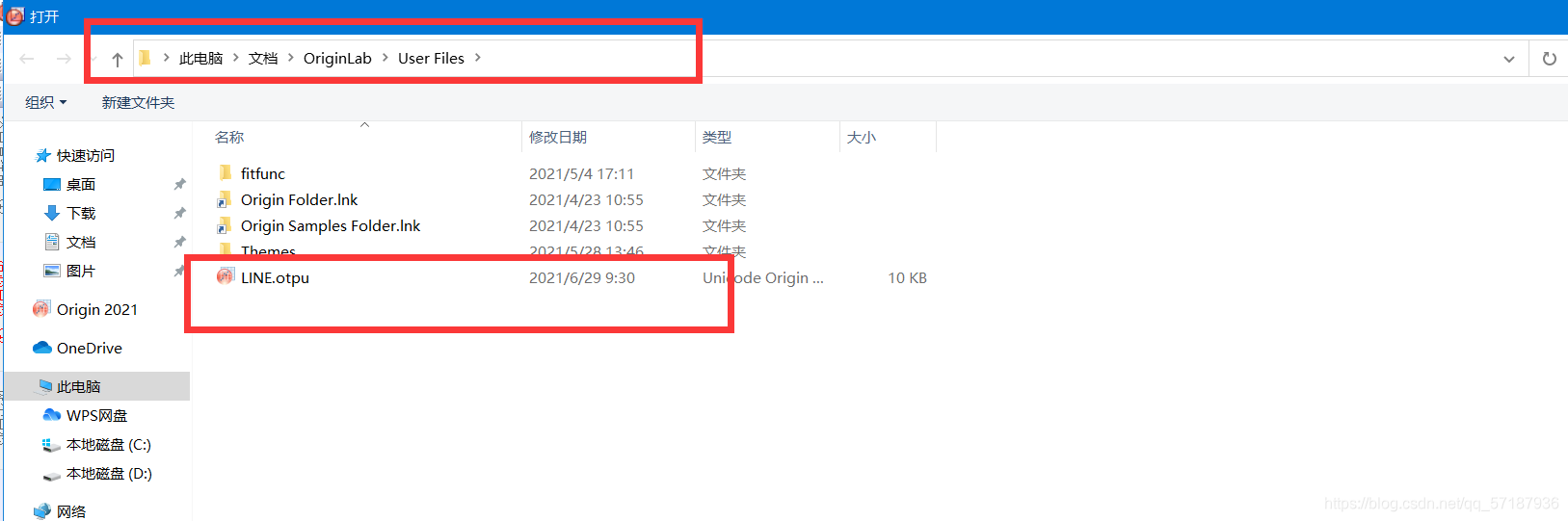

3、这是我刚才保存的模板

在这里插入图片描述

方法二：

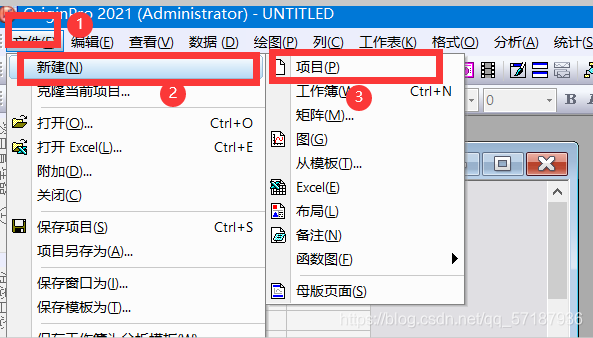

1、打开软件，点击文件-新建–项目

在这里插入图片描述

2、点击用户模板–添加

在这里插入图片描述

3、来到模板默认地址

7、数据在坐标轴前面（图像把刻度线盖住了）

问题：

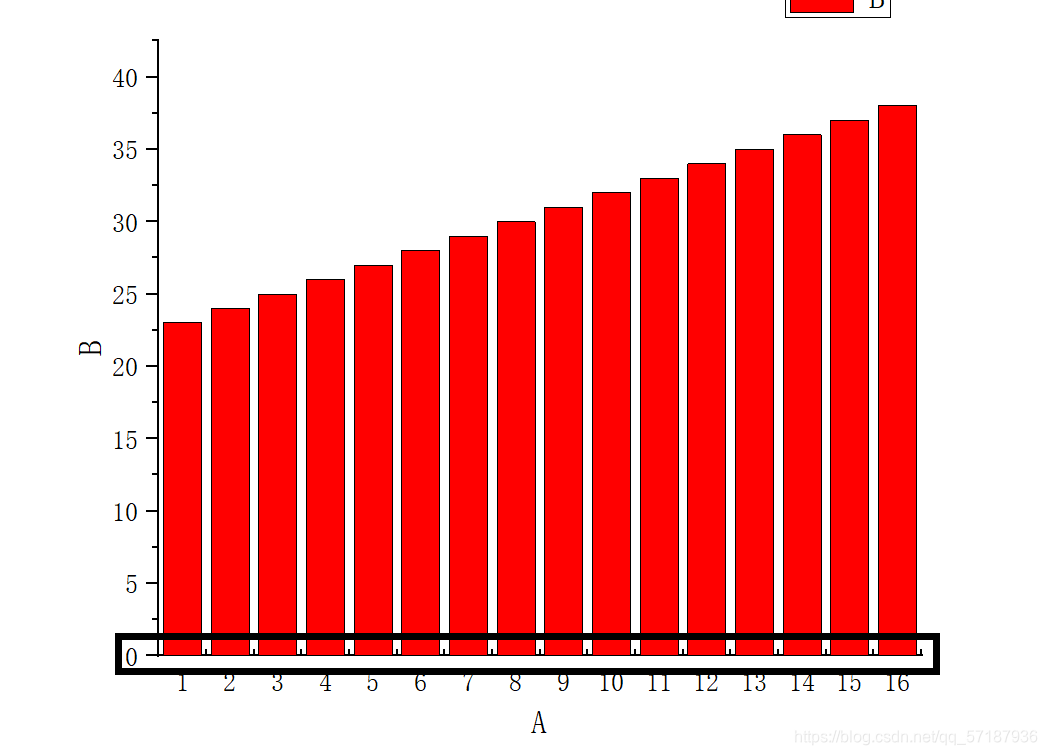

我们画图的时候，发现图像把刻度线盖住了

在这里插入图片描述
问题解决：
希望图像不要盖住刻度线，如图：

在这里插入图片描述
操作方法：

1、点击图像空白处，然后点击【layer】

在这里插入图片描述

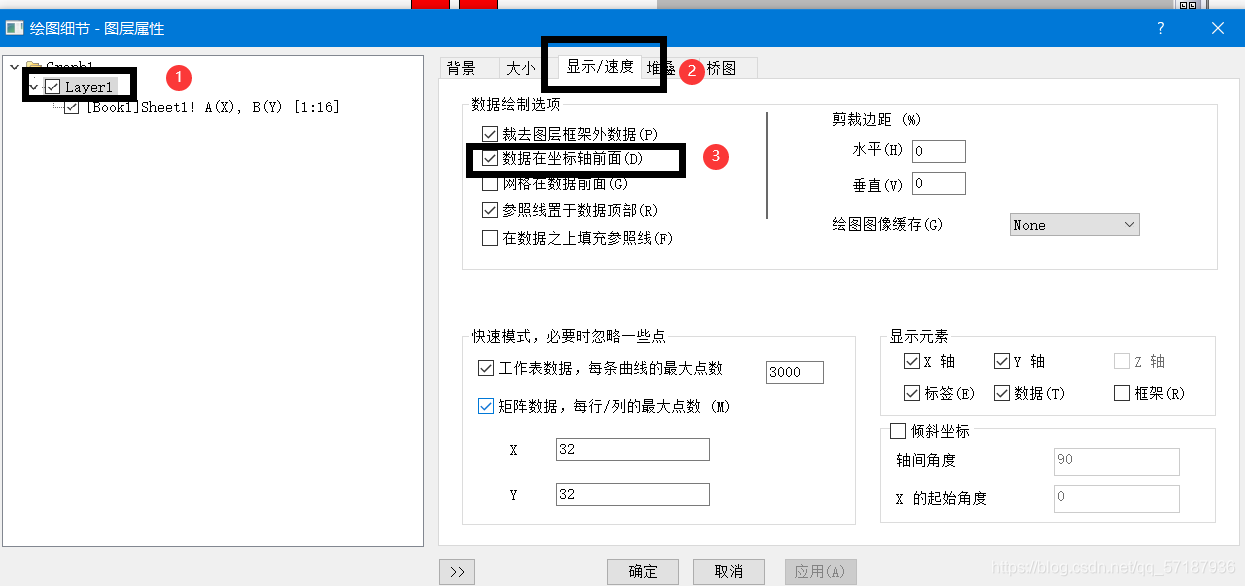

2、找到【显示/速度】—取消【数据在坐标轴前面】即可

在这里插入图片描述

8、菜单栏的隐藏

软件版本：origin2021
问题的描述：

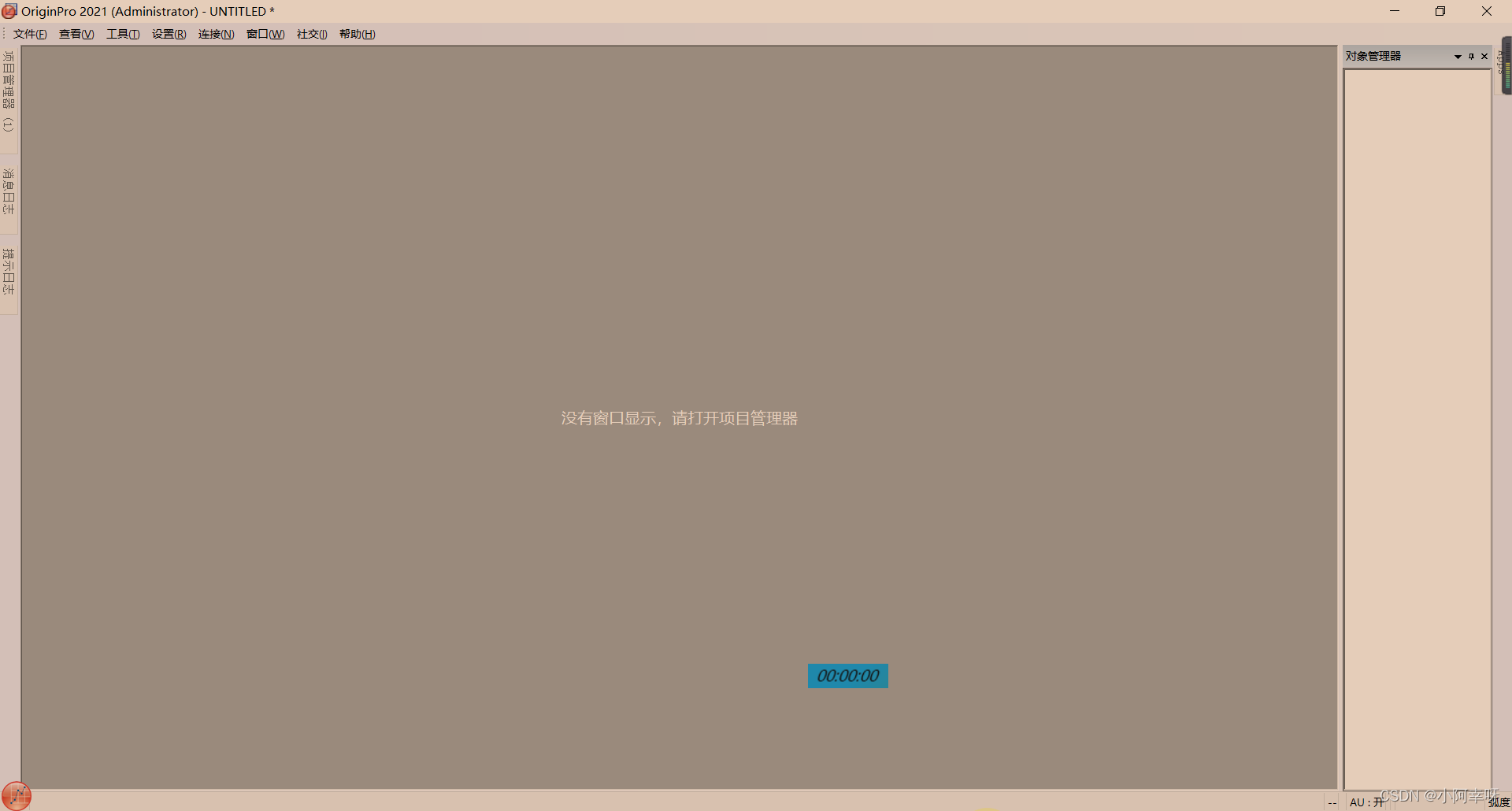

在使用过程当中，菜单栏突然全部不见了，如下：
在这里插入图片描述
问题的解决：

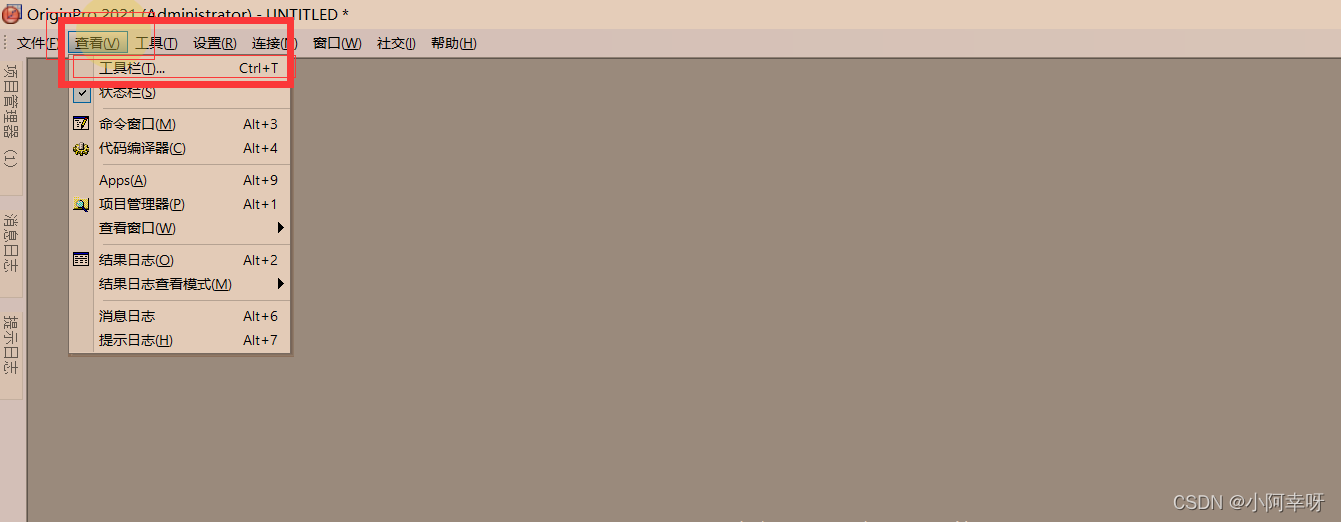

1、点击【查看-工具栏】（快捷键：ctrl+t）

在这里插入图片描述

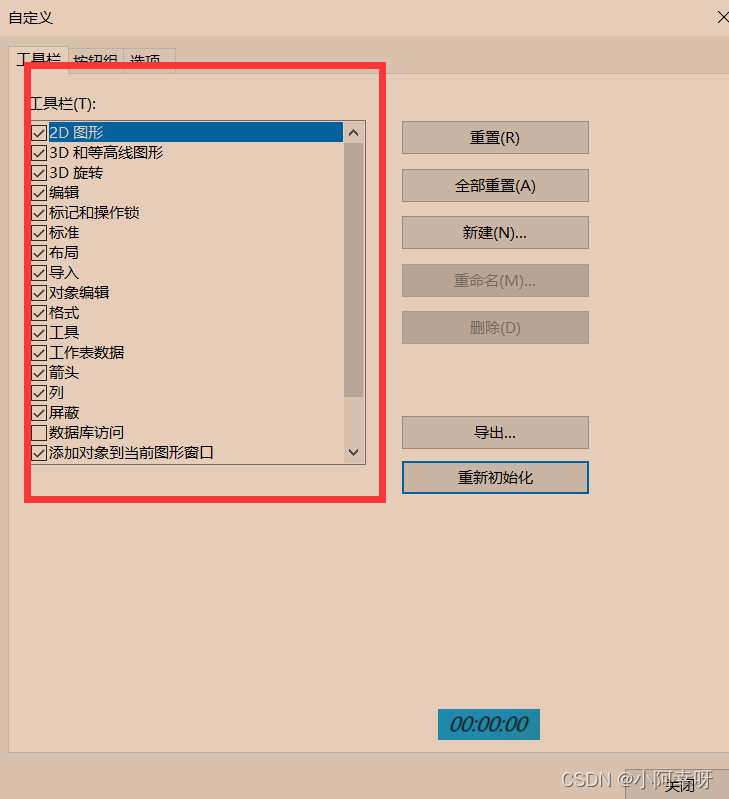

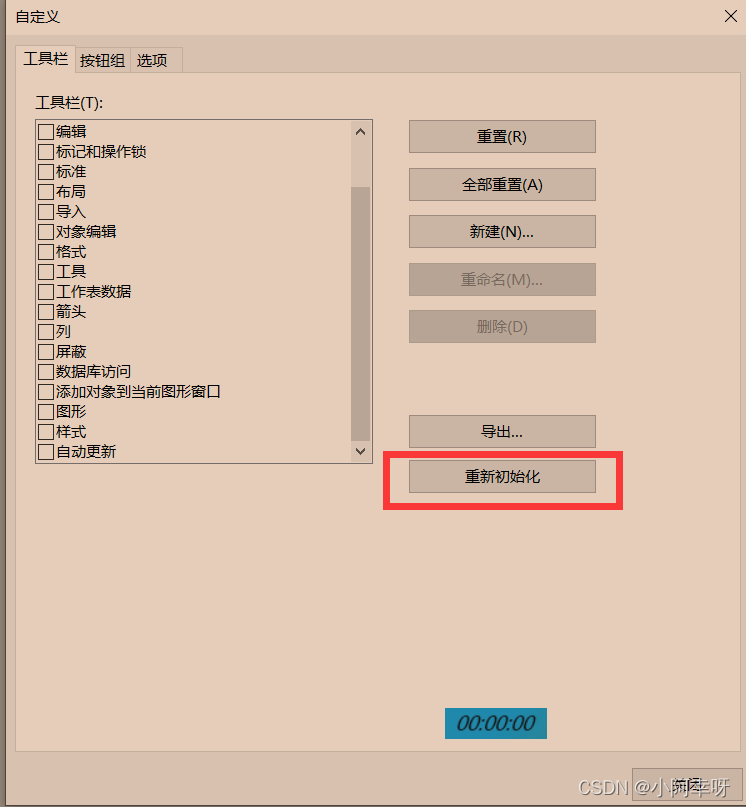

2、点击【重新初始化】

在这里插入图片描述

当然咯，我们也可以自定义哈，选择自己需要的及其新建。

在这里插入图片描述

9、利用origin提取图片数据

origin版本：2022

origin数据提取工具在之前2015版本之前需要单独下载的，之后的版本就不要再去安装了。

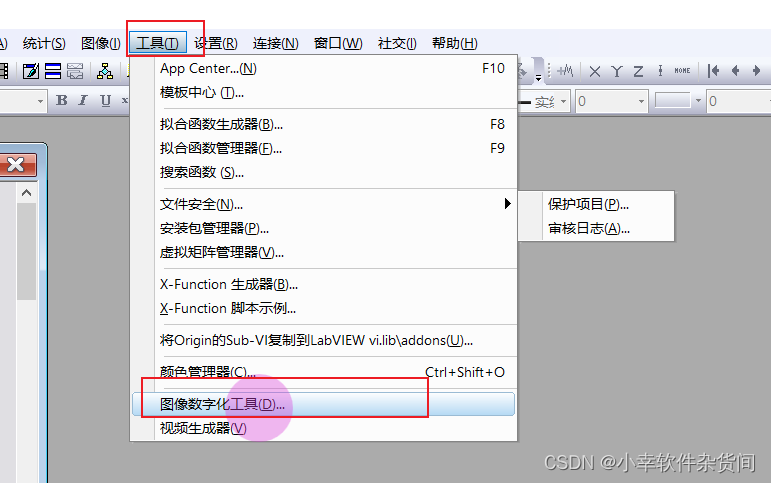

1、打开origin，选择**【工具—图像数字化工具】**

在这里插入图片描述

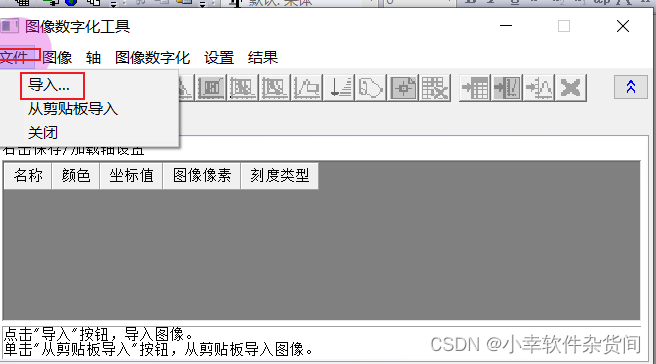

2、选择**【文件-导入】**

在这里插入图片描述
3、坐标轴的设置

在这里插入图片描述

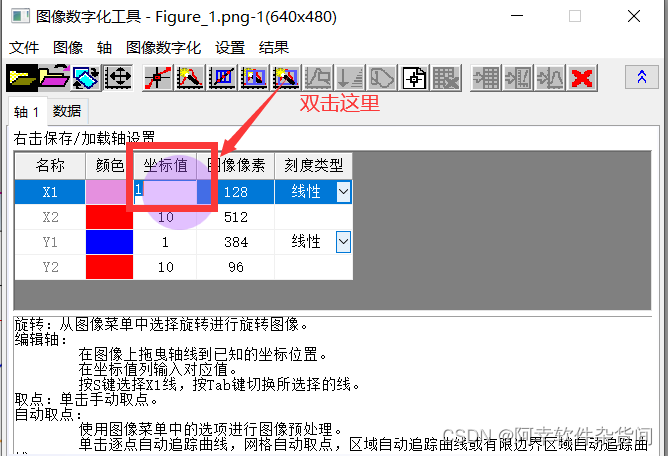

双击x1对应的坐标值（这里也就是双击1），然后输入x1的值，然后选择是否线性或者log等，x2,y1,y2设置也是如此

在这里插入图片描述

接下来就有两种方法提取数据

方法一、手动提取

方法二：自动提取

我们先讲方法一

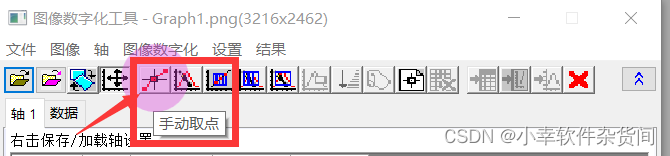

1、我们点击【手动取点】

在这里插入图片描述

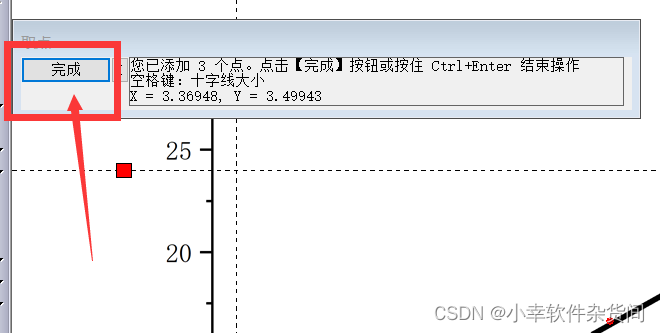

2、点击**【完成】**

在这里插入图片描述

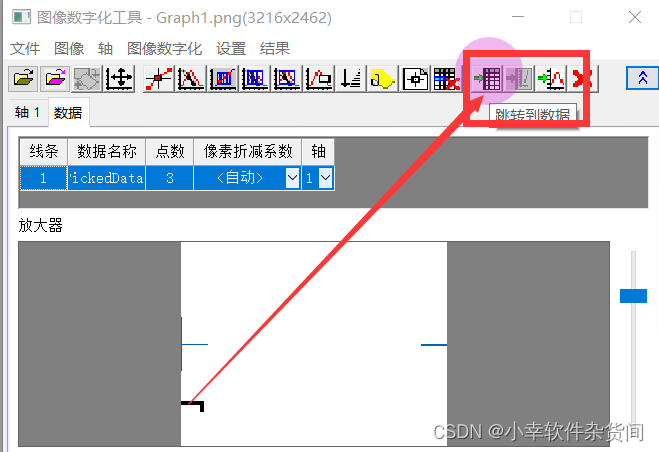

3、在点击**【跳转到数据】**

在这里插入图片描述

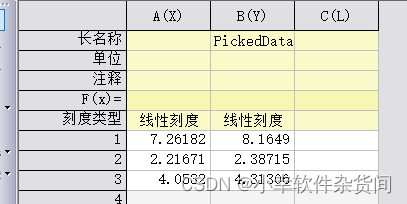

4、数据提取成功

在这里插入图片描述

方法二：自动提取

1、点击**【逐点自动追踪曲线】**

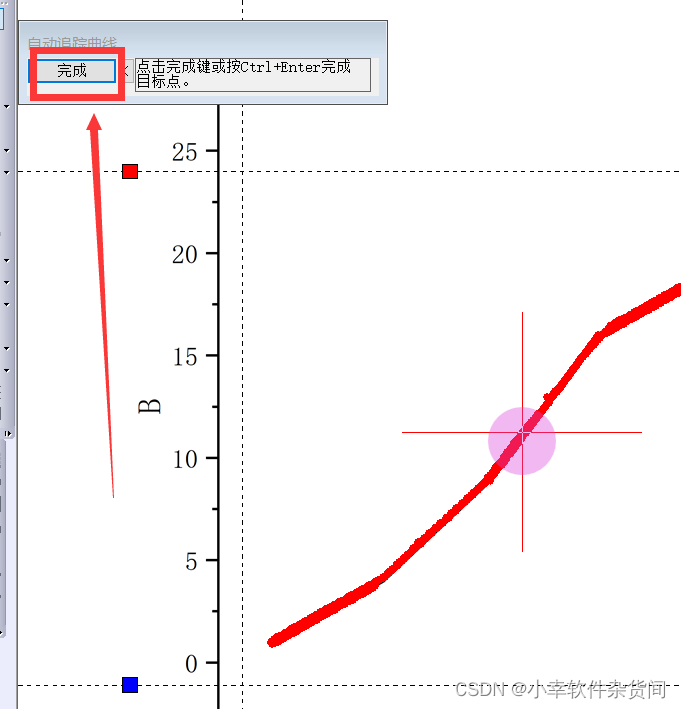

2、双击曲线，点击**【完成】**

在这里插入图片描述
3、在点击**【跳转到数据】**

在这里插入图片描述
4、提取成功

在这里插入图片描述

10、如何将坐标轴末端修改为箭头

问题：

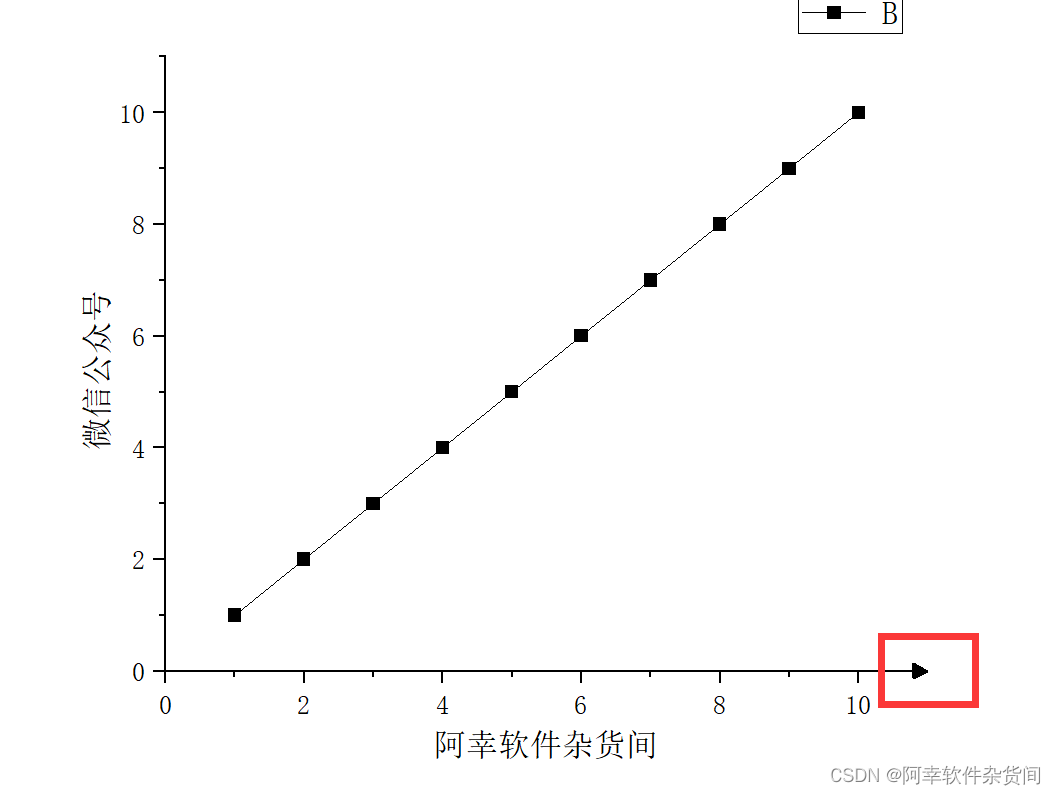

如何实现坐标轴的末端是箭头（如图所示）
在这里插入图片描述
软件版本：2023正式版

问题解决：

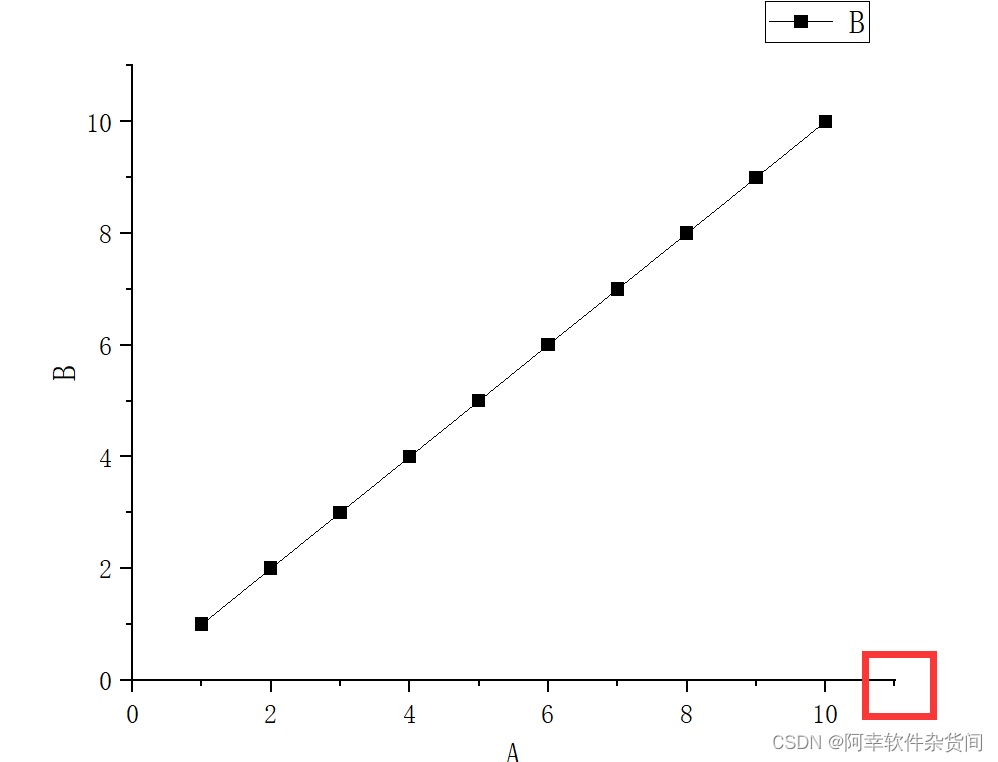

1、我们绘制图像之后，一般来说应该是下面这种样子
在这里插入图片描述

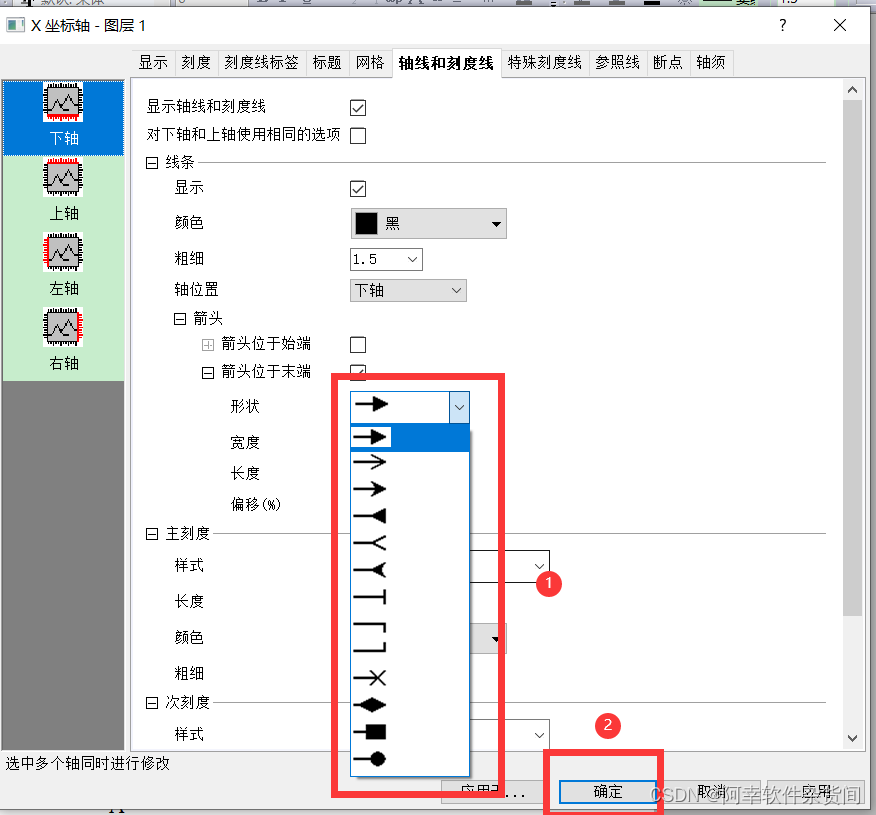

2、我们双击坐标轴（这里是横坐标），如何出现如下界面，我们找到**【轴线和刻度线—箭头】**

3、选择我们需要的箭头即可

在这里插入图片描述

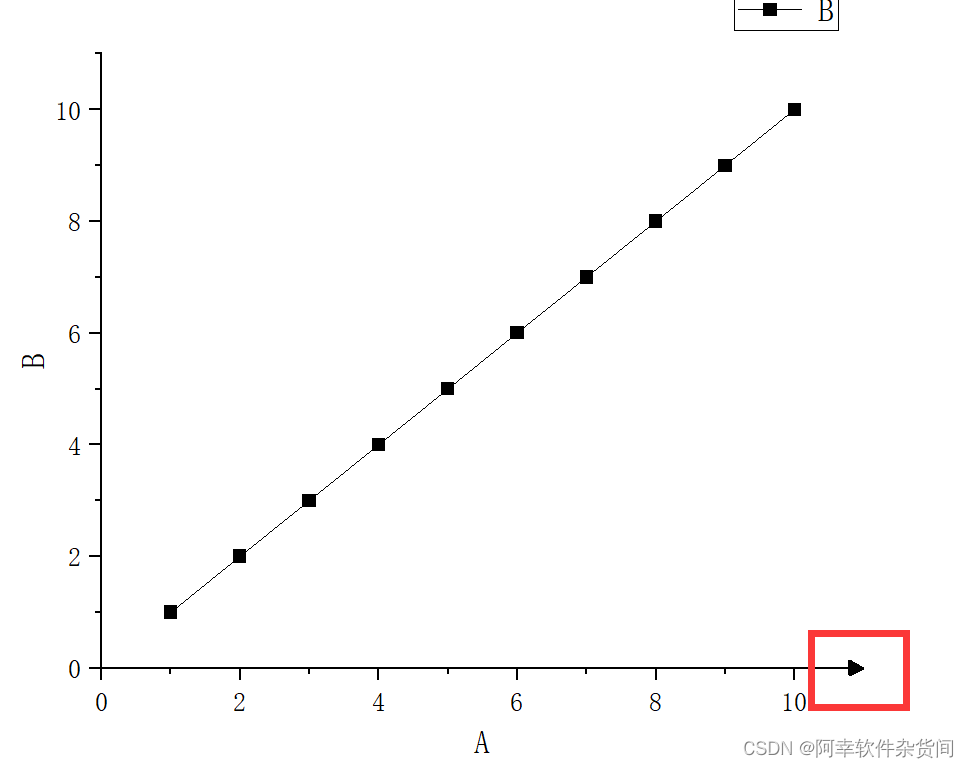

4、大功告成

在这里插入图片描述

第二部分：软件bug

1、缺少微软运行的库

问题：

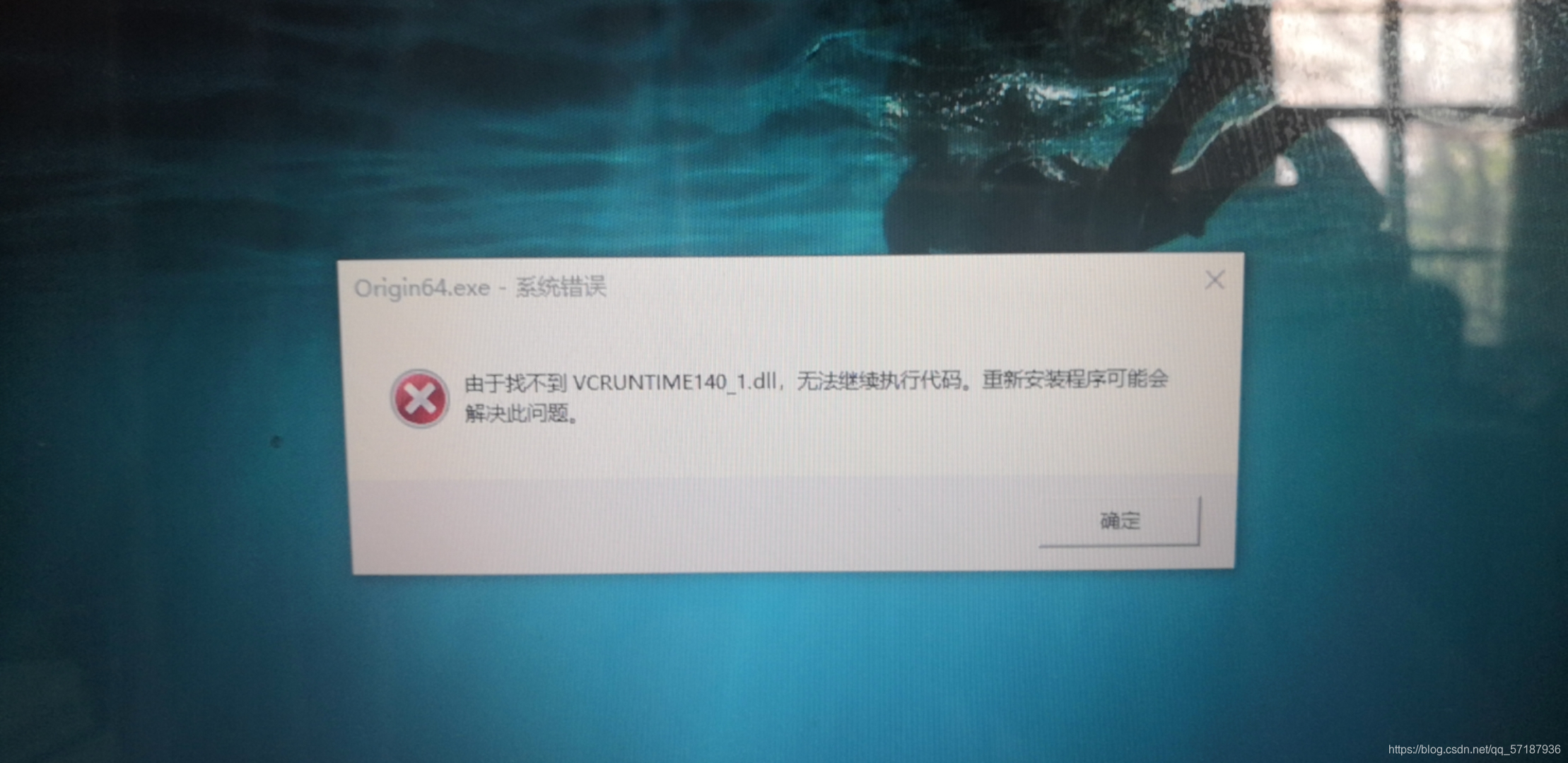

在安装运行时，弹出如下对话框

在这里插入图片描述

解决方法：

安装【微软常用运行库合集】即可

下载地址：https://baoku.360.cn/soft/show/appid/104698064

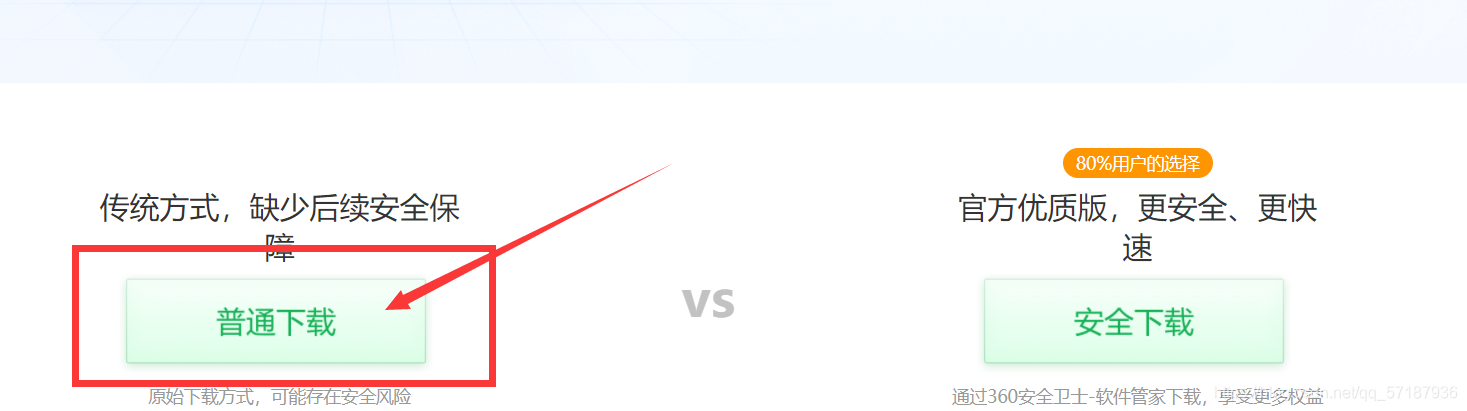

切记选择普通下载：

在这里插入图片描述
