ArcGIS基础实验操作100例--实验44融合细碎多边形

本实验专栏参考自汤国安教授《地理信息系统基础实验操作100例》一书

实验平台：ArcGIS 10.6

实验数据：请访问实验1（传送门）

高级编辑篇--实验44 融合细碎多边形

目录

一、实验背景

二、实验数据

三、实验步骤

（1）查询细碎小多边形

（2）融合小多边形

---

一、实验背景

运用地理信息系统软件进行多边形相交、裁剪或栅格数据转矢量面数据等操作后，常常会在面边界处生成许多细碎小多边形。这些小多边形受到边界约束而被分割成独立的面要素，若不对其处理，将会对后续分析产生诸多误差影响。

本实验讲述使用地理信息系统软件进行融合细碎多边形的方法，剔除面要素周边存在的细碎多边形。读者通过实验练习，应能够理解相邻矢量面数据之间的拓扑关系，并熟悉运用该关系进行融合操作。

二、实验数据

图层名称	格式	坐标系	说明
plg	Shapefile面要素	Unknown	用于多边形融合的面要素

直接双击文件Ex44.mxd即可打开

三、实验步骤

（1）查询细碎小多边形

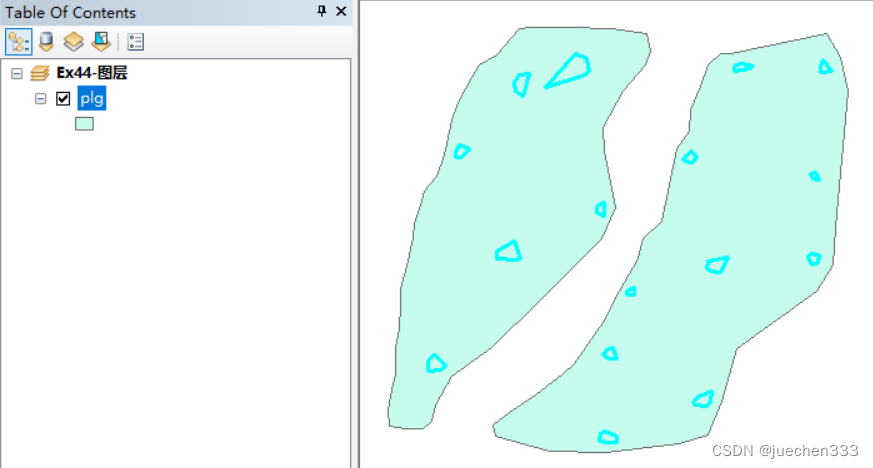

打开plg图层属性表，选择【Select By Attributes】对话框；输入查询条件："AREA”<10000；点击【OK】，选中所有细碎小多边形。

注：本例中根据多边形要素的面积来查询出小多边形，面积值小于10000的即为细碎小多边形；但还需要根据实际应用中的条件来确定哪些是细碎多边形。

（2）融合小多边形

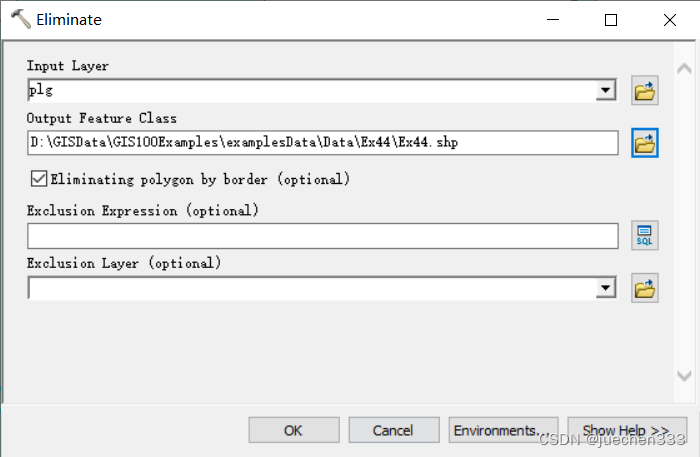

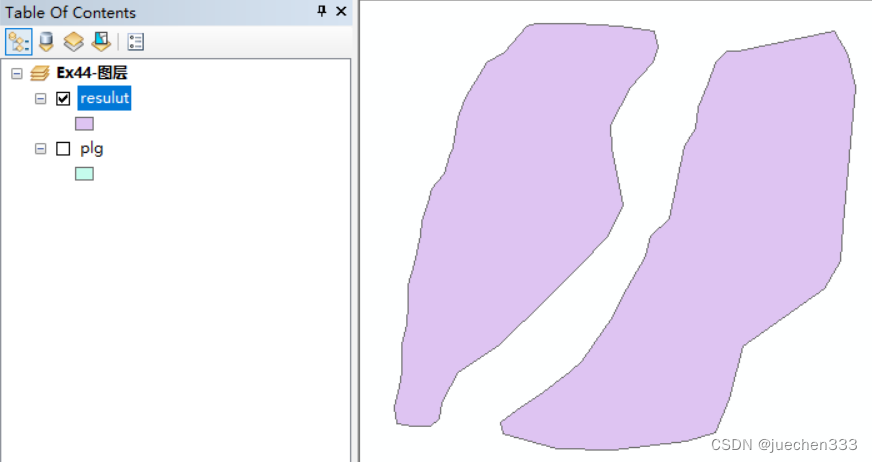

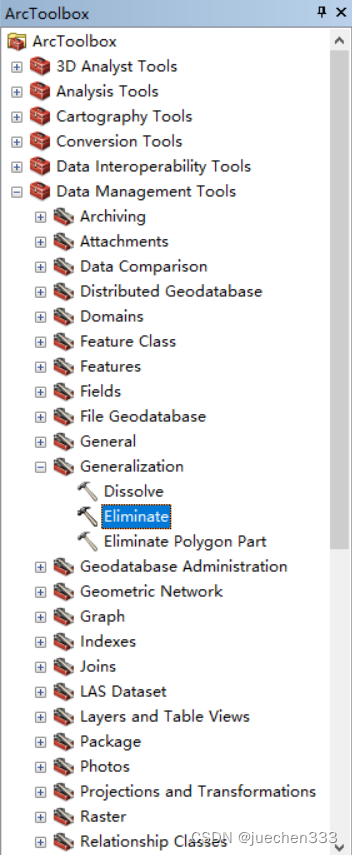

在 ArcToolbox中，打开【Data Management Tools】→【Generalization】→【Eliminate】对话框，【Input Layer】设置为“plg”，【Output Feature Class】设置为“result”，勾选【Eliminating polygon by border】选项；点击【OK】，得到融合后的多边形。

注：本例中其余参数默认，小多边形仅融合到相邻多边形中，因此勾选【Eliminating polygon by border】选项。
