【网络】数据在同网段和跨网段通信流程

情景一：同一广播域内，两台主机通信过程：

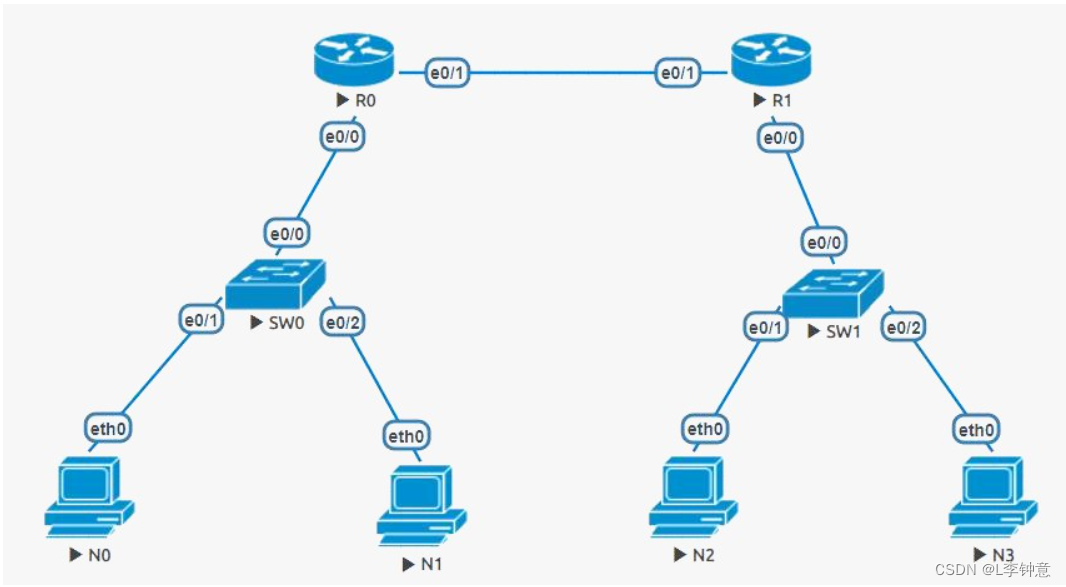

当NO要和N1通信时，假如N0知道N1的IP但却不知道它的MAC地址，那NO就会发送一个ARP的广播请求<1>（里面源IP是NO 目标IP是N1 源MAC是N0 目标MAC是12个F）给同一广播域中的所有成员，当交换机SW0从自己的1接口上收到这个广播包，然后它会读取这个帧的源MAC地址和目标MAC地址，由于交换机SW0刚启动加电时，它的MAC表为空的。所以它会把NO的MAC地址与之相对应的接口1放到一张表里，这张表就是MAC地址表<2>。然后他再从别的接口广播这个数据帧<3>，当别的主机收到这个广播时，查看目标IP不是自己的，就会丢弃此包。如果N1接收到这个数据帧，它检查目标IP和这个的IP是一样的，就会回应这个ARP请求(单播)<5>，把自己的IP和MAC封装成源IP和源MAC，N0的IP和N0的MAC地址为目标IP与目标MAC，并记录NO的MAC与IP，放进自己的ARP缓存表中<4>。此时，这个应答包经过交换机SWO时，它又会检查源MAC、目标MAC，把N1的MAC和自己接口2放进MAC地址表中<6>，再查看自己的MAC地址表，发现存在目标MAC与自己的1接口对应（由于刚开始有记录过N0的MAC），那它就会直接把这个应答包从接口1送出去了<7>。主机N0收到这个包后发现目标MAC是自己，就会处理这个包。并把N1的MAC与IP放进自己的ARP缓存表中<8>。这时主机N0就知
